教案

三、三视图的画法

更新时间:2021-04-23 提供商:网龙网络公司 下载类型:免费下载

文件大小:0.30 MB 分辨率:794*1123 文件类型:DOCX

标签: 中央电教馆、 热、 教学资源、 教案、 正规教育、 必修:技术与设计1、 教学设计、 文档、 K12、 0级、 ZYK、 基础学科、 通用技术、 素材类型、 其他媒体类型、 精、 广东科技出版社(粤科版)、 高中、 ZYKB、 教案

一键领取课件

课件介绍

这是一套关于《三、三视图的画法》的素材,格式为DOCX,文件大小为0.30 MB,页数为3页,请使用101教育PPT软件打开使用;

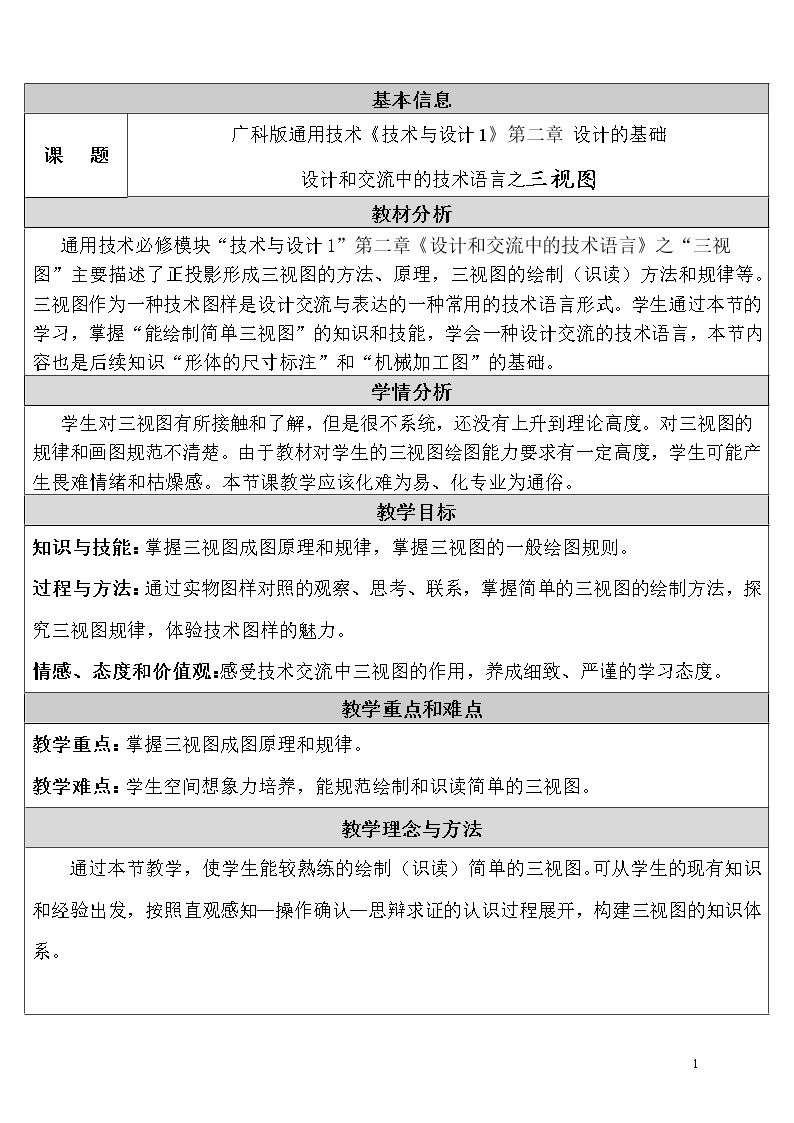

基本信息

课 题

广科版通用技术《技术与设计1》第二章 设计的基础

设计和交流中的技术语言之三视图

教材分析

通用技术必修模块“技术与设计1”第二章《设计和交流中的技术语言》之“三视图”主要描述了正投影形成三视图的方法、原理,三视图的绘制(识读)方法和规律等。三视图作为一种技术图样是设计交流与表达的一种常用的技术语言形式。学生通过本节的学习,掌握“能绘制简单三视图”的知识和技能,学会一种设计交流的技术语言,本节内容也是后续知识“形体的尺寸标注”和“机械加工图”的基础。

学情分析

学生对三视图有所接触和了解,但是很不系统,还没有上升到理论高度。对三视图的规律和画图规范不清楚。由于教材对学生的三视图绘图能力要求有一定高度,学生可能产生畏难情绪和枯燥感。本节课教学应该化难为易、化专业为通俗。

教学目标

知识与技能:掌握三视图成图原理和规律,掌握三视图的一般绘图规则。
