第五章 交变电流复习课件

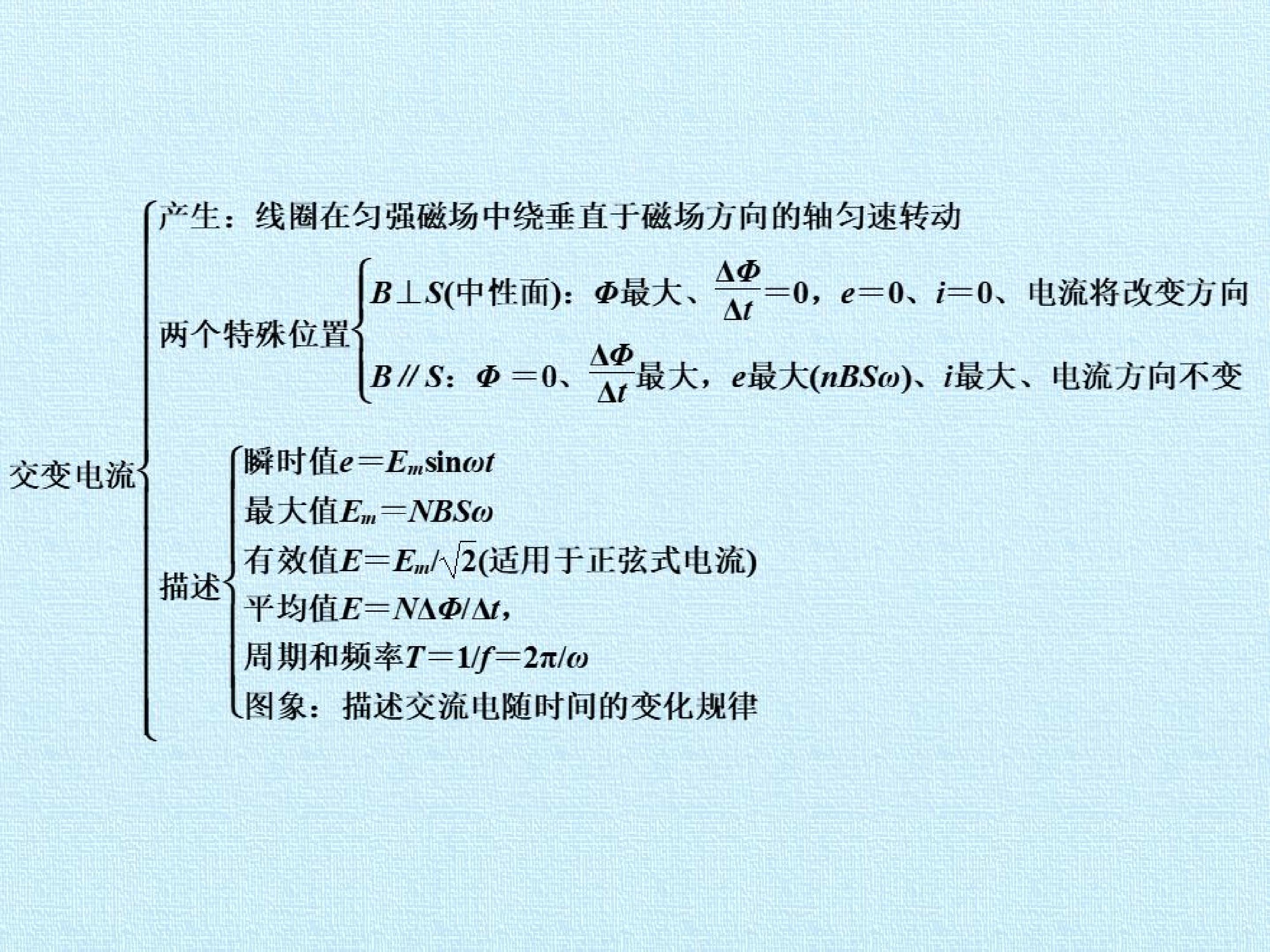

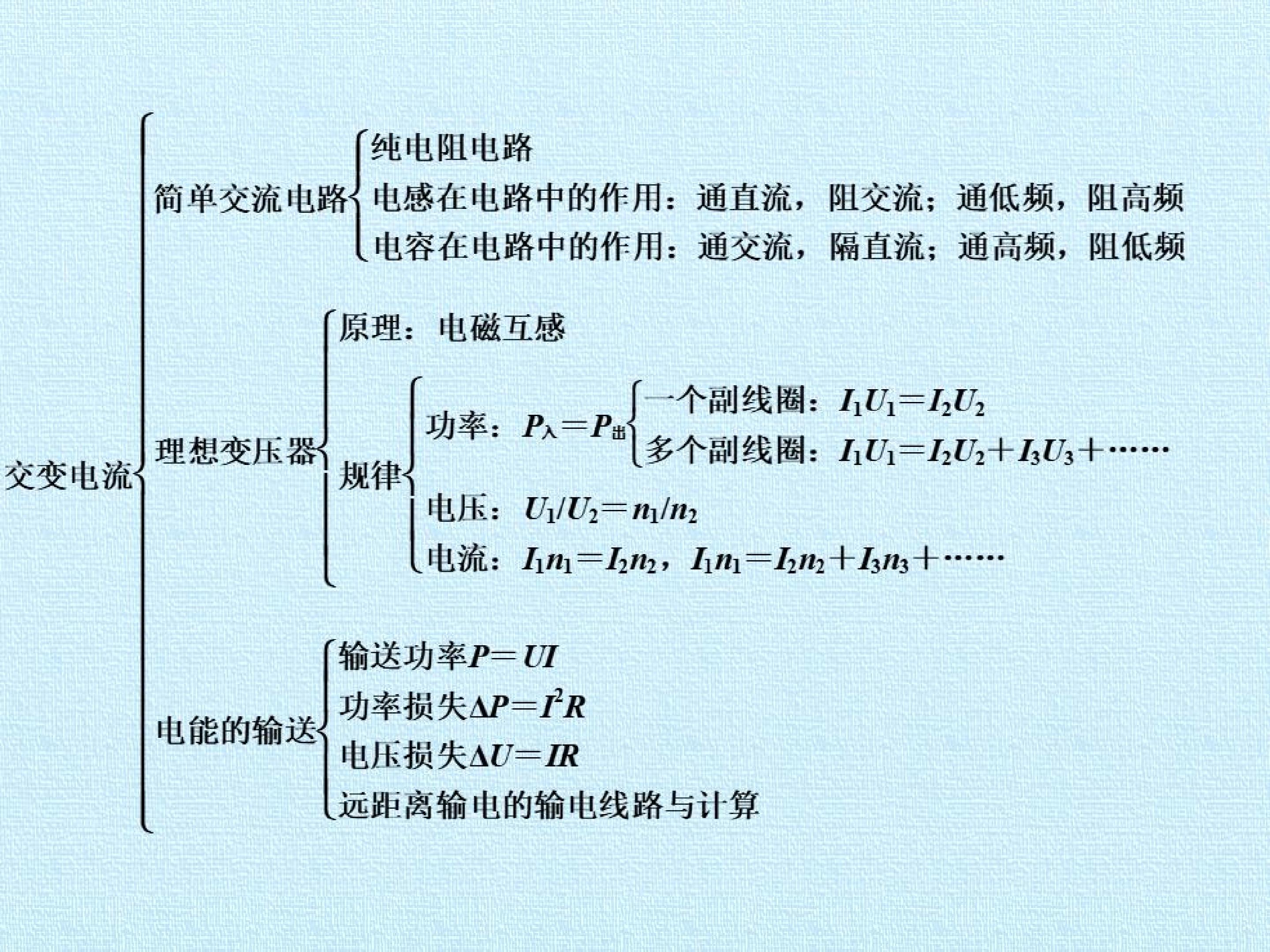

知识结构

规律方法

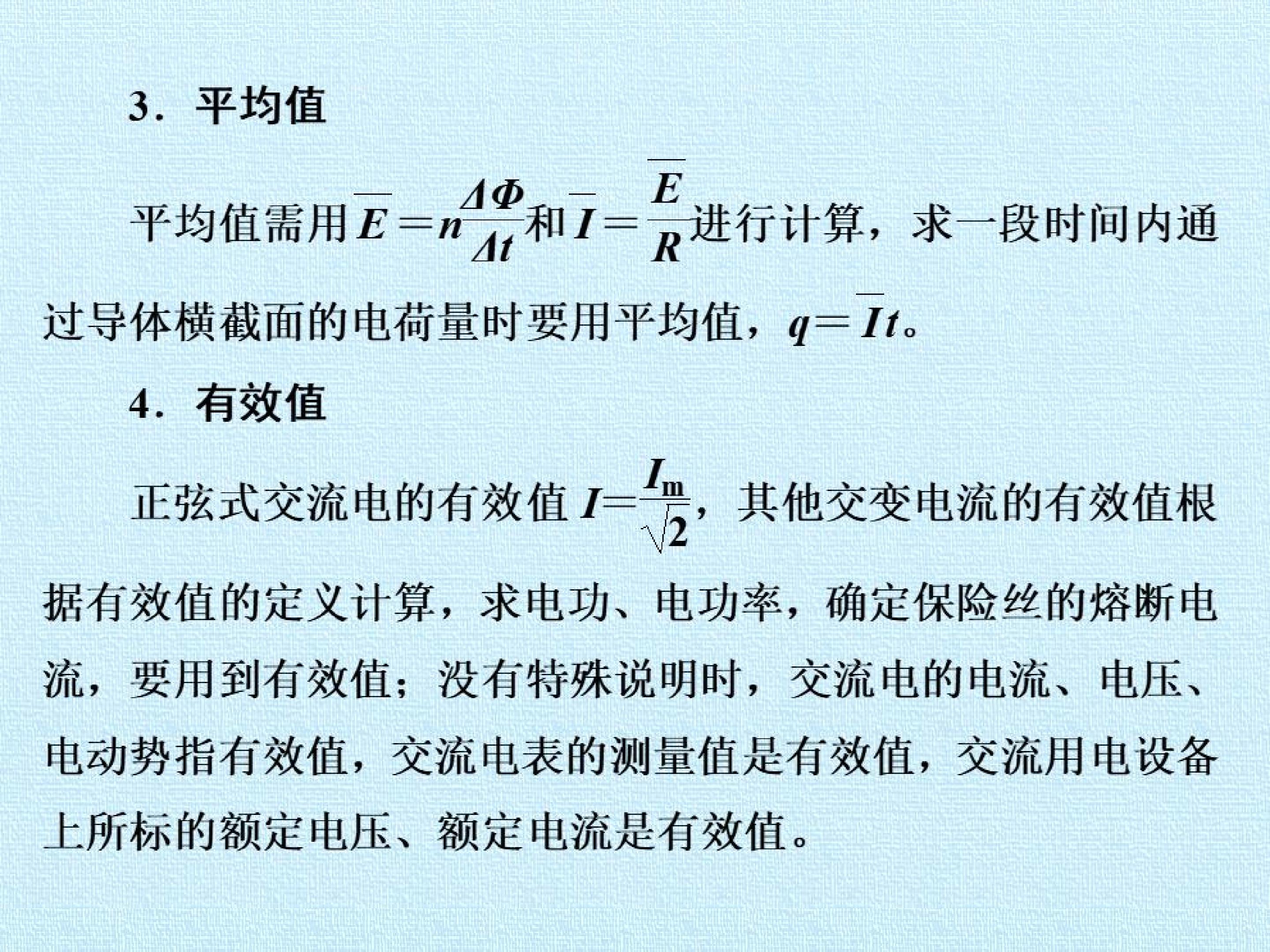

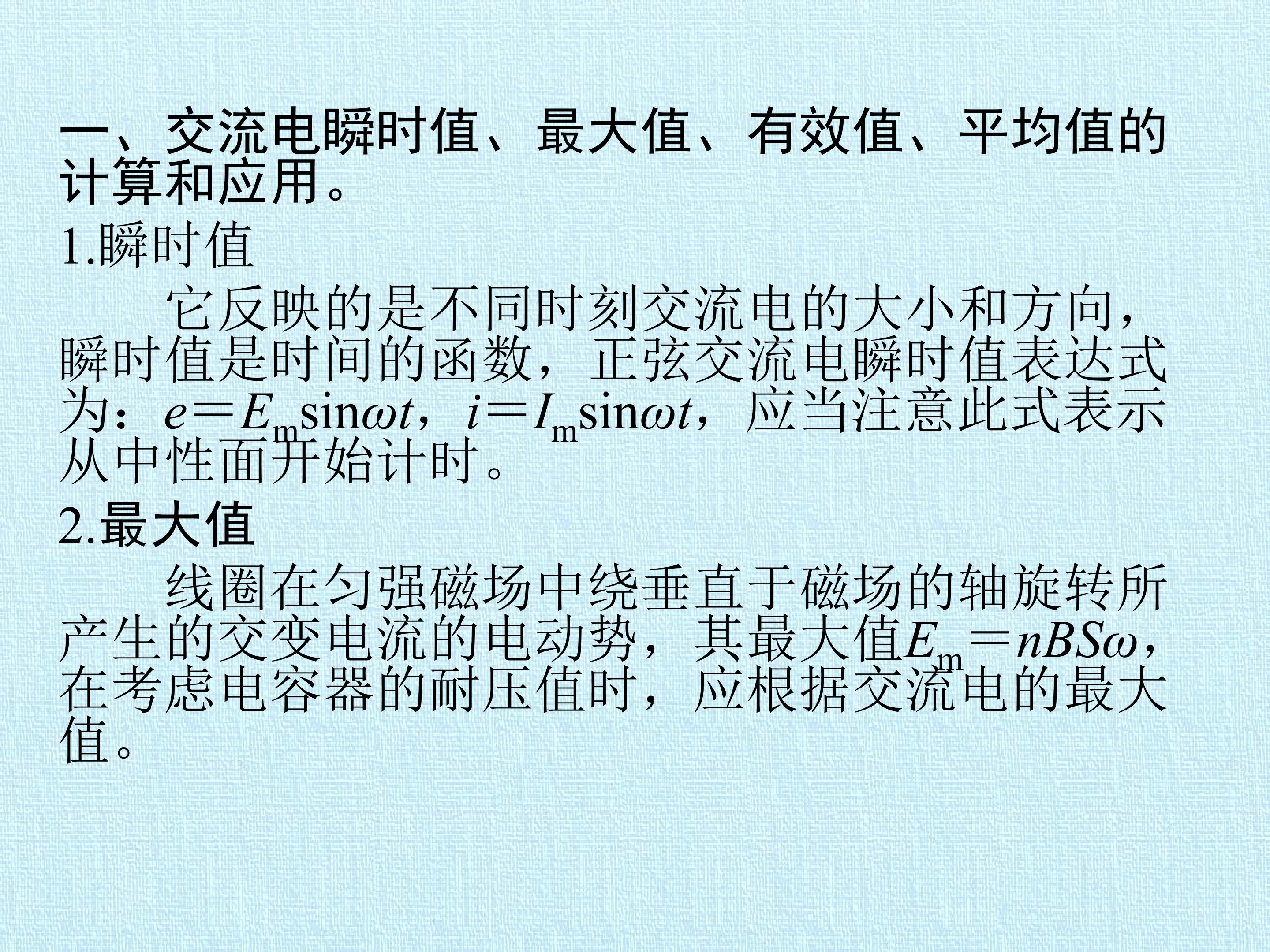

一、交流电瞬时值、最大值、有效值、平均值的计算和应用。1.瞬时值 它反映的是不同时刻交流电的大小和方向，瞬时值是时间的函数，正弦交流电瞬时值表达式为：e＝ωt，i＝ωt，应当注意此式表示从中性面开始计时。2.最大值 线圈在匀强磁场中绕垂直于磁场的轴旋转所产生的交变电流的电动势，其最大值Em＝ω，在考虑电容器的耐压值时，应根据交流电的最大值。

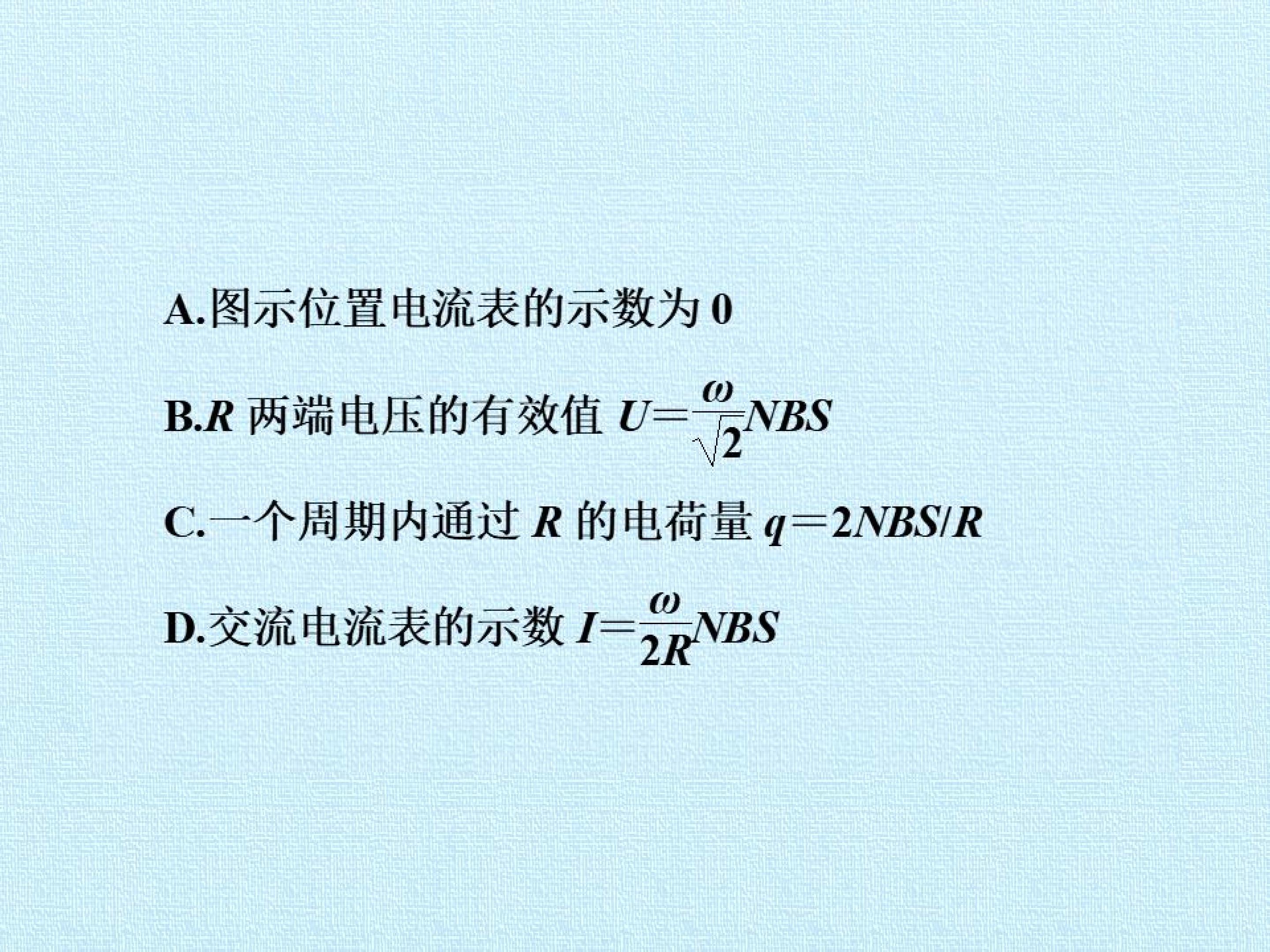

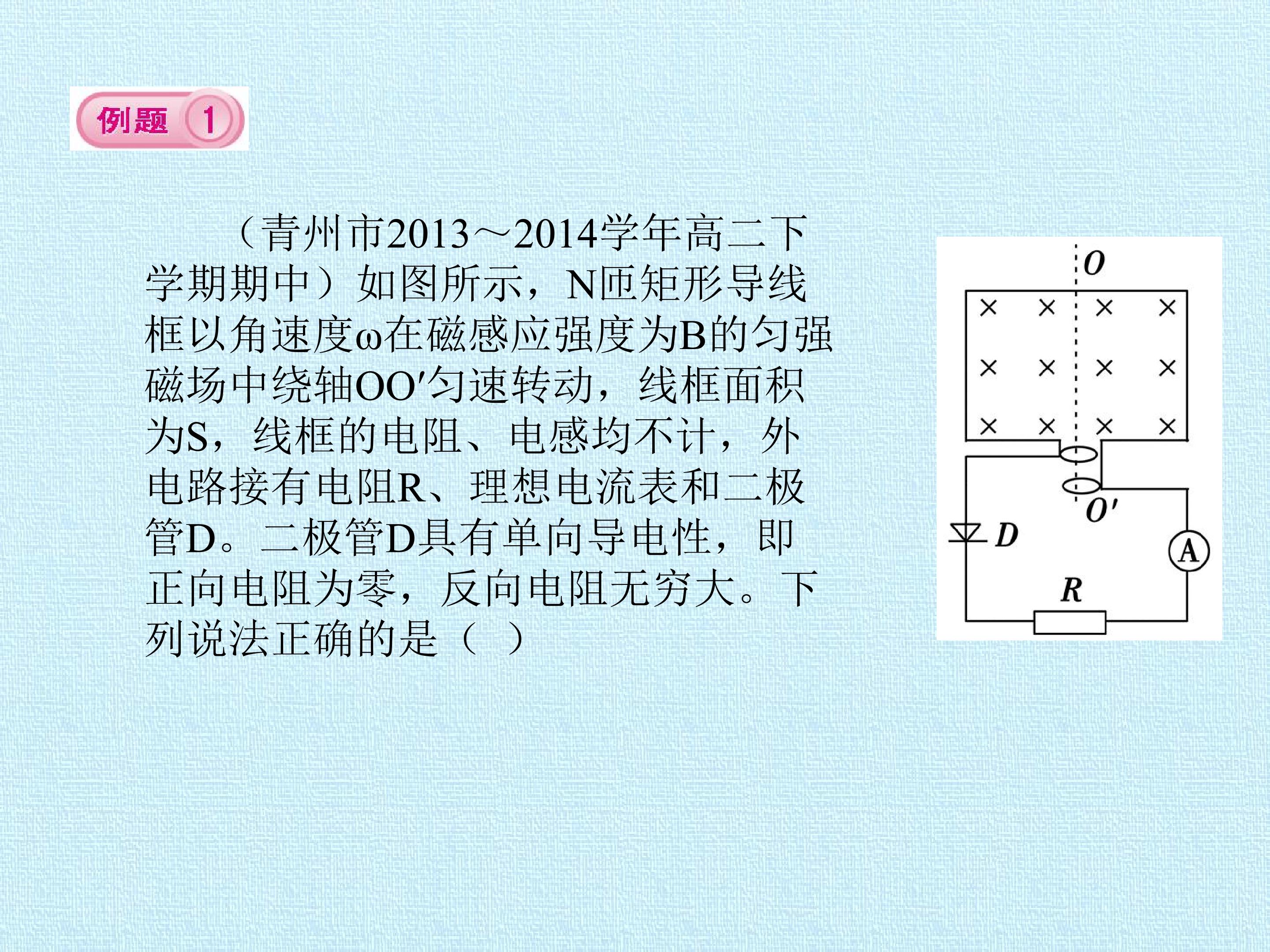

（青州市～学年高二下学期期中）如图所示，N匝矩形导线框以角速度ω在磁感应强度为B的匀强磁场中绕轴OO′匀速转动，线框面积为S，线框的电阻、电感均不计，外电路接有电阻R、理想电流表和二极管D。二极管D具有单向导电性，即正向电阻为零，反向电阻无穷大。下列说法正确的是（ ）

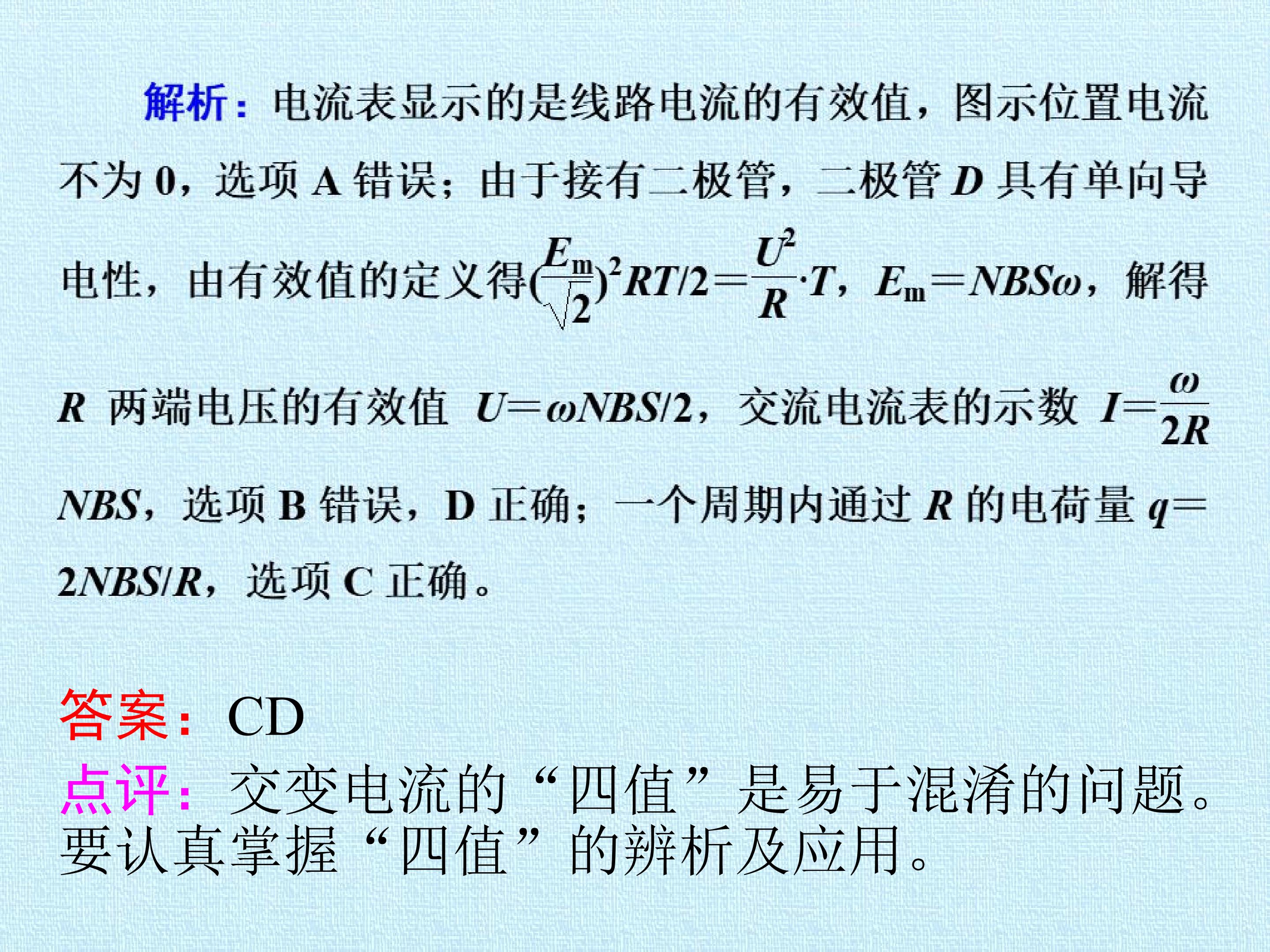

答案：CD点评：交变电流的“四值”是易于混淆的问题。要认真掌握“四值”的辨析及应用。

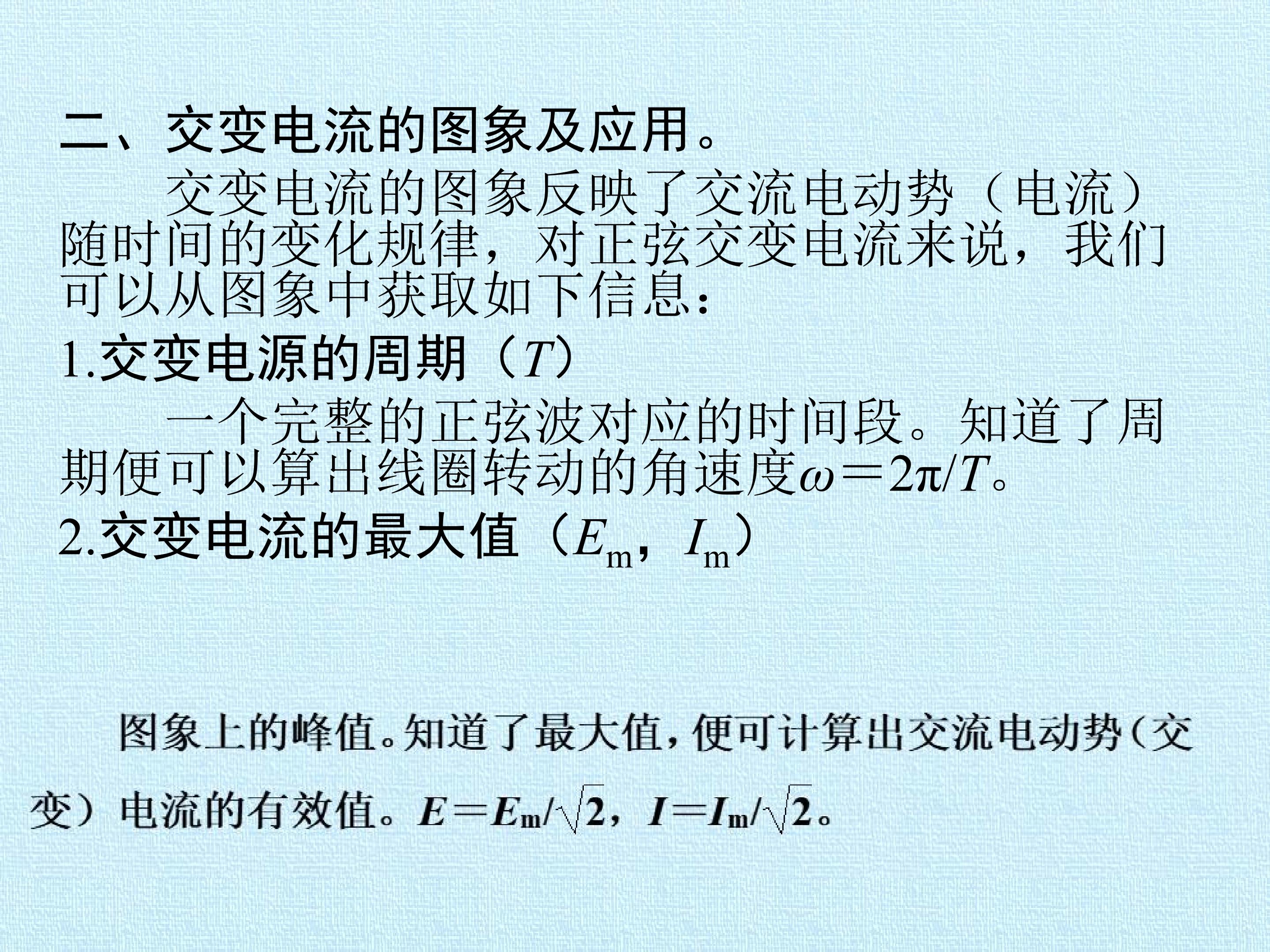

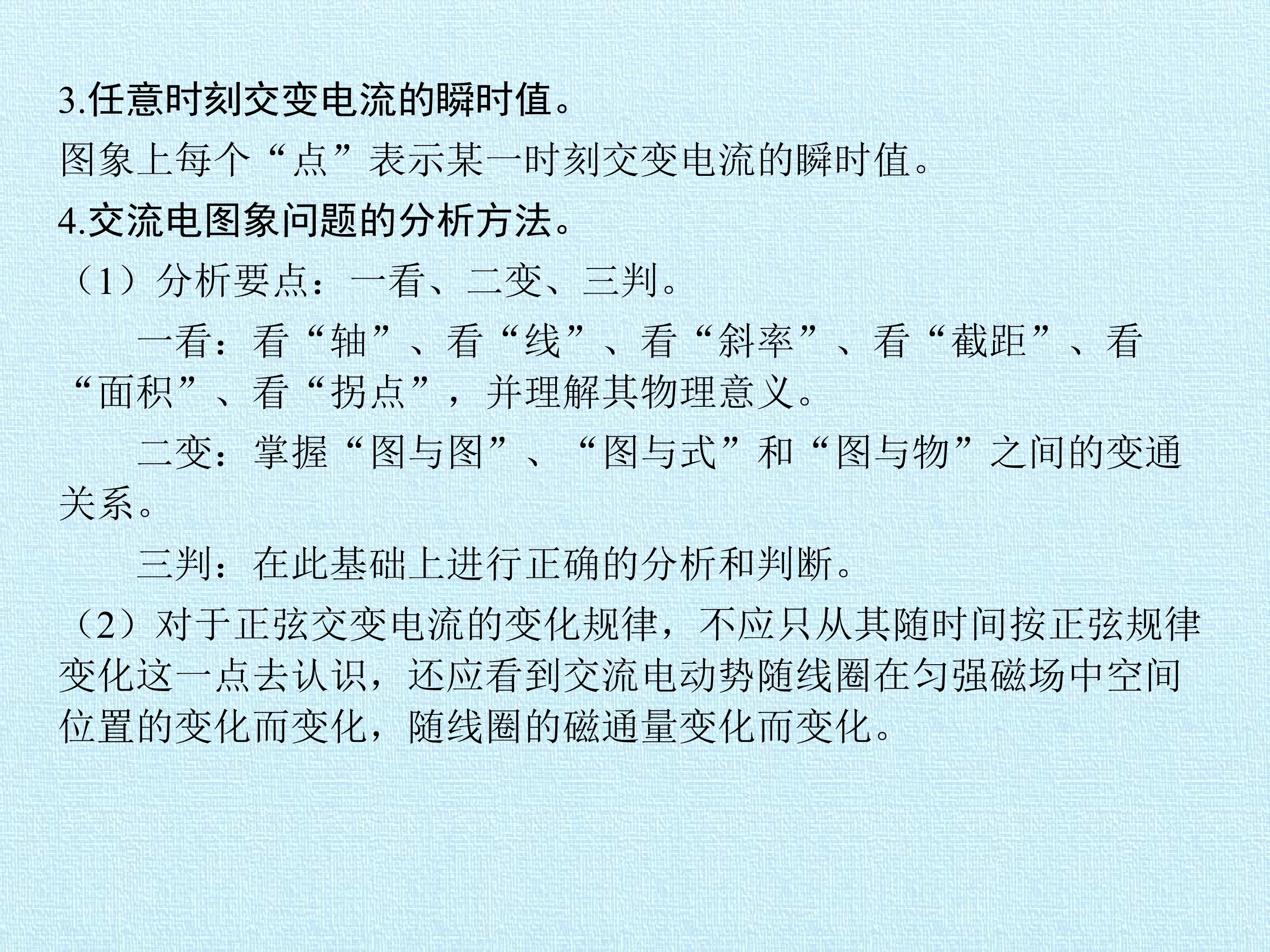

二、交变电流的图象及应用。 交变电流的图象反映了交流电动势（电流）随时间的变化规律，对正弦交变电流来说，我们可以从图象中获取如下信息：1.交变电源的周期（T） 一个完整的正弦波对应的时间段。知道了周期便可以算出线圈转动的角速度ω＝2π/T。2.交变电流的最大值（Em，Im）
