第5章 传感器及其应用 复习课件

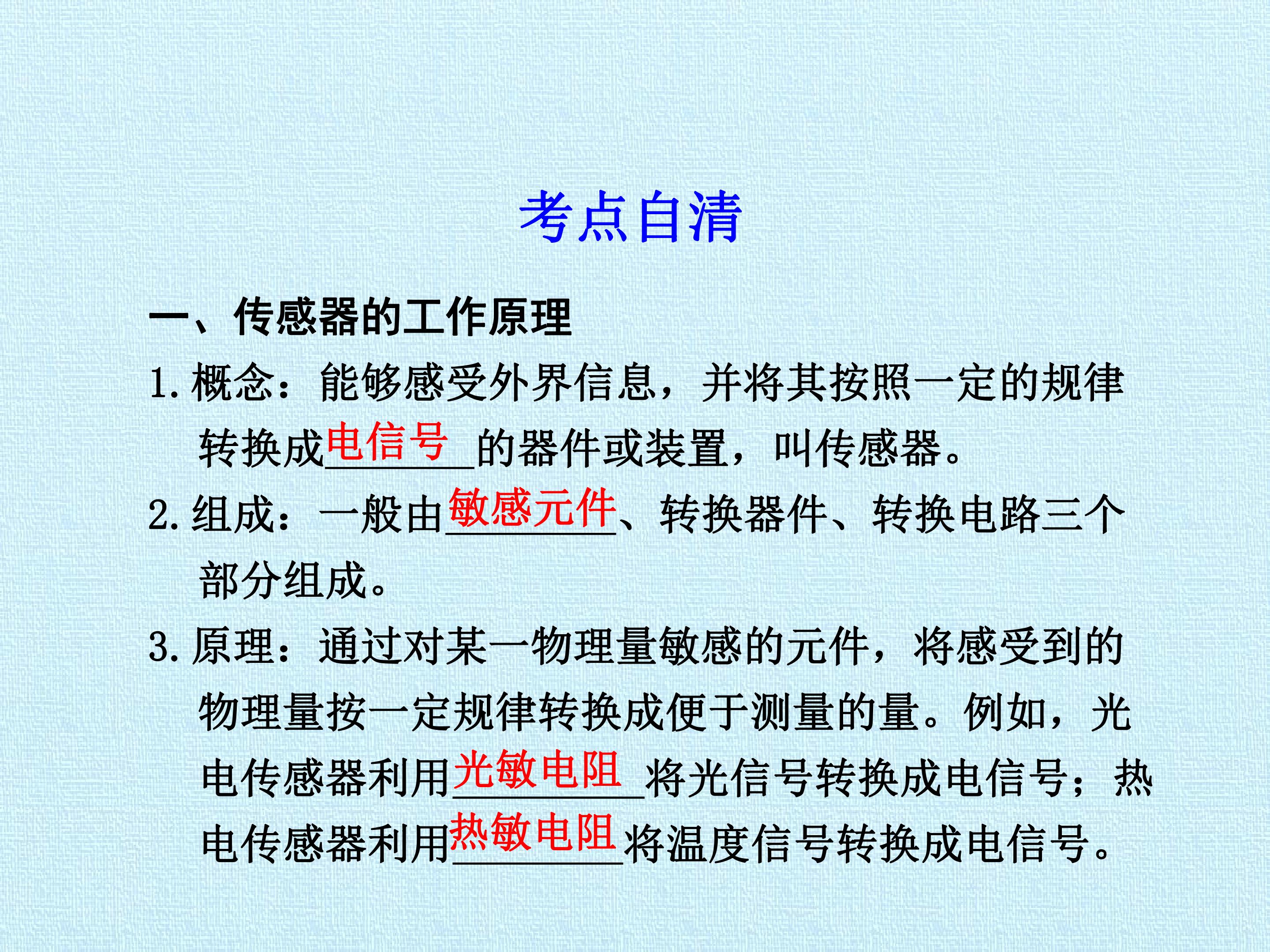

一、传感器的工作原理1.概念：能够感受外界信息，并将其按照一定的规律转换成 的器件或装置，叫传感器。2.组成：一般由 、转换器件、转换电路三个部分组成。3.原理：通过对某一物理量敏感的元件，将感受到的物理量按一定规律转换成便于测量的量。例如，光电传感器利用 将光信号转换成电信号；热电传感器利用 将温度信号转换成电信号。

考点自清

电信号

敏感元件

光敏电阻

热敏电阻

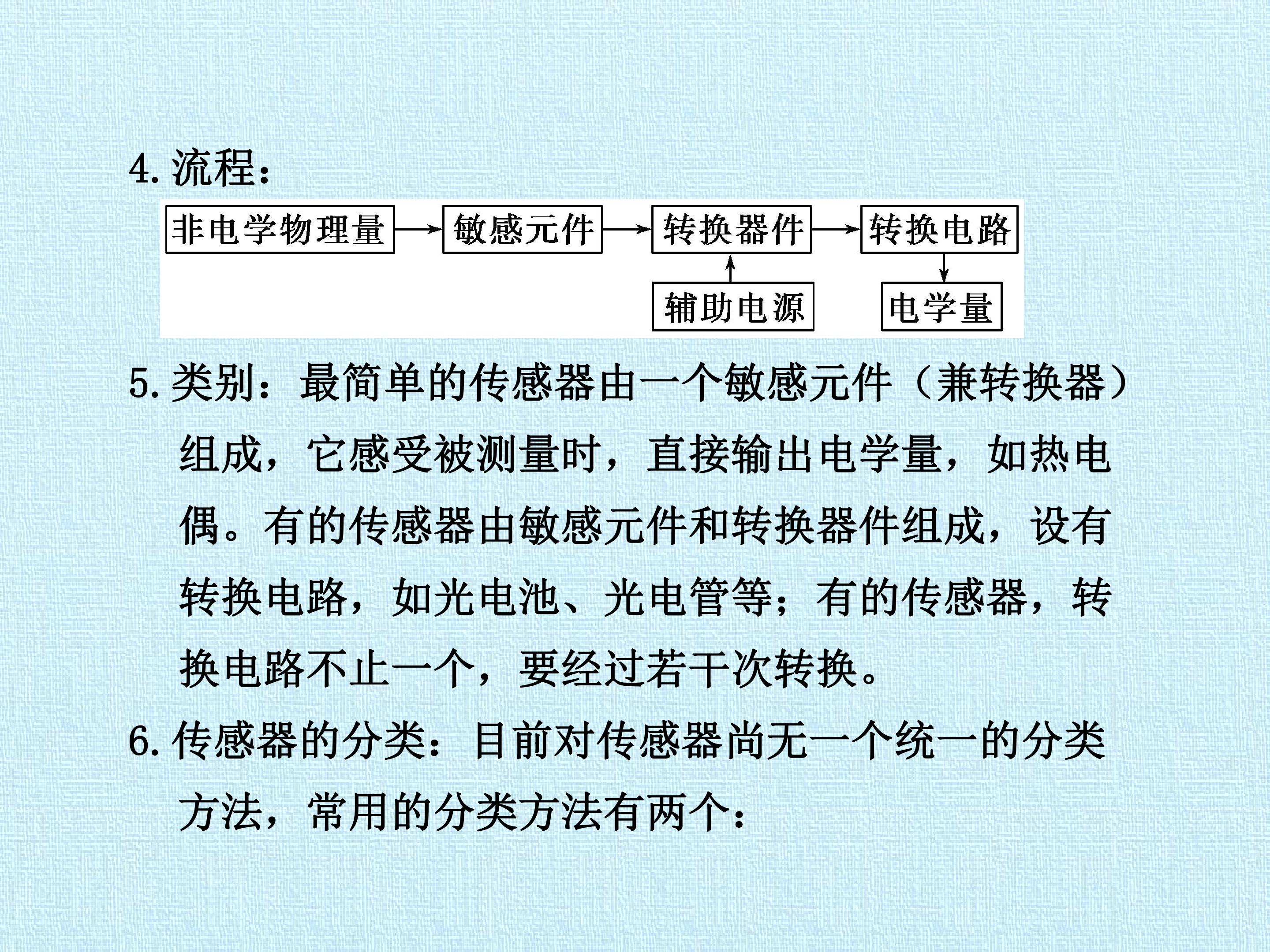

<.流程：5.类别：最简单的传感器由一个敏感元件（兼转换器）组成，它感受被测量时，直接输出电学量，如热电偶。有的传感器由敏感元件和转换器件组成，设有转换电路，如光电池、光电管等；有的传感器，转换电路不止一个，要经过若干次转换。6.传感器的分类：目前对传感器尚无一个统一的分类方法，常用的分类方法有两个：

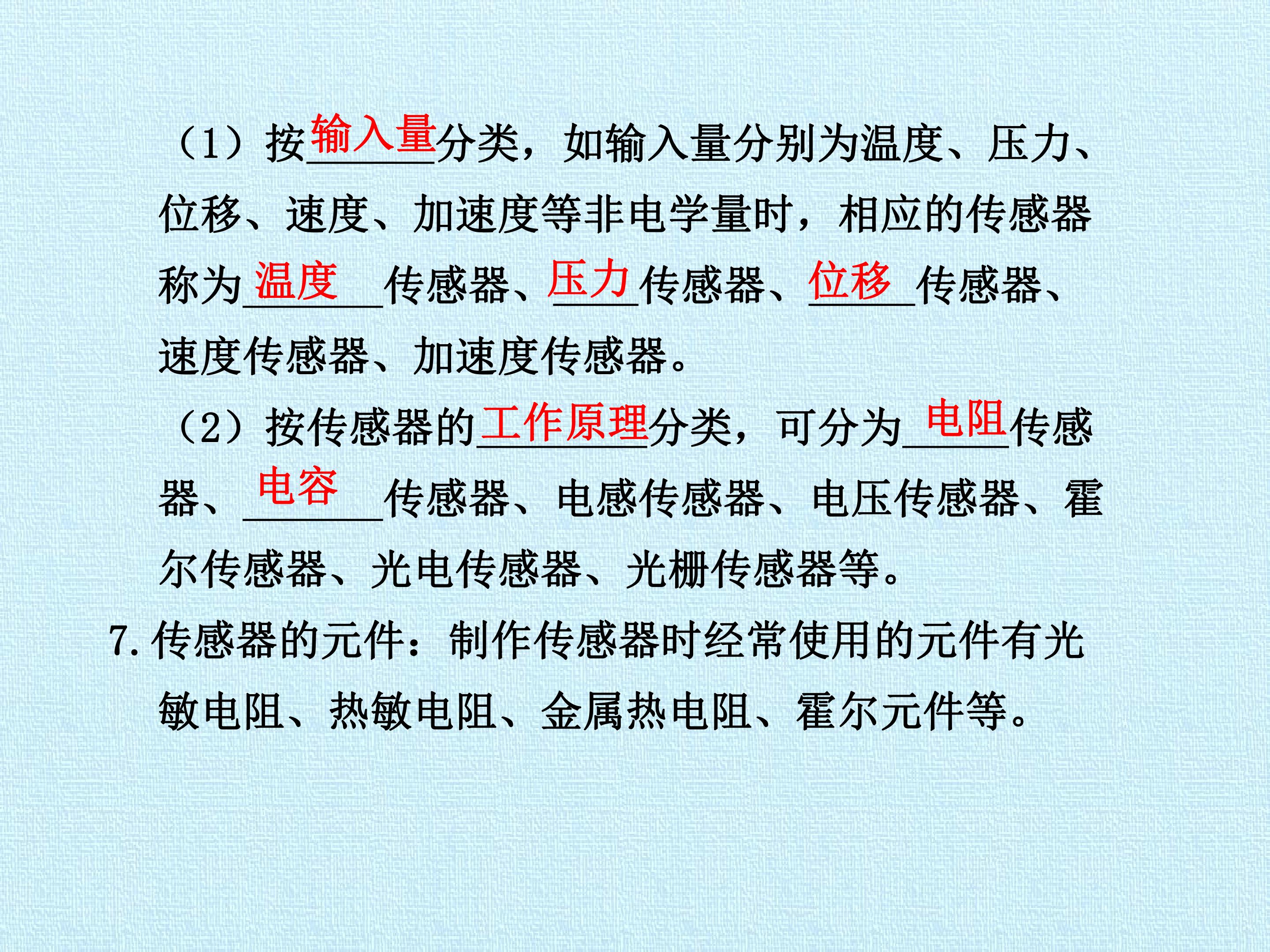

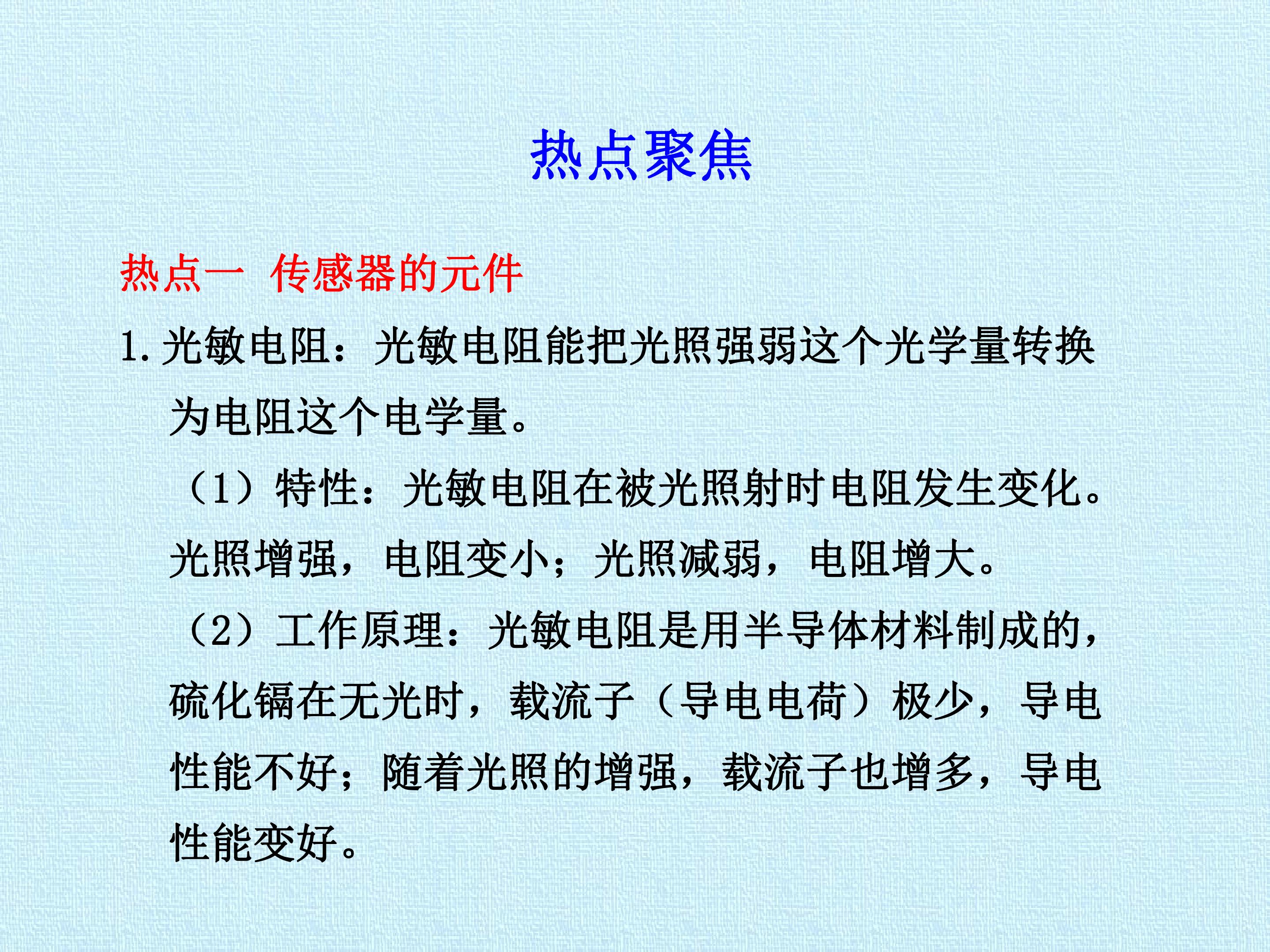

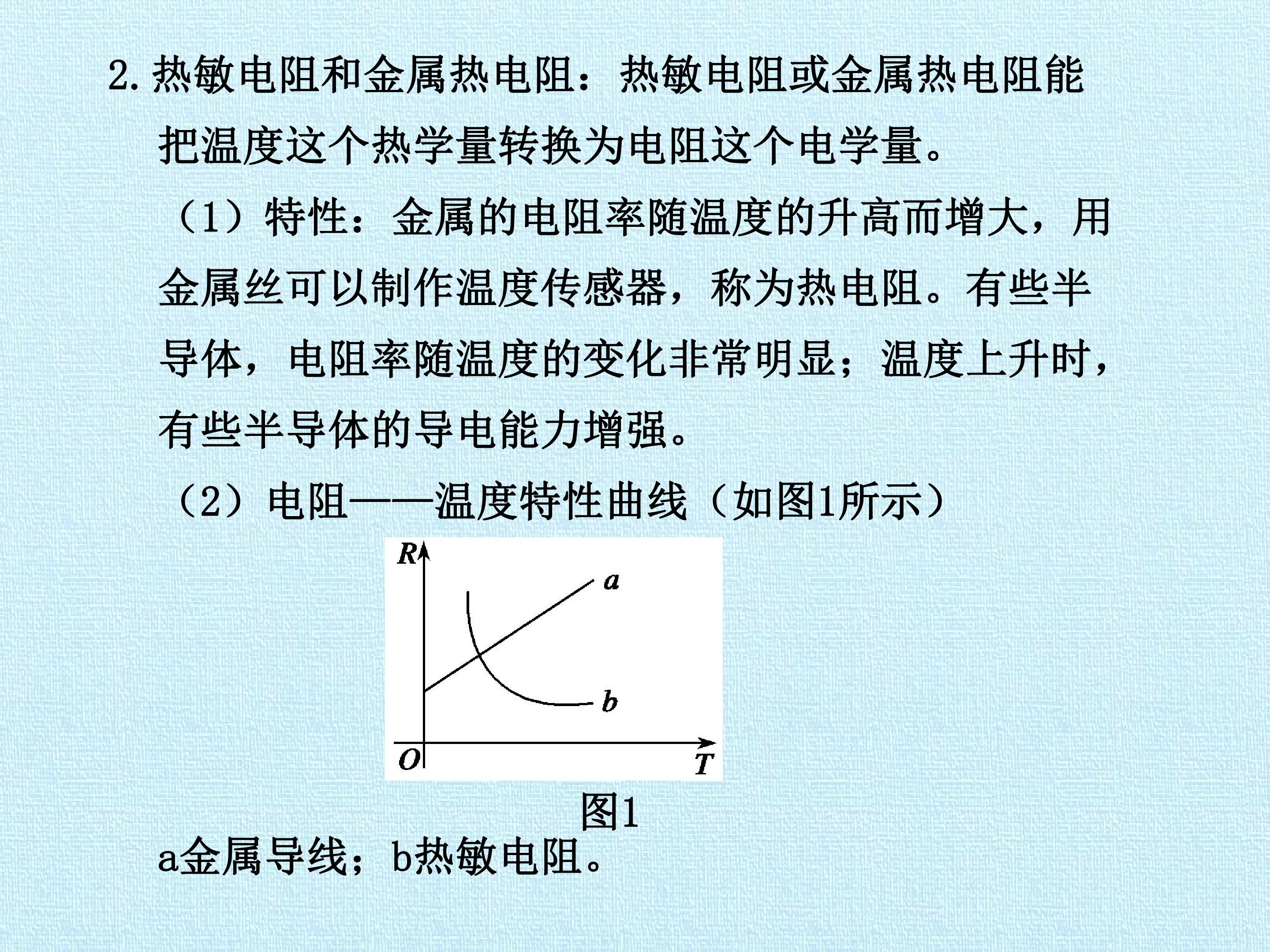

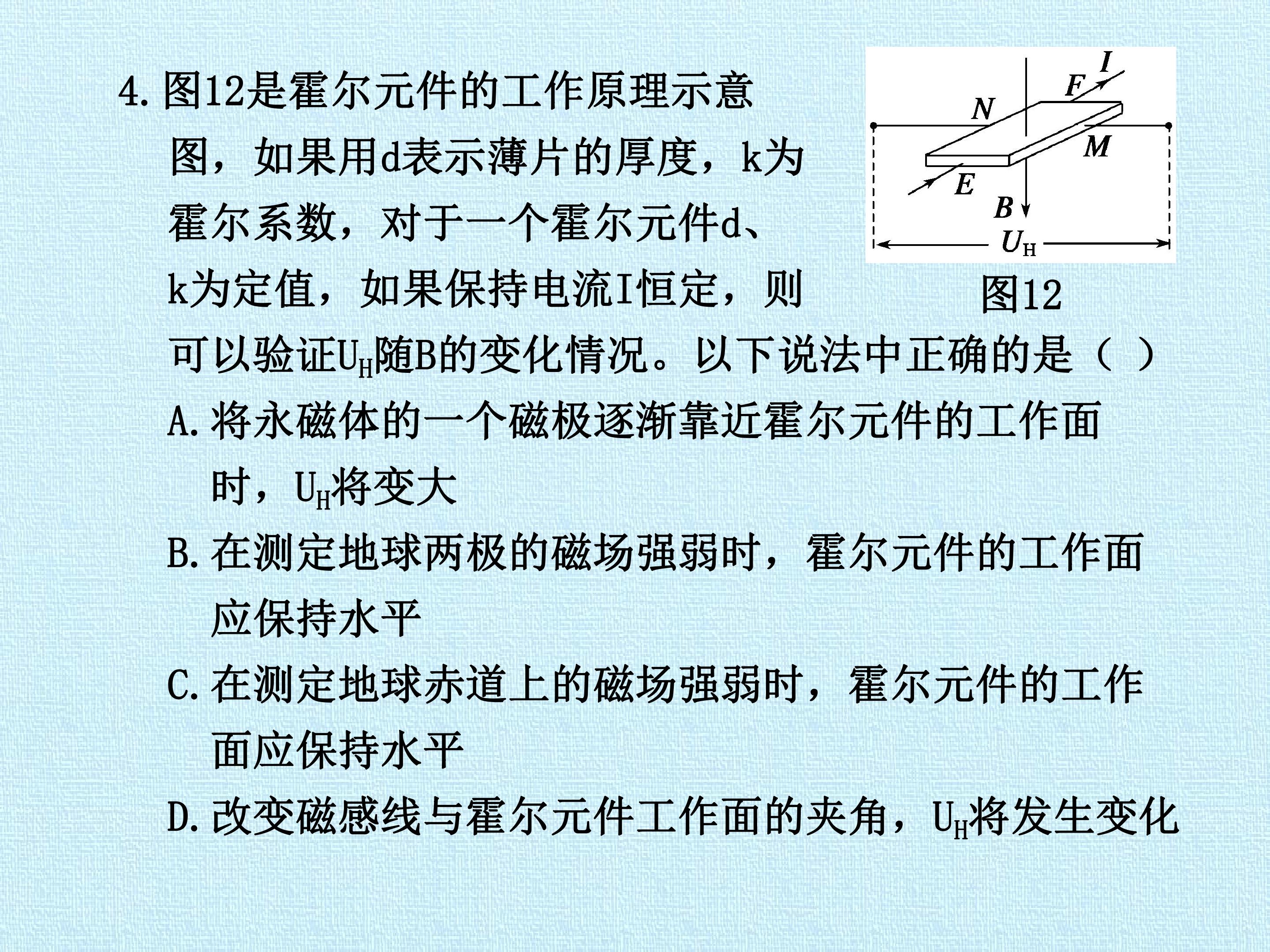

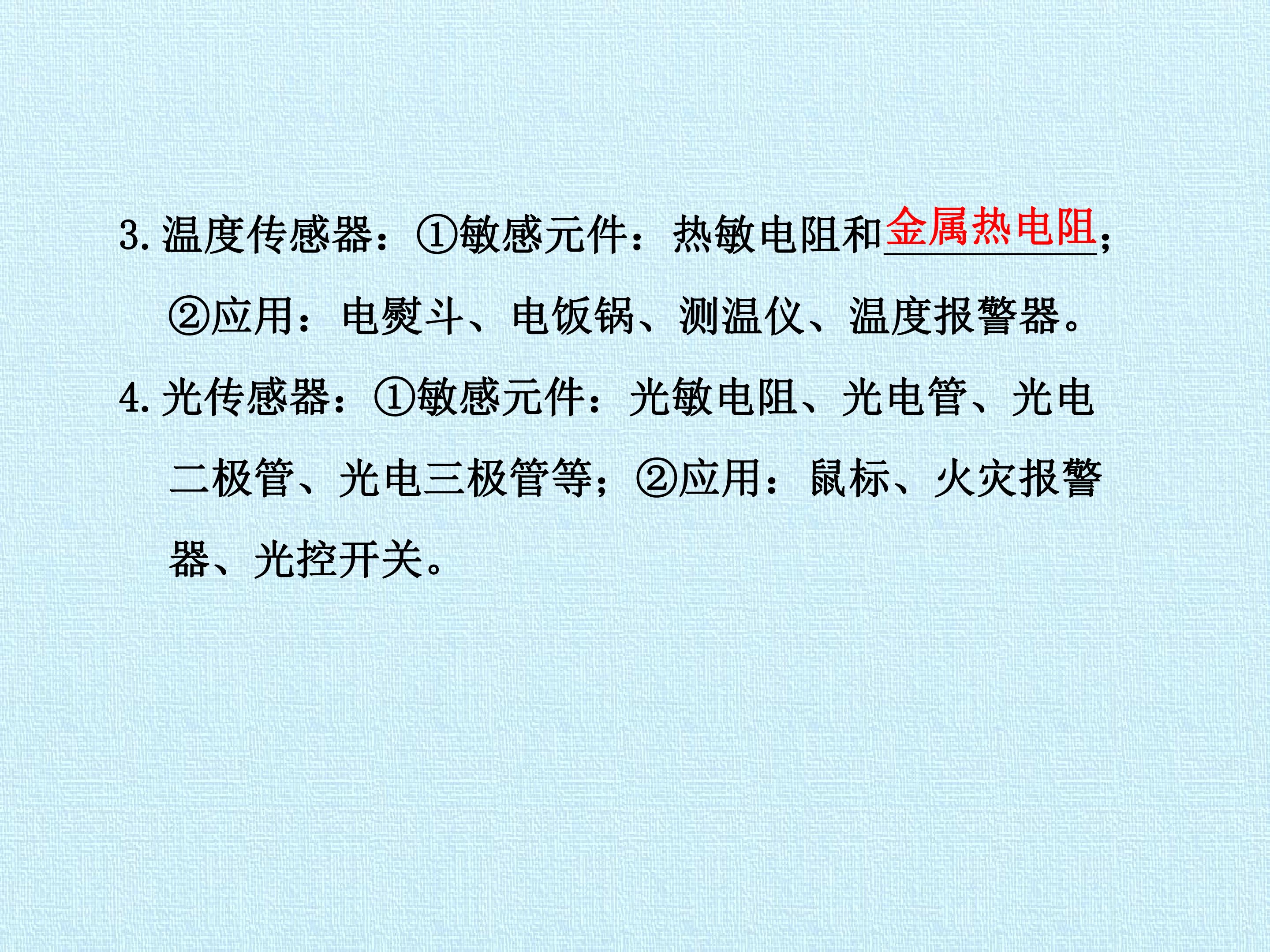

（1）按 分类，如输入量分别为温度、压力、位移、速度、加速度等非电学量时，相应的传感器称为 传感器、 传感器、 传感器、速度传感器、加速度传感器。 （2）按传感器的 分类，可分为 传感器、 传感器、电感传感器、电压传感器、霍尔传感器、光电传感器、光栅传感器等。7.传感器的元件：制作传感器时经常使用的元件有光敏电阻、热敏电阻、金属热电阻、霍尔元件等。

输入量
