科学测量：电源的电动势和内阻

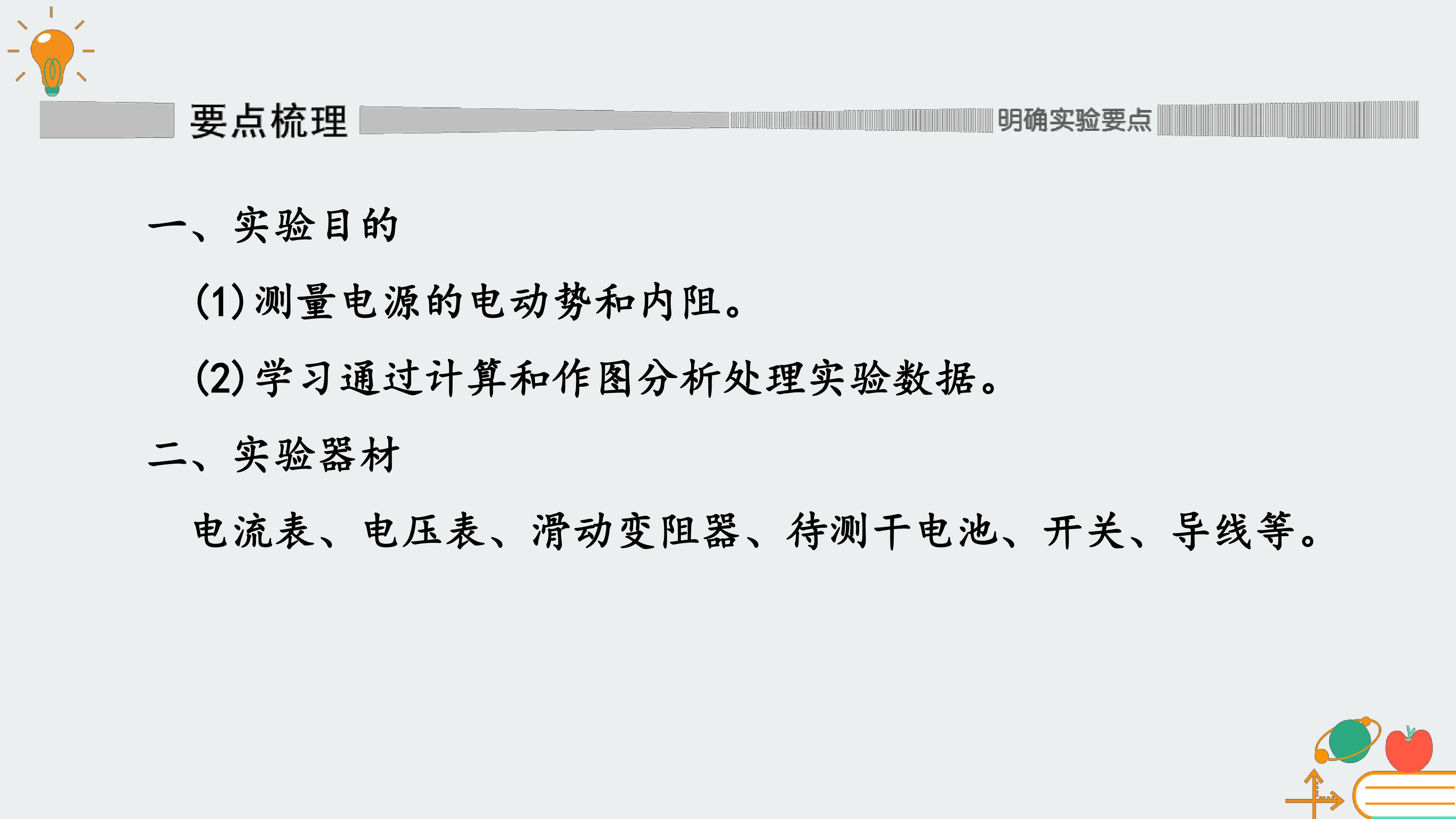

一、实验目的 (1)测量电源的电动势和内阻。 (2)学习通过计算和作图分析处理实验数据。二、实验器材 电流表、电压表、滑动变阻器、待测干电池、开关、导线等。

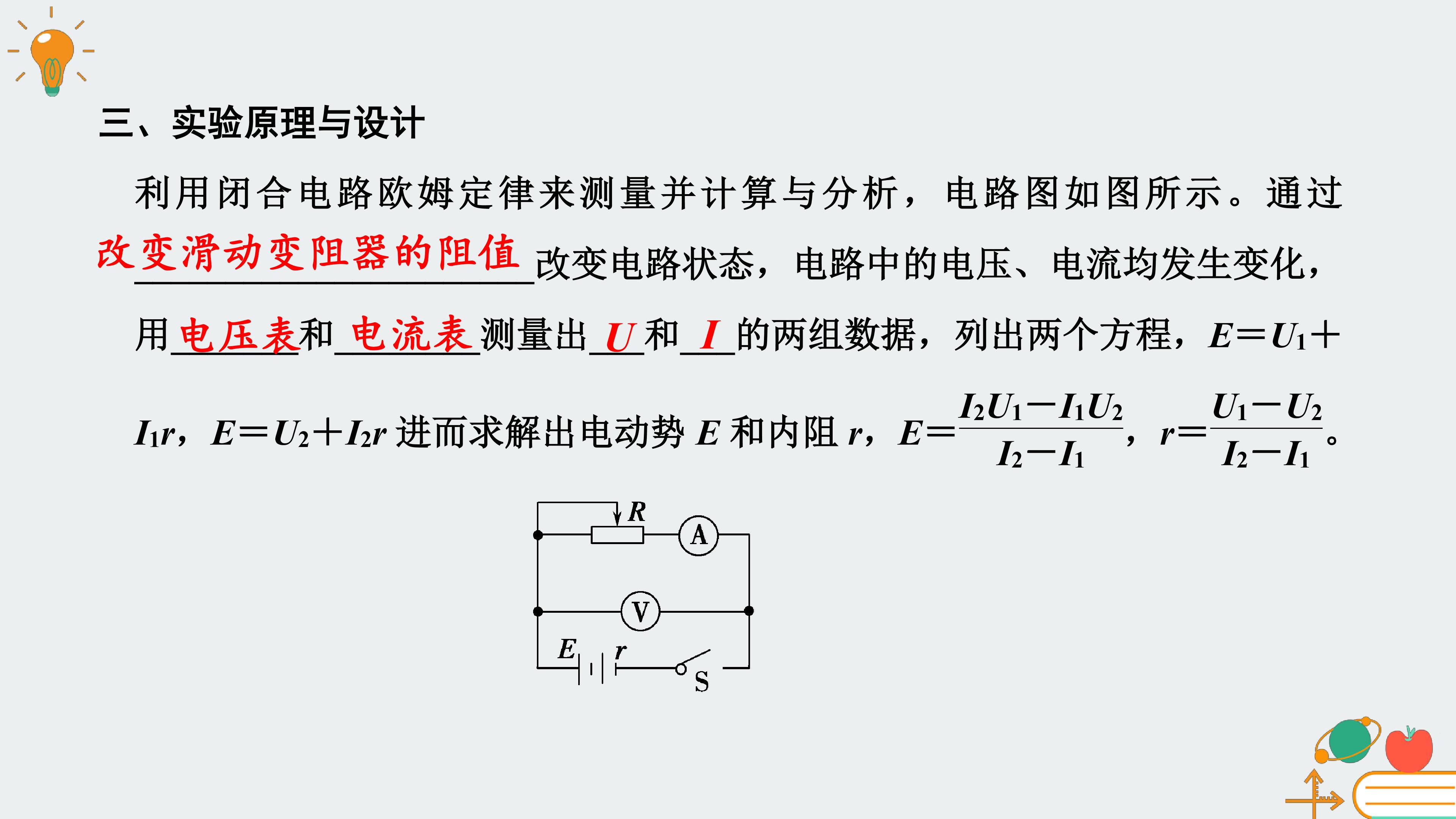

改变滑动变阻器的阻值
电压表
电流表
<<

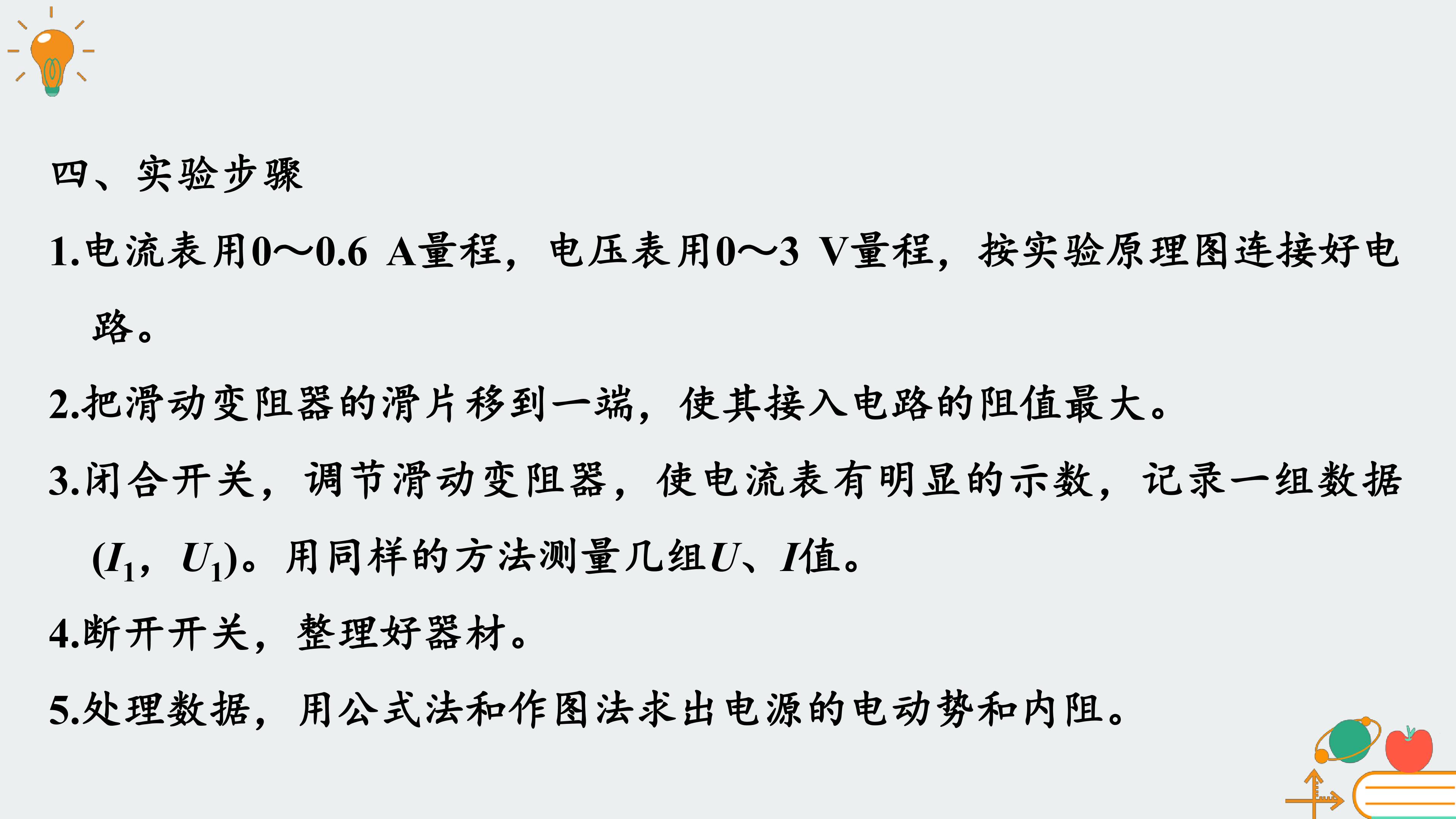

四、实验步骤1.电流表用0～量程，电压表用0～量程，按实验原理图连接好电路。2.把滑动变阻器的滑片移到一端，使其接入电路的阻值最大。3.闭合开关，调节滑动变阻器，使电流表有明显的示数，记录一组数据(I1，U1)。用同样的方法测量几组U、I值。4.断开开关，整理好器材。5.处理数据，用公式法和作图法求出电源的电动势和内阻。

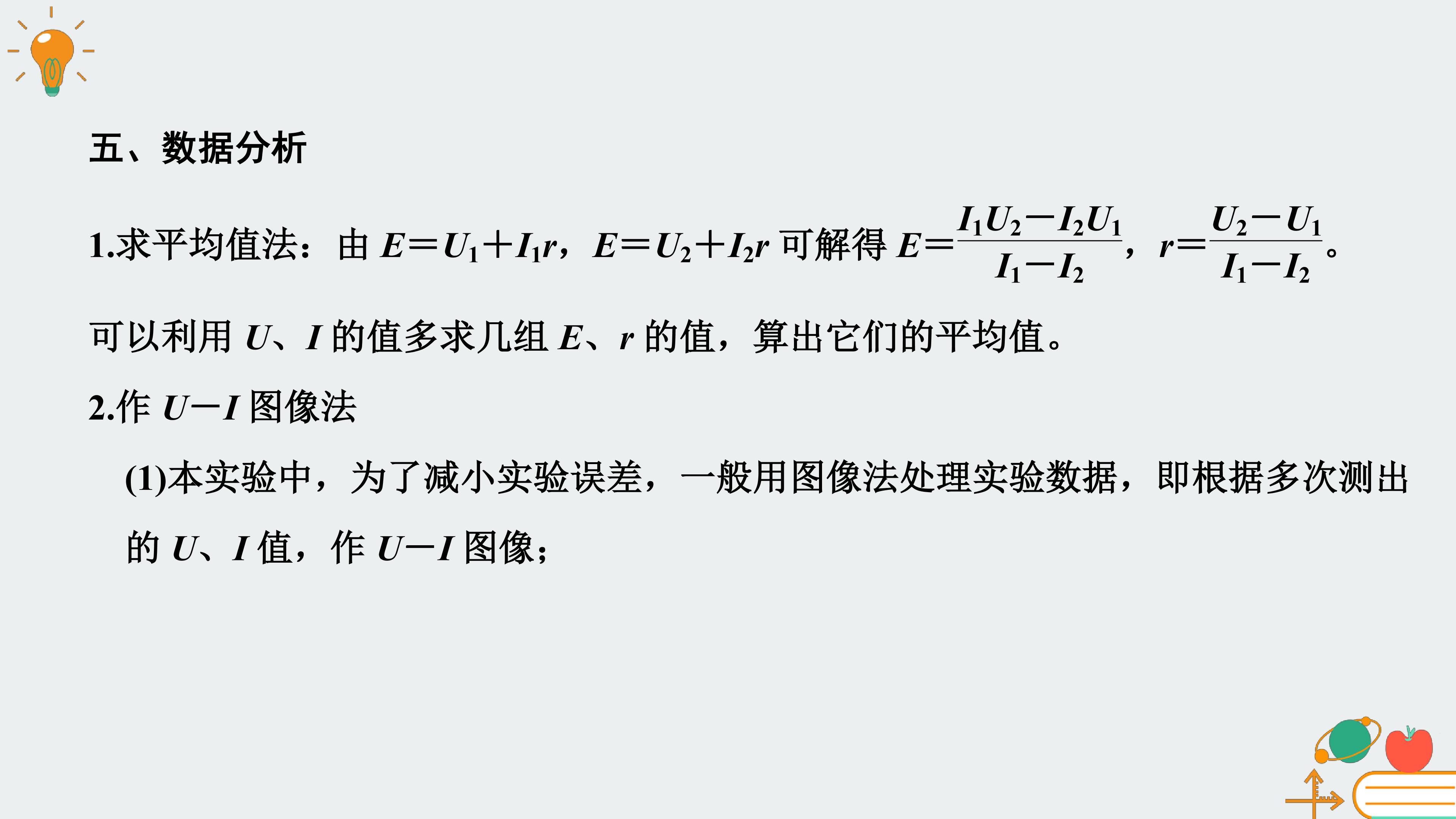

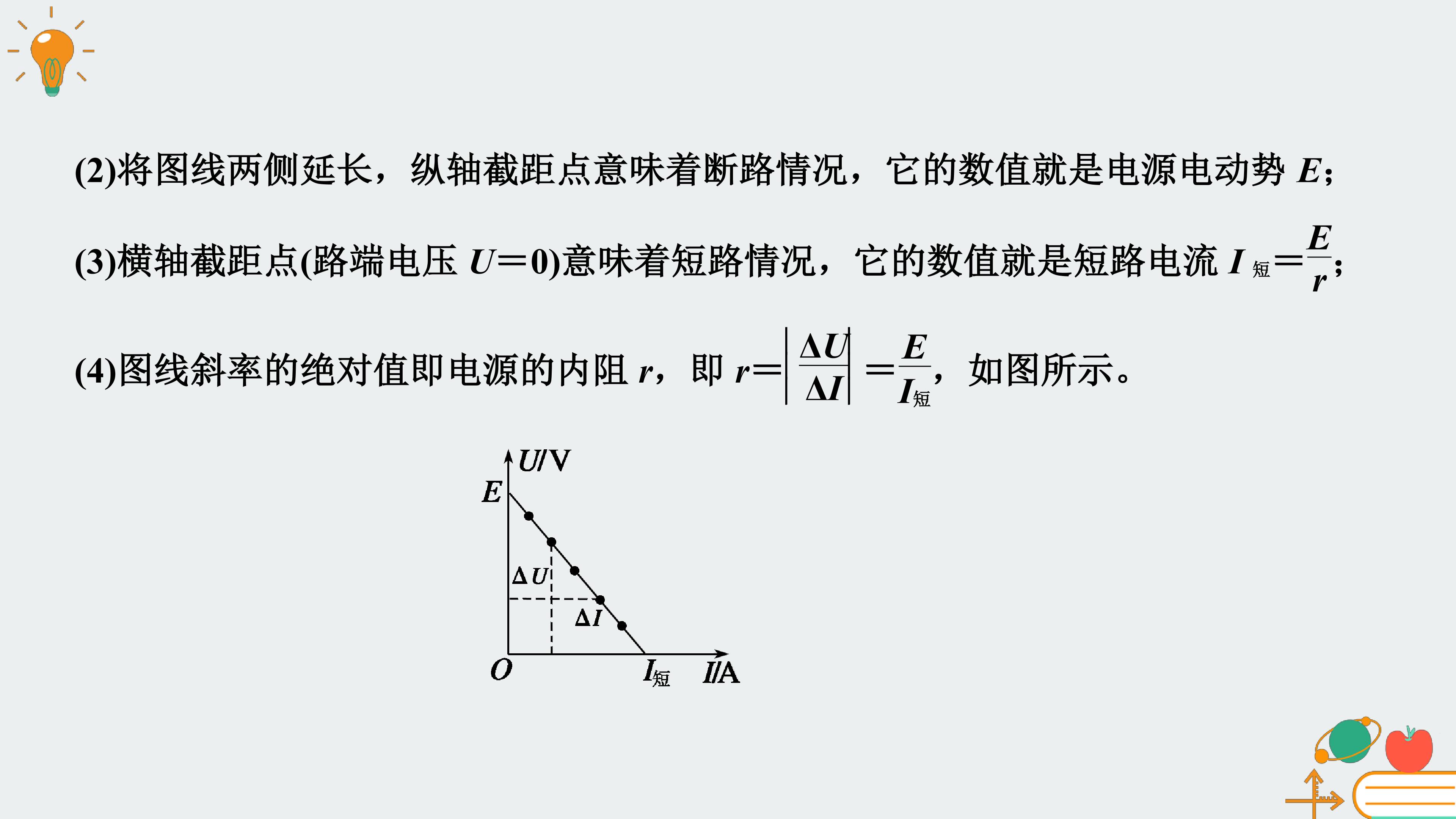

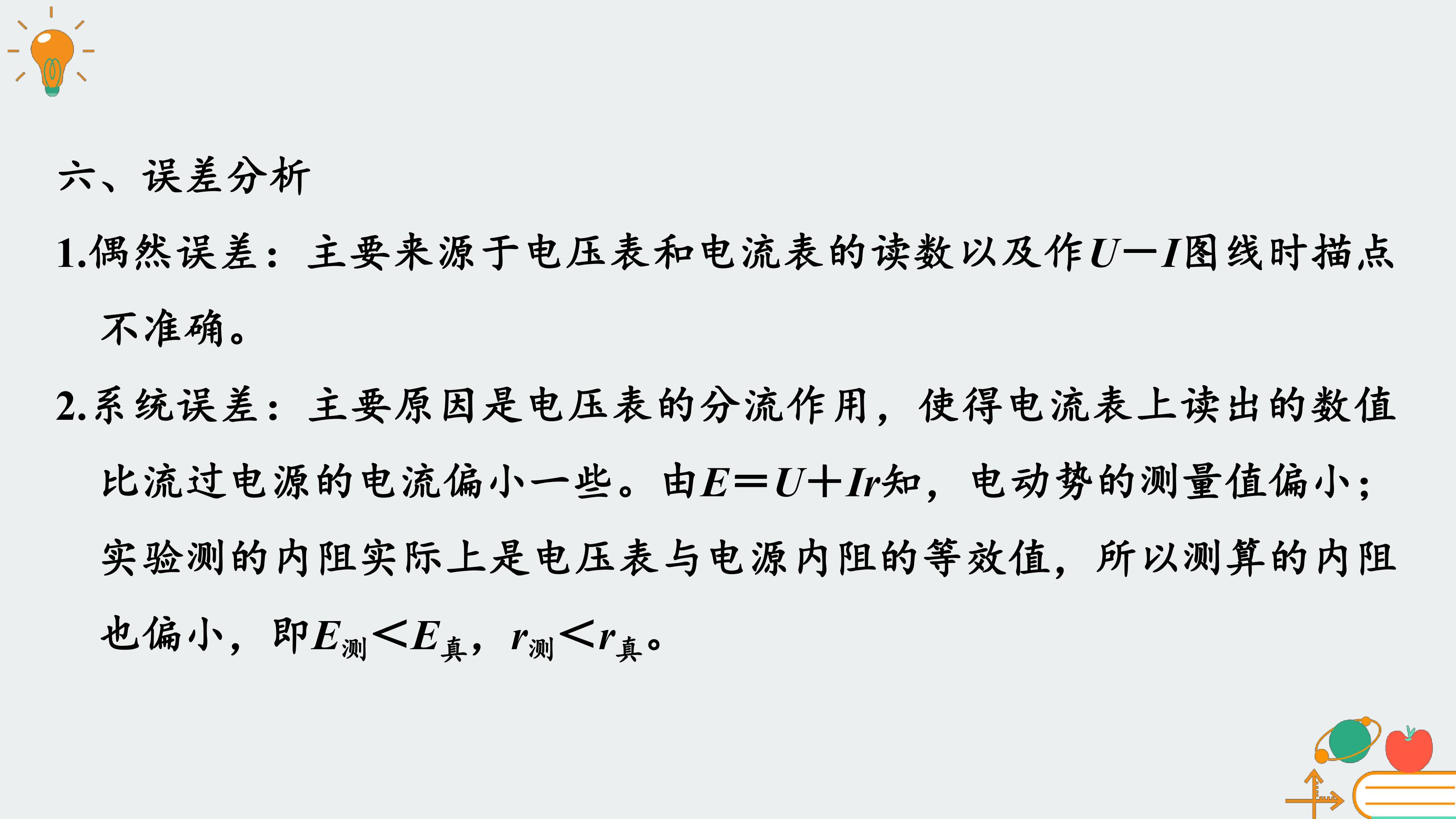

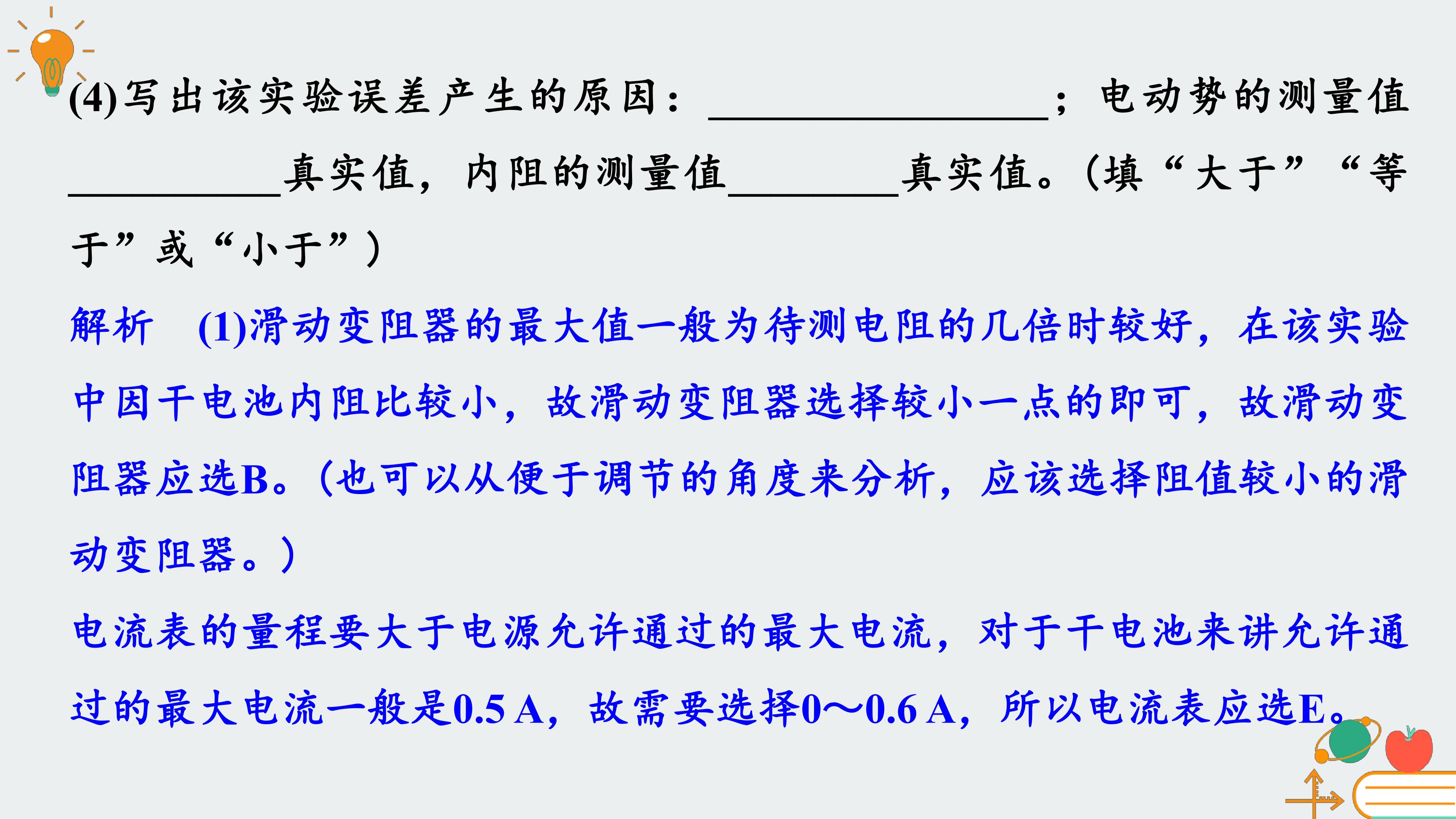

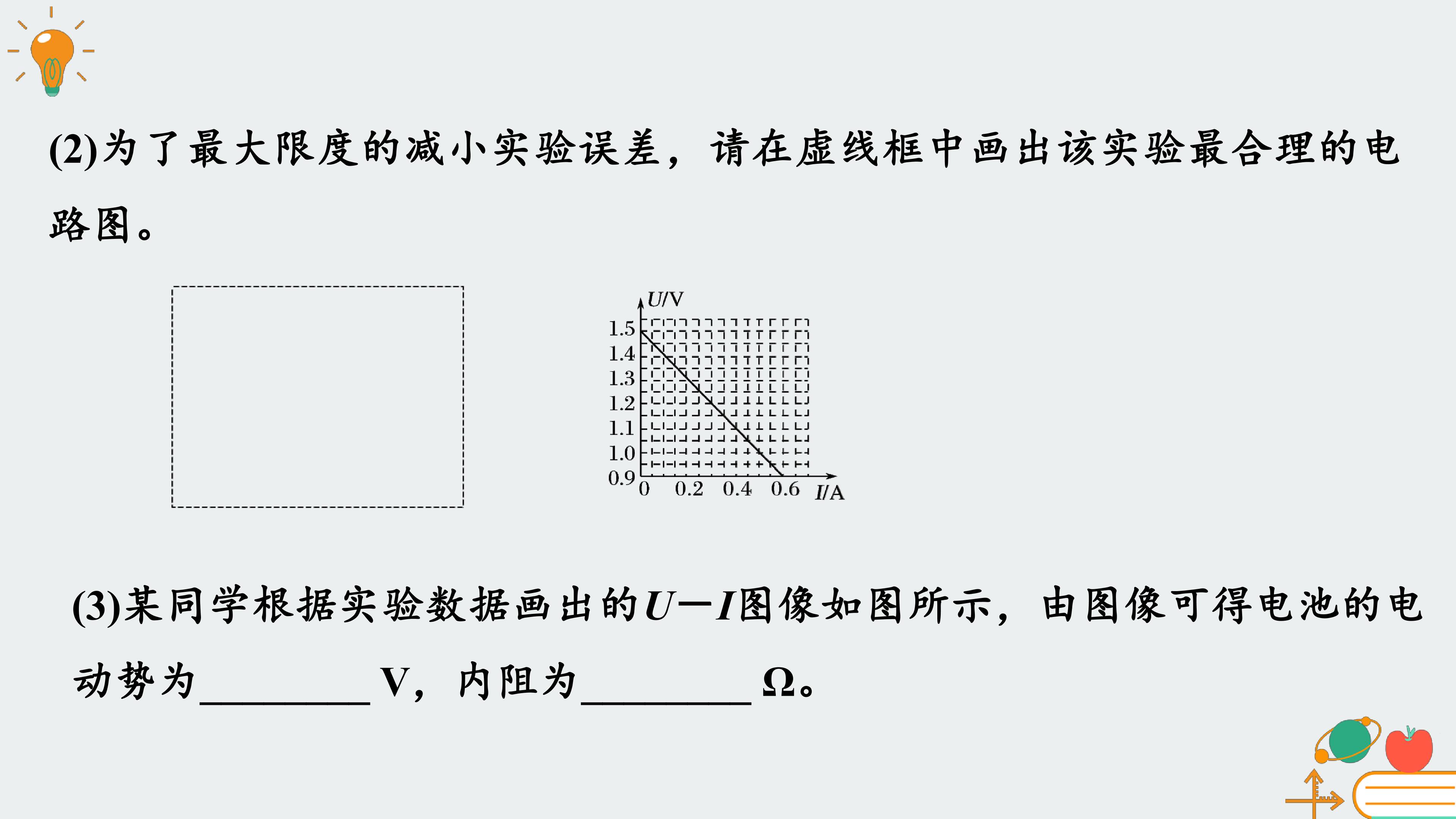

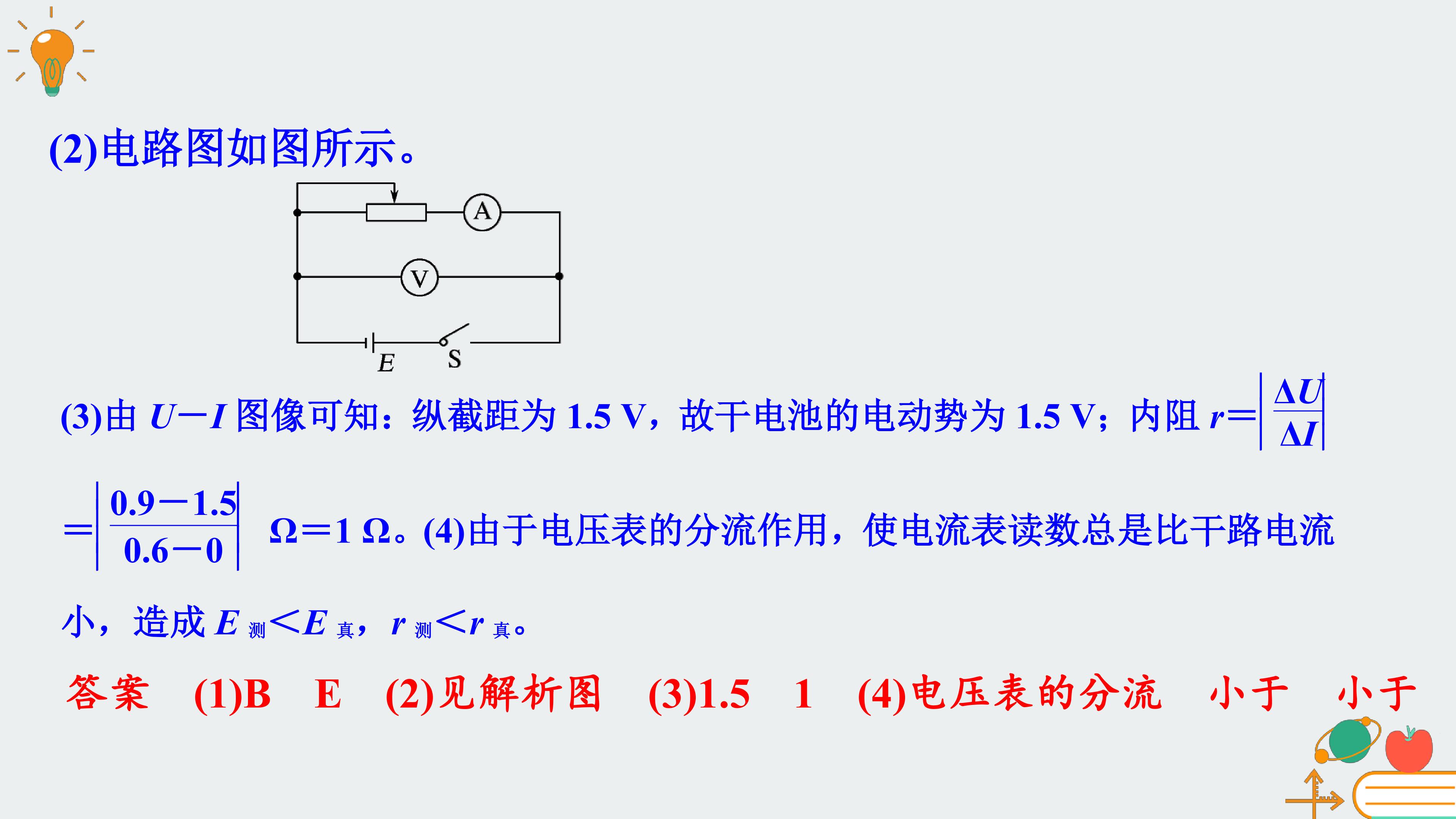

六、误差分析1.偶然误差：主要来源于电压表和电流表的读数以及作U－I图线时描点不准确。2.系统误差：主要原因是电压表的分流作用，使得电流表上读出的数值比流过电源的电流偏小一些。由E＝U＋Ir知，电动势的测量值偏小；实验测的内阻实际上是电压表与电源内阻的等效值，所以测算的内阻也偏小，即E测＜E真，r测＜r真。

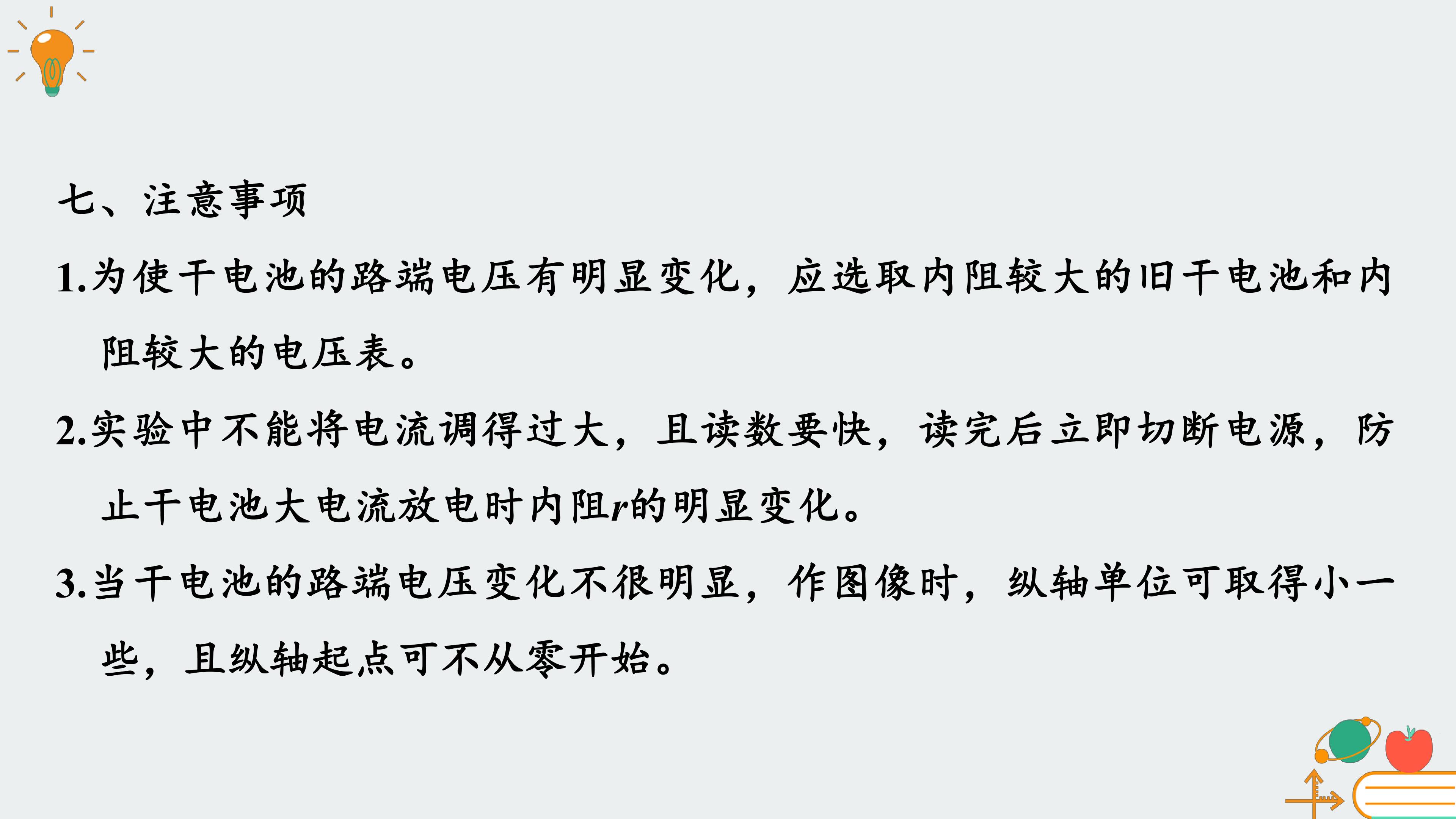

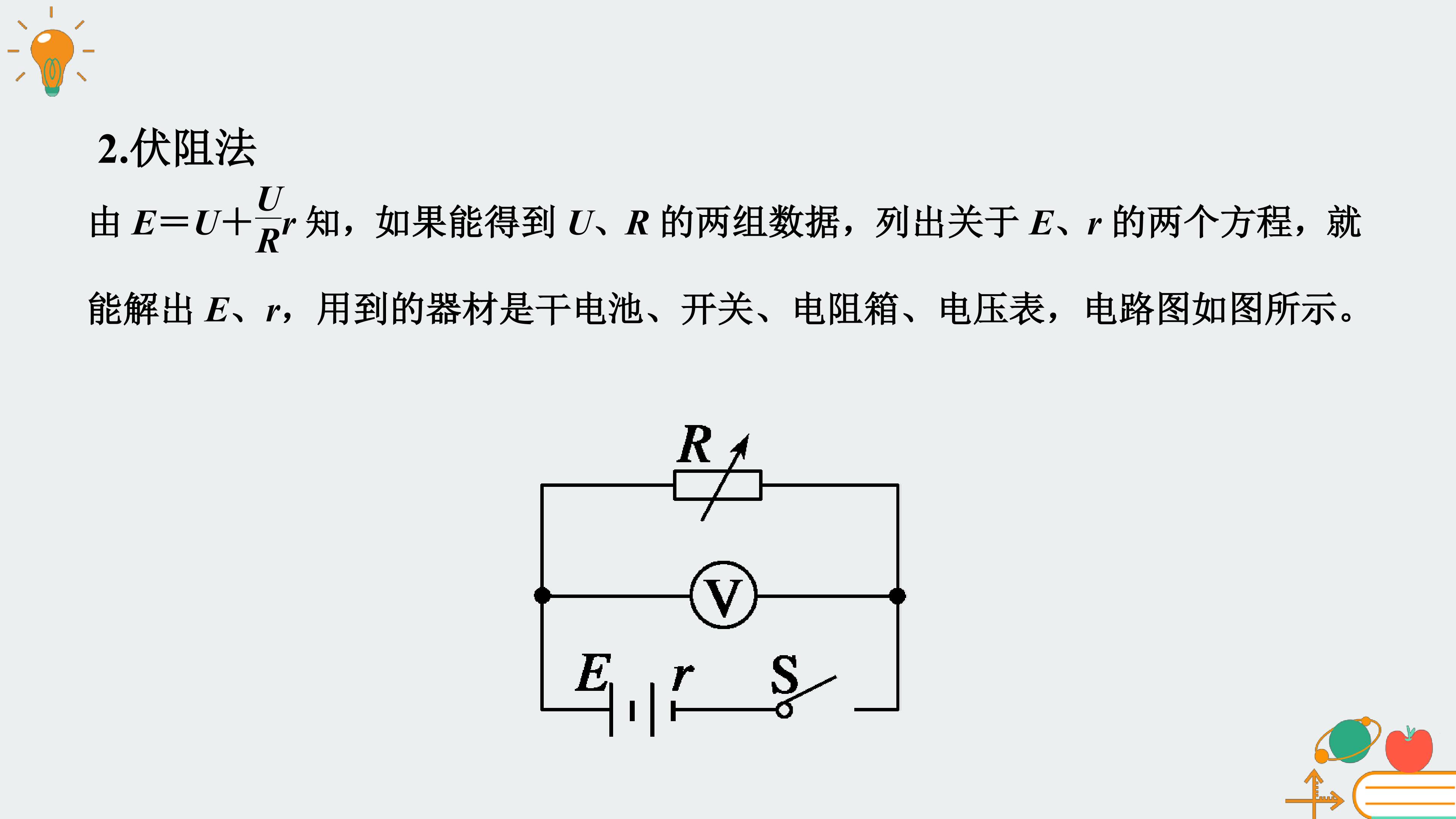

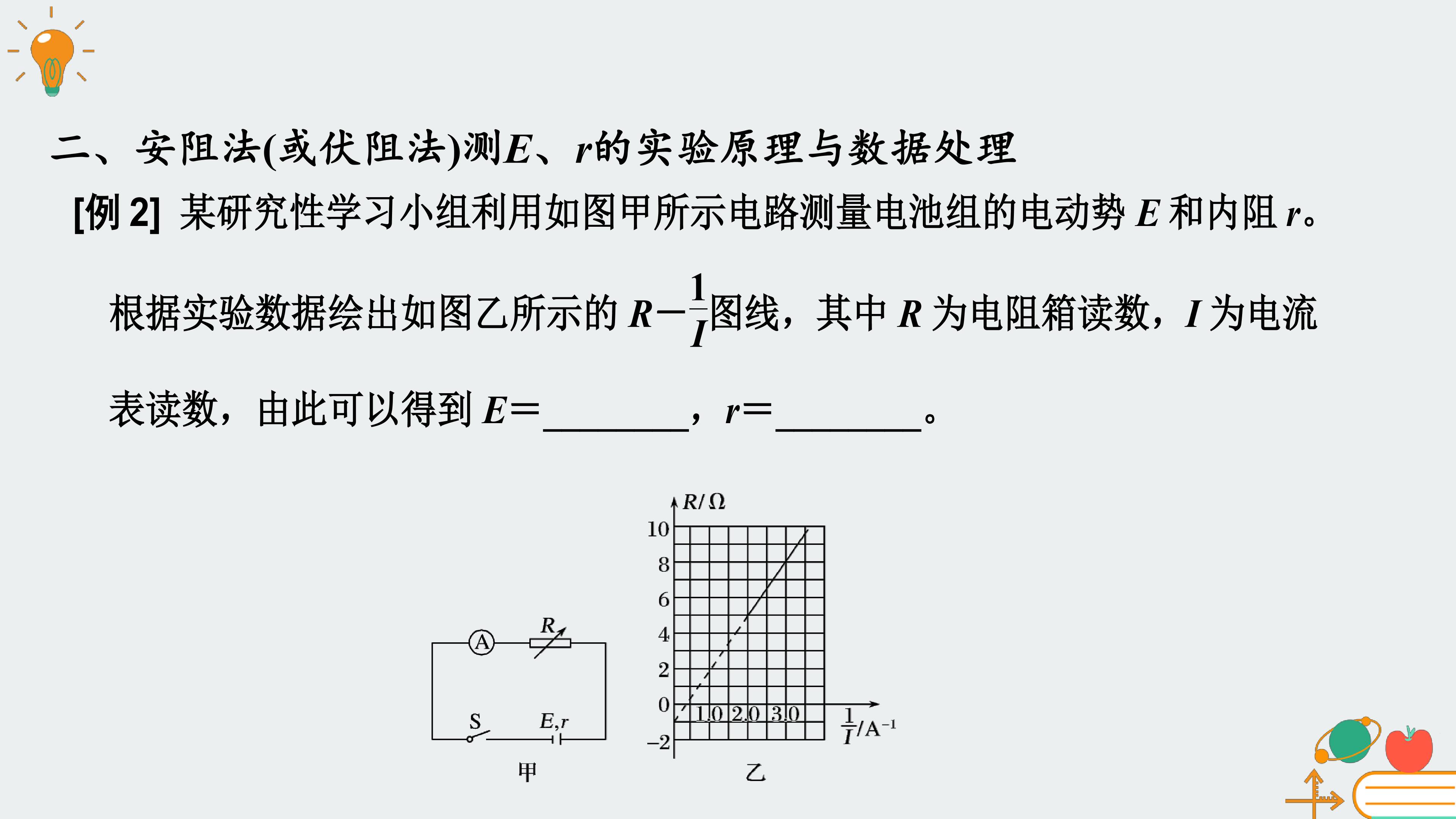

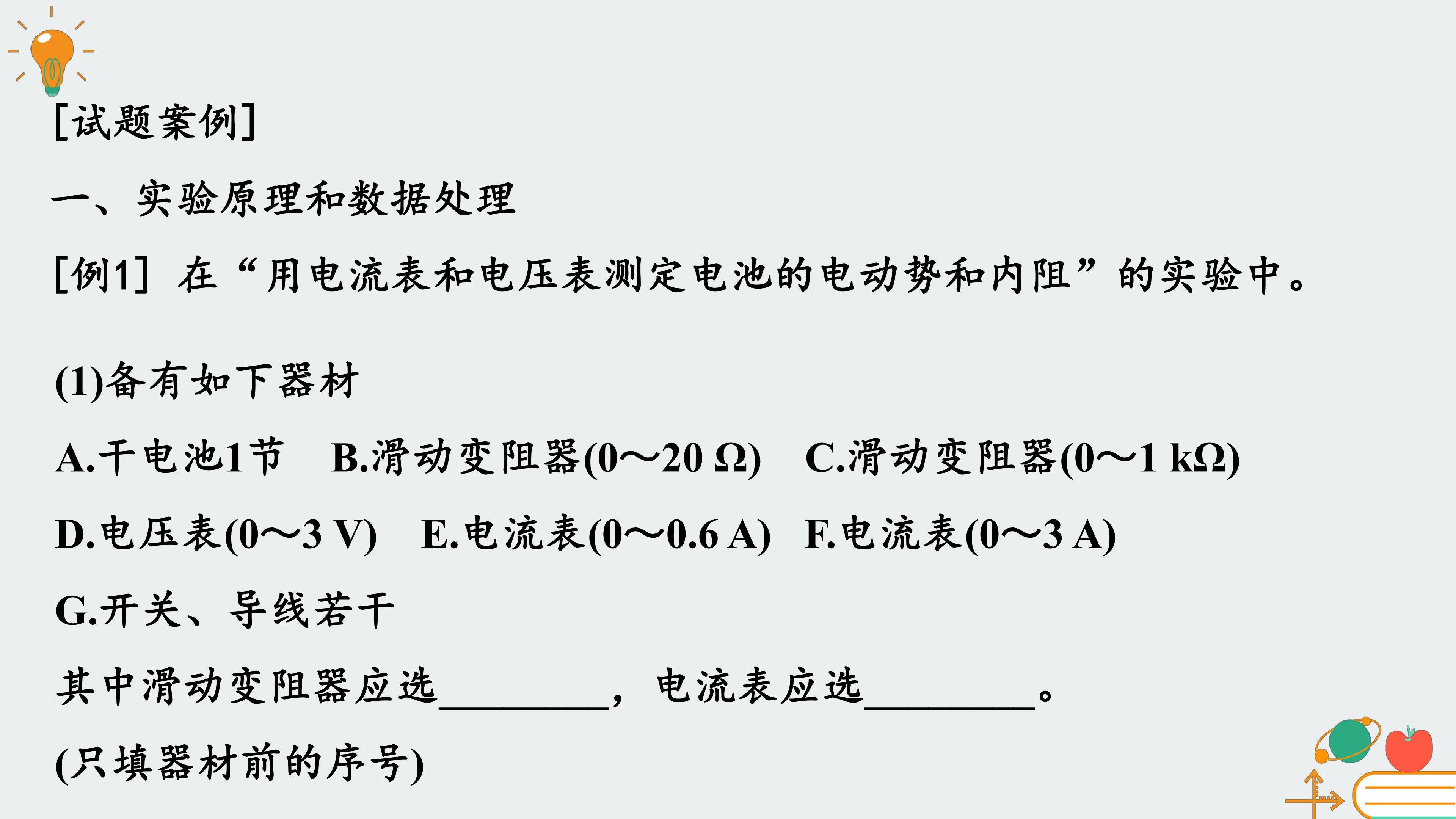

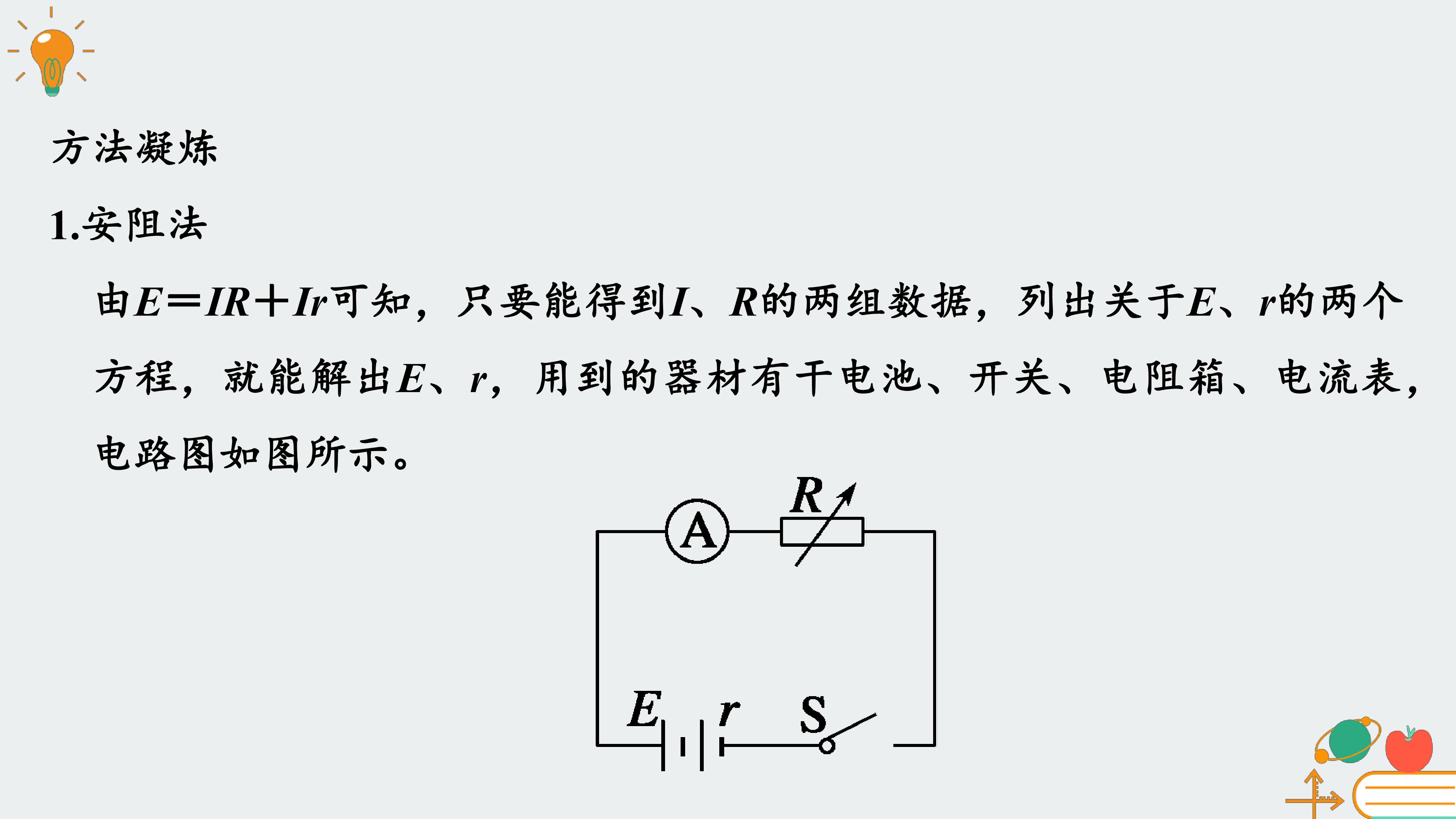

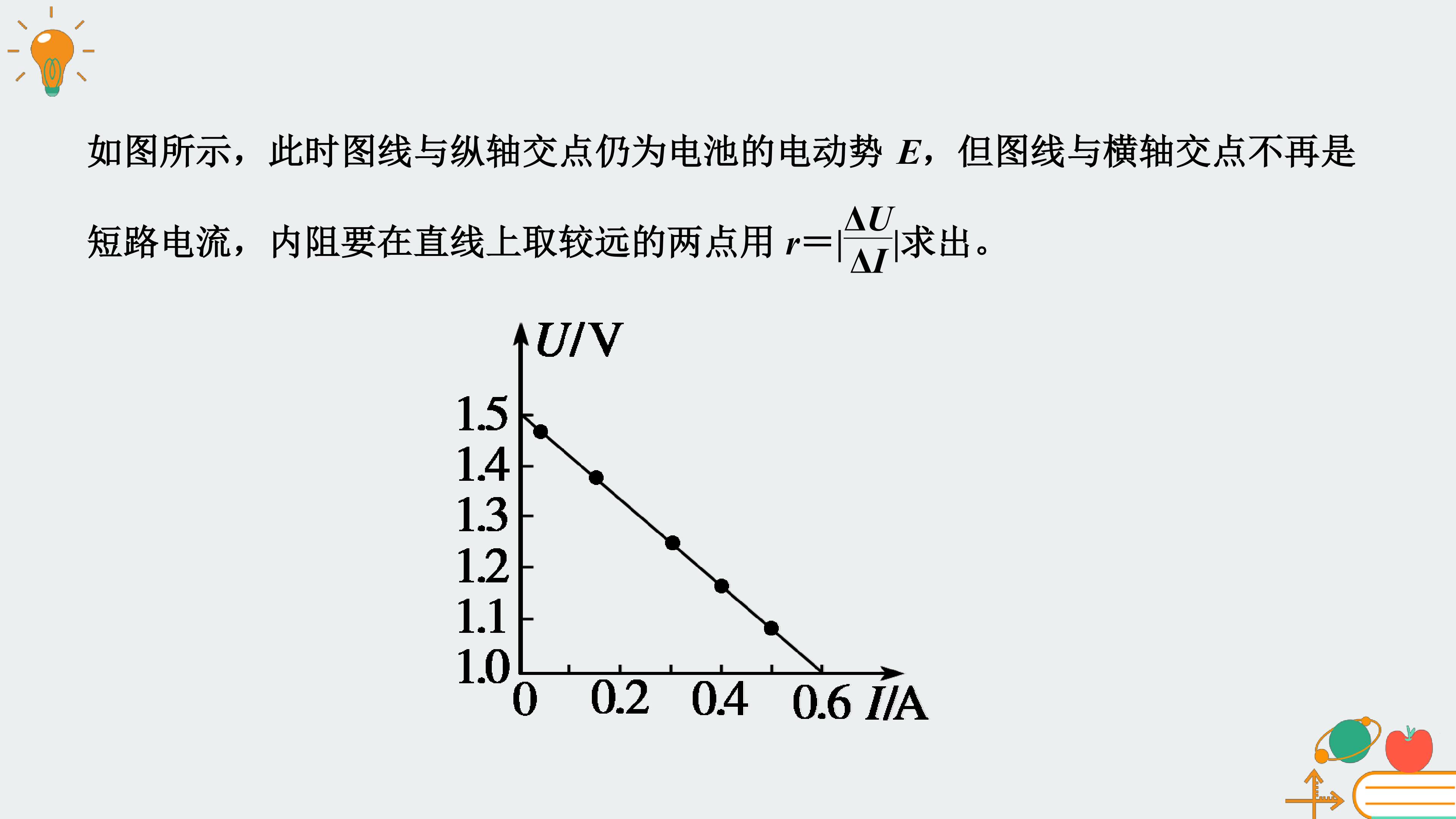

七、注意事项1.为使干电池的路端电压有明显变化，应选取内阻较大的旧干电池和内阻较大的电压表。2.实验中不能将电流调得过大，且读数要快，读完后立即切断电源，防止干电池大电流放电时内阻r的明显变化。3.当干电池的路端电压变化不很明显，作图像时，纵轴单位可取得小一些，且纵轴起点可不从零开始。
