第3章 三视图与表面展开图复习课件

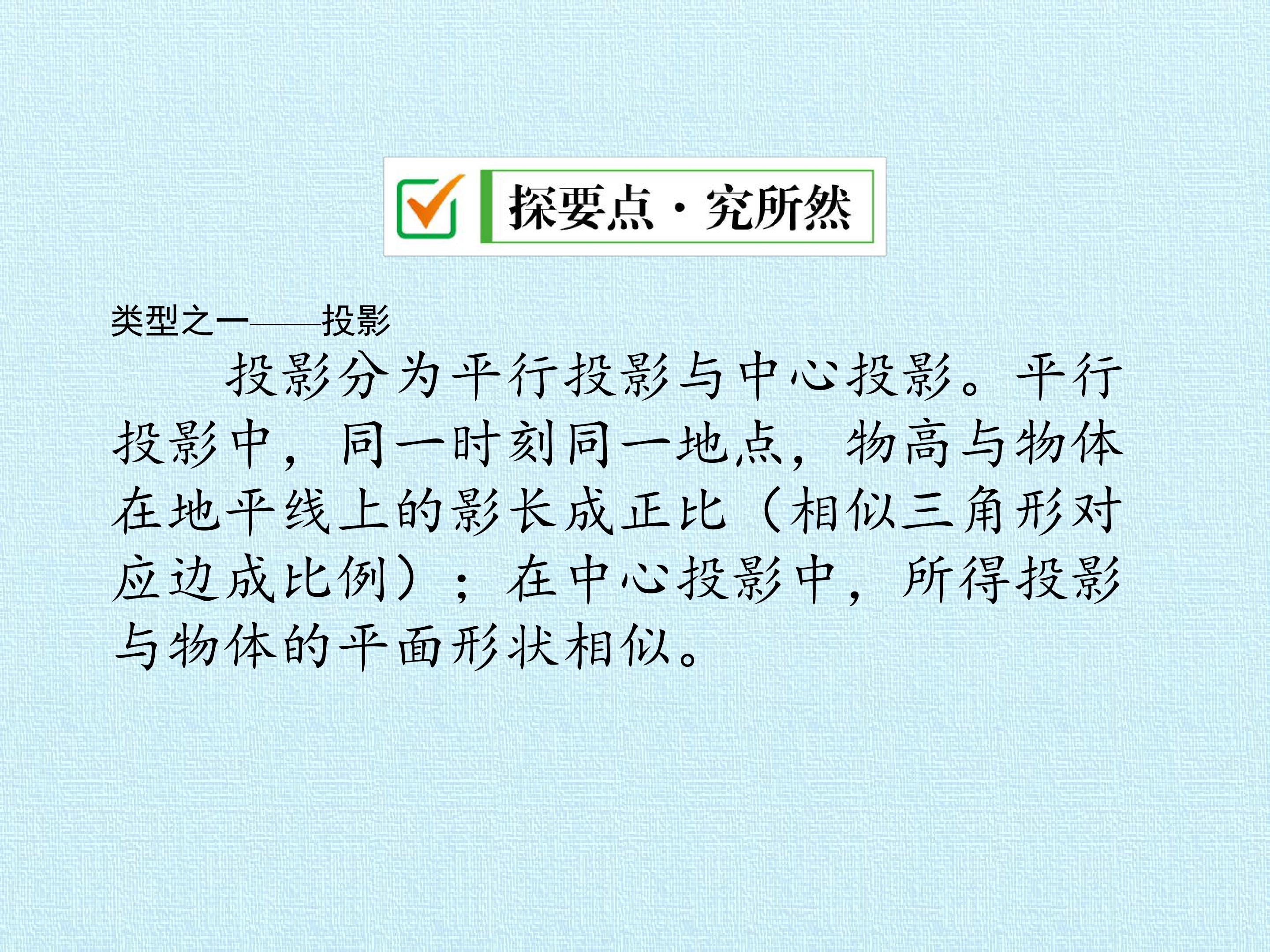

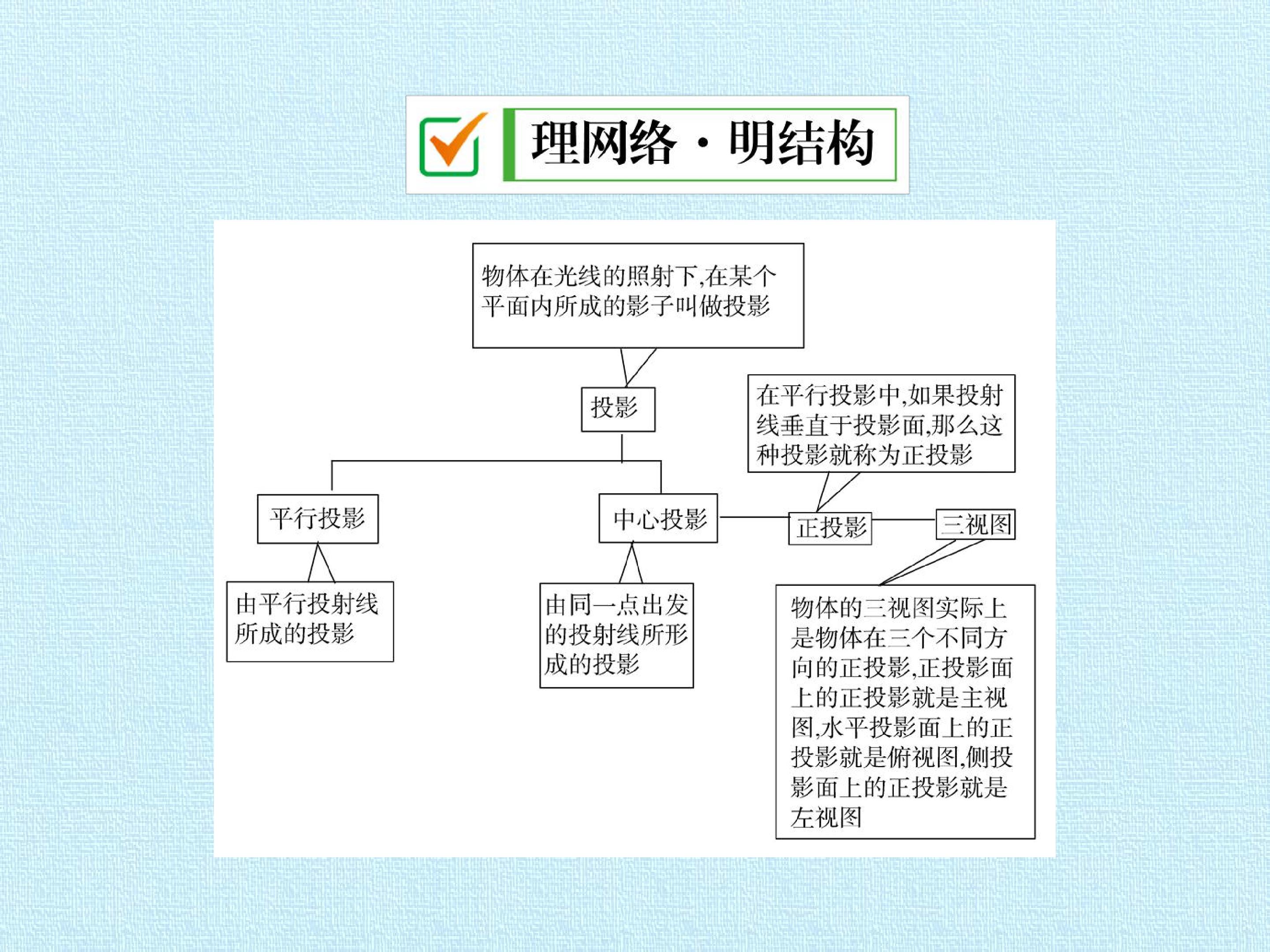

类型之一——投影 投影分为平行投影与中心投影。平行投影中，同一时刻同一地点，物高与物体在地平线上的影长成正比（相似三角形对应边成比例）；在中心投影中，所得投影与物体的平面形状相似。

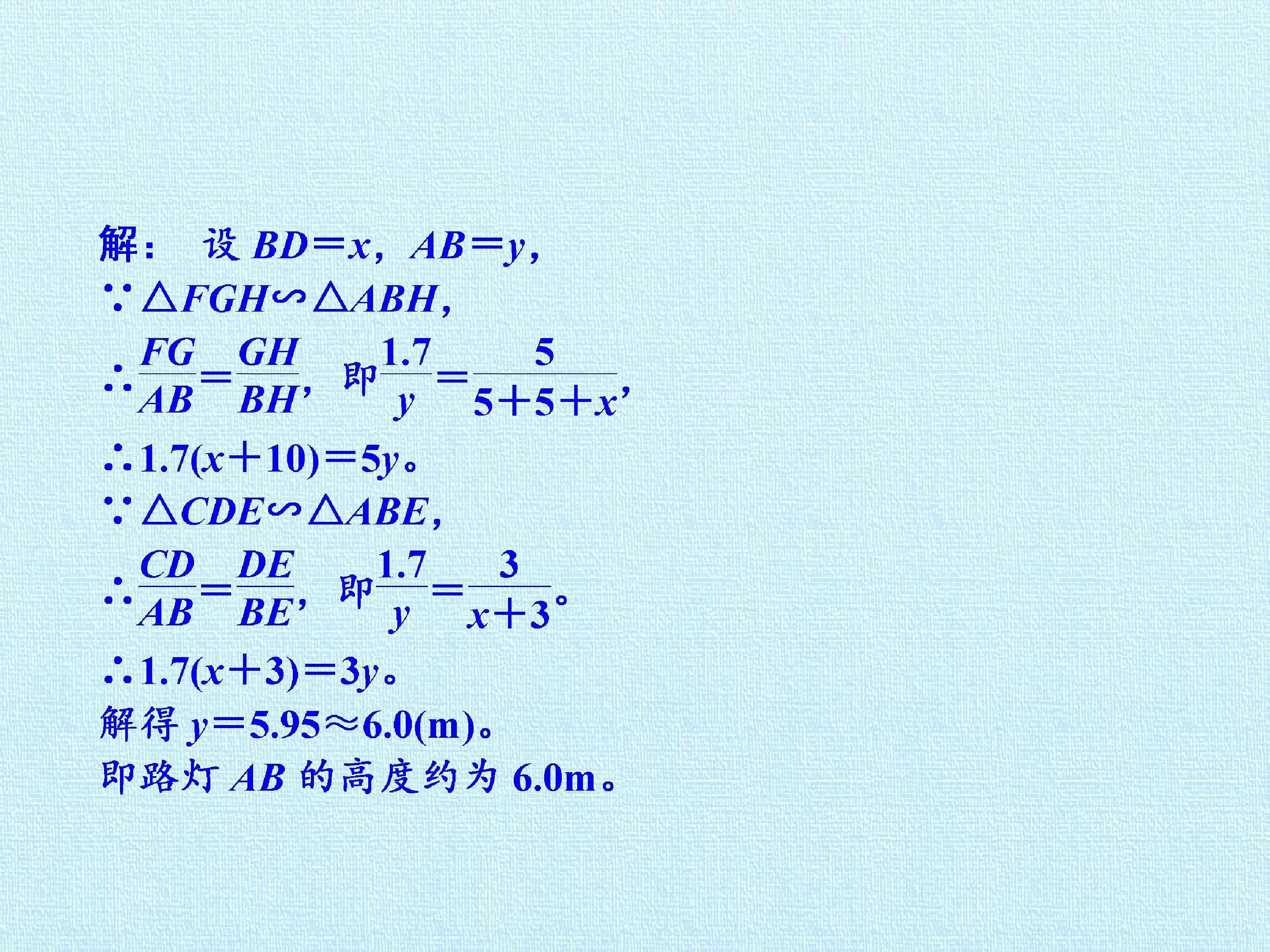

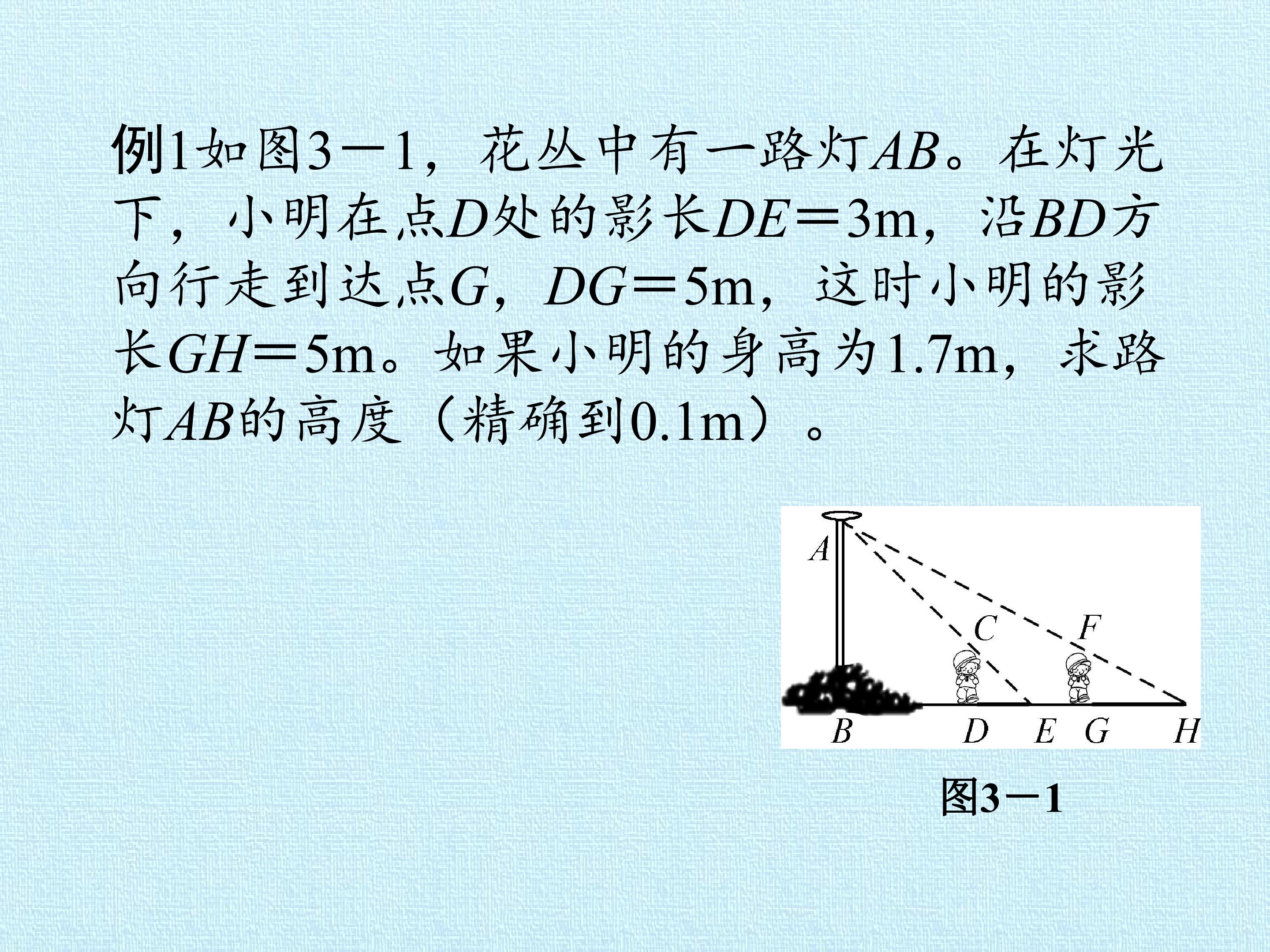

例1如图3－1，花丛中有一路灯AB。在灯光下，小明在点D处的影长DE＝3m，沿BD方向行走到达点G，DG＝5m，这时小明的影长GH＝5m。如果小明的身高为，求路灯AB的高度（精确到）。

图3－1

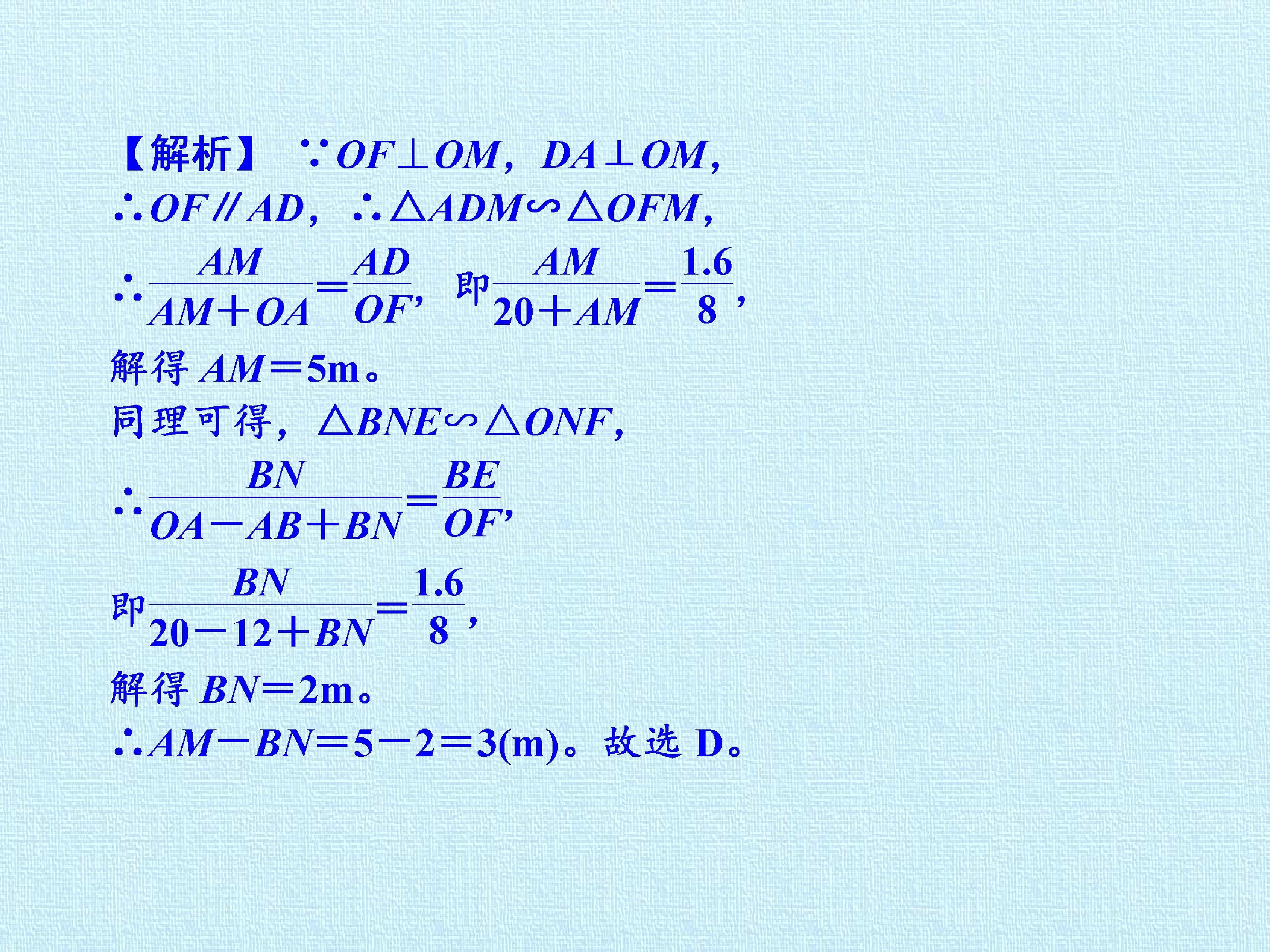

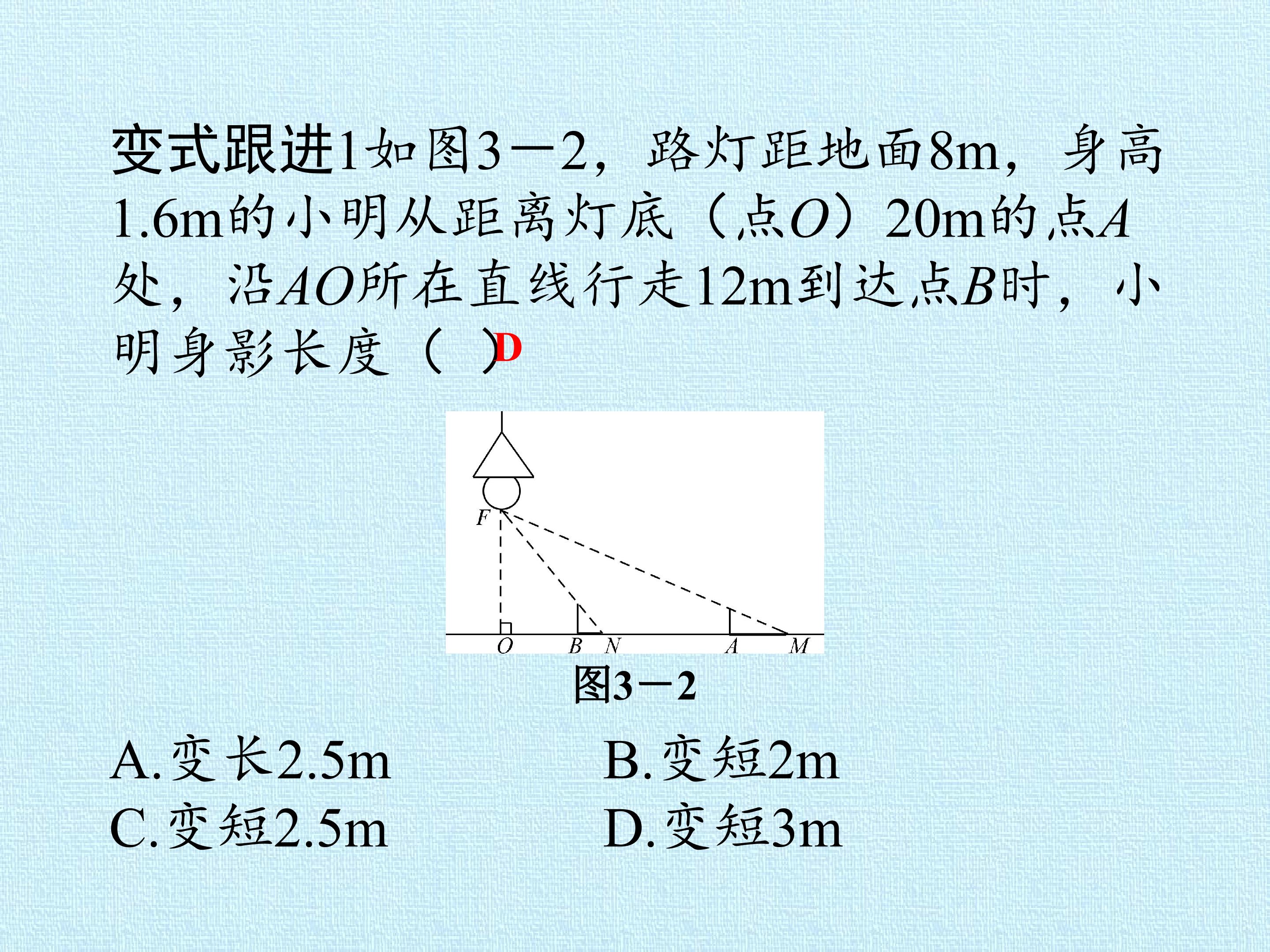

变式跟进1如图3－2，路灯距地面8m，身高的小明从距离灯底（点O）的点A处，沿AO所在直线行走到达点B时，小明身影长度（ ）A.变长　 B.变短.变短 D.变短3m

图3－2

<

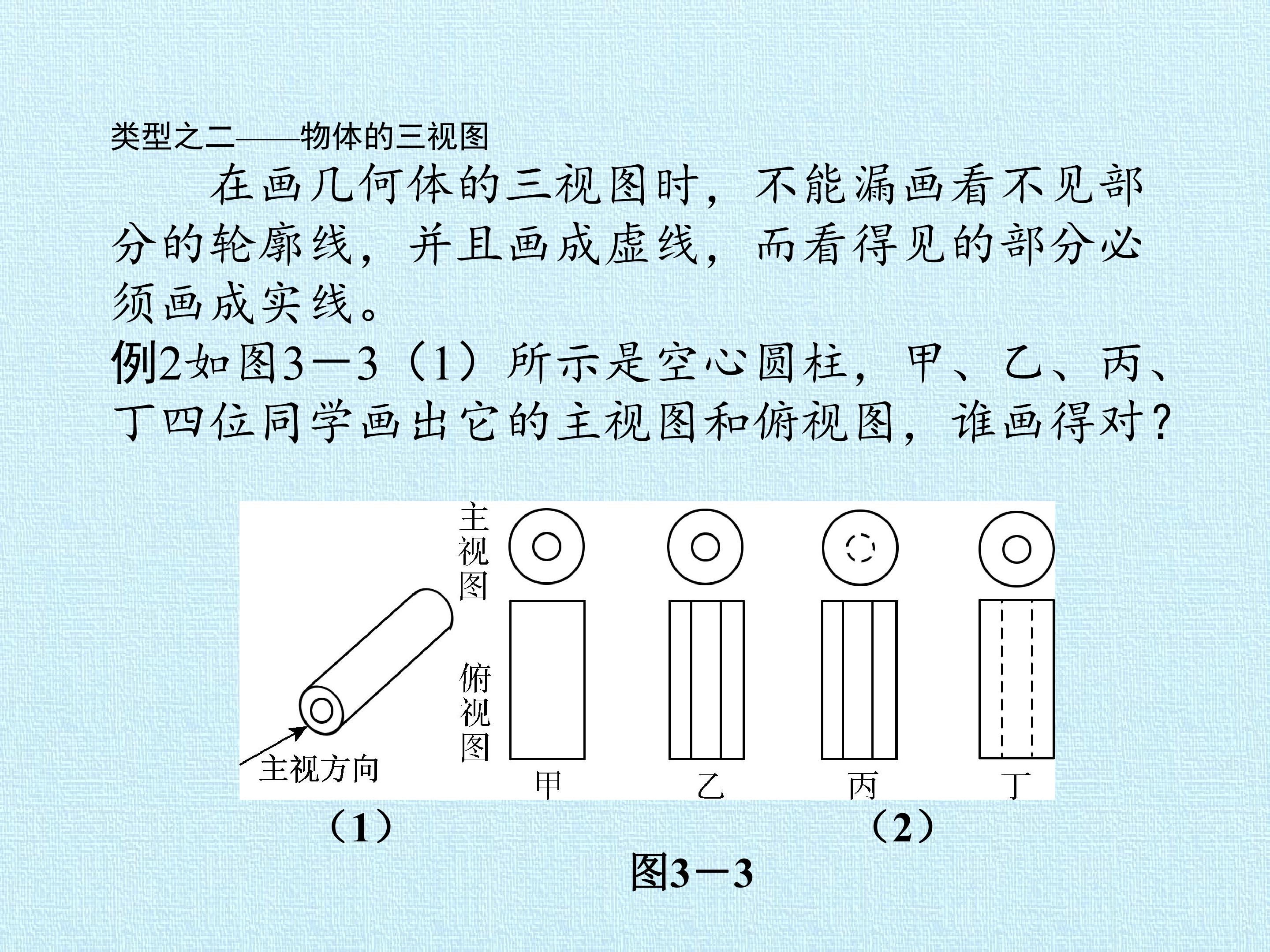

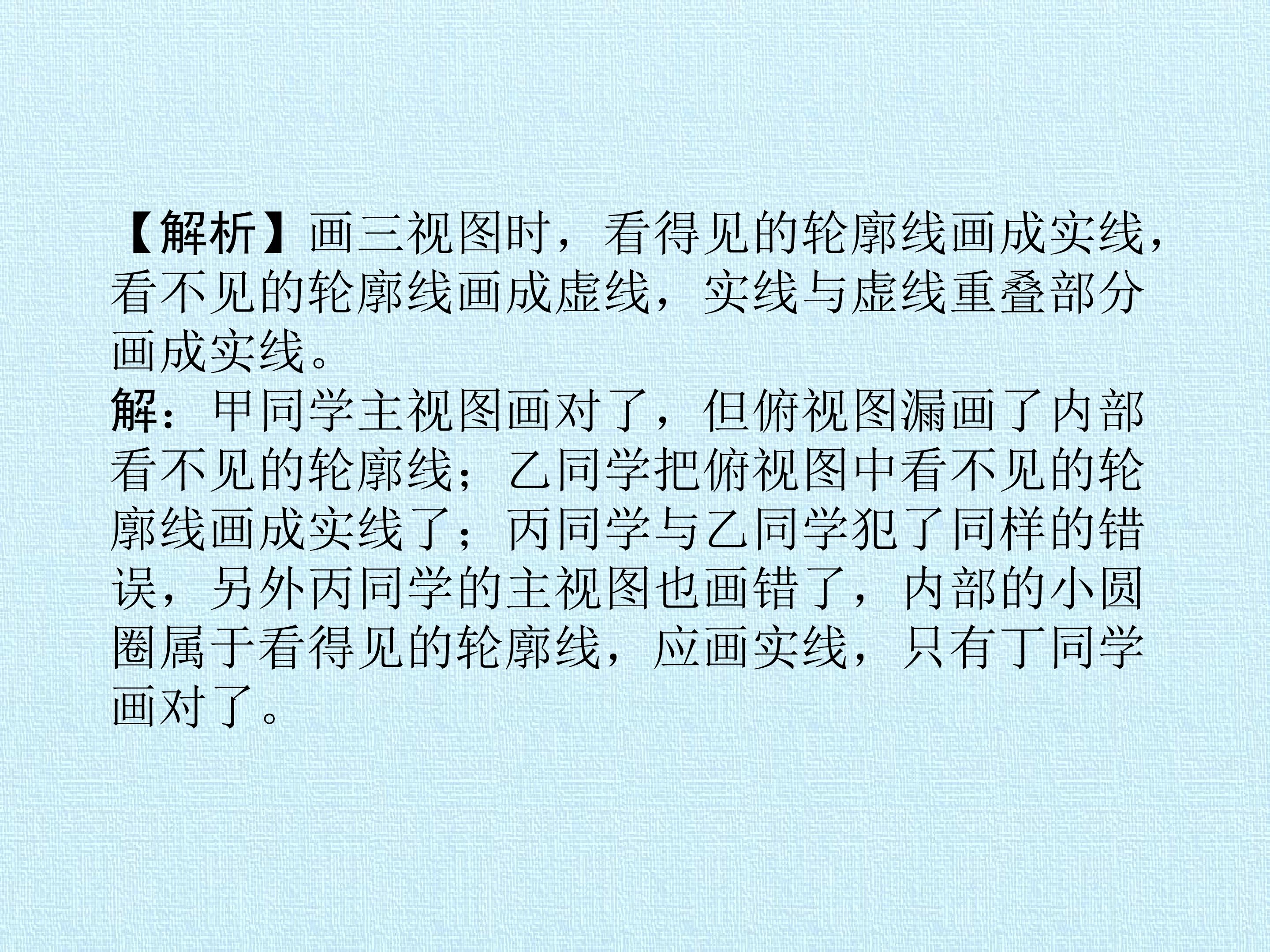

类型之二——物体的三视图 在画几何体的三视图时，不能漏画看不见部分的轮廓线，并且画成虚线，而看得见的部分必须画成实线。例2如图3－3（1）所示是空心圆柱，甲、乙、丙、丁四位同学画出它的主视图和俯视图，谁画得对？　

图3－3

（1） （2）
