第十八章 电能从哪里来 复习课件

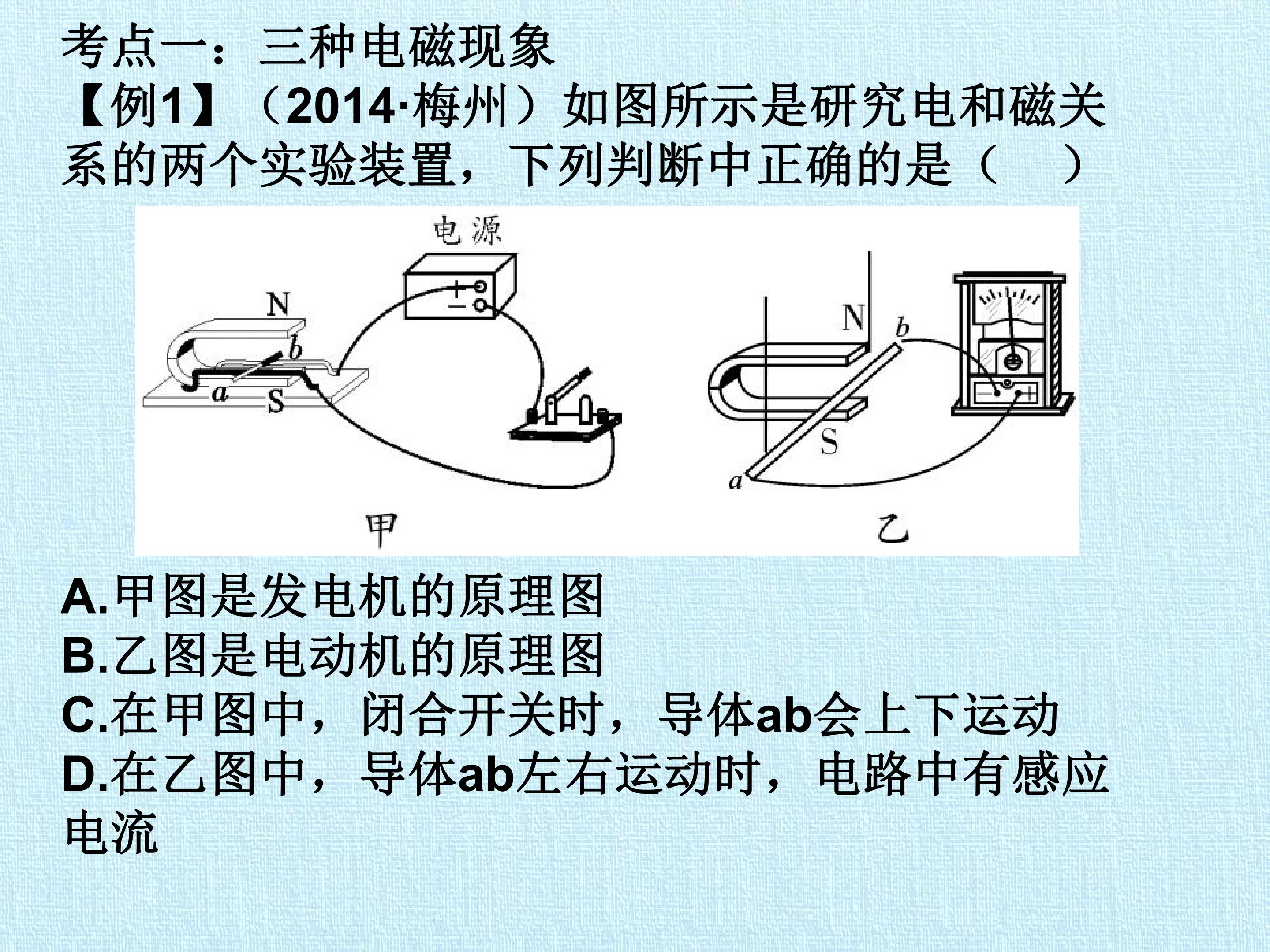

考点一：三种电磁现象【例1】（2014·梅州）如图所示是研究电和磁关系的两个实验装置，下列判断中正确的是（ ）
A.甲图是发电机的原理图B.乙图是电动机的原理图C.在甲图中，闭合开关时，导体ab会上下运动D.在乙图中，导体ab左右运动时，电路中有感应电流
【名师导析】图甲是演示磁场对电流作用的实验装置，是电动机的原理图，闭合开关，导体在磁场中受力而向左（或向右）运动；图乙是研究电磁感应现象的实验装置，是发电机的原理图，导体ab左右运动时，切割磁感线，电路中有感应电流。答案：D
考点二：电动机与发电机【例2】图中，甲图是_____机的原理图，乙图是_____机的原理图，甲图工作过程中是将_____能转化为_____能。如图乙所示的位置是_____位置，它是通过线圈的_____通过这个位置，然后又通过_____改变了电流的方向。
【名师导析】直流电动机与交流发电机结构上虽然很相似，但是有区别的：电动机是两个半圆环构成的换向器，而交流发电机是两个完整的金属环；从外部元件来看，电动机用电源供电，将电能转化为机械能，发电机外部是电流表或用电器，将发出的电能转化为其他形式的能。 答案：发电 电动 机械电 电动机的平衡 惯性 换向器
一、选择题1.（2015·无锡）一蓄电池正负极标志模糊不清，以下四组器材中，无法判断蓄电池正负极的是（ ）A.开关、螺线管、小磁针、若干导线B.开关、小灯泡、电流表、若干导线C.开关、小灯泡、滑动变阻器、若干导线D.开关、电压表、若干导线
C
2.（2015·武汉）如图是一种充电鞋的结构示意图。当人走动时，会驱动磁性转子旋转，使线圈中产生电流，产生的电流进入鞋面上锂聚合物电池。这种充电鞋的工作原理是（ ）A.电磁感应现象B.电流的磁效应C.磁极间的相互作用D.通电线圈在磁场中受力转动
A
