第九章 家庭用电 复习课件

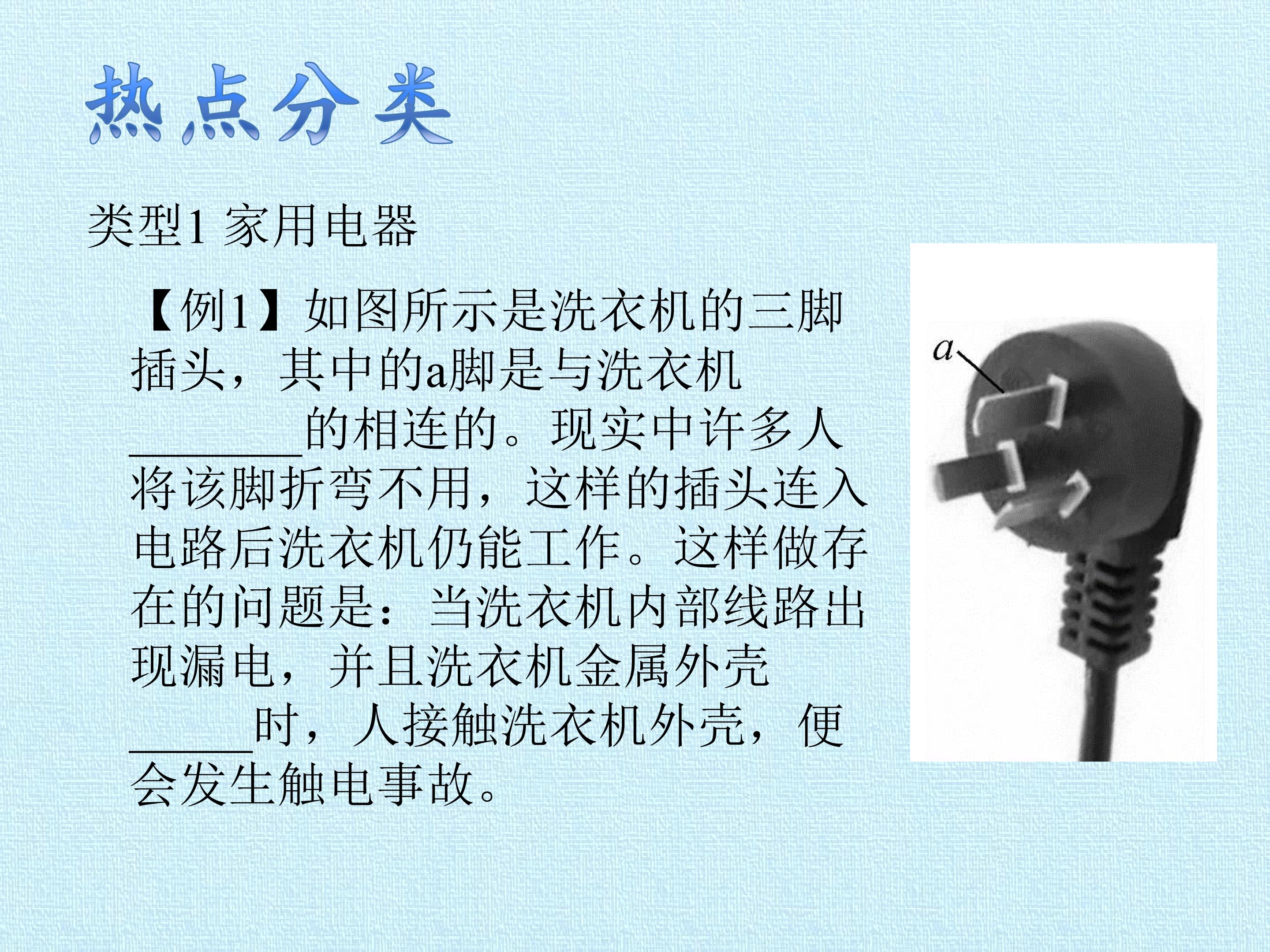

【例1】如图所示是洗衣机的三脚插头，其中的a脚是与洗衣机_______的相连的。现实中许多人将该脚折弯不用，这样的插头连入电路后洗衣机仍能工作。这样做存在的问题是：当洗衣机内部线路出现漏电，并且洗衣机金属外壳_____时，人接触洗衣机外壳，便会发生触电事故。

类型1 家用电器

热点分类

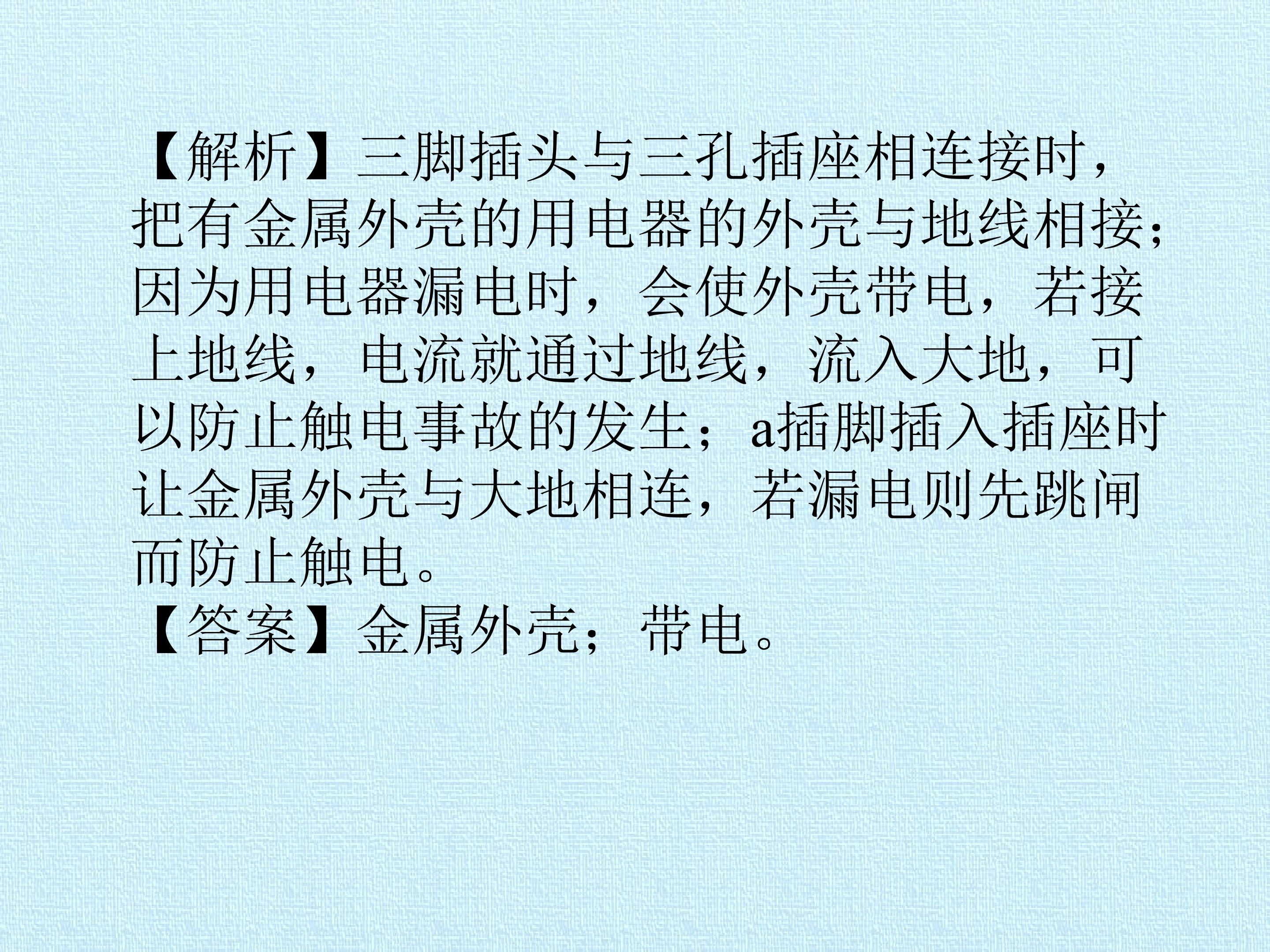

【解析】三脚插头与三孔插座相连接时，把有金属外壳的用电器的外壳与地线相接；因为用电器漏电时，会使外壳带电，若接上地线，电流就通过地线，流入大地，可以防止触电事故的发生；a插脚插入插座时让金属外壳与大地相连，若漏电则先跳闸而防止触电。【答案】金属外壳；带电。

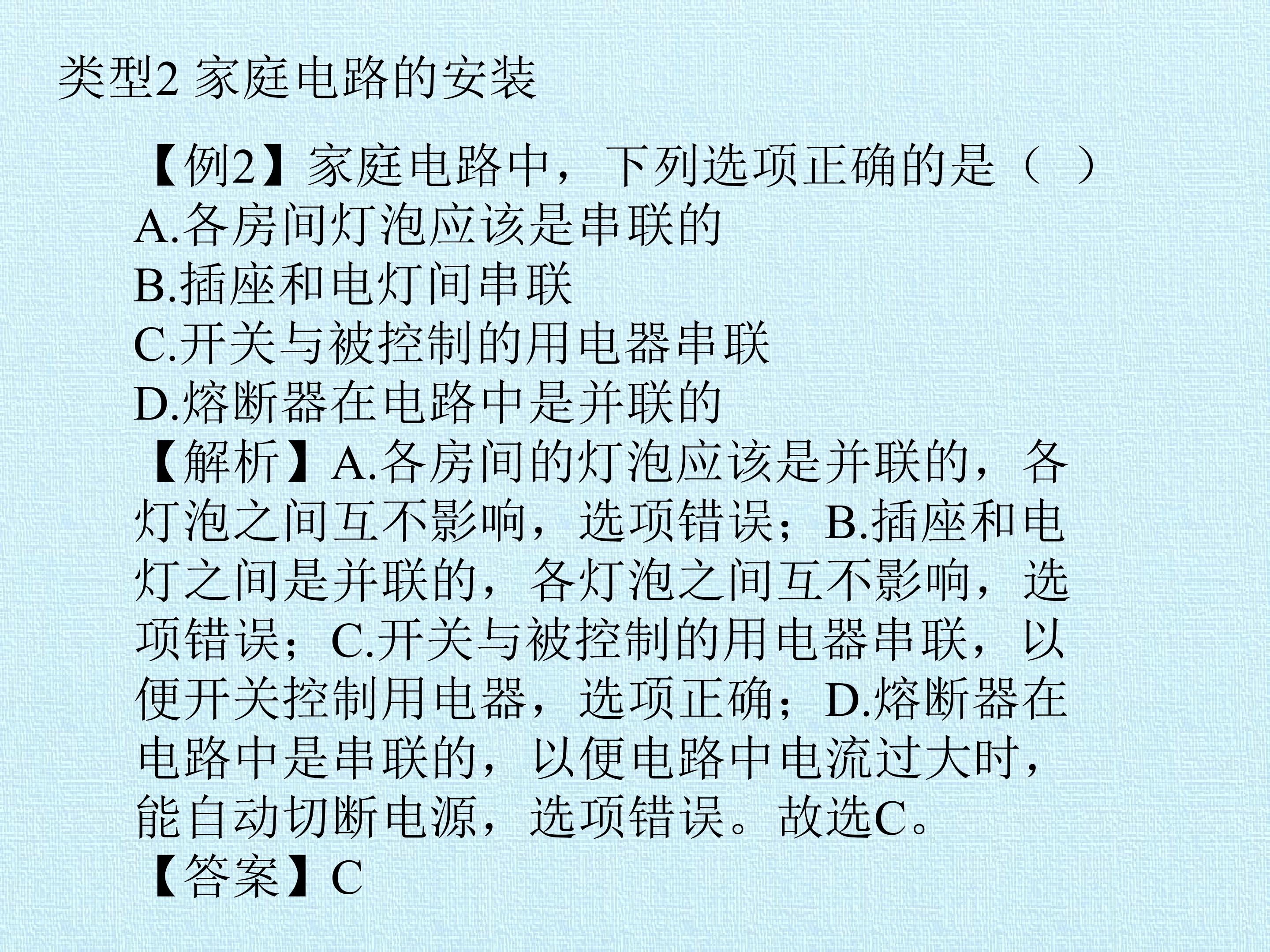

【例2】家庭电路中，下列选项正确的是（ ）A.各房间灯泡应该是串联的B.插座和电灯间串联C.开关与被控制的用电器串联D.熔断器在电路中是并联的【解析】A.各房间的灯泡应该是并联的，各灯泡之间互不影响，选项错误；B.插座和电灯之间是并联的，各灯泡之间互不影响，选项错误；C.开关与被控制的用电器串联，以便开关控制用电器，选项正确；D.熔断器在电路中是串联的，以便电路中电流过大时，能自动切断电源，选项错误。故选C。【答案】C

类型2 家庭电路的安装

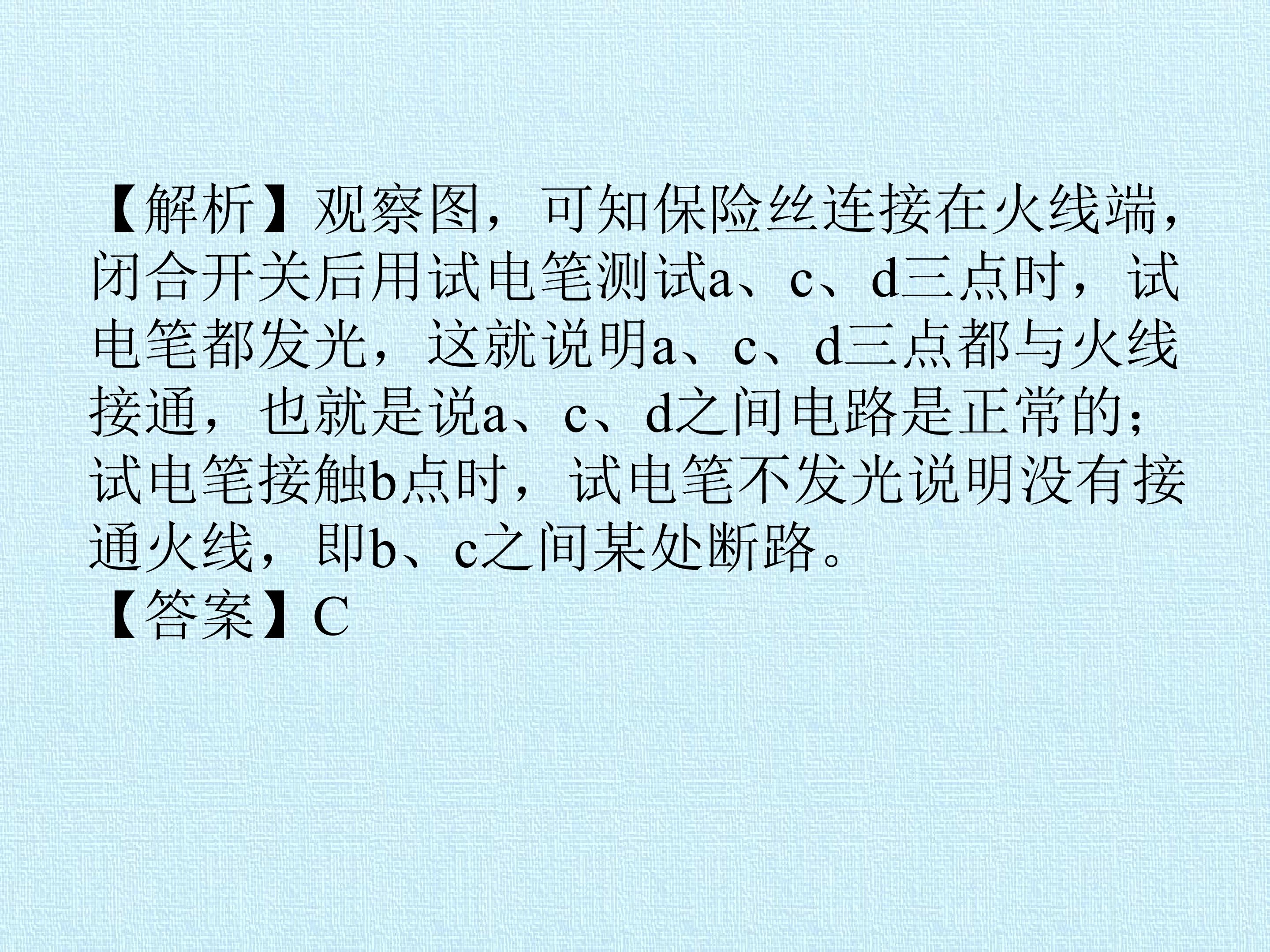

【例3】小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起测电笔测试如图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是（ ）
