科学测量：长度的测量及测量工具的选用

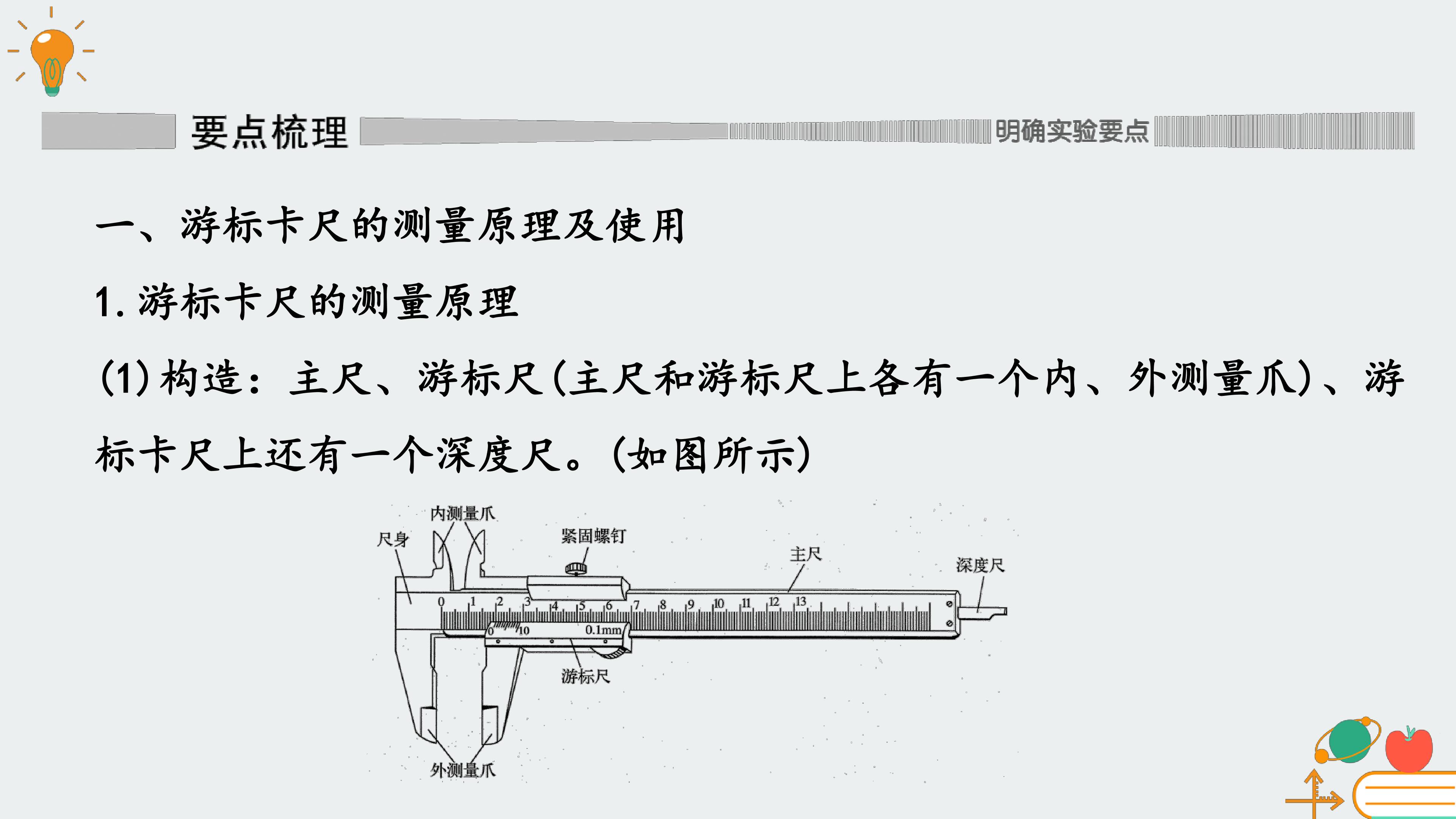

一、游标卡尺的测量原理及使用1.游标卡尺的测量原理(1)构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺。(如图所示)

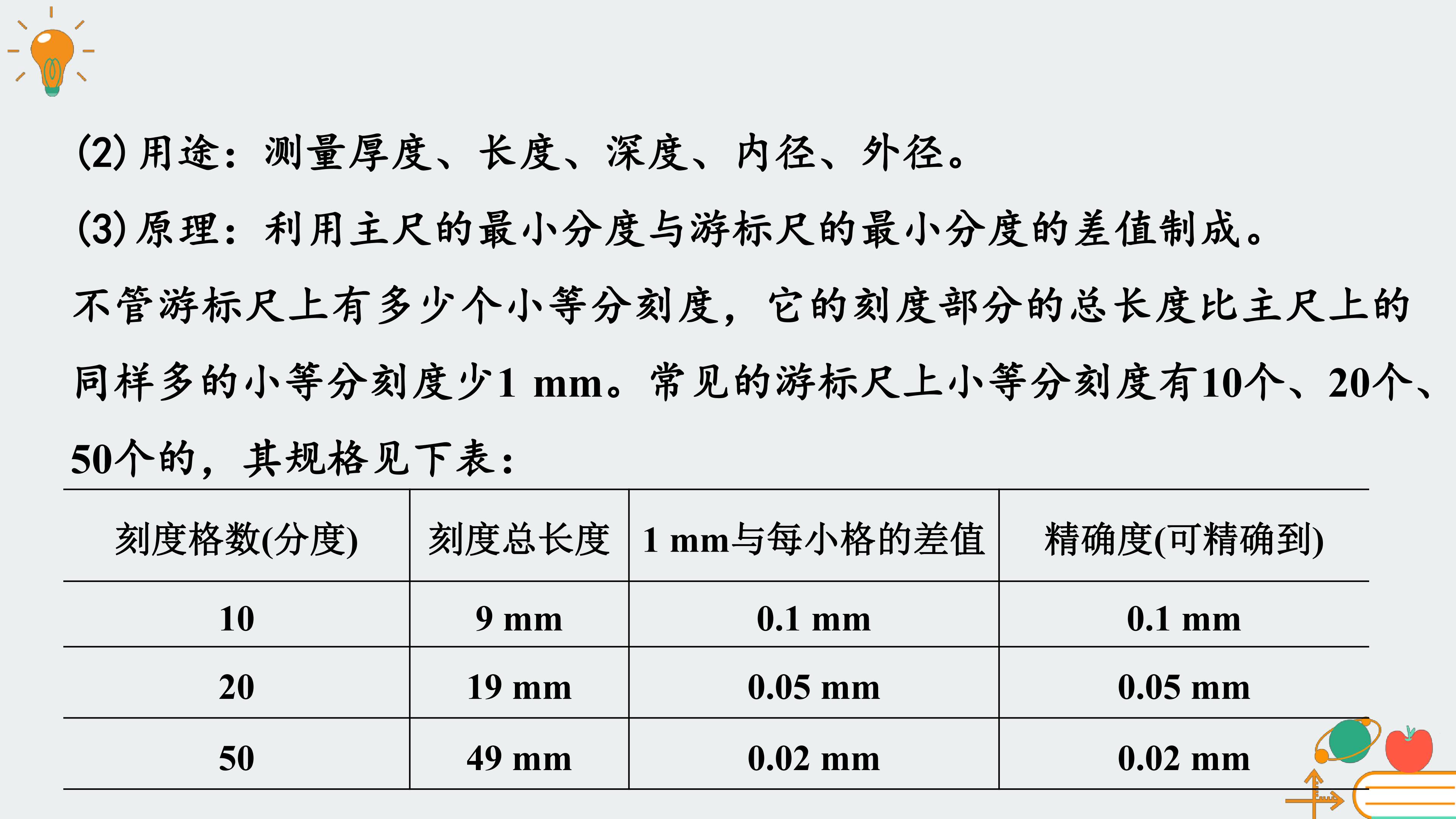

(2)用途：测量厚度、长度、深度、内径、外径。(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少。常见的游标尺上小等分刻度有10个、20个、50个的，其规格见下表：

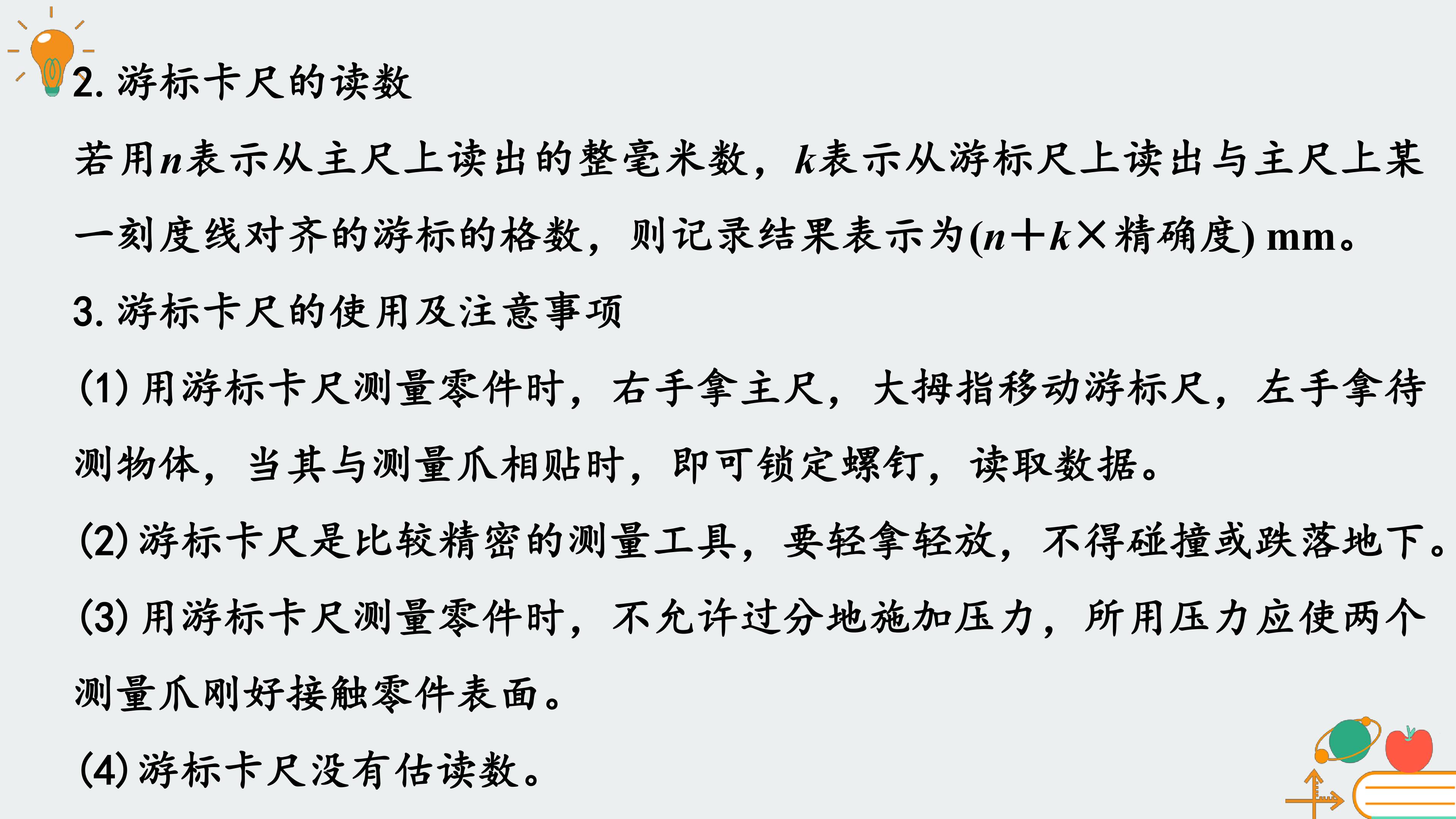

<.游标卡尺的读数若用n表示从主尺上读出的整毫米数，k表示从游标尺上读出与主尺上某一刻度线对齐的游标的格数，则记录结果表示为(n＋k×精确度) mm。3.游标卡尺的使用及注意事项(1)用游标卡尺测量零件时，右手拿主尺，大拇指移动游标尺，左手拿待测物体，当其与测量爪相贴时，即可锁定螺钉，读取数据。(2)游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。(3)用游标卡尺测量零件时，不允许过分地施加压力，所用压力应使两个测量爪刚好接触零件表面。(4)游标卡尺没有估读数。

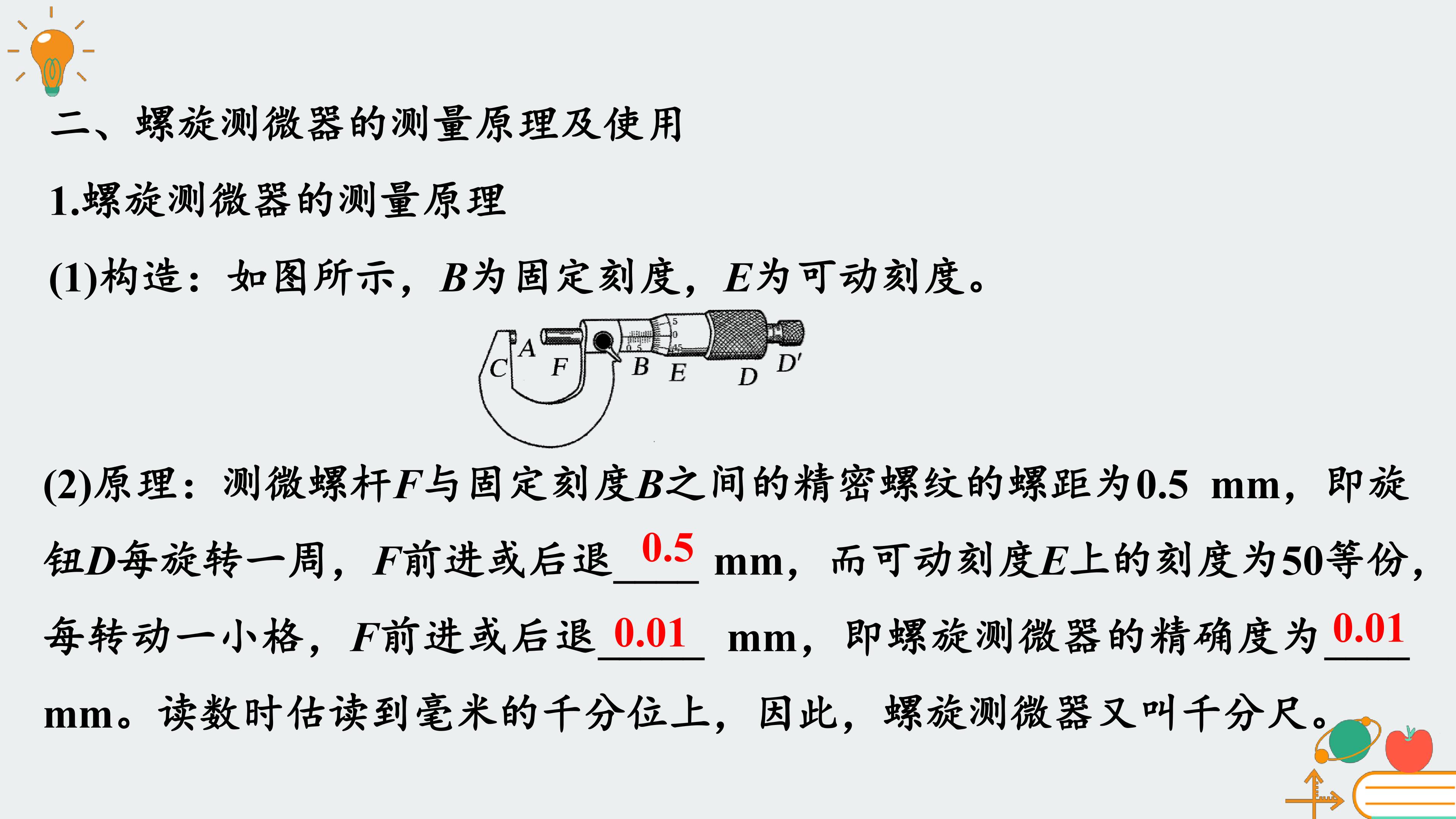

二、螺旋测微器的测量原理及使用1.螺旋测微器的测量原理(1)构造：如图所示，B为固定刻度，E为可动刻度。
(2)原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为，即旋钮D每旋转一周，F前进或后退，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退，即螺旋测微器的精确度为。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。

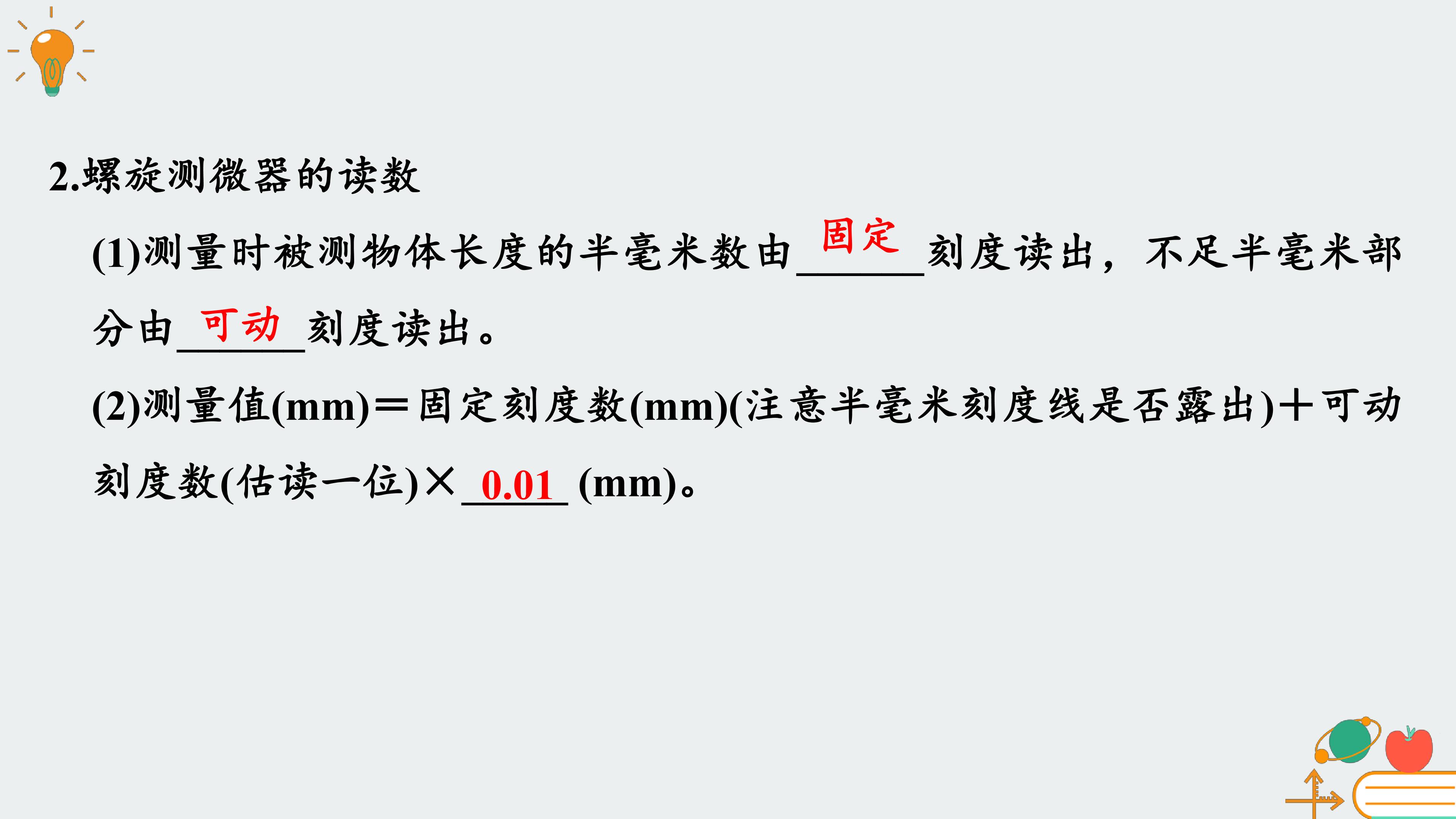

<<<<.螺旋测微器的读数 (1)测量时被测物体长度的半毫米数由刻度读出，不足半毫米部分由刻度读出。 (2)测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)× (mm)。
