《LM393电路设计——光控小夜灯》课件

更新时间：2020-10-20 提供商：网龙网络公司 下载类型：免费下载

文件大小：0.63 MB 分辨率：960*540 文件类型：PPTX

标签： 中央电教馆、 教学资源、 劳动技术、 5级、 课件、 上海科技教育出版社、 微课、 正规教育、 文档、 K12、 教学课件、 视频、 课件、 ZYK、 文档、 素材类型、 微软pptx幻灯片 、 高中、 ZYKB、 二年级全一册

一键领取课件

课件介绍

这是一套关于《《LM393电路设计——光控小夜灯》课件》的素材，格式为PPTX，文件大小为0.63 MB，页数为10页，请使用101教育PPT软件打开使用；

<电路设计——光控小夜灯

学科：高中劳动技术年级：高二学校：虹口区青少年活动中心执教：陈思佳

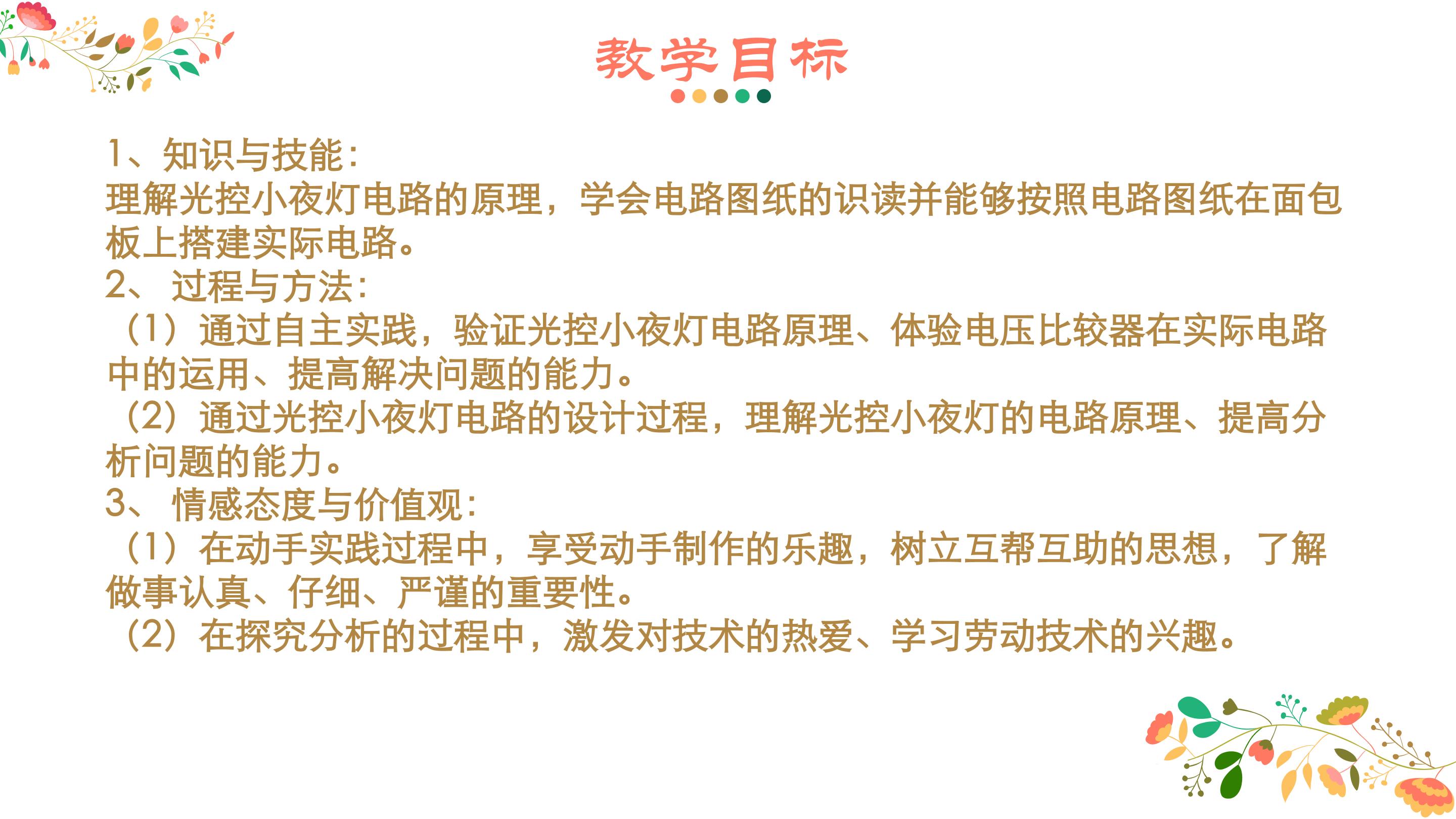

教学目标

<、知识与技能：理解光控小夜灯电路的原理，学会电路图纸的识读并能够按照电路图纸在面包板上搭建实际电路。2、 过程与方法：（1）通过自主实践，验证光控小夜灯电路原理、体验电压比较器在实际电路中的运用、提高解决问题的能力。（2）通过光控小夜灯电路的设计过程，理解光控小夜灯的电路原理、提高分析问题的能力。3、 情感态度与价值观：（1）在动手实践过程中，享受动手制作的乐趣，树立互帮互助的思想，了解做事认真、仔细、严谨的重要性。（2）在探究分析的过程中，激发对技术的热爱、学习劳动技术的兴趣。

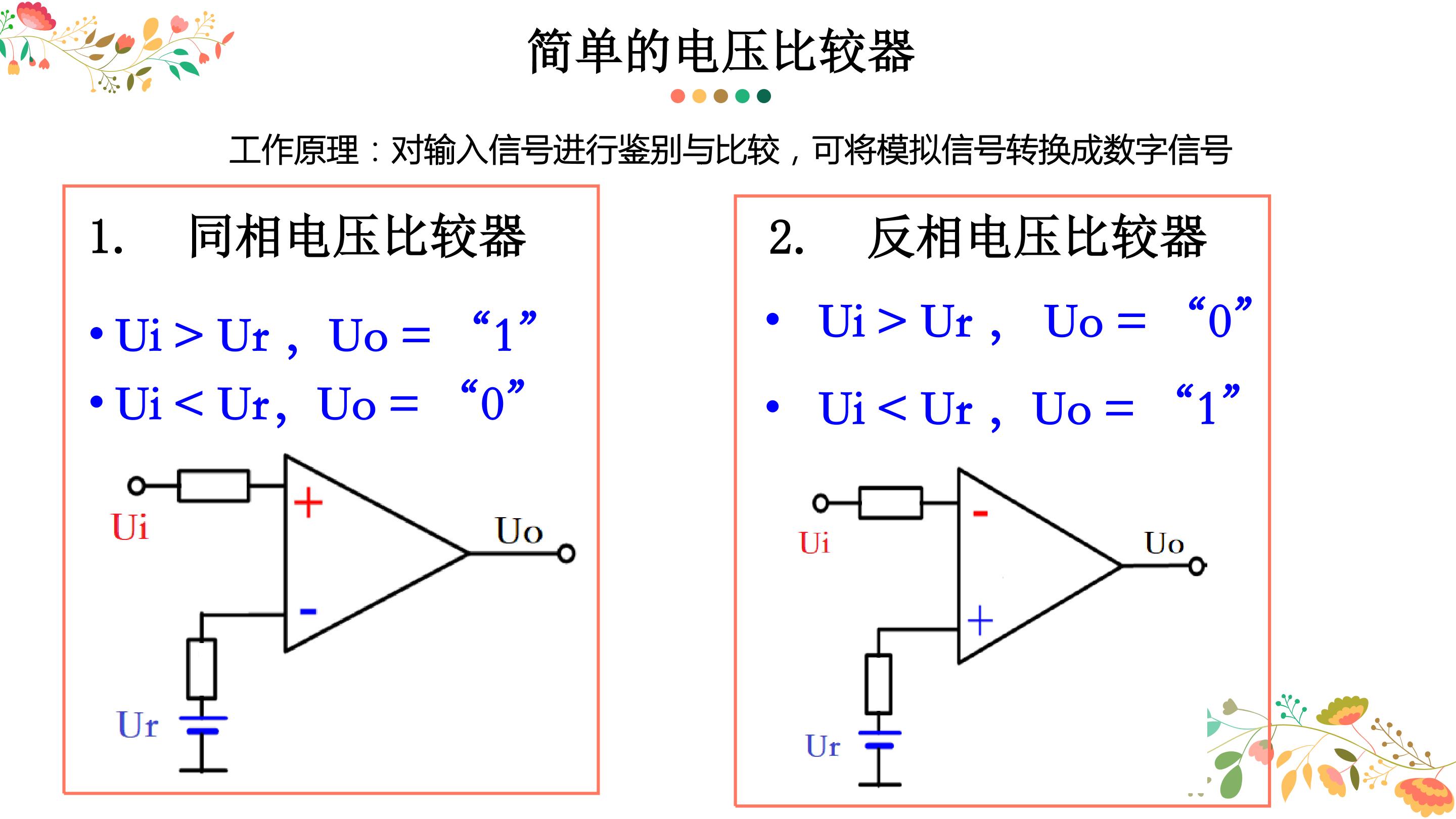

简单的电压比较器

< > Ur ，Uo = “1” Ui < Ur，Uo = “0”

< > Ur ， Uo = “0”Ui < Ur ，Uo = “1”

<. 同相电压比较器
