第九章 电路 复习课件
电路

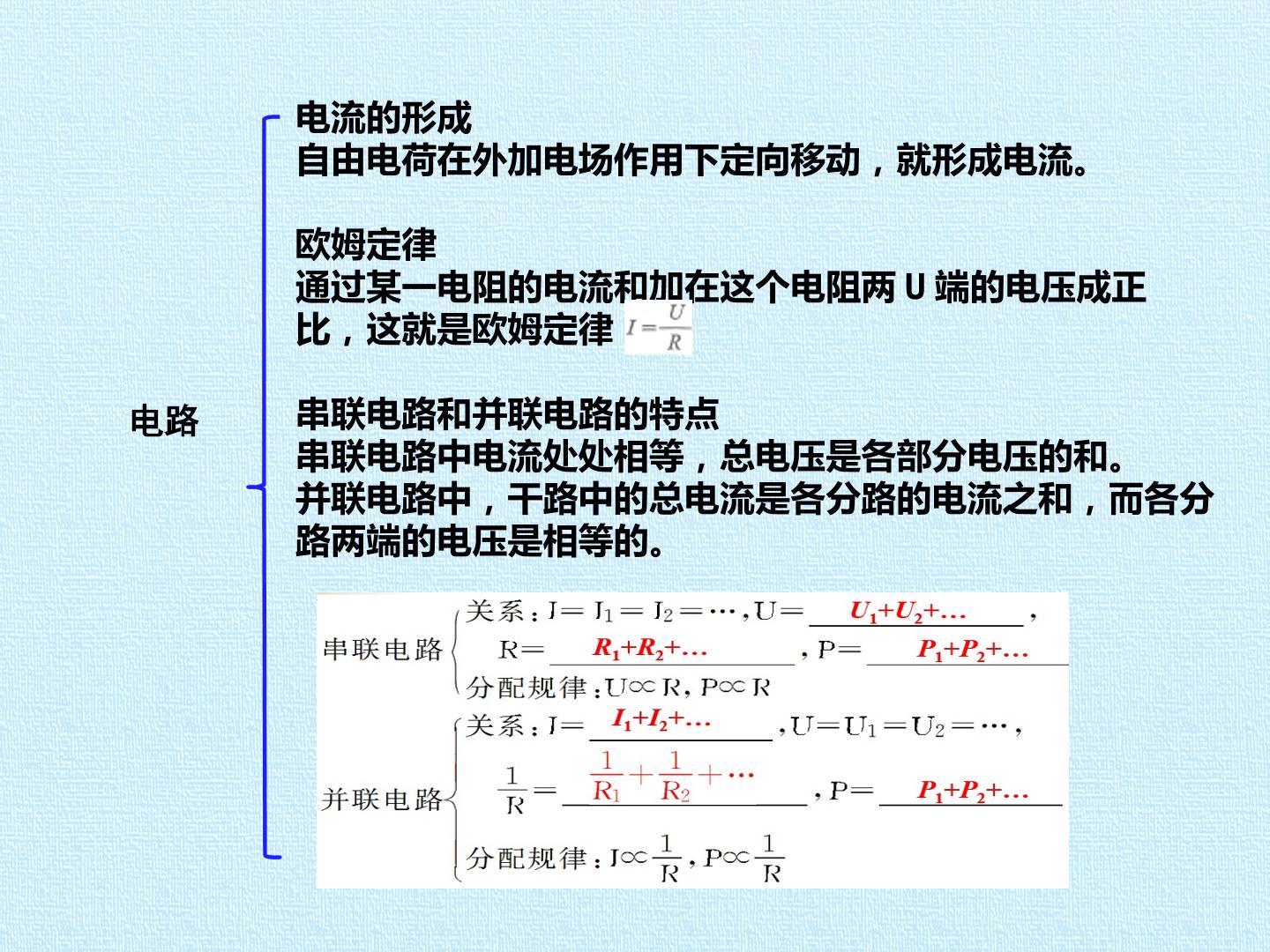

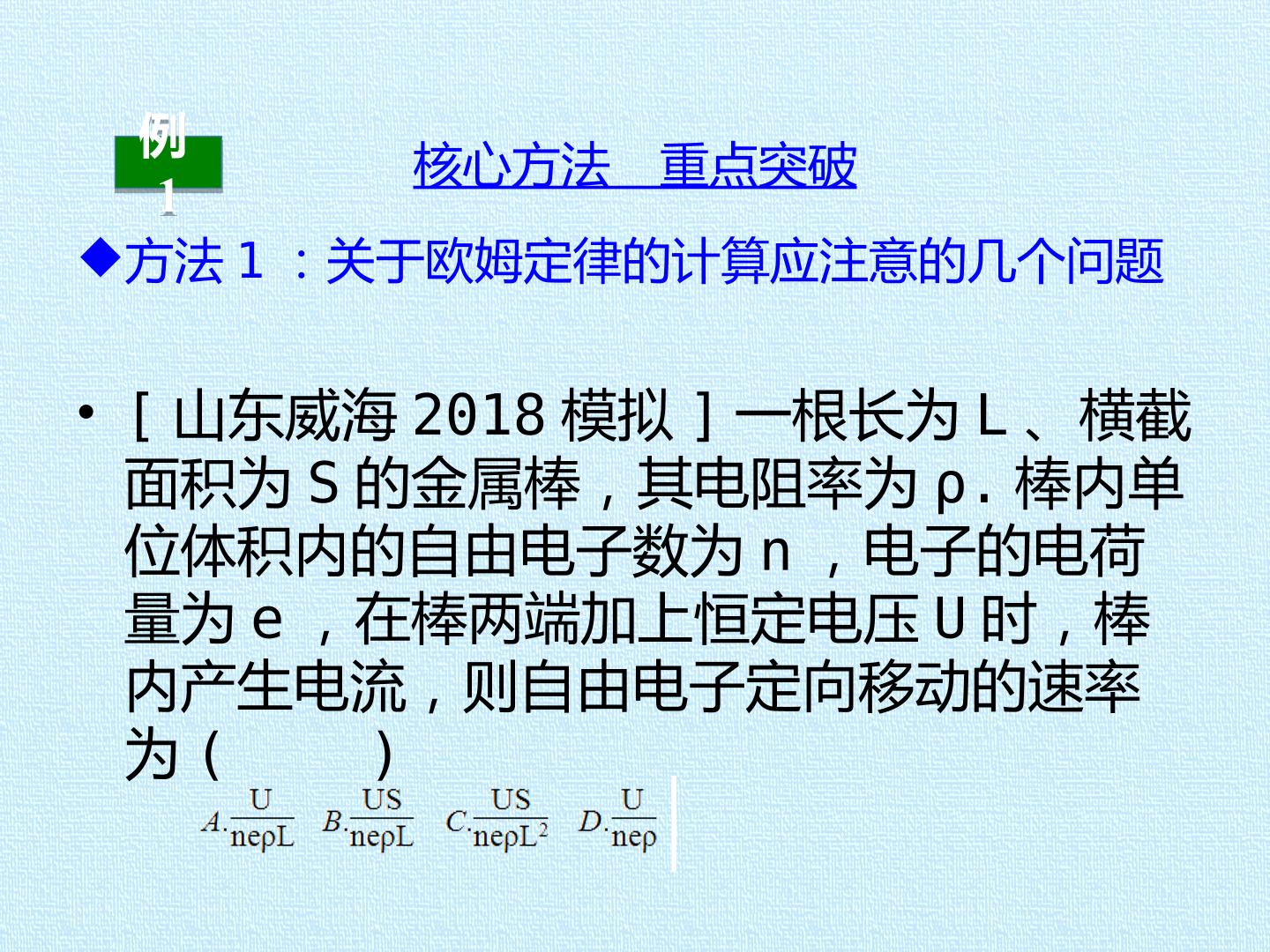

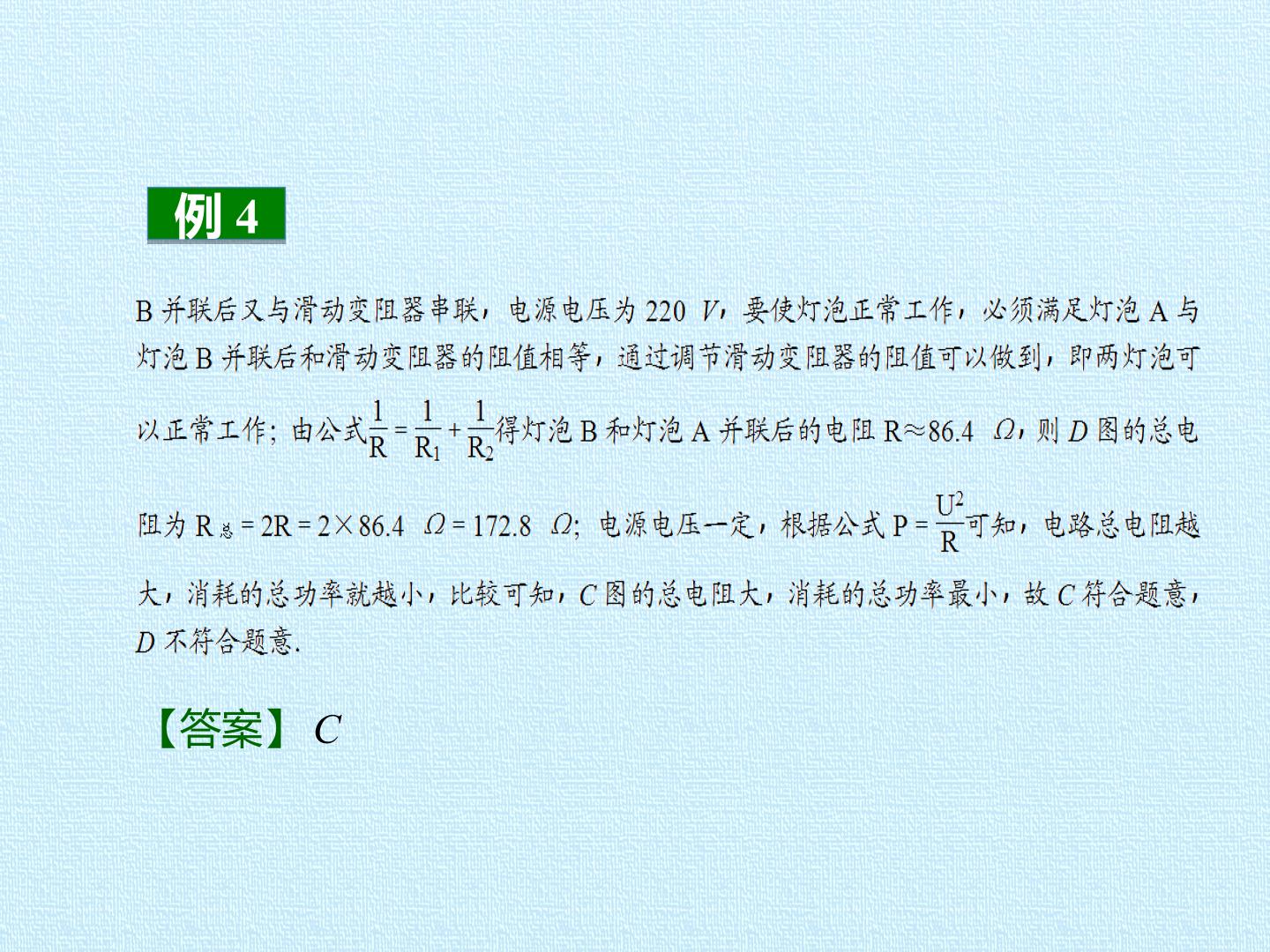

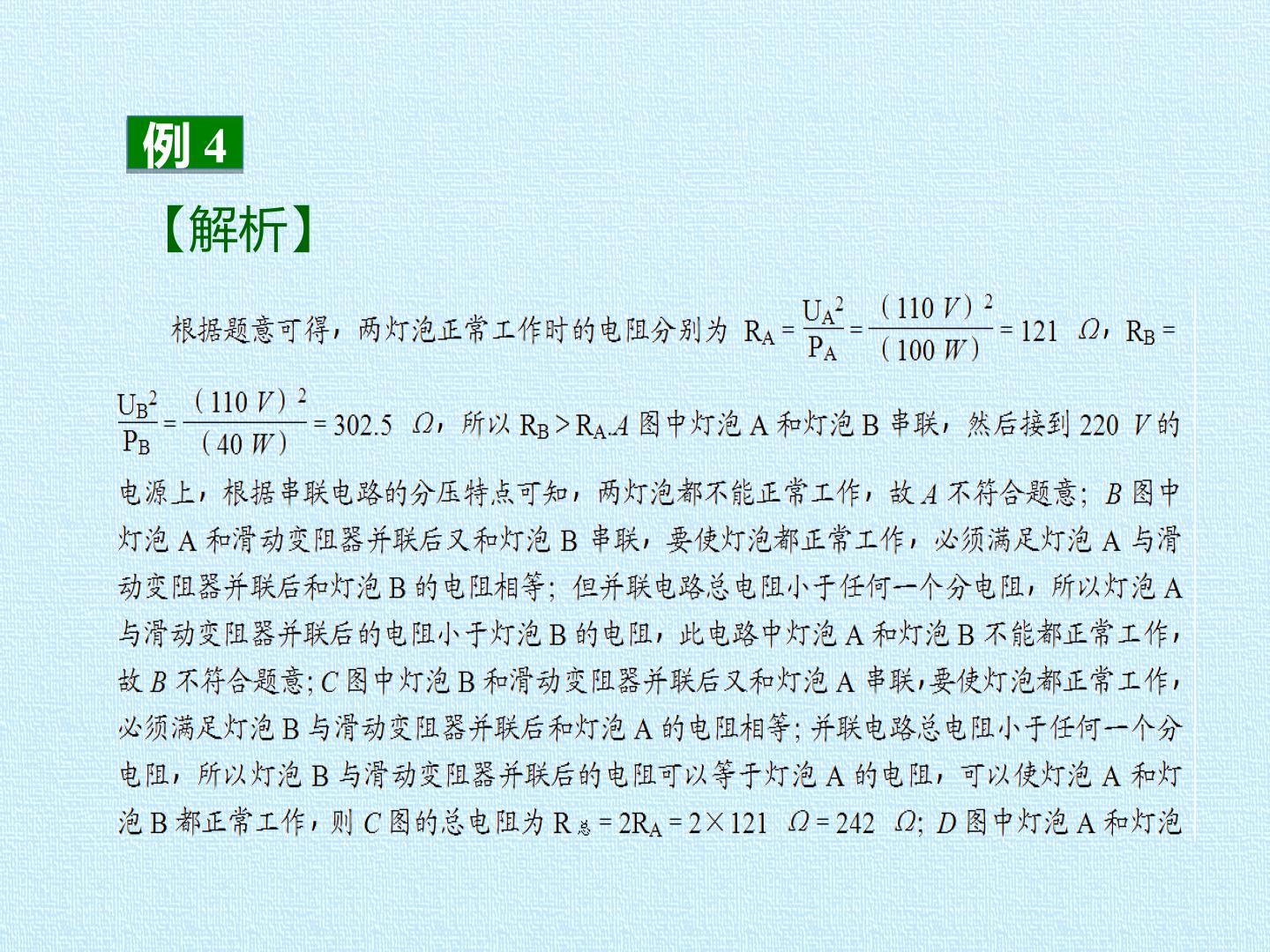

电流的形成自由电荷在外加电场作用下定向移动,就形成电流。欧姆定律通过某一电阻的电流和加在这个电阻两U端的电压成正比,这就是欧姆定律,即串联电路和并联电路的特点串联电路中电流处处相等,总电压是各部分电压的和。并联电路中,干路中的总电流是各分路的电流之和,而各分路两端的电压是相等的。

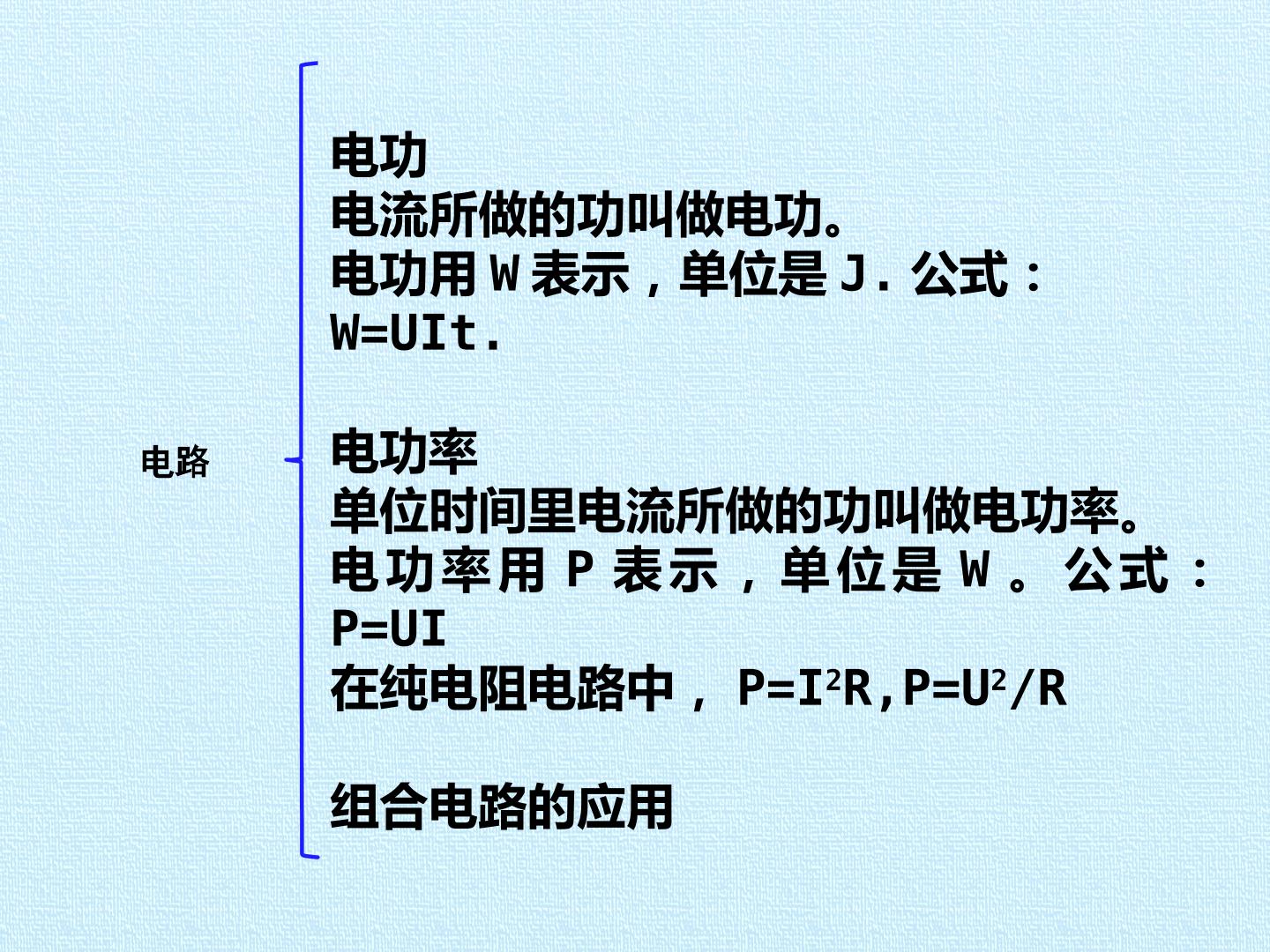

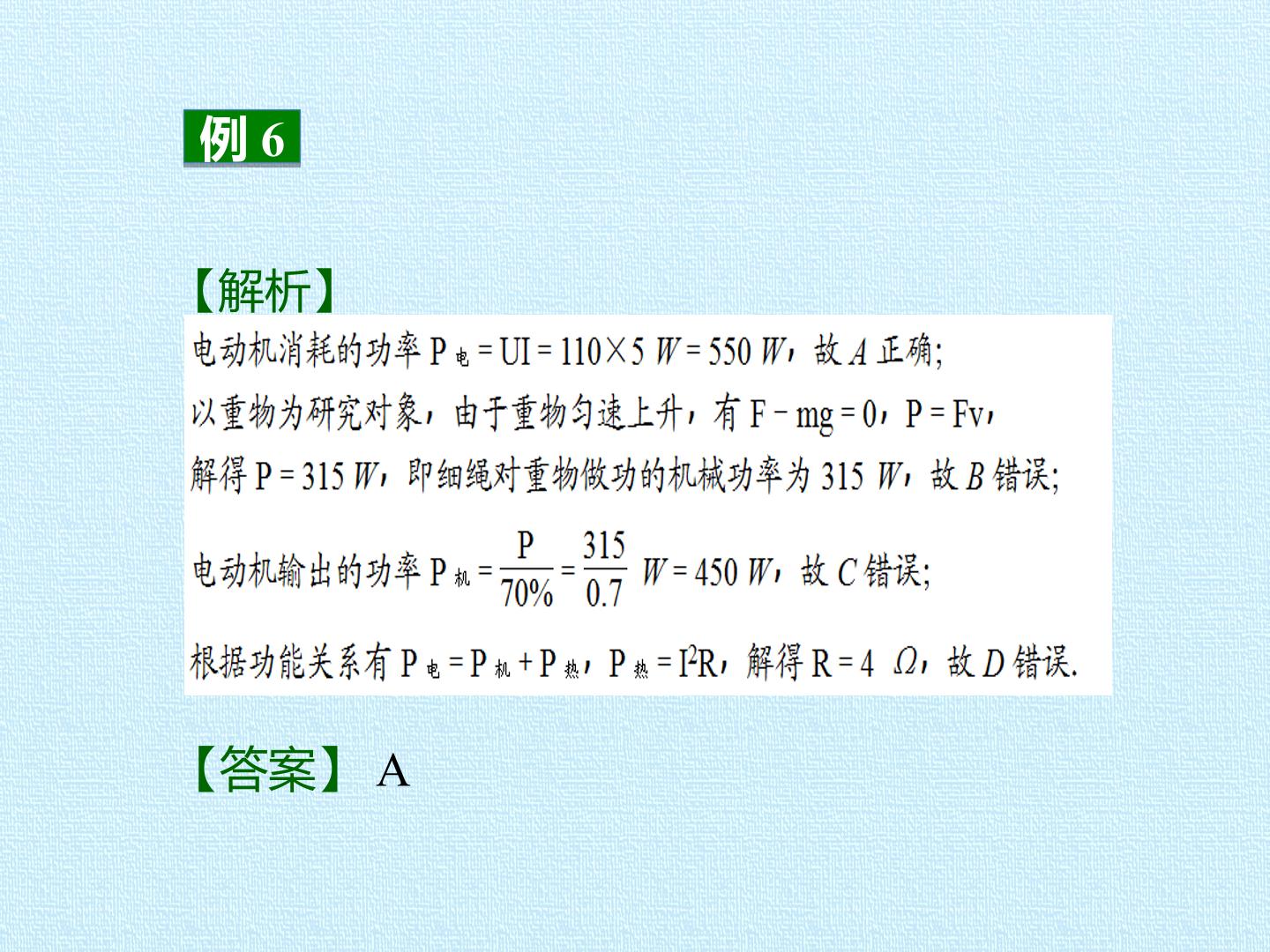

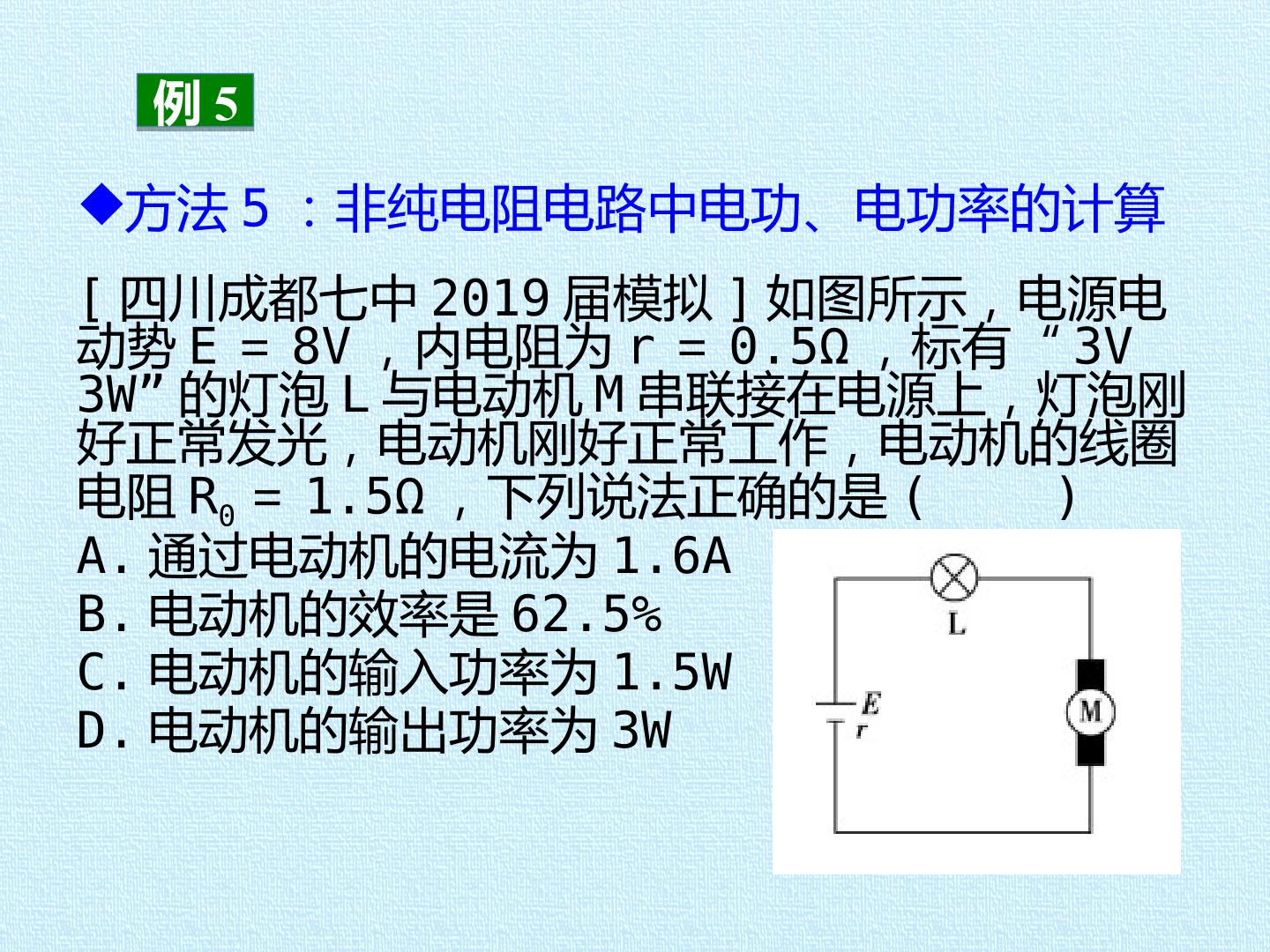

电功电流所做的功叫做电功。电功用W表示,单位是J.公式:.电功率单位时间里电流所做的功叫做电功率。电功率用P表示,单位是W。公式:在纯电阻电路中,/R组合电路的应用
电路

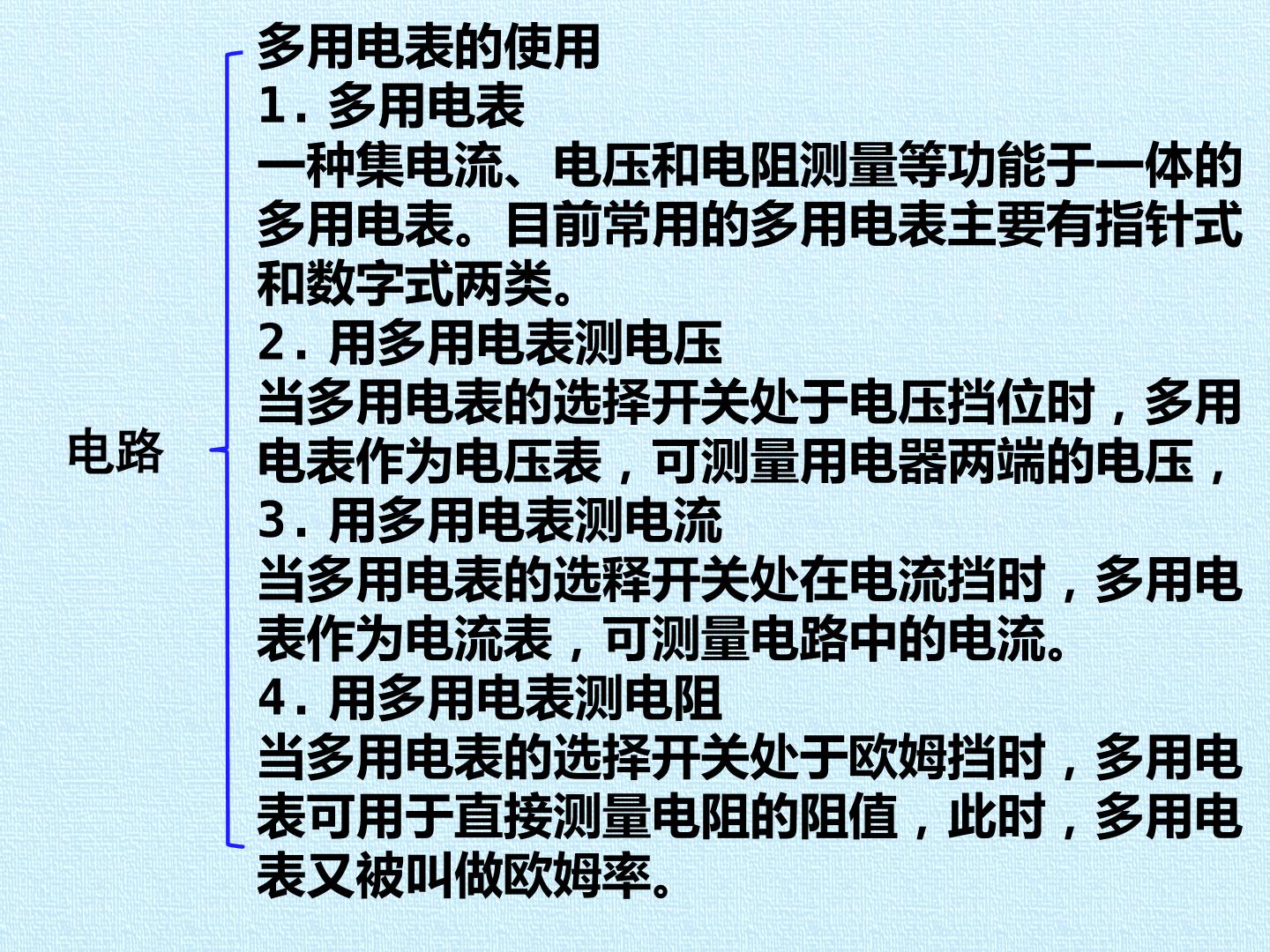

多用电表的使用1.多用电表一种集电流、电压和电阻测量等功能于一体的多用电表。目前常用的多用电表主要有指针式和数字式两类。2.用多用电表测电压当多用电表的选择开关处于电压挡位时,多用电表作为电压表,可测量用电器两端的电压,3.用多用电表测电流当多用电表的选释开关处在电流挡时,多用电表作为电流表,可测量电路中的电流。4.用多用电表测电阻当多用电表的选择开关处于欧姆挡时,多用电表可用于直接测量电阻的阻值,此时,多用电表又被叫做欧姆率。
电路
