第二章 恒定电流复习课件
=
>

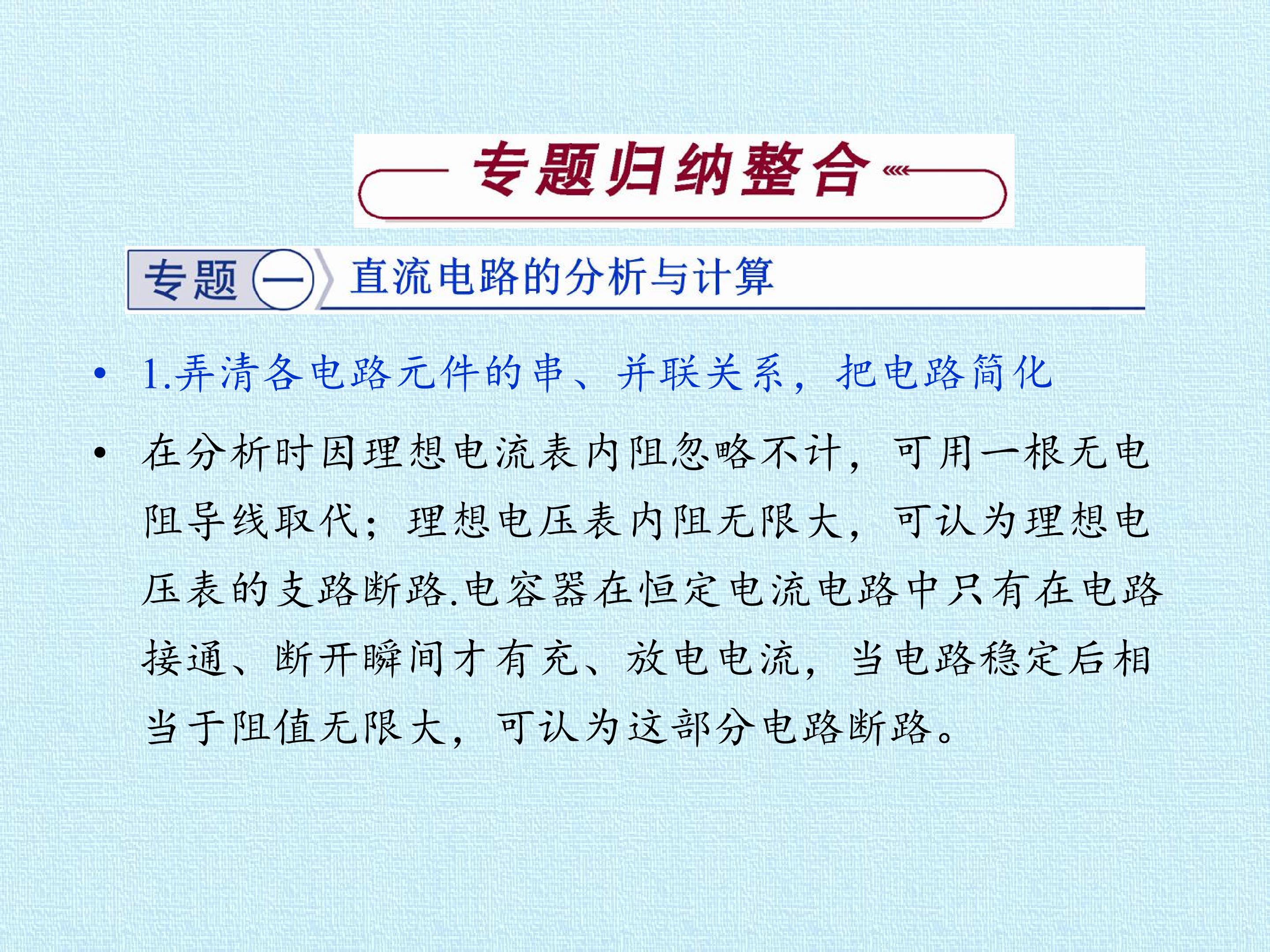

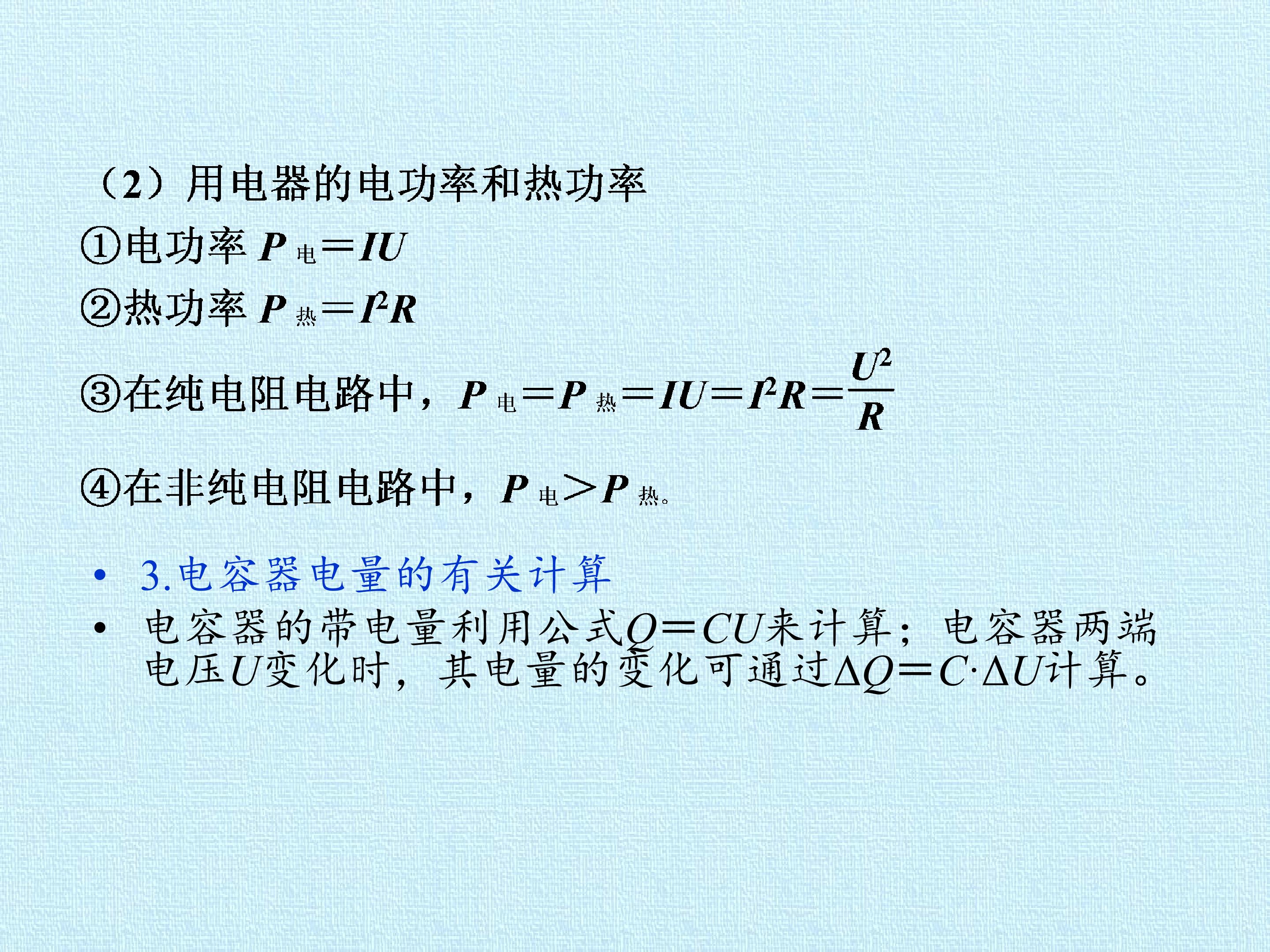

<<.弄清各电路元件的串、并联关系，把电路简化在分析时因理想电流表内阻忽略不计，可用一根无电阻导线取代；理想电压表内阻无限大，可认为理想电压表的支路断路.电容器在恒定电流电路中只有在电路接通、断开瞬间才有充、放电电流，当电路稳定后相当于阻值无限大，可认为这部分电路断路。<.电容器电量的有关计算电容器的带电量利用公式Q＝CU来计算；电容器两端电压U变化时，其电量的变化可通过ΔQ＝C·ΔU计算。

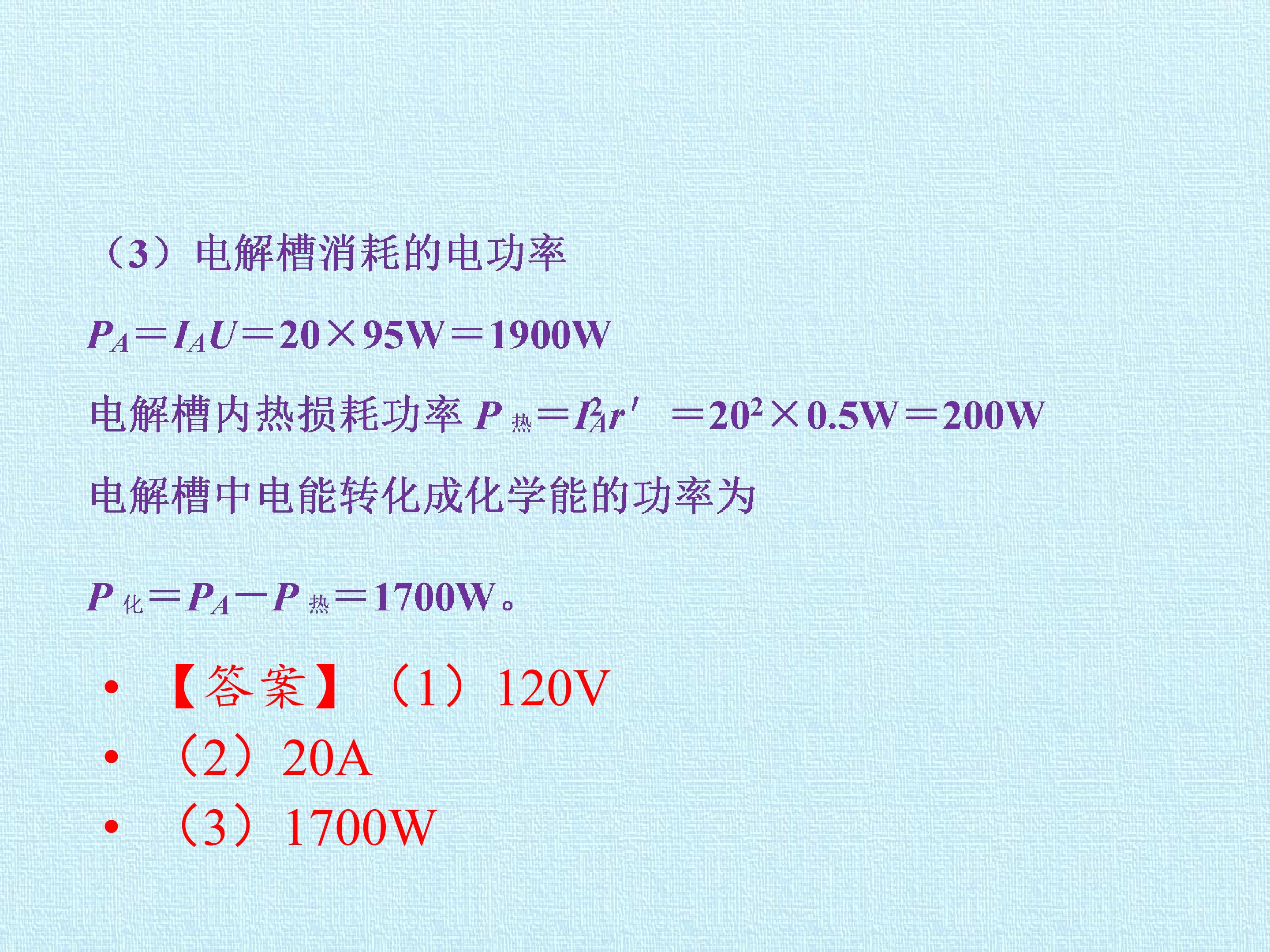

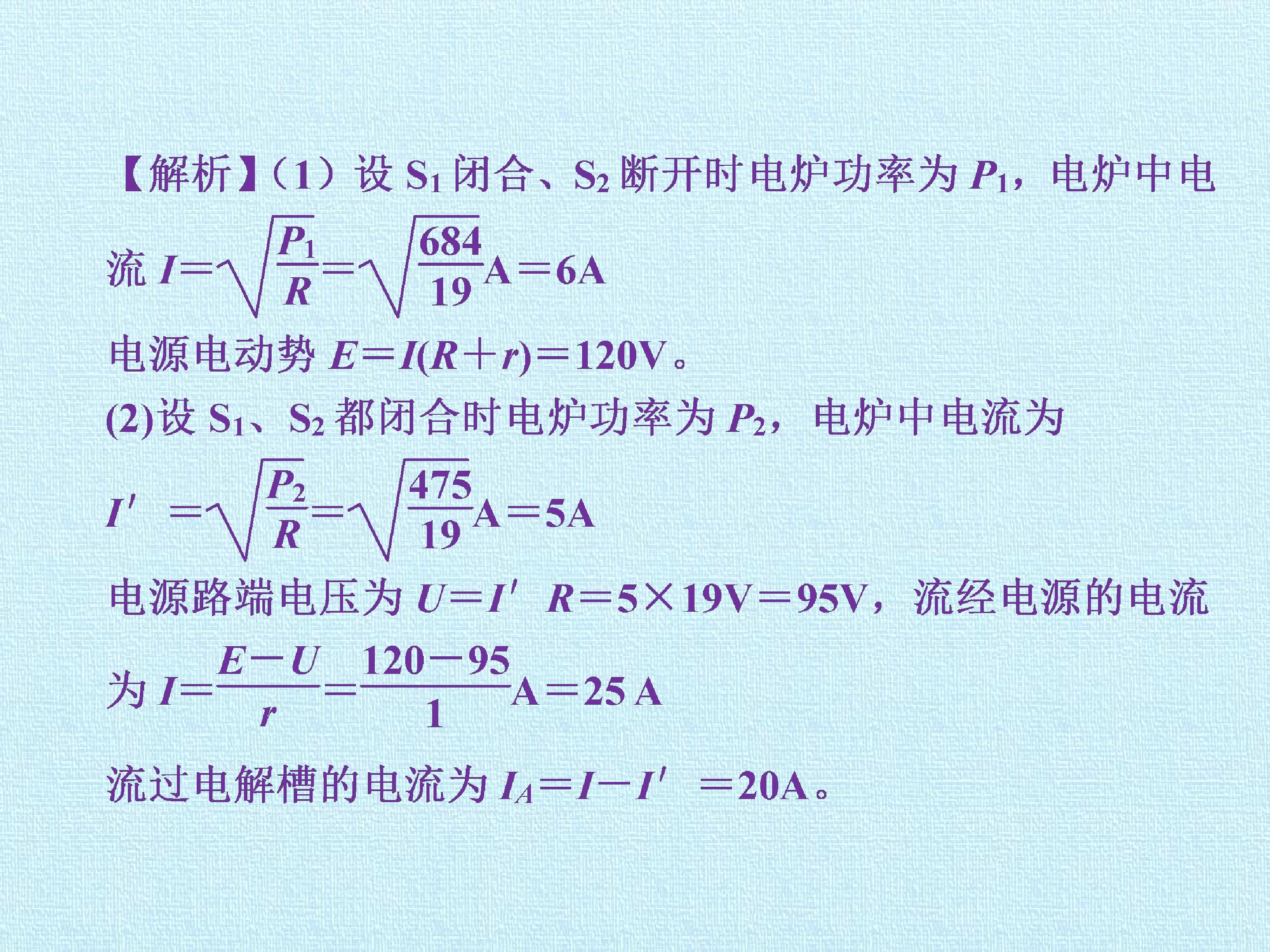

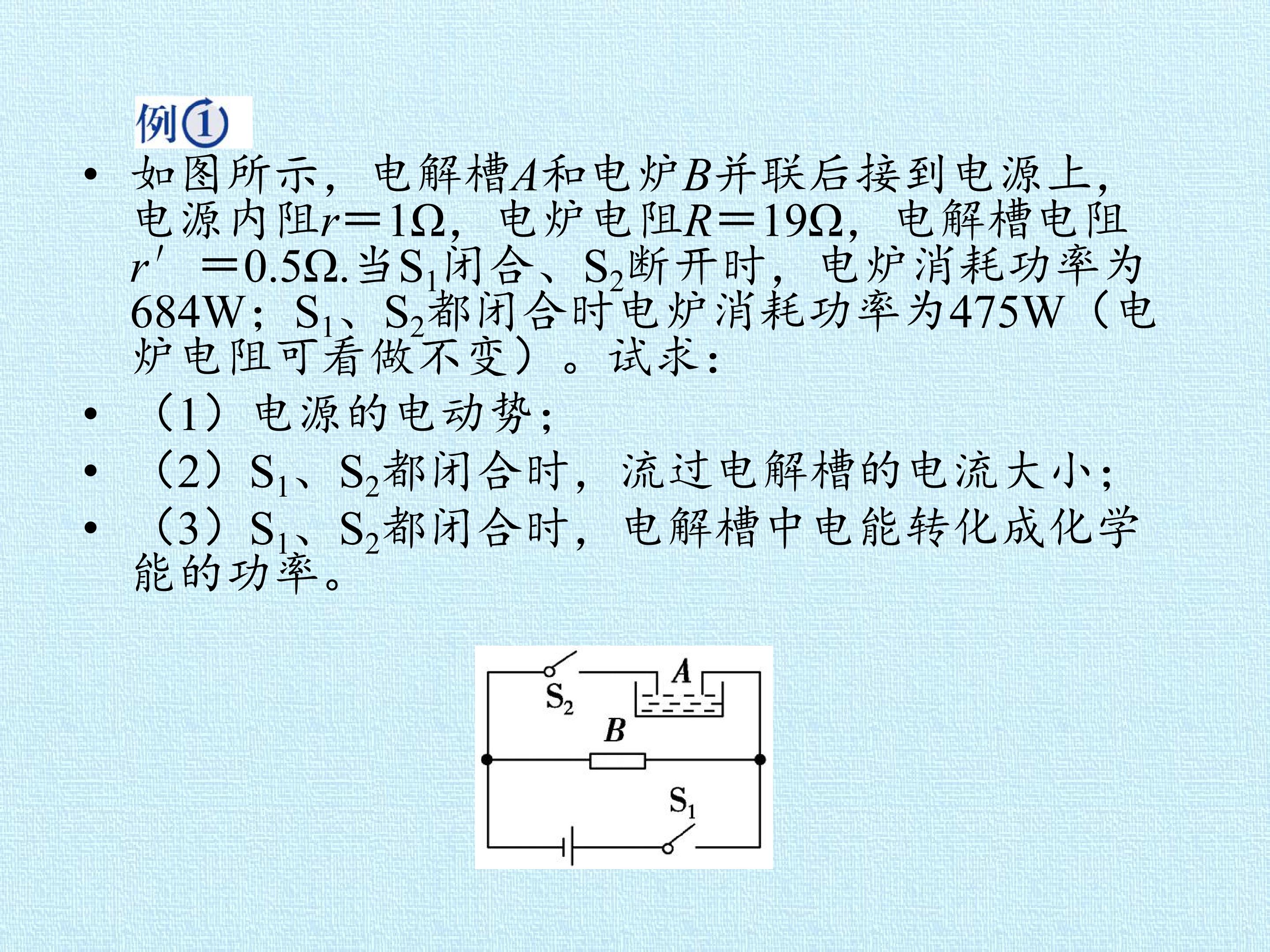

如图所示，电解槽A和电炉B并联后接到电源上，电源内阻r＝1Ω，电炉电阻R＝19Ω，电解槽电阻r′＝Ω.当S1闭合、S2断开时，电炉消耗功率为；S1、S2都闭合时电炉消耗功率为（电炉电阻可看做不变）。试求：（1）电源的电动势；（2）S1、S2都闭合时，流过电解槽的电流大小；（3）S1、S2都闭合时，电解槽中电能转化成化学能的功率。
【答案】（1）（2） （3）

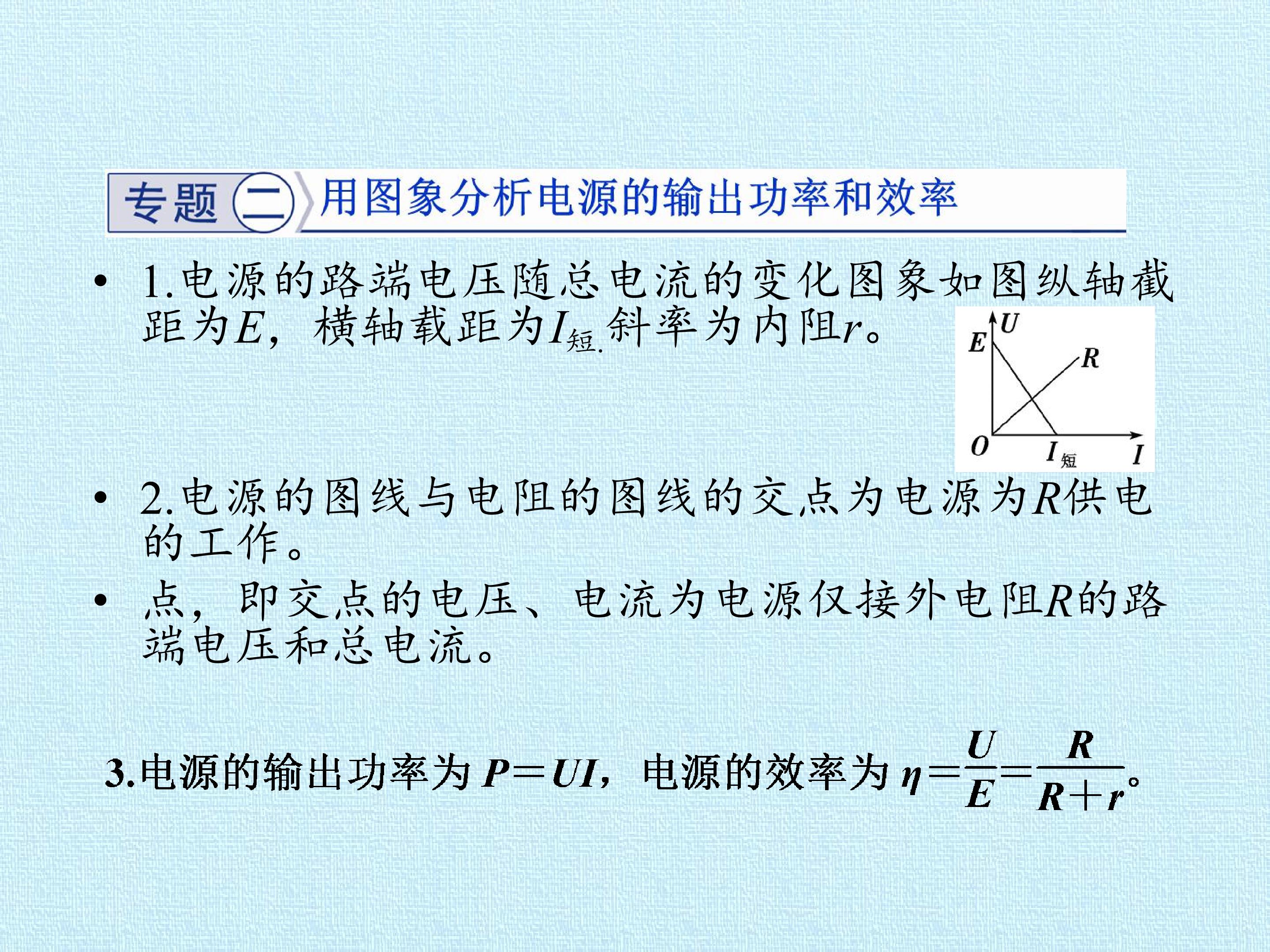

<.电源的路端电压随总电流的变化图象如图纵轴截距为E，横轴载距为I短.斜率为内阻r。2.电源的图线与电阻的图线的交点为电源为R供电的工作。点，即交点的电压、电流为电源仅接外电阻R的路端电压和总电流。

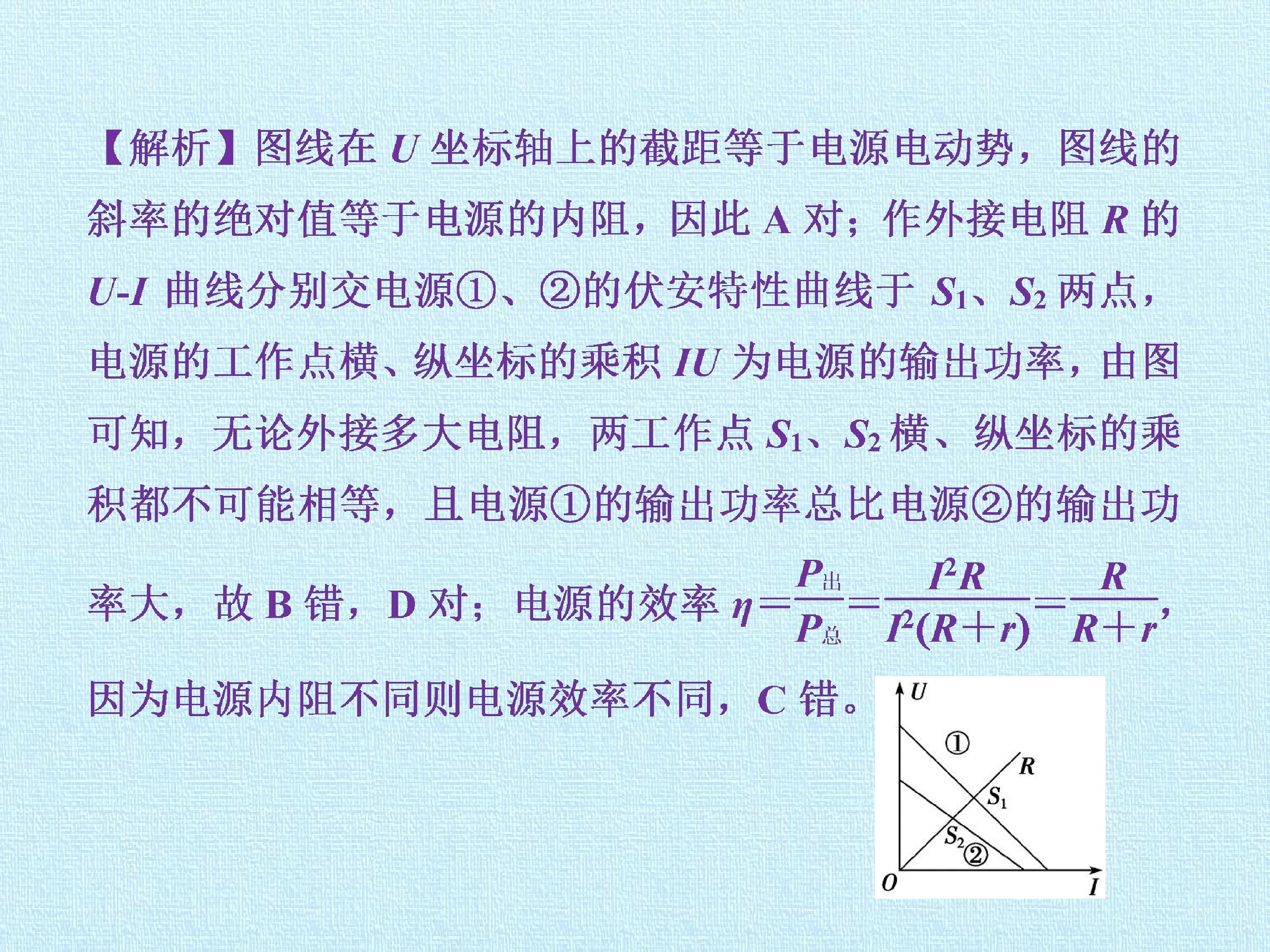

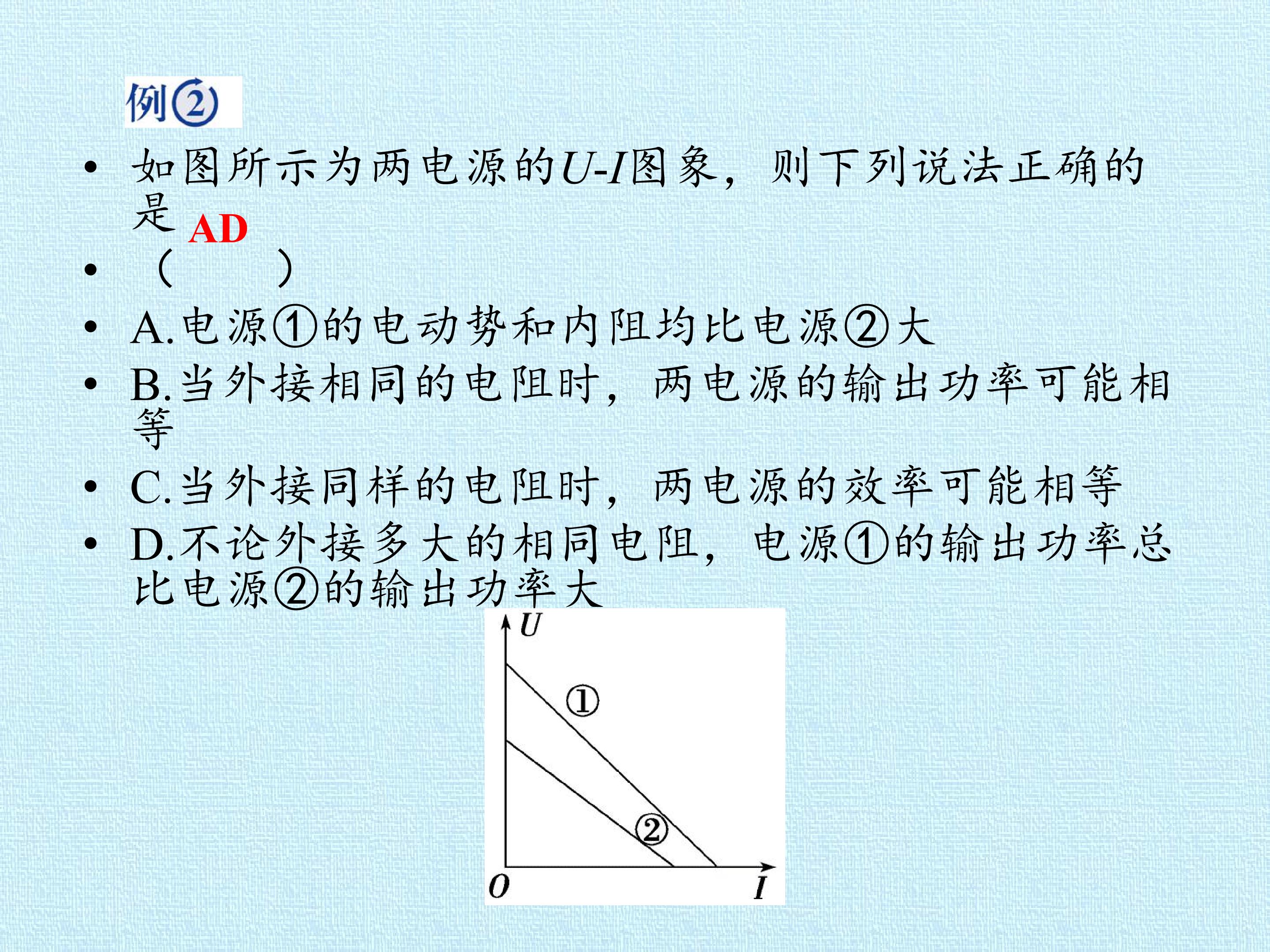

如图所示为两电源的UI图象，则下列说法正确的是（）A.电源①的电动势和内阻均比电源②大B.当外接相同的电阻时，两电源的输出功率可能相等C.当外接同样的电阻时，两电源的效率可能相等D.不论外接多大的相同电阻，电源①的输出功率总比电源②的输出功率大
