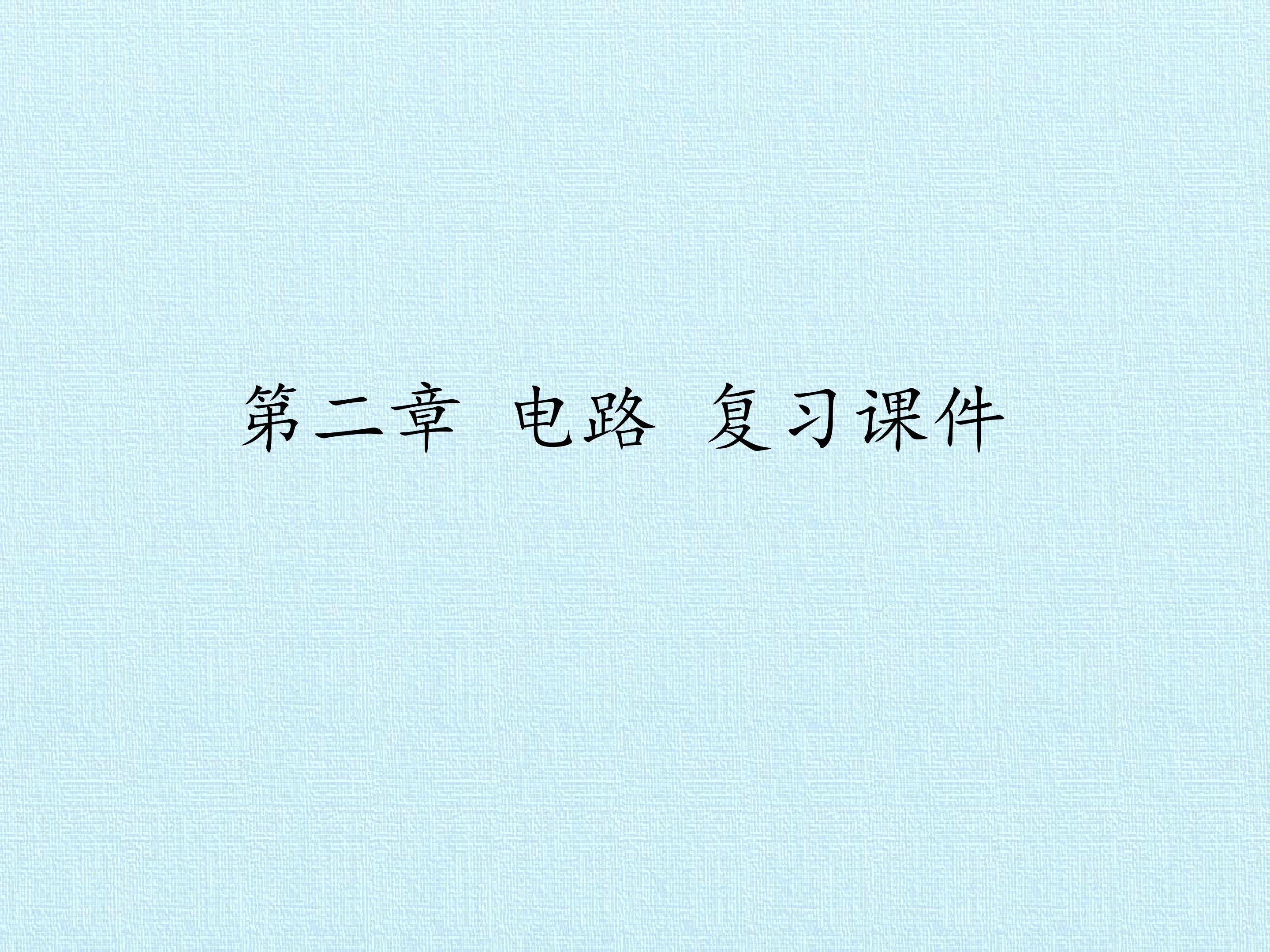

第二章 电路 复习课件

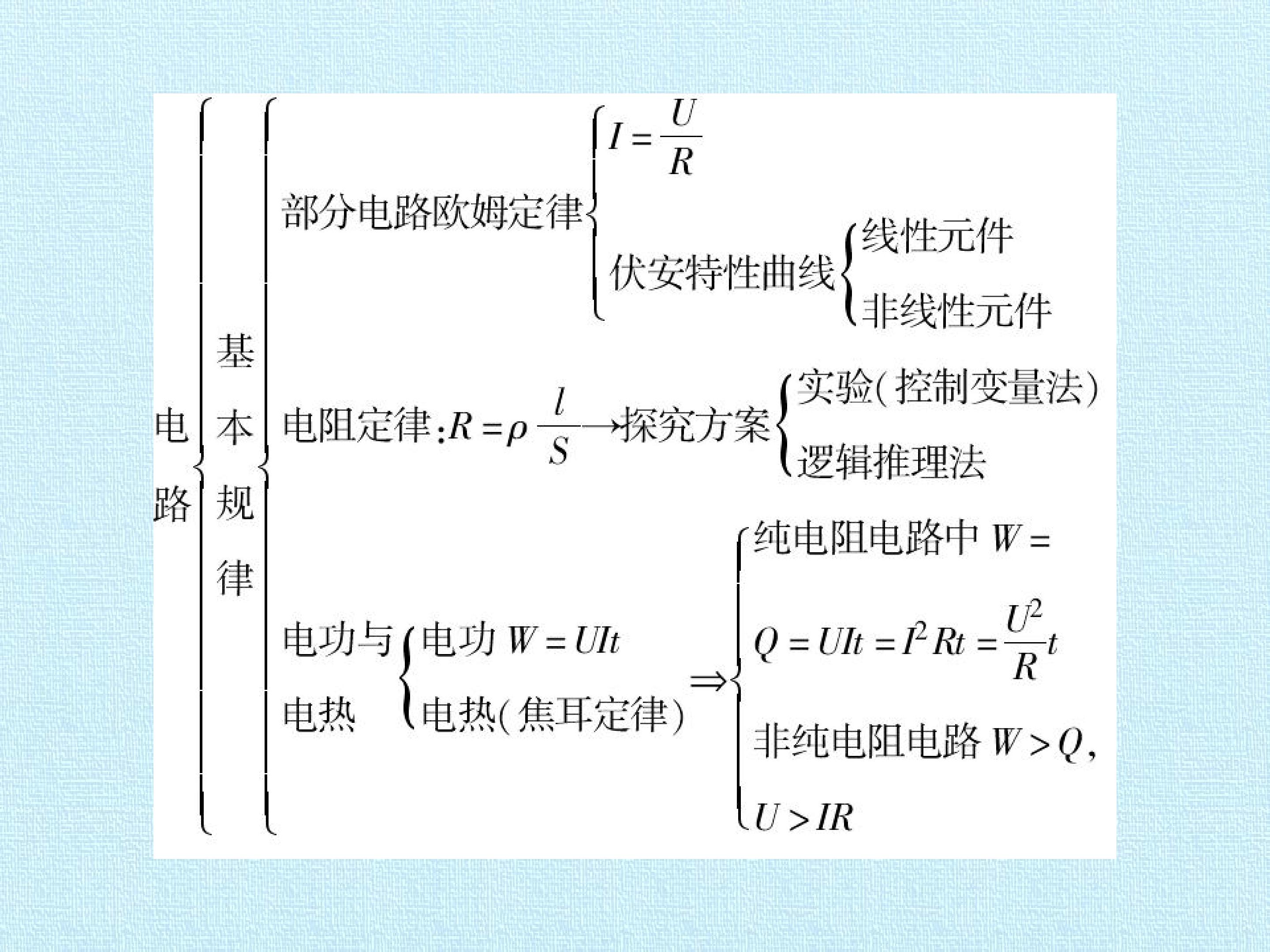

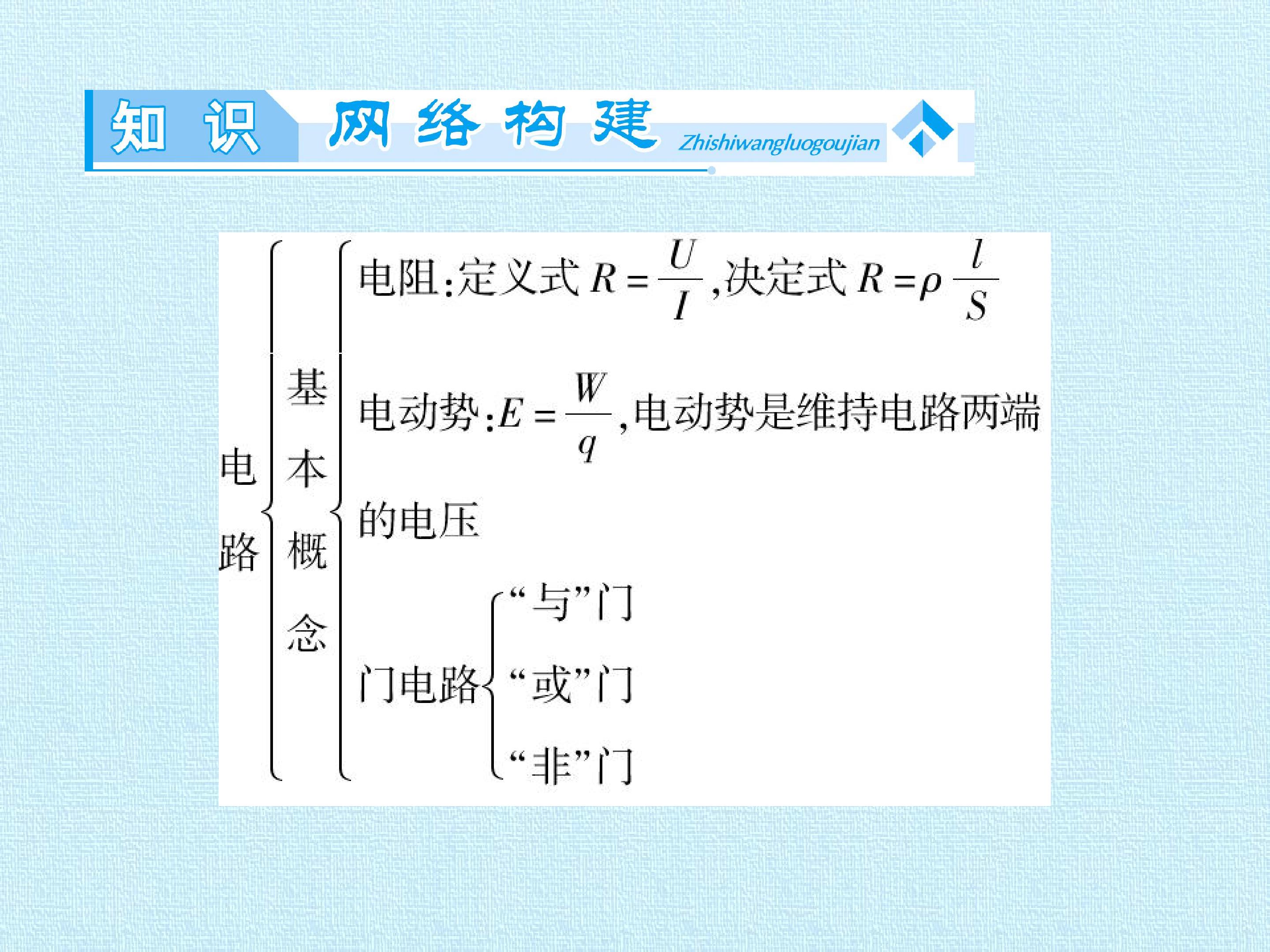

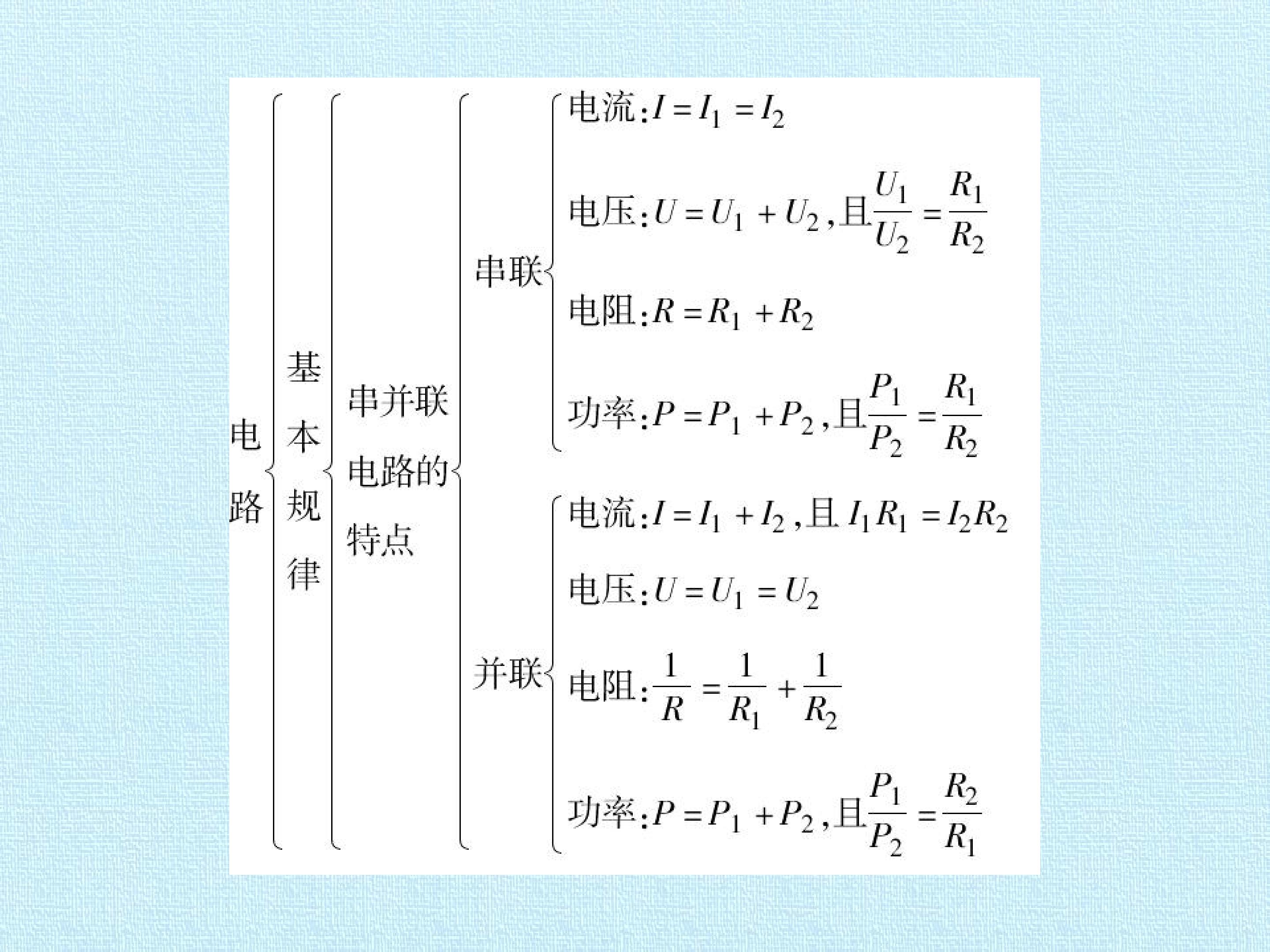

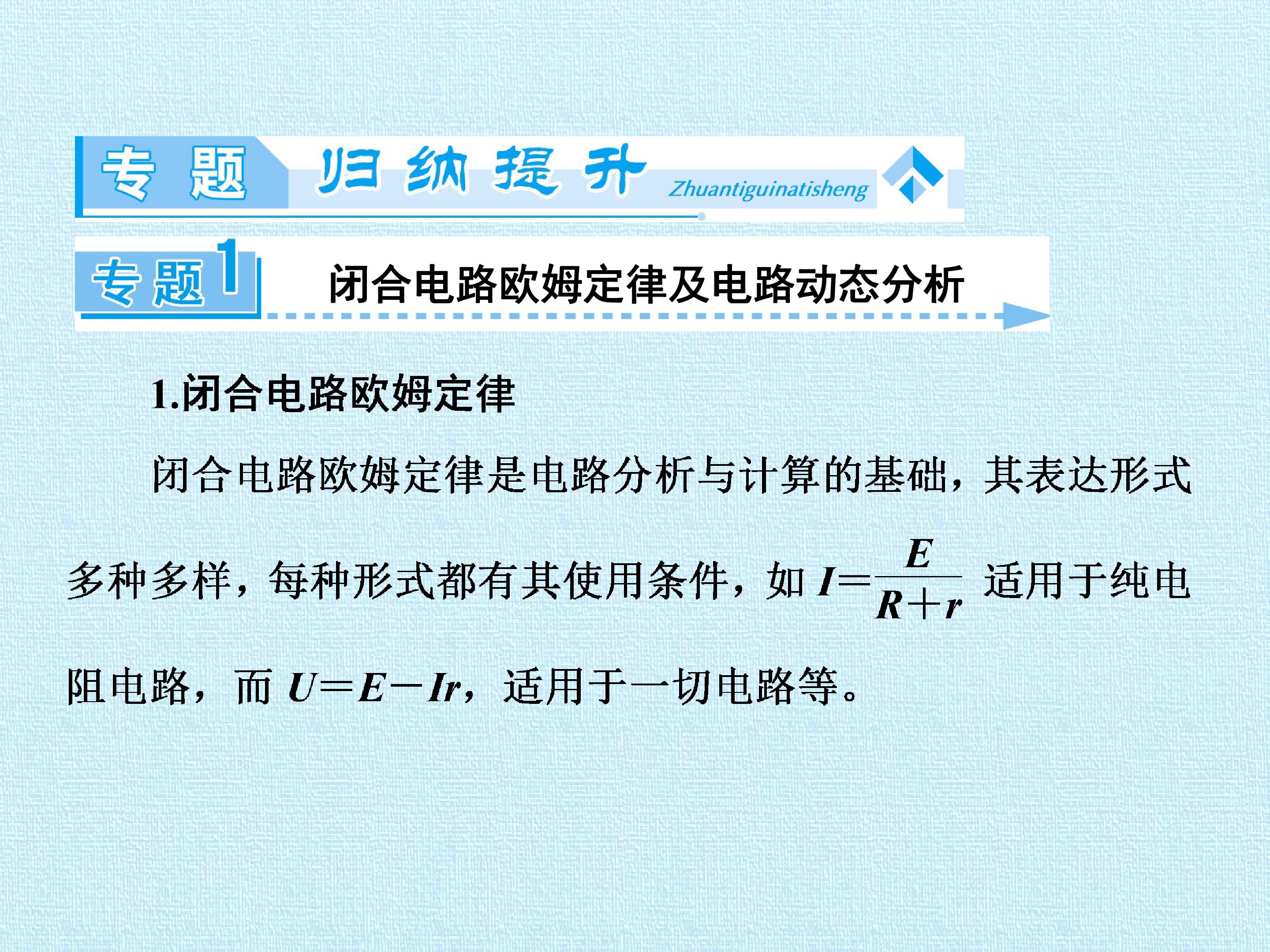

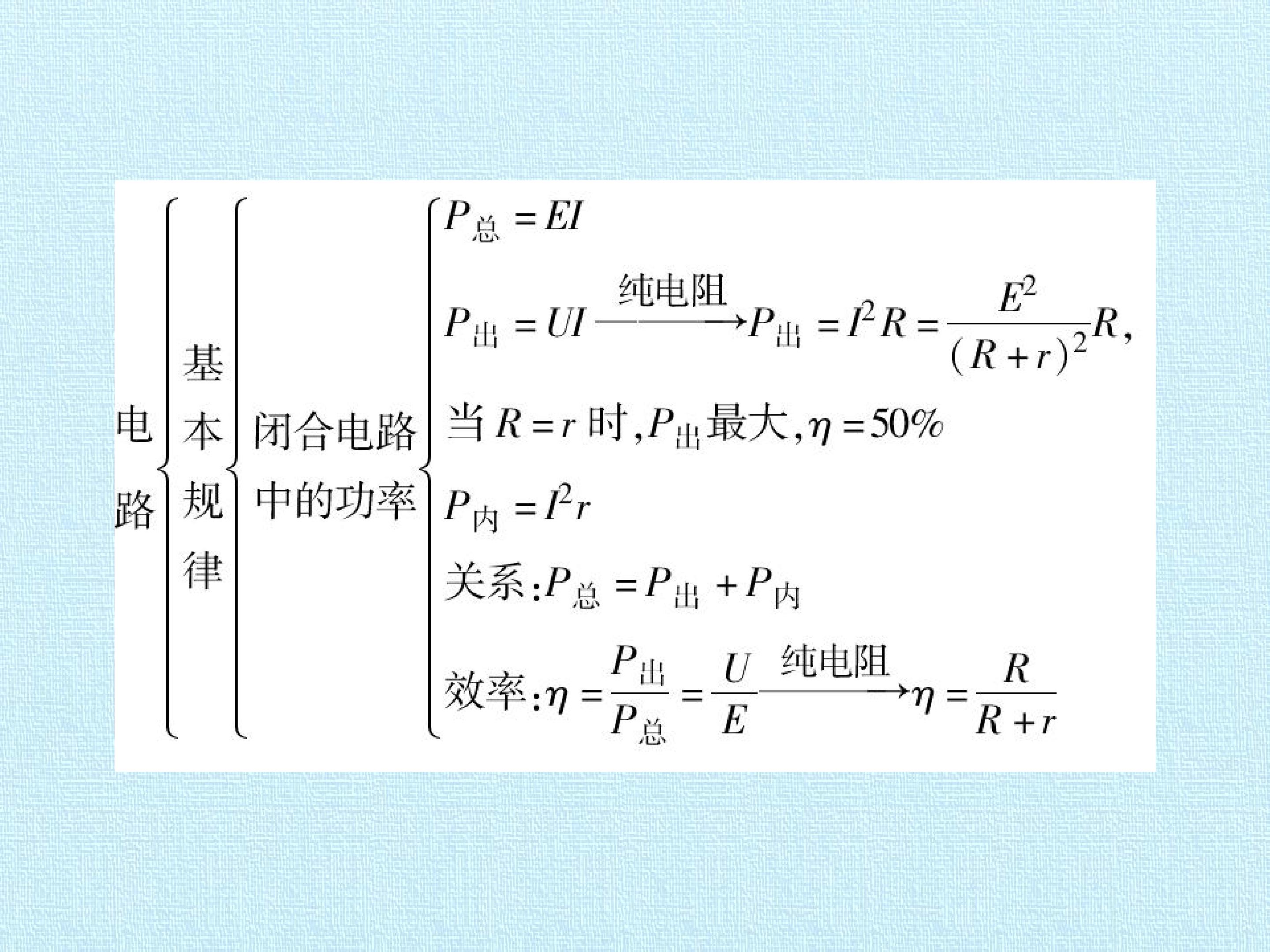

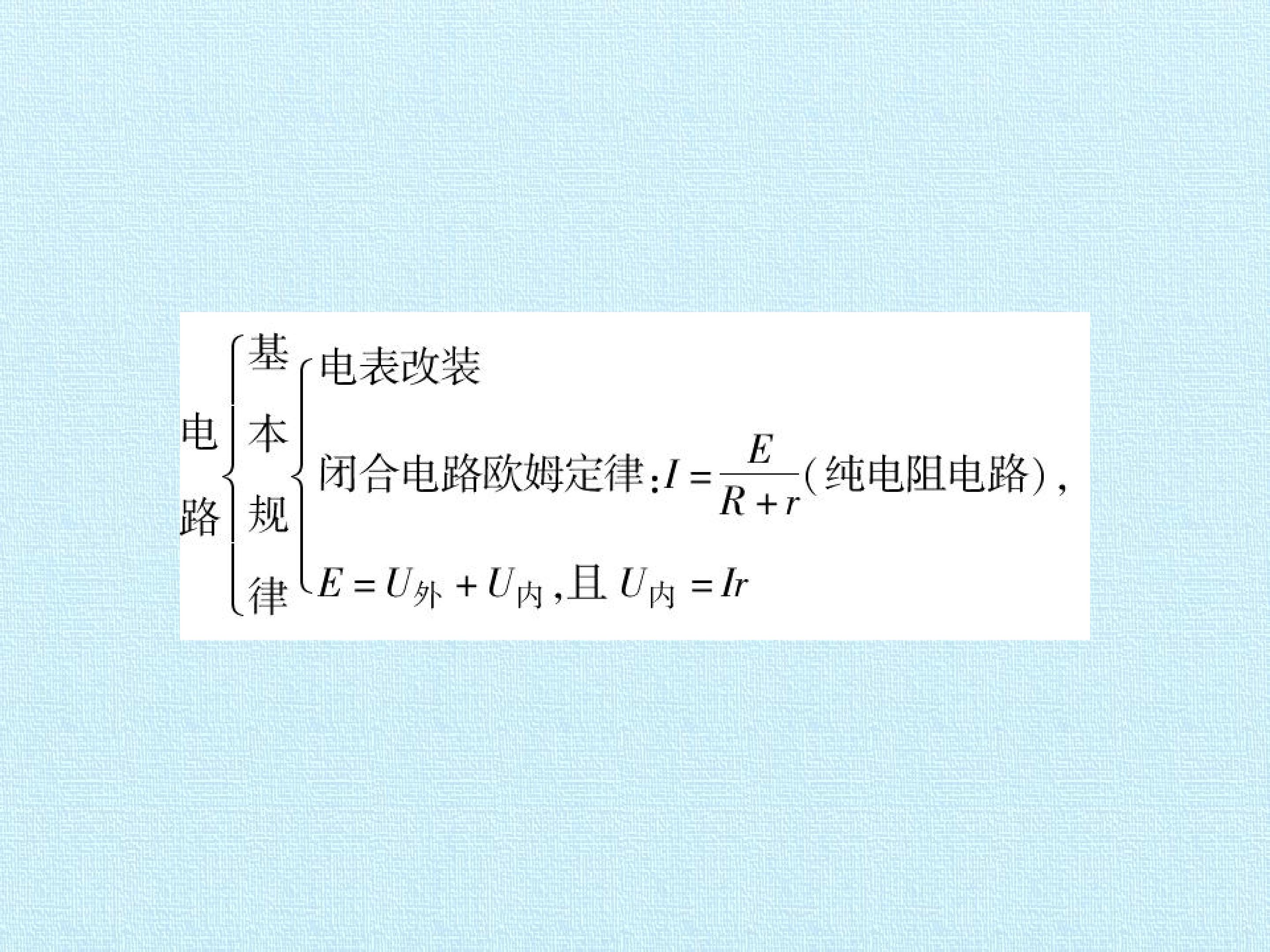

闭合电路欧姆定律及电路动态分析

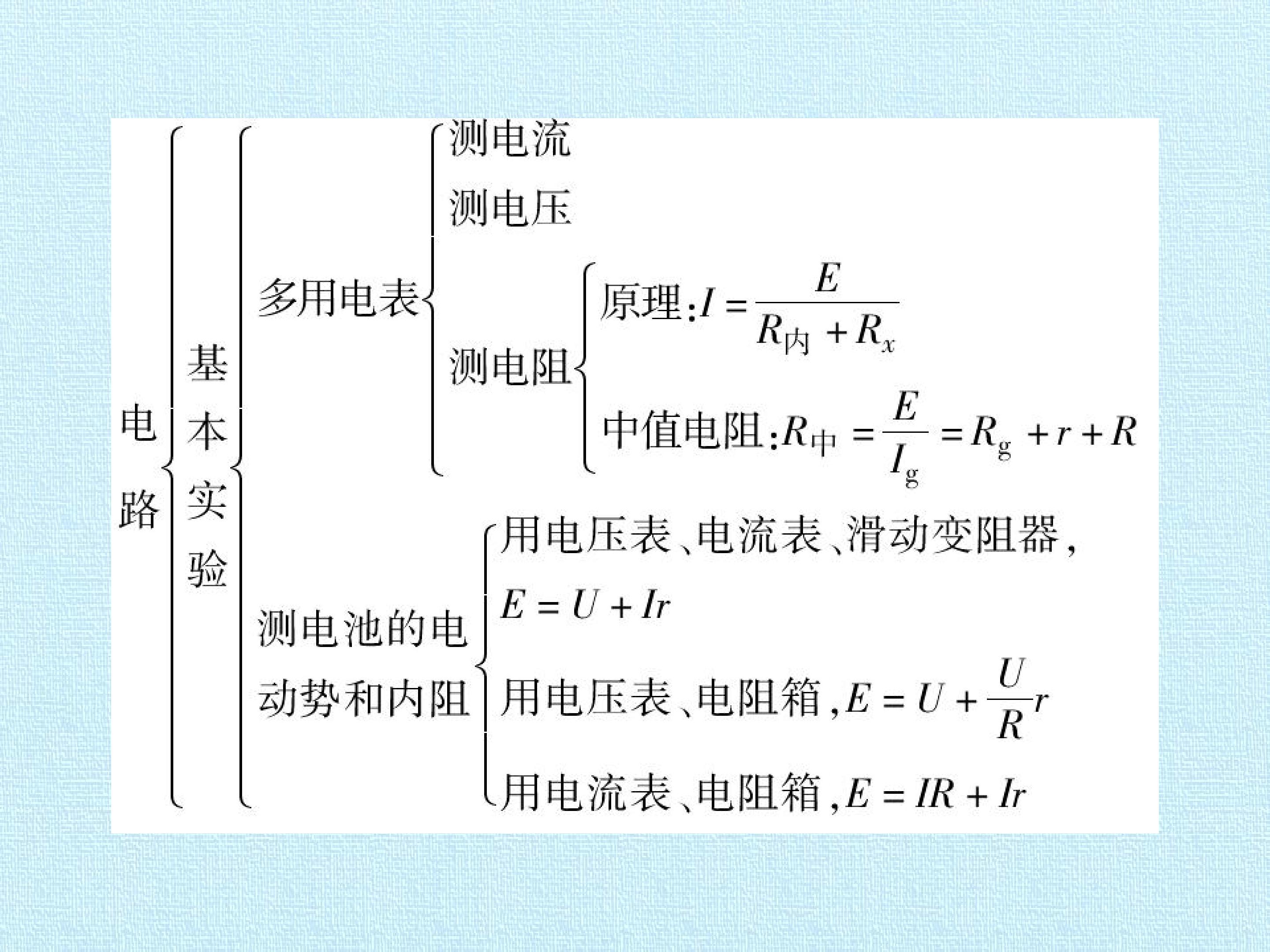

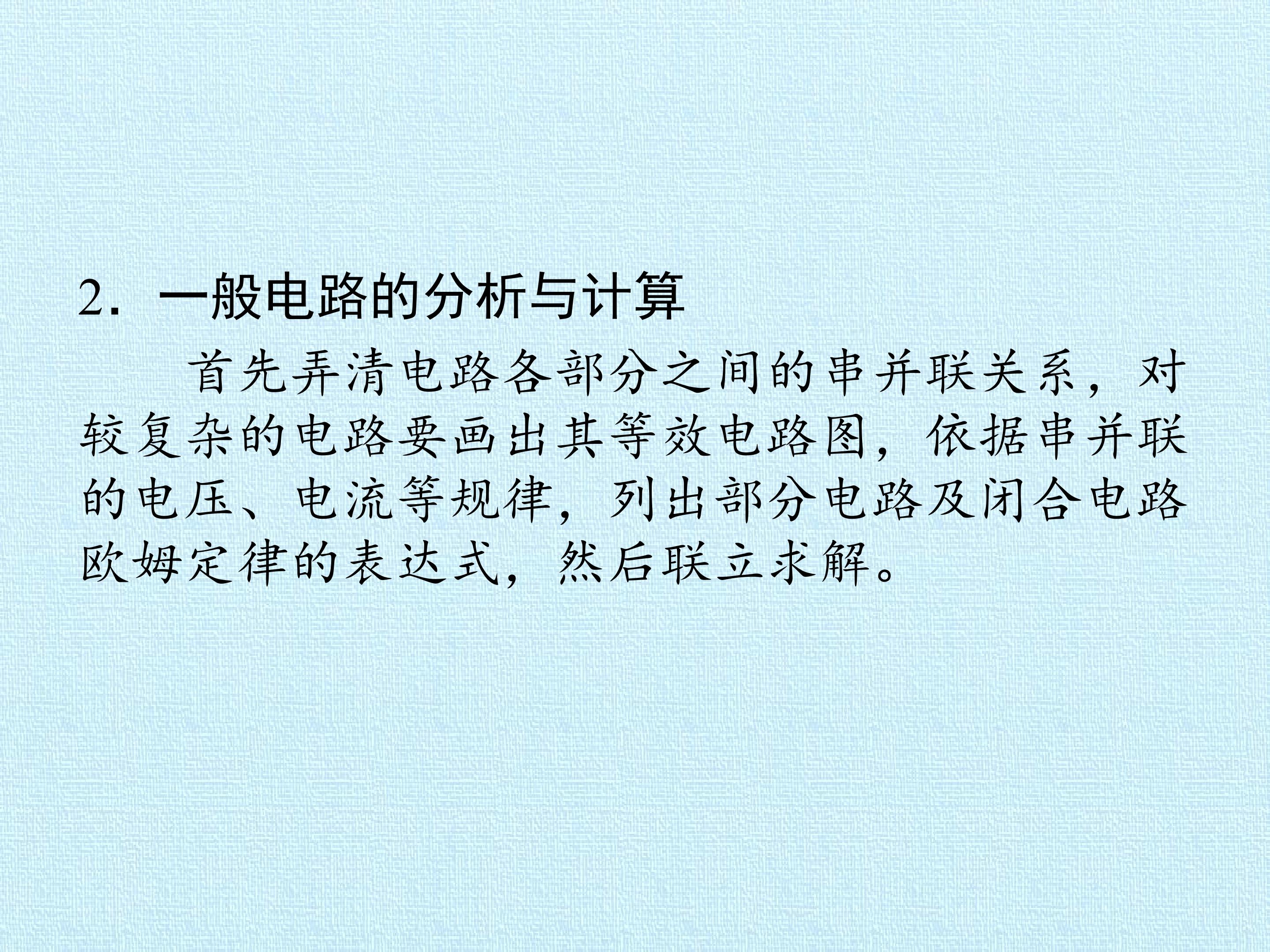

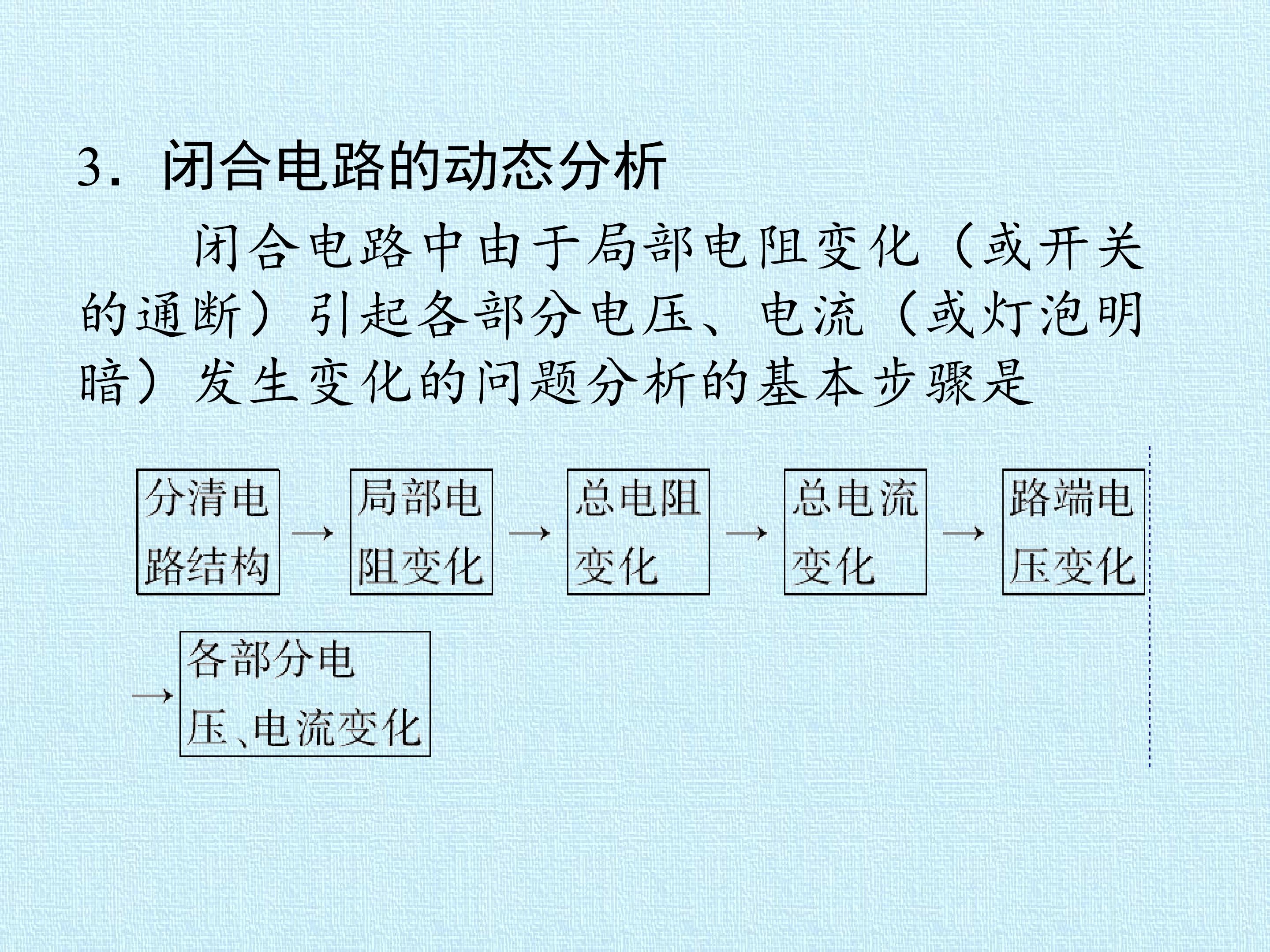

<．一般电路的分析与计算 首先弄清电路各部分之间的串并联关系，对较复杂的电路要画出其等效电路图，依据串并联的电压、电流等规律，列出部分电路及闭合电路欧姆定律的表达式，然后联立求解。<．闭合电路的动态分析 闭合电路中由于局部电阻变化（或开关的通断）引起各部分电压、电流（或灯泡明暗）发生变化的问题分析的基本步骤是

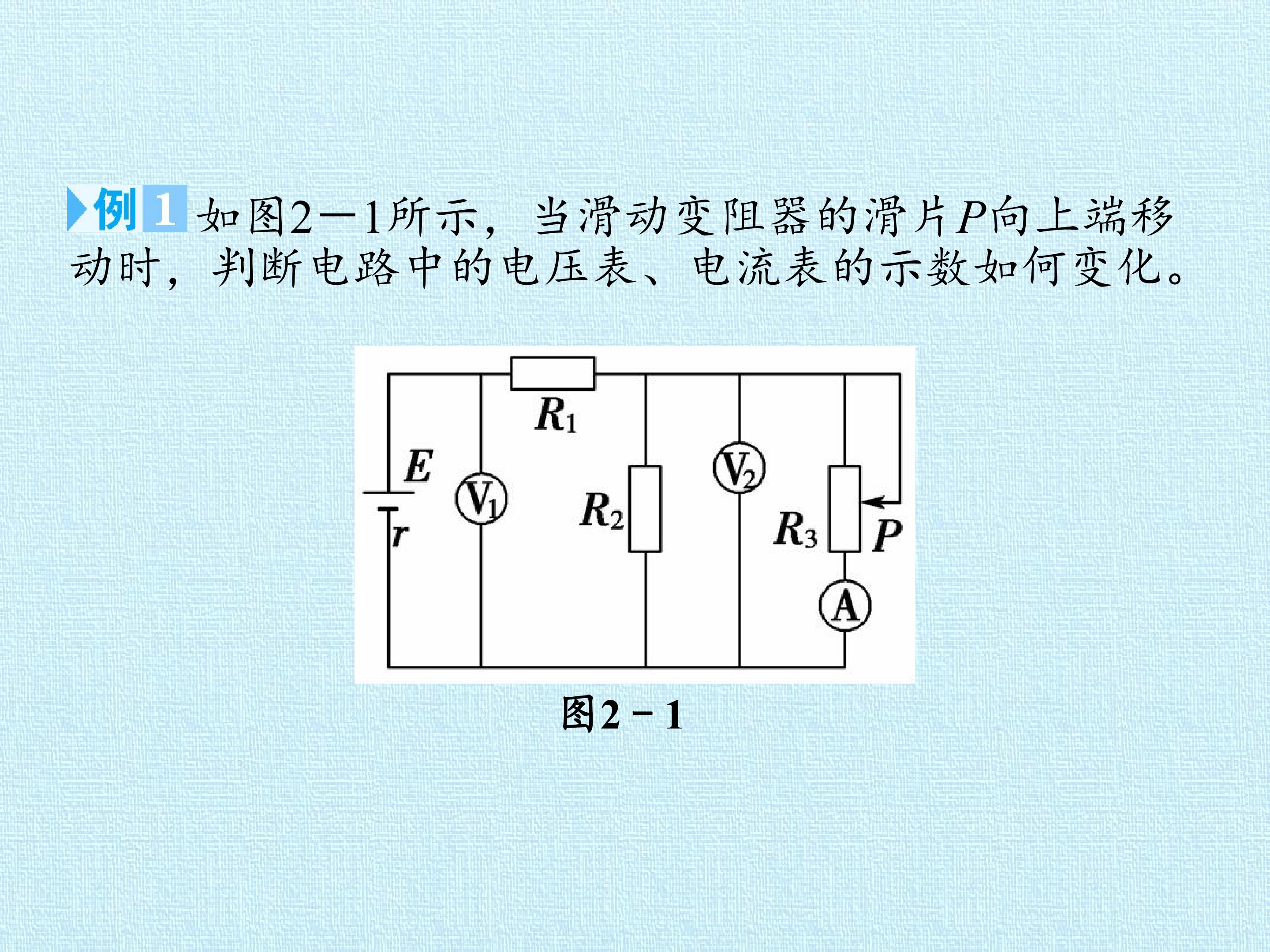

如图2－1所示，当滑动变阻器的滑片P向上端移动时，判断电路中的电压表、电流表的示数如何变化。
图2－1
【解析】P向上滑，R3的有效电阻增大，外电阻R外增大，干路电流I减小，路端电压U增大，判断出V1示数增大。由I减小，知内电压U内′和R1的路端电压减小，由U外增大知R2和R3并联的电压U2增大，判断出V2示数增大。由V2示数增大知通过R2的电流I2增大，而干路电流I减小，所以R3中的电流减小，即A示数减小。【答案】 V1示数增大 V2示数增大 A示数减小

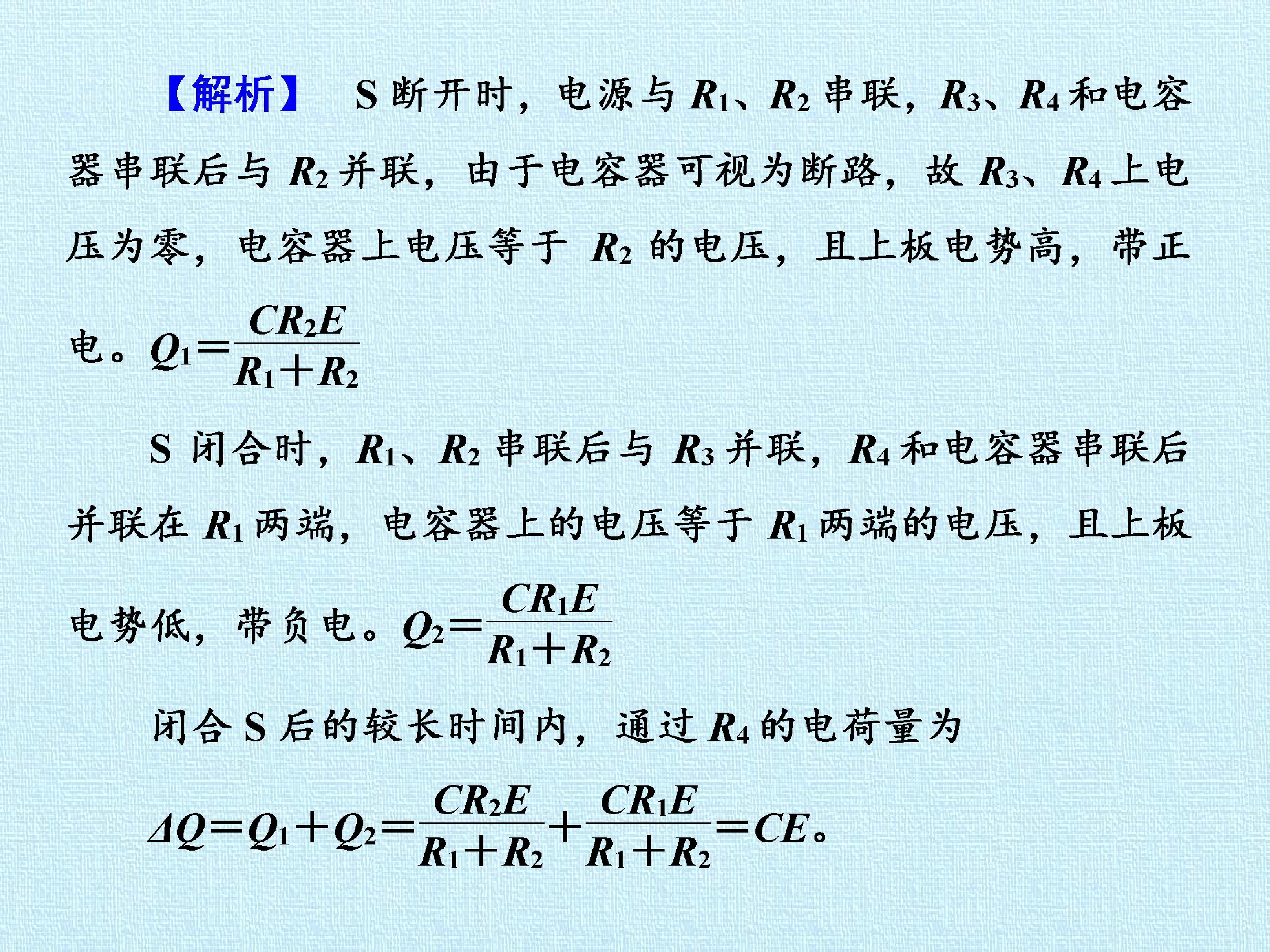

<．（·阳江一中高二检测）如图2－2所示的电路中，电源的电动势为E，内阻忽略不计。R1、R2、R3、R4均为定值电阻，C是电容器，开关S是断开的。现将开关S闭合，则在闭合S后的较长时间内，通过R4的电荷量是多少？
图2－2

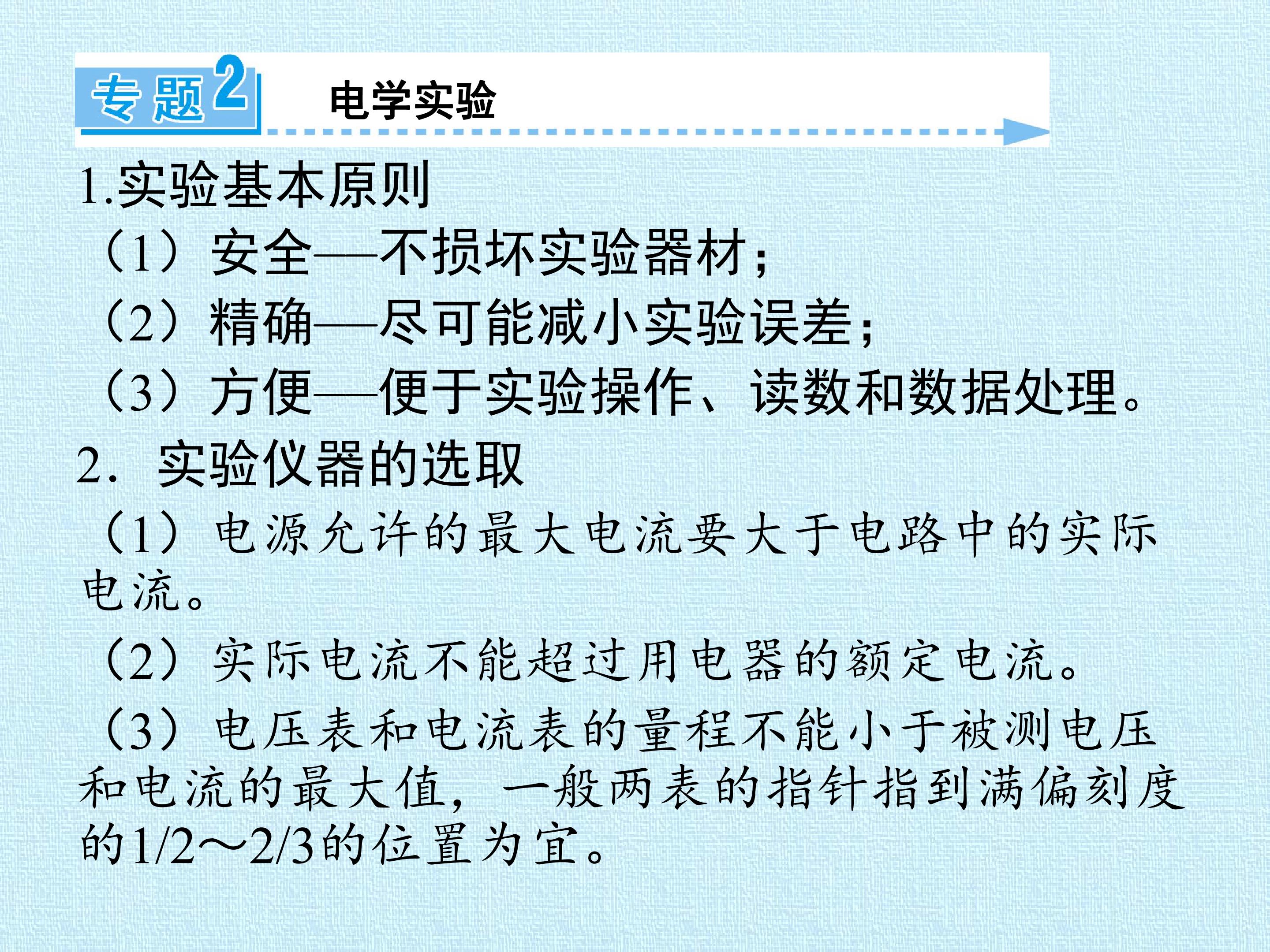

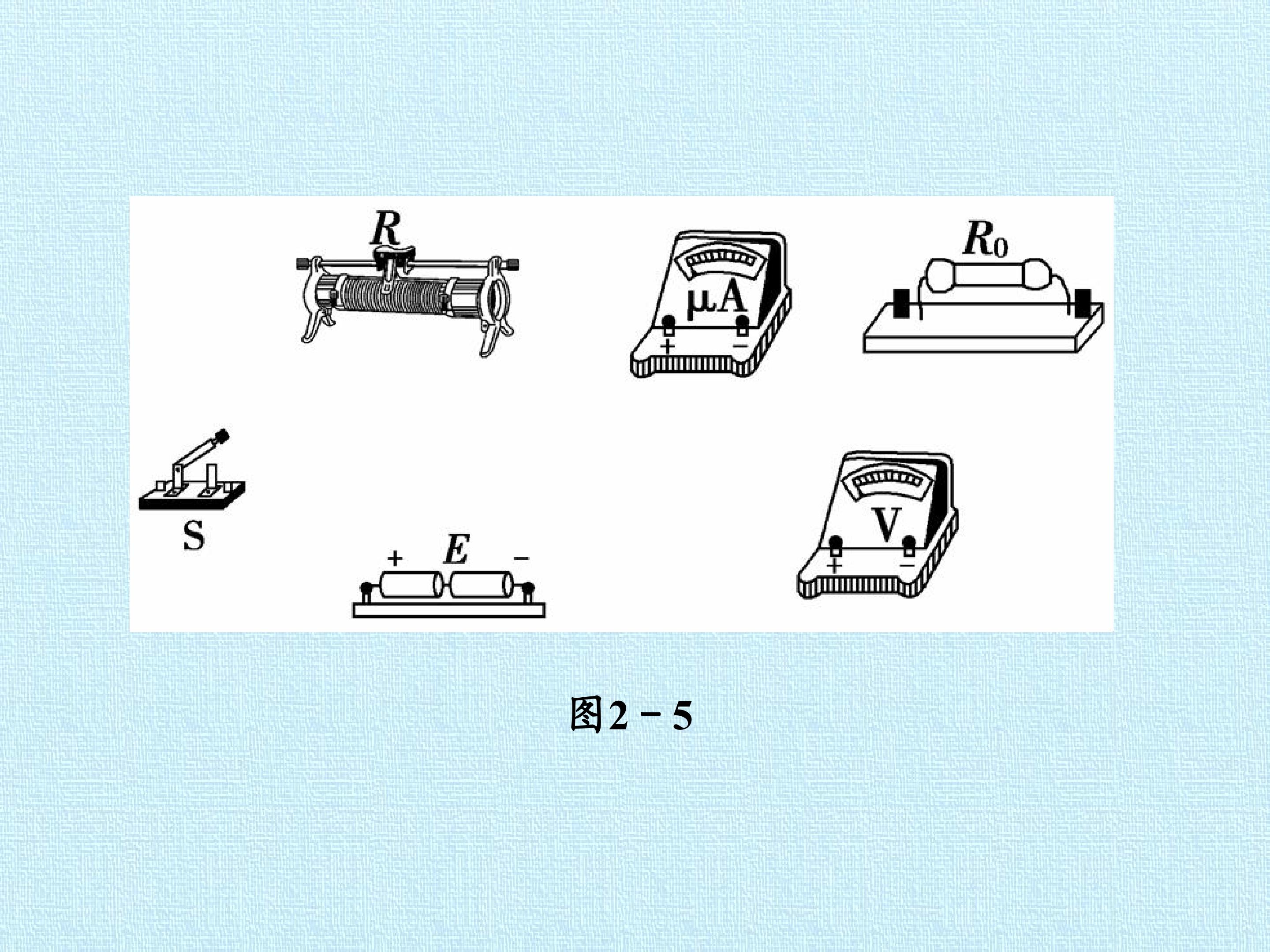

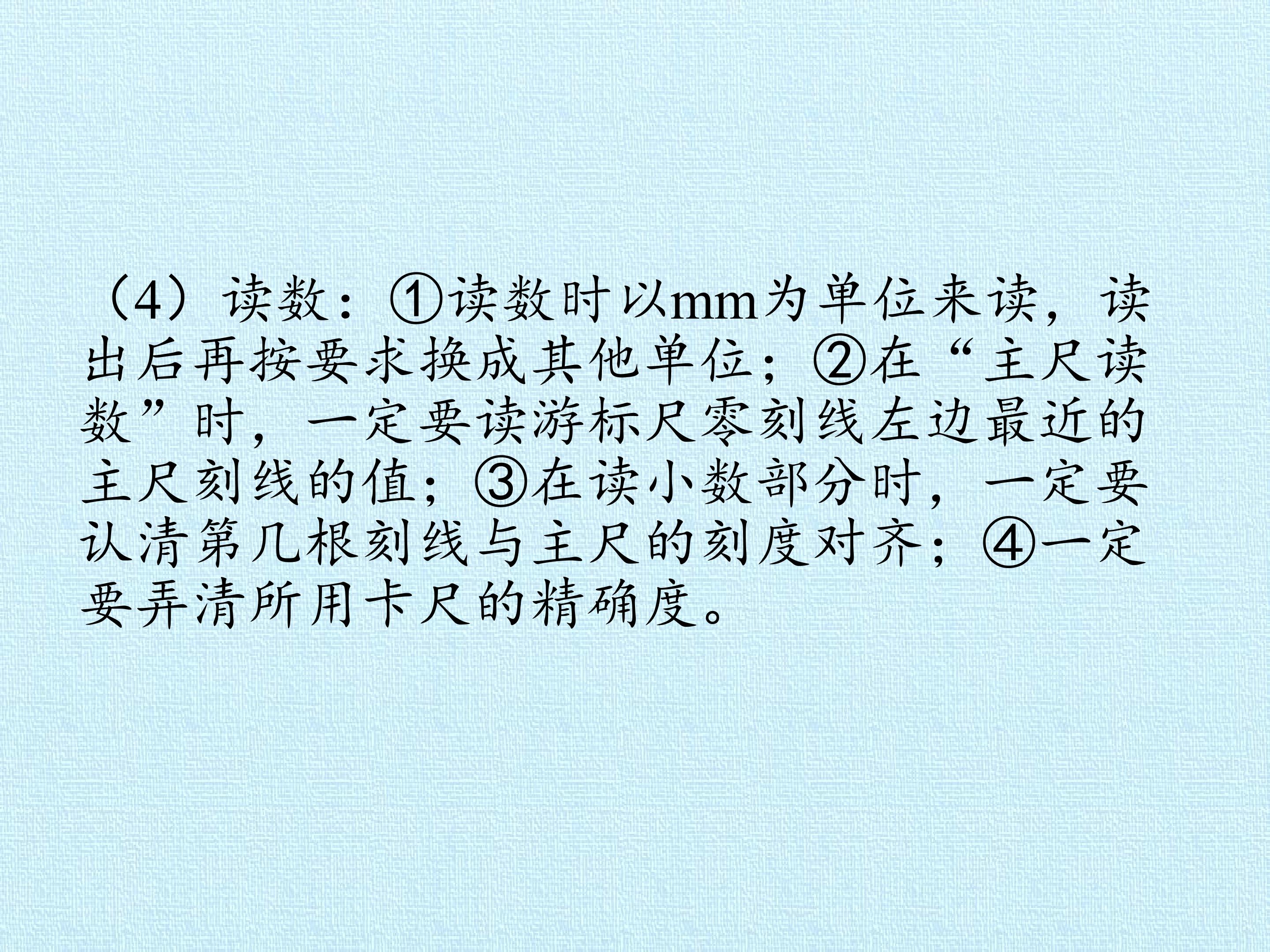

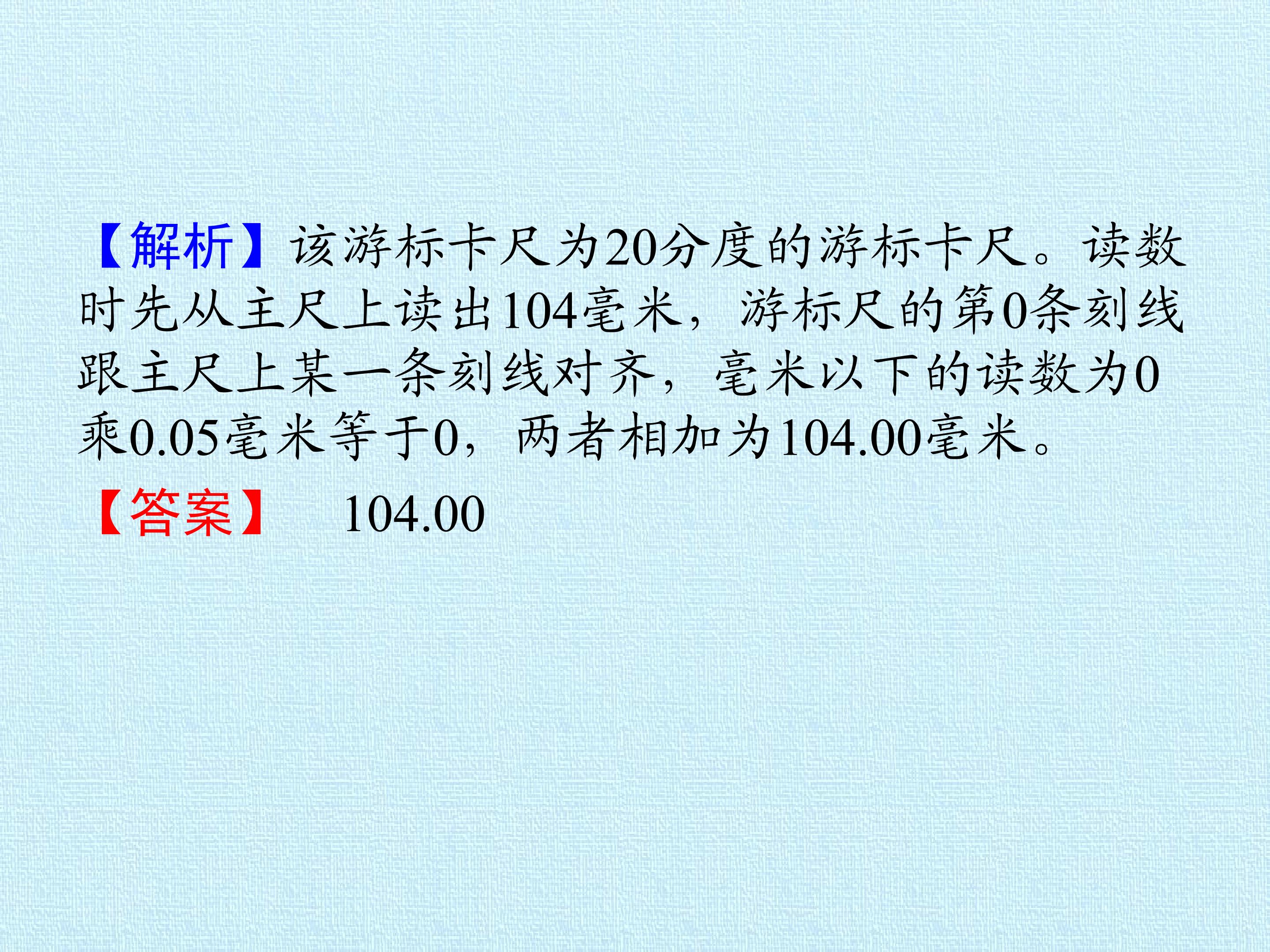

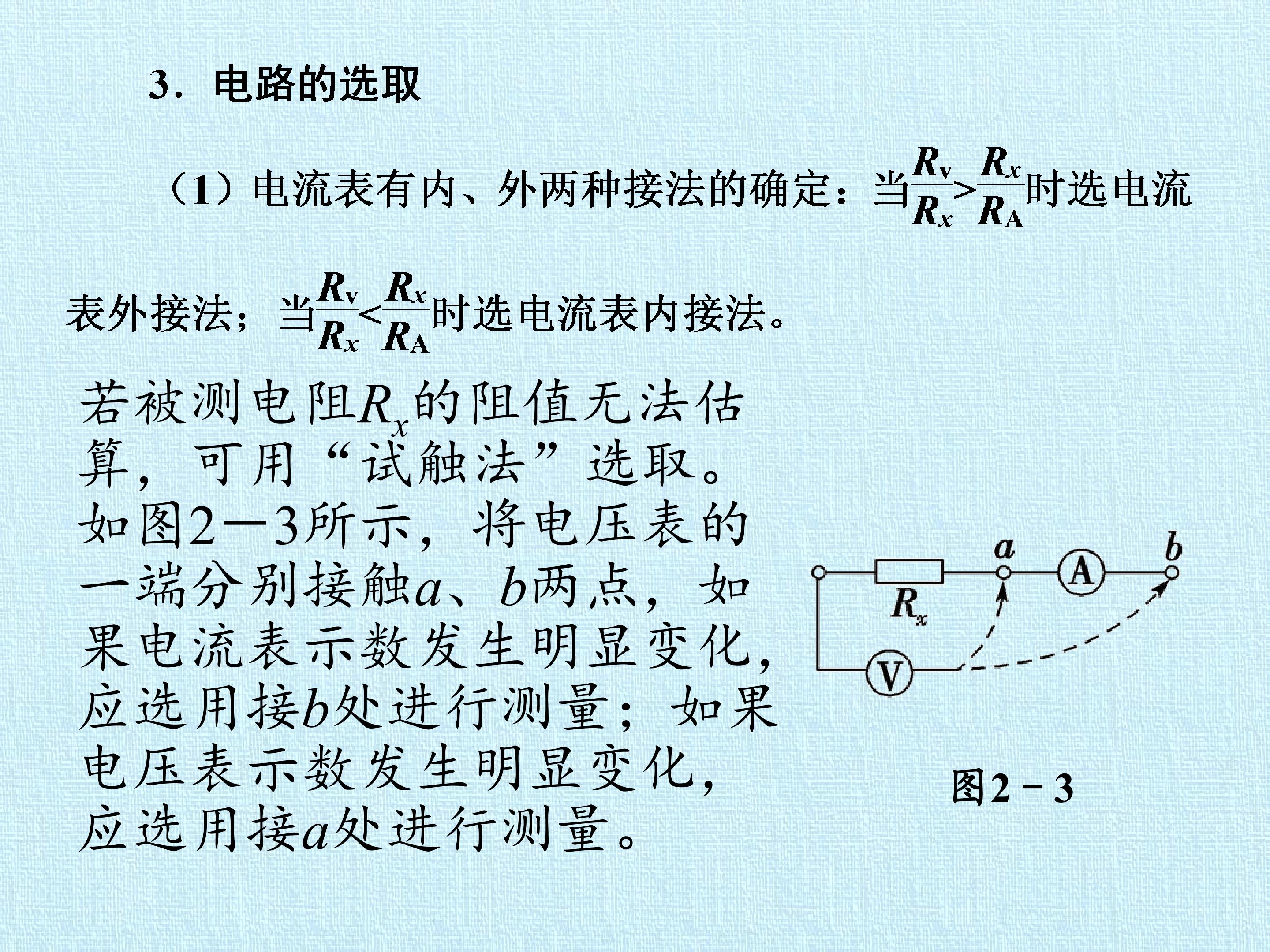

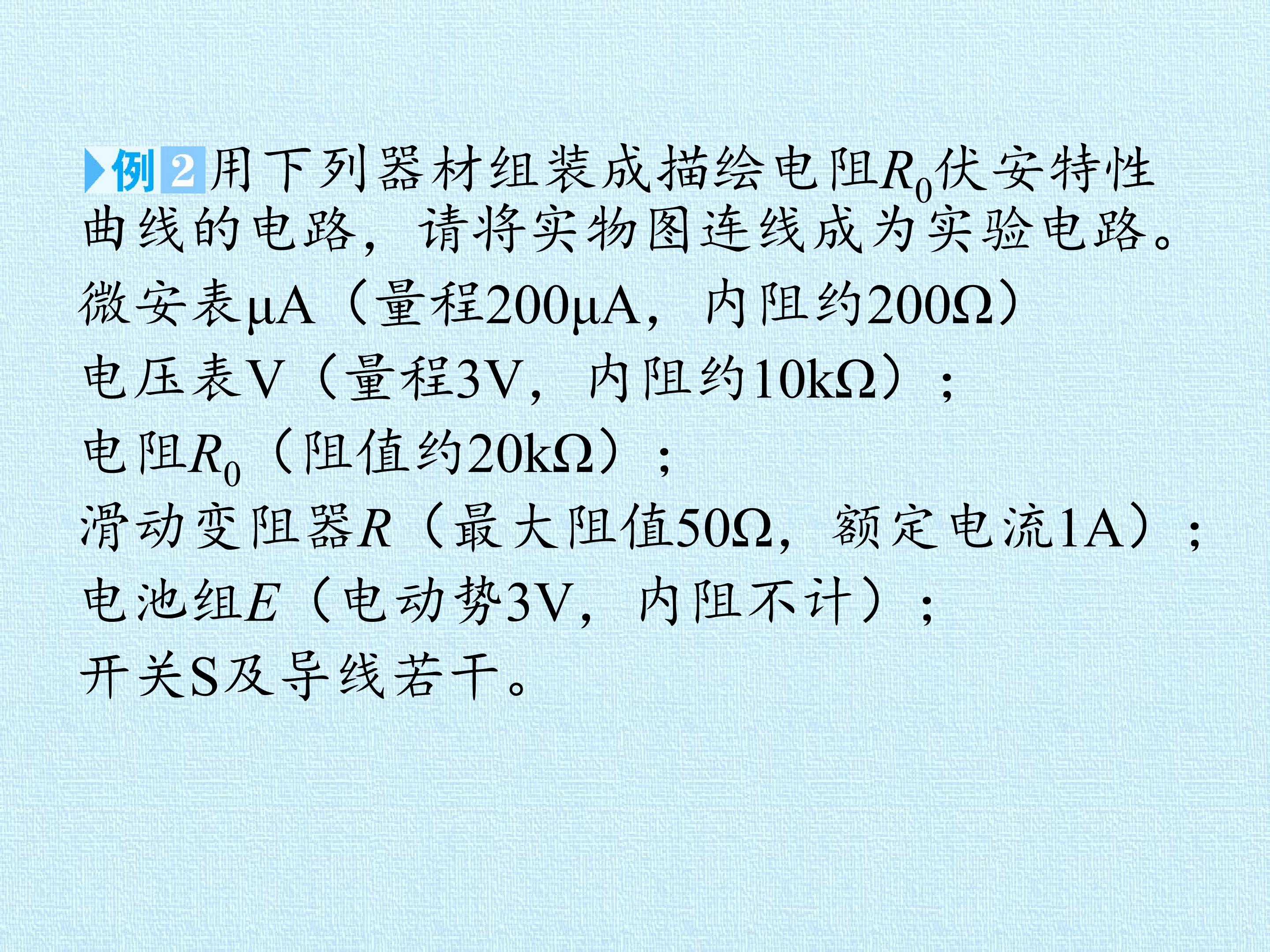

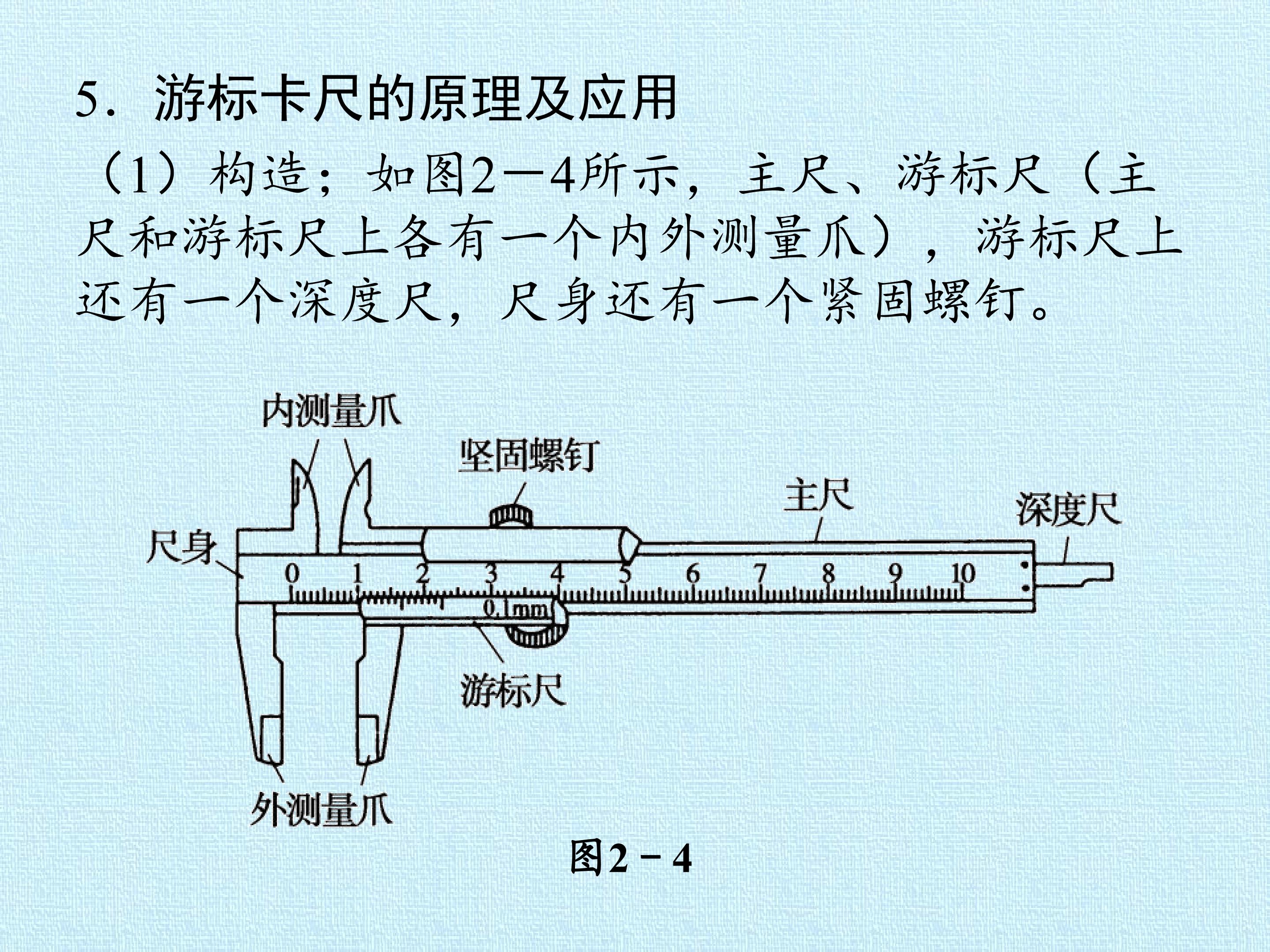

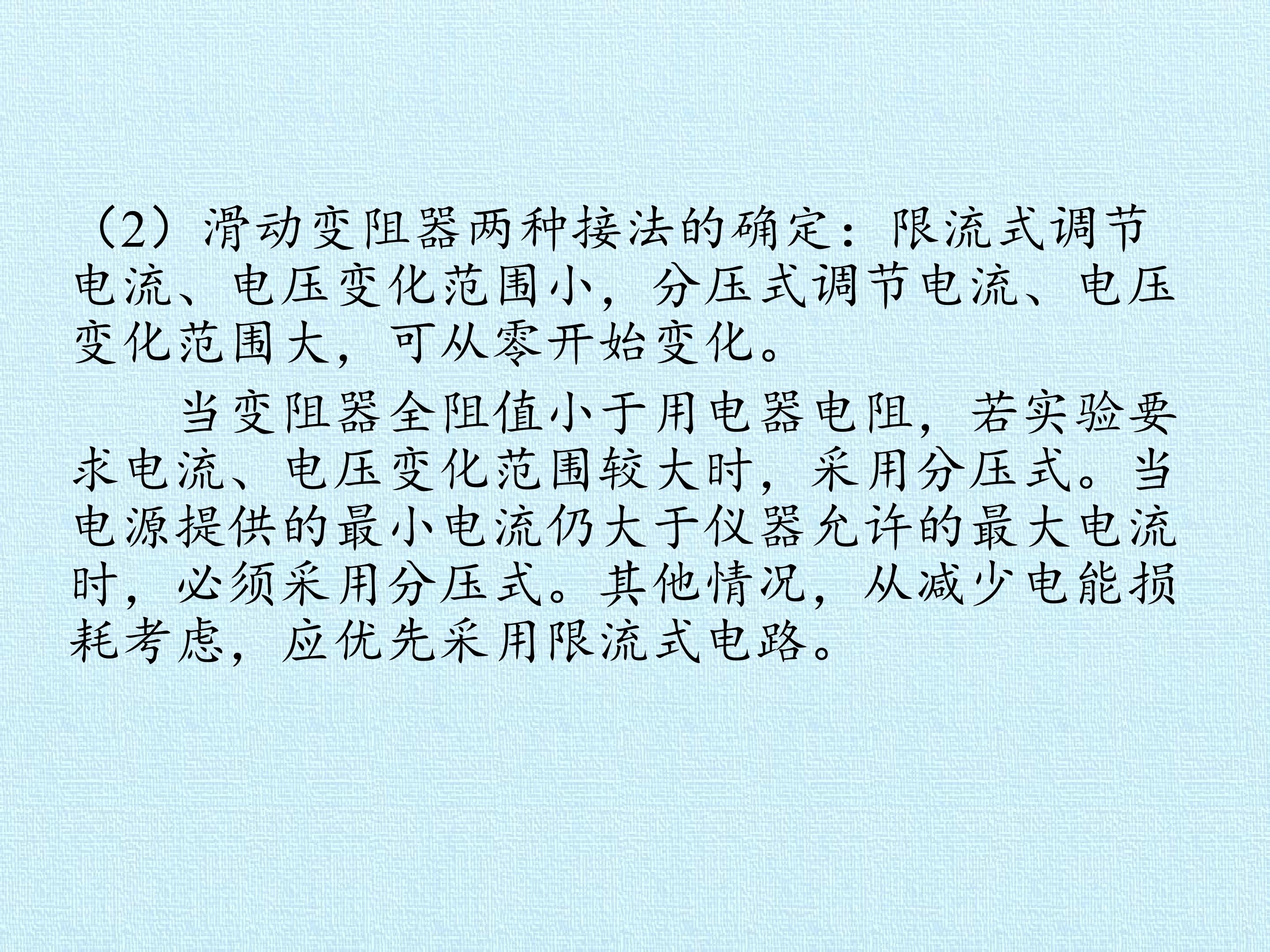

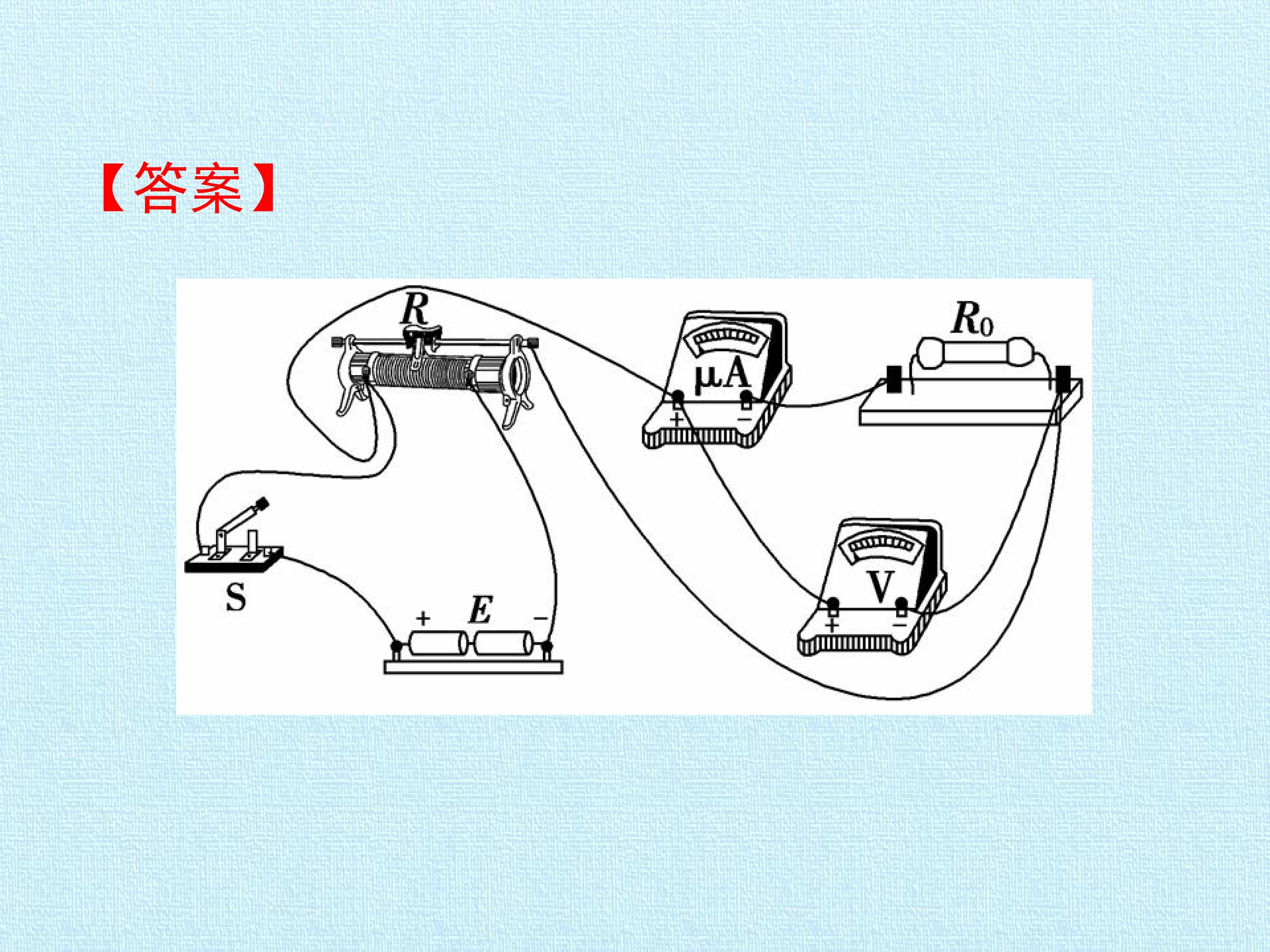

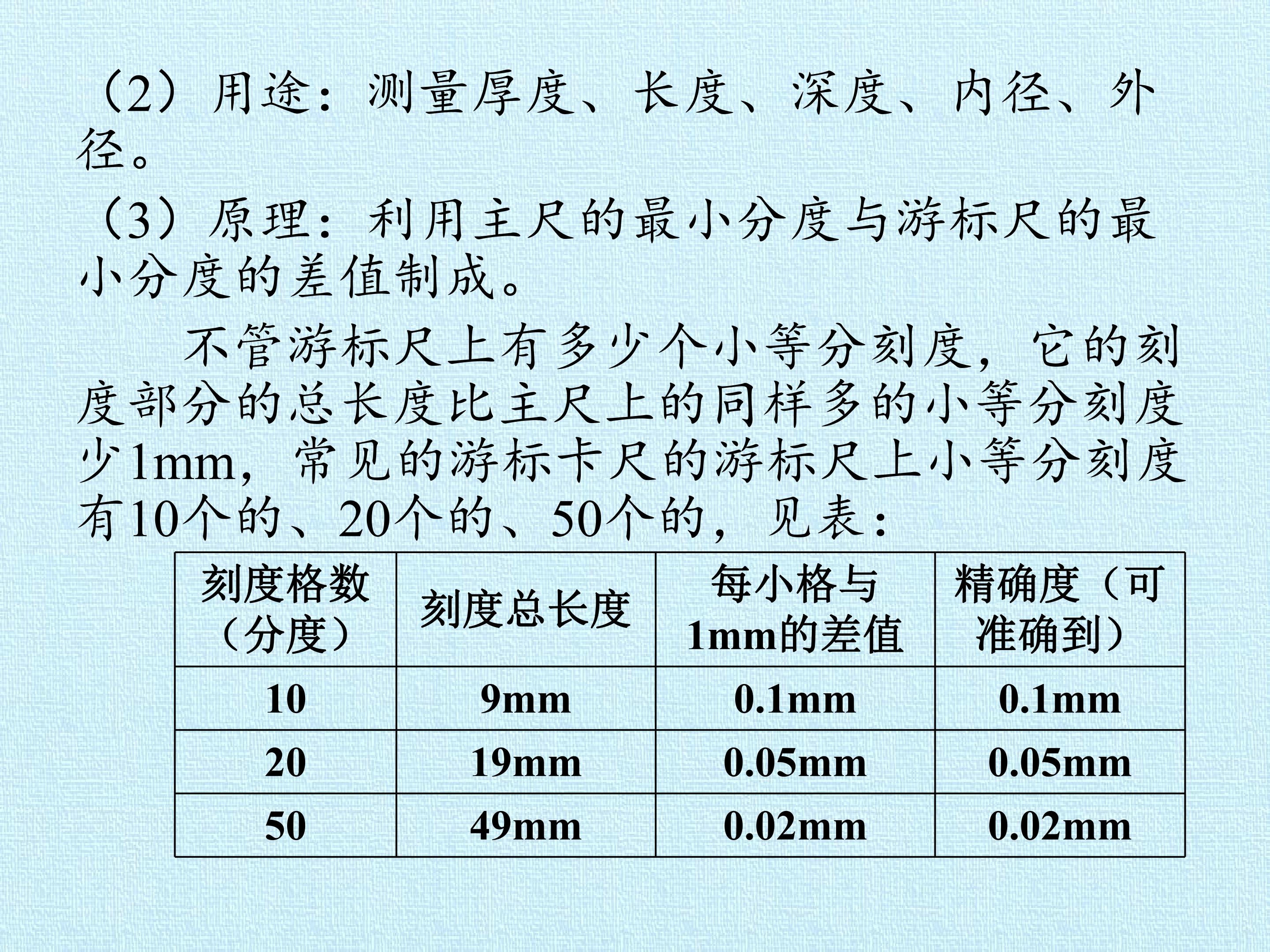

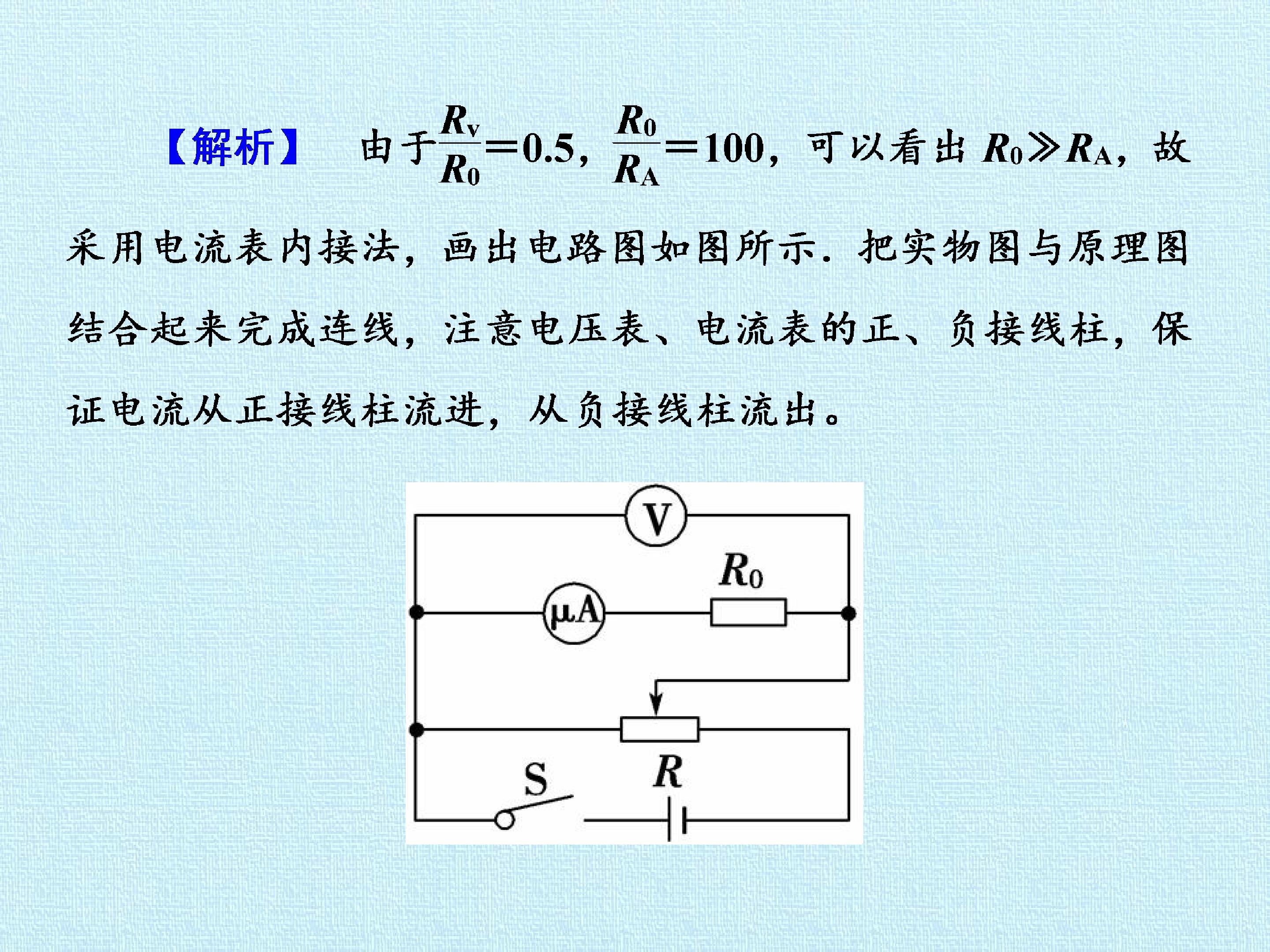

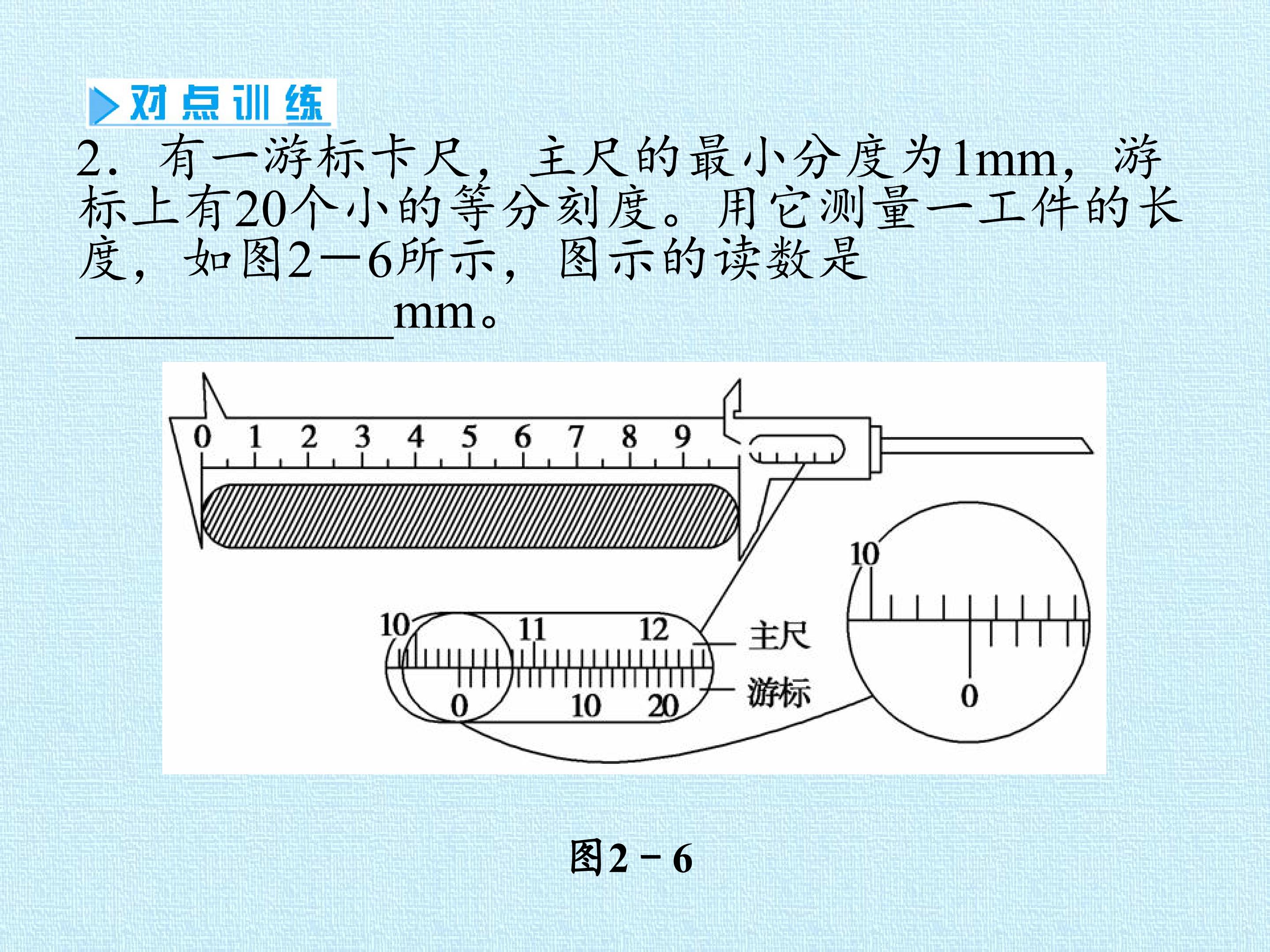

<.实验基本原则（1）安全——不损坏实验器材；（2）精确——尽可能减小实验误差；（3）方便——便于实验操作、读数和数据处理。2．实验仪器的选取（1）电源允许的最大电流要大于电路中的实际电流。（2）实际电流不能超过用电器的额定电流。（3）电压表和电流表的量程不能小于被测电压和电流的最大值，一般两表的指针指到满偏刻度的～的位置为宜。
