第四章 光的折射 透镜 复习课件

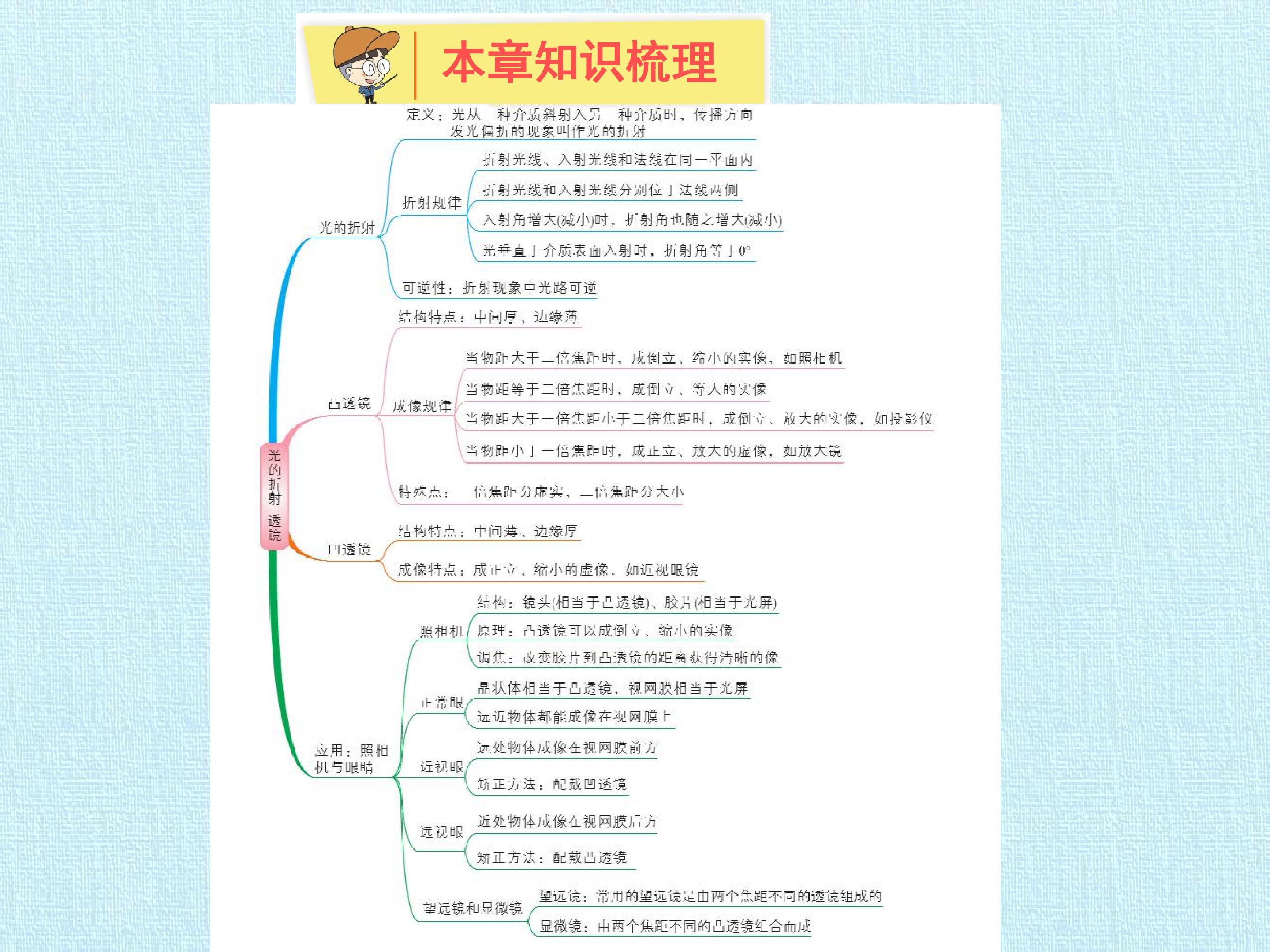

本章知识梳理
重难专题探究

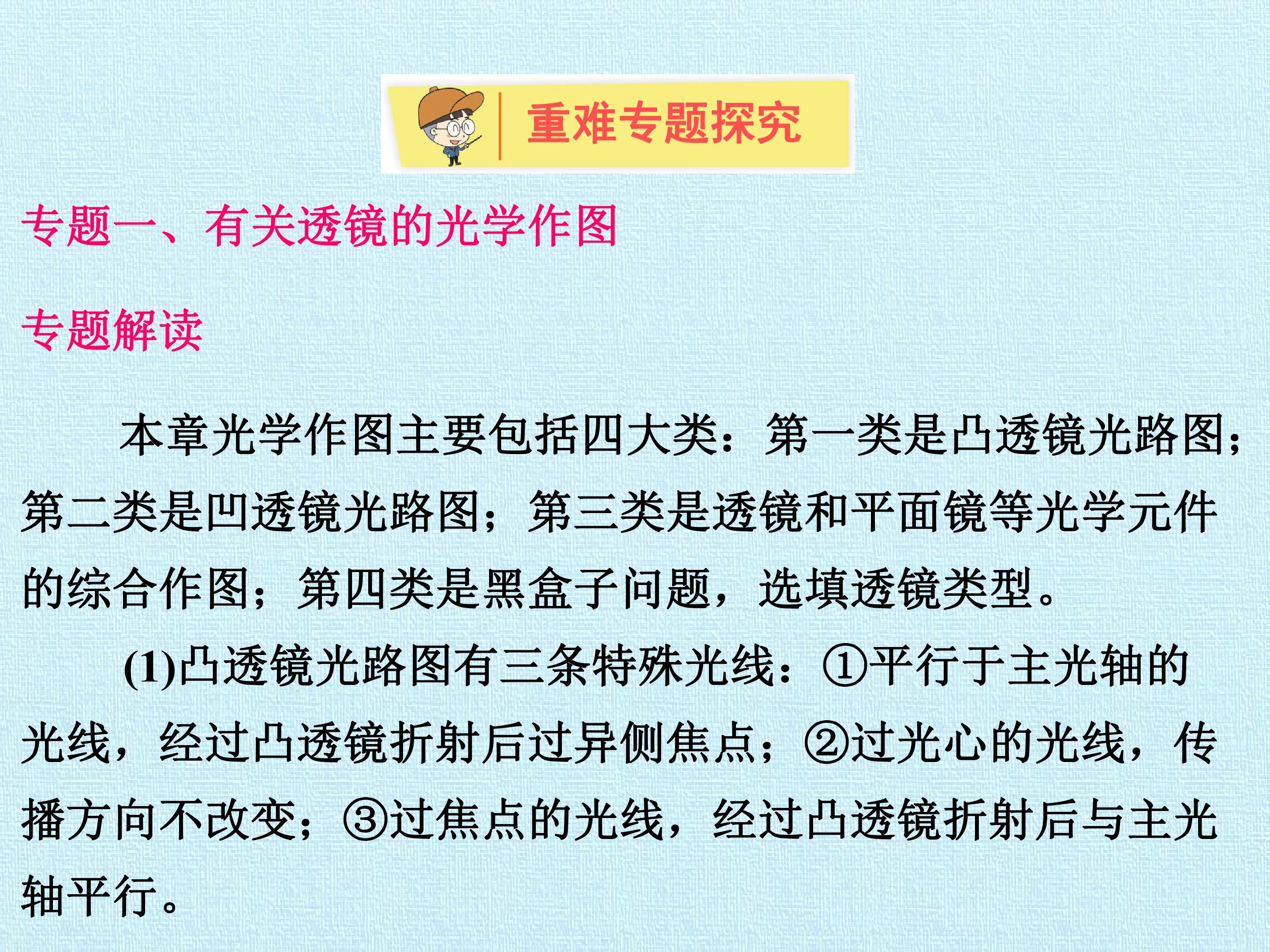

专题一、有关透镜的光学作图专题解读 本章光学作图主要包括四大类：第一类是凸透镜光路图；第二类是凹透镜光路图；第三类是透镜和平面镜等光学元件的综合作图；第四类是黑盒子问题，选填透镜类型。 (1)凸透镜光路图有三条特殊光线：①平行于主光轴的光线，经过凸透镜折射后过异侧焦点；②过光心的光线，传播方向不改变；③过焦点的光线，经过凸透镜折射后与主光轴平行。

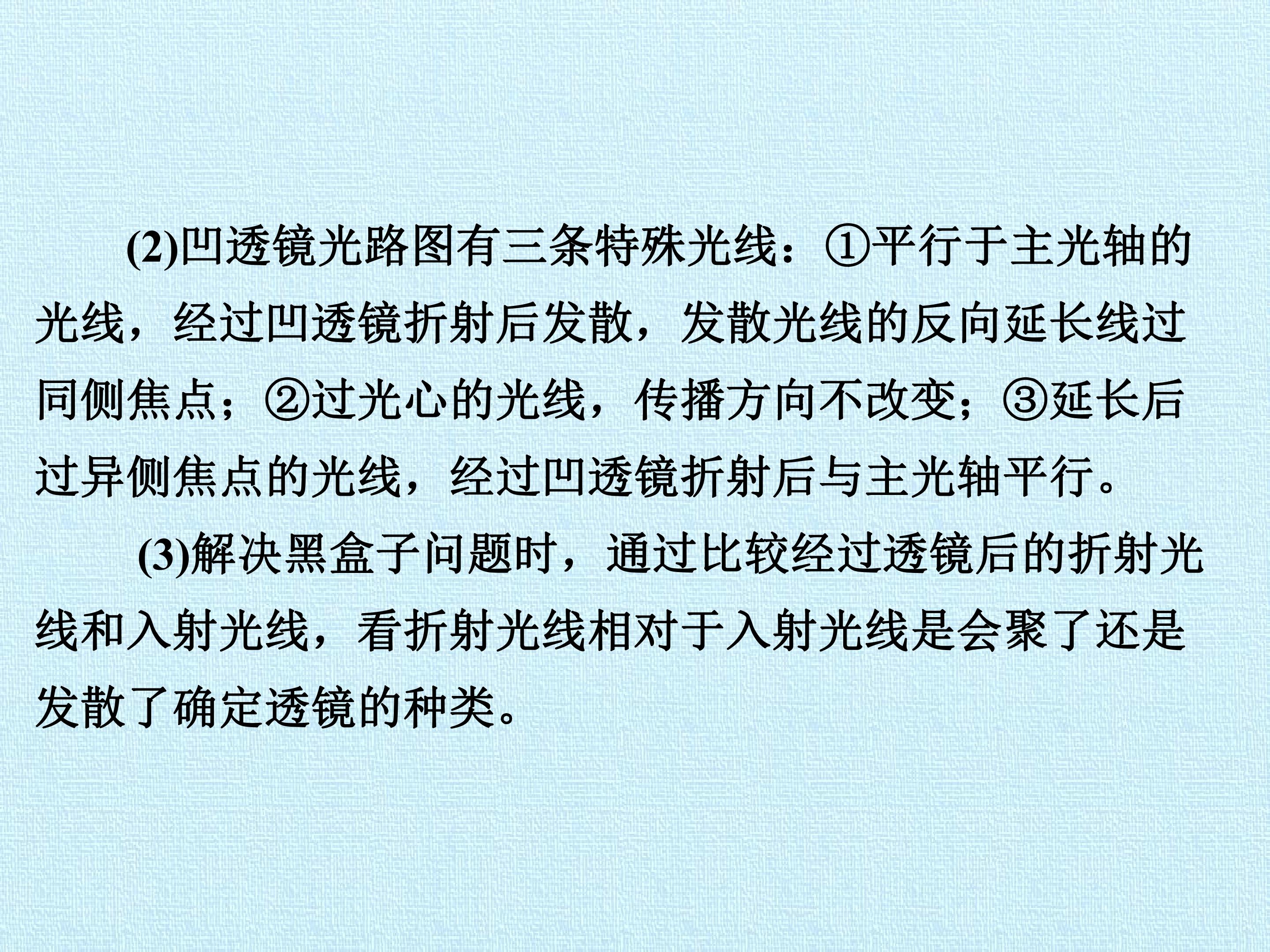

(2)凹透镜光路图有三条特殊光线：①平行于主光轴的光线，经过凹透镜折射后发散，发散光线的反向延长线过同侧焦点；②过光心的光线，传播方向不改变；③延长后过异侧焦点的光线，经过凹透镜折射后与主光轴平行。 (3)解决黑盒子问题时，通过比较经过透镜后的折射光线和入射光线，看折射光线相对于入射光线是会聚了还是发散了确定透镜的种类。

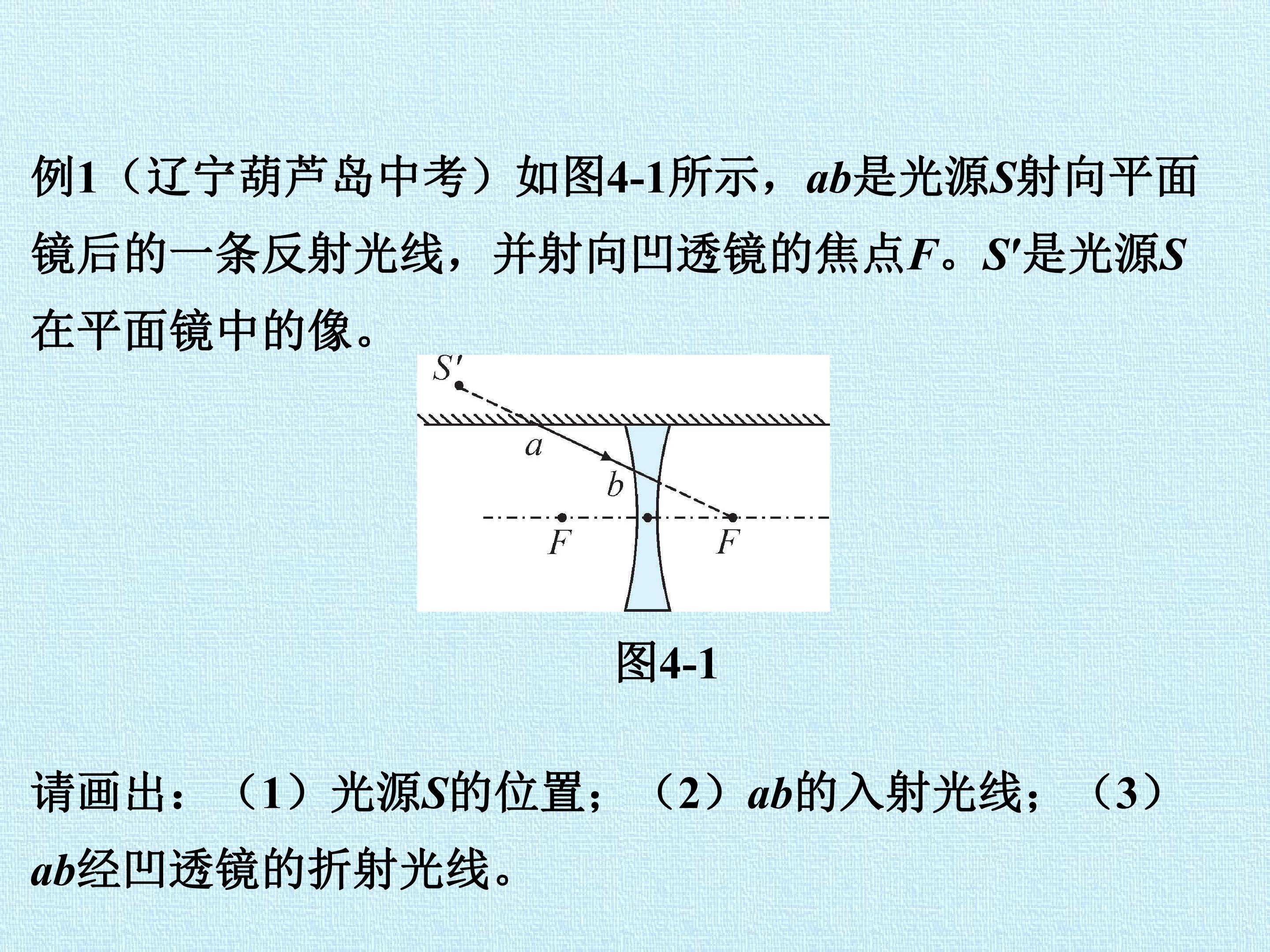

例1（辽宁葫芦岛中考）如图4-1所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F。S′是光源S在平面镜中的像。请画出：（1）光源S的位置；（2）ab的入射光线；（3）ab经凹透镜的折射光线。
图4-1

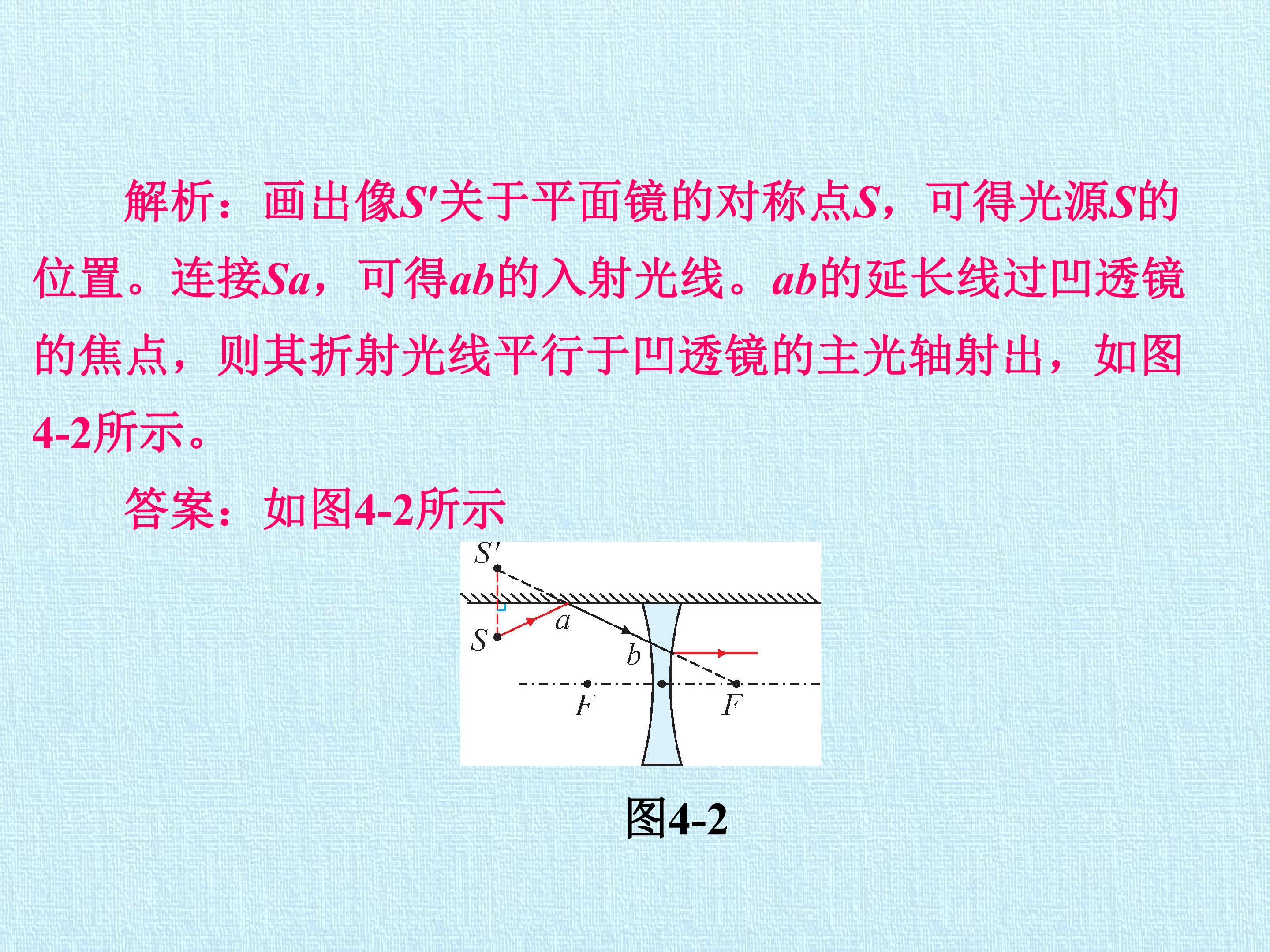

解析：画出像S′关于平面镜的对称点S，可得光源S的位置。连接Sa，可得ab的入射光线。ab的延长线过凹透镜的焦点，则其折射光线平行于凹透镜的主光轴射出，如图4-2所示。 答案：如图4-2所示
图4-2
