串、并联电路中电压的规律

更新时间:2020-11-15 提供商:网龙网络公司 下载类型:免费下载

文件大小:0.30 MB 分辨率:960*720 文件类型:PPTX

标签: 网龙、 教学资源、 课件、 正规教育、 物理、 文档、 K12、 九年级、 课件、 全一册、 初中、 ZYK、 基础学科、 3级、 文档、 素材类型、 模板素材、 微软pptx幻灯片 、 素材资源、 人民教育出版社(人教版)、 ZYKB、 课件模板素材

一键领取课件

课件介绍

这是一套关于《串、并联电路中电压的规律》的素材,格式为PPTX,文件大小为0.30 MB,页数为24页,请使用101教育PPT软件打开使用;

串、并联电路中电压的规律

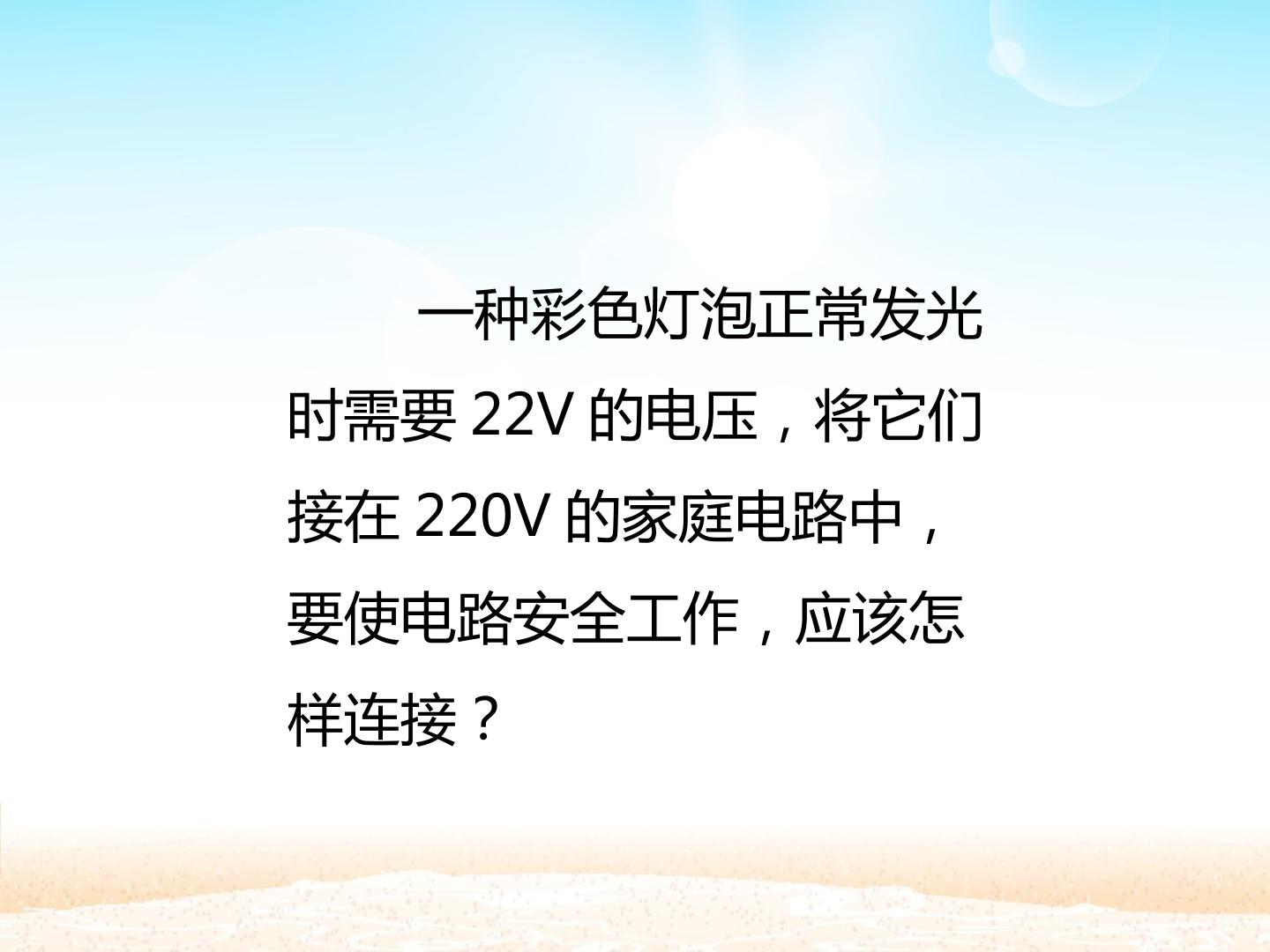

一种彩色灯泡正常发光时需要的电压,将它们接在的家庭电路中,要使电路安全工作,应该怎样连接?

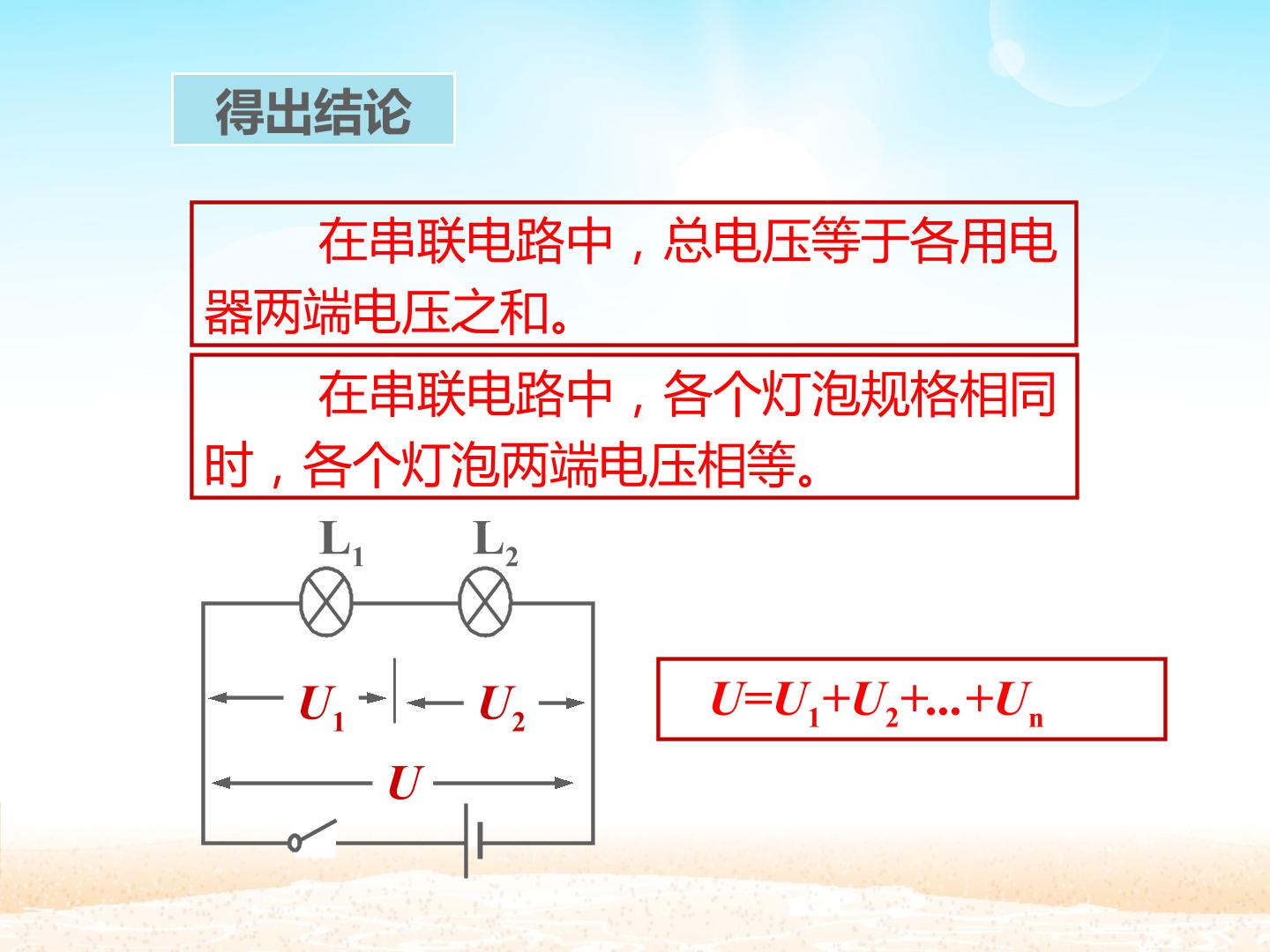

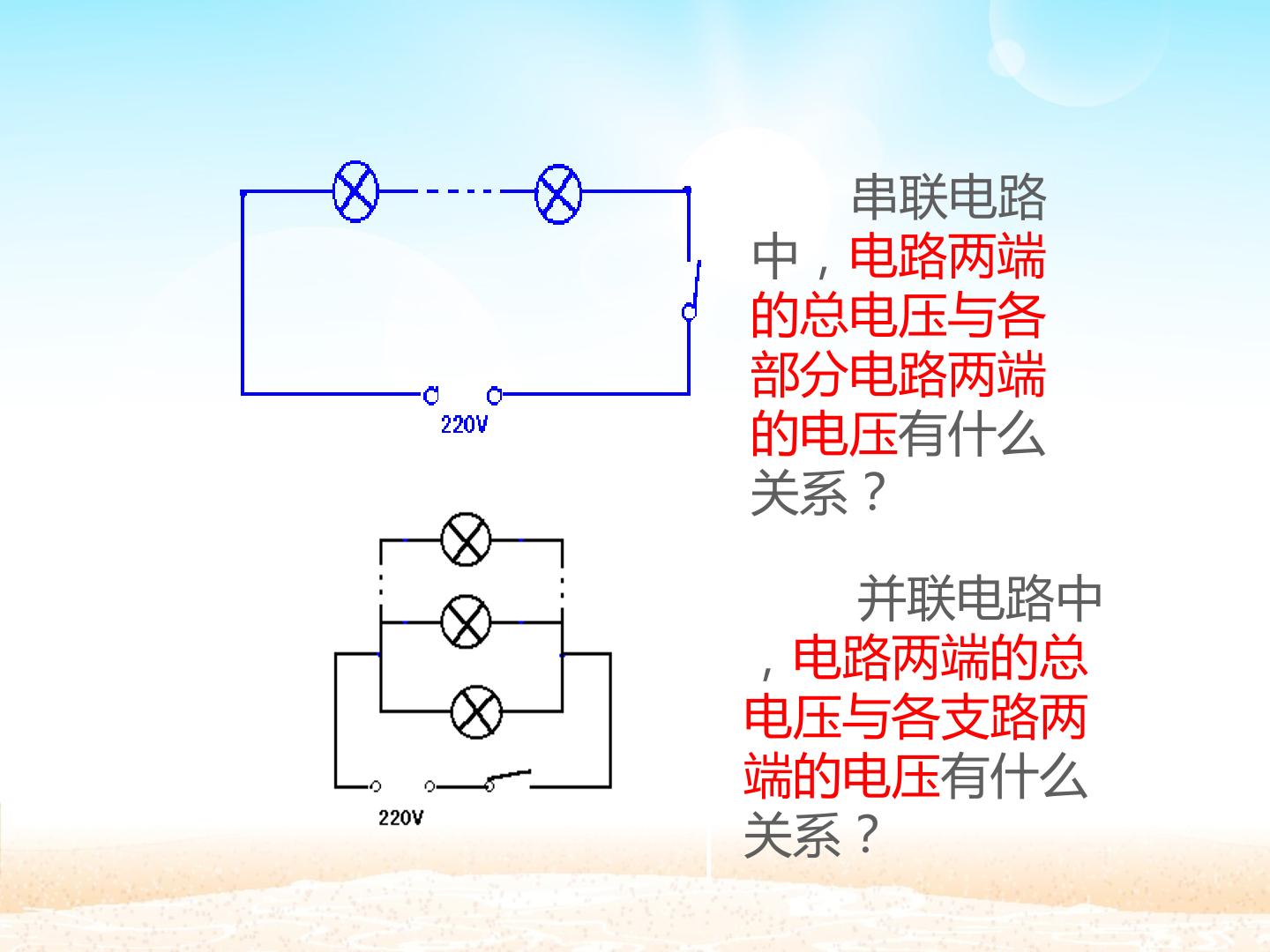

串联电路中,电路两端的总电压与各部分电路两端的电压有什么关系?

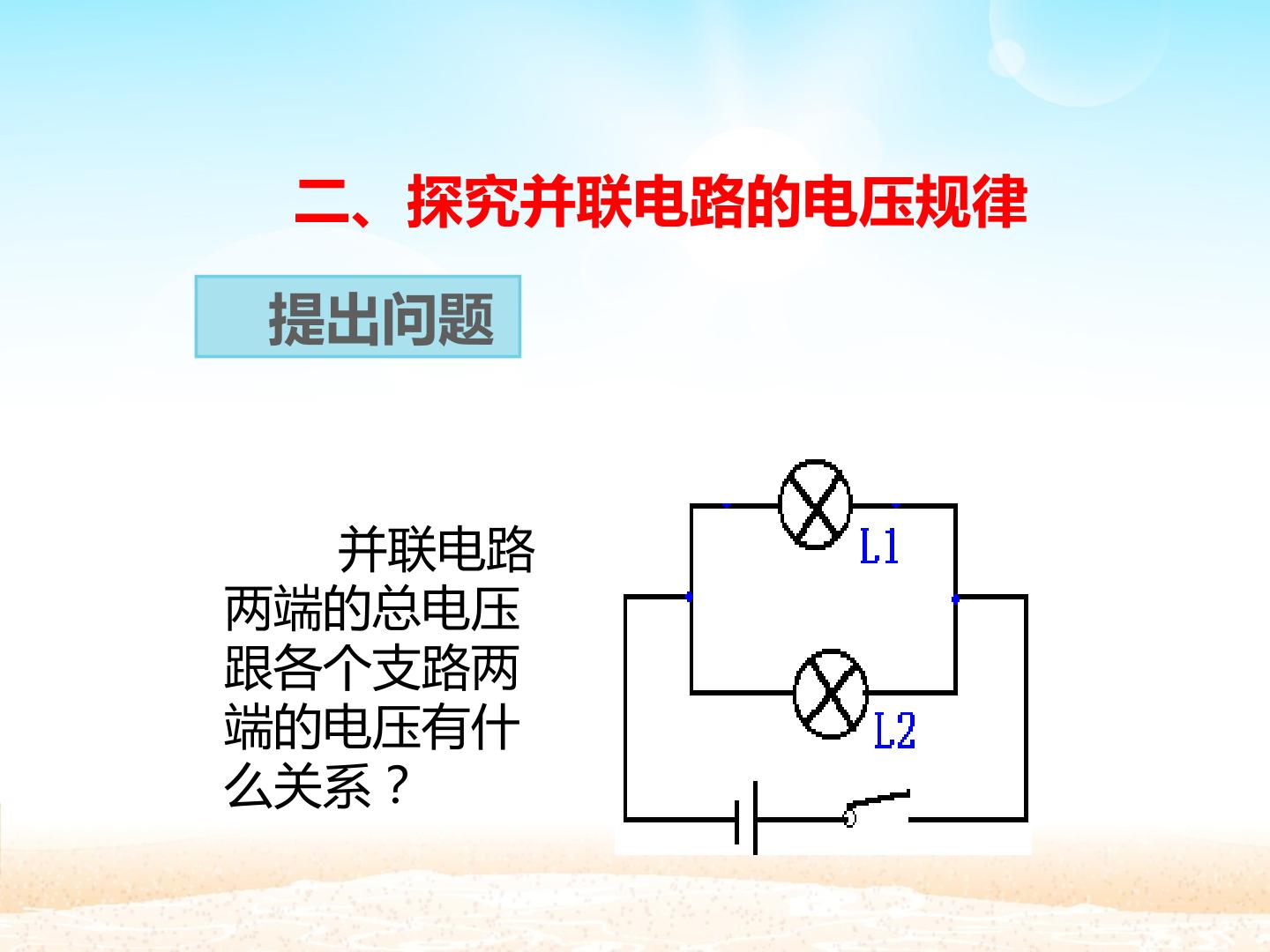

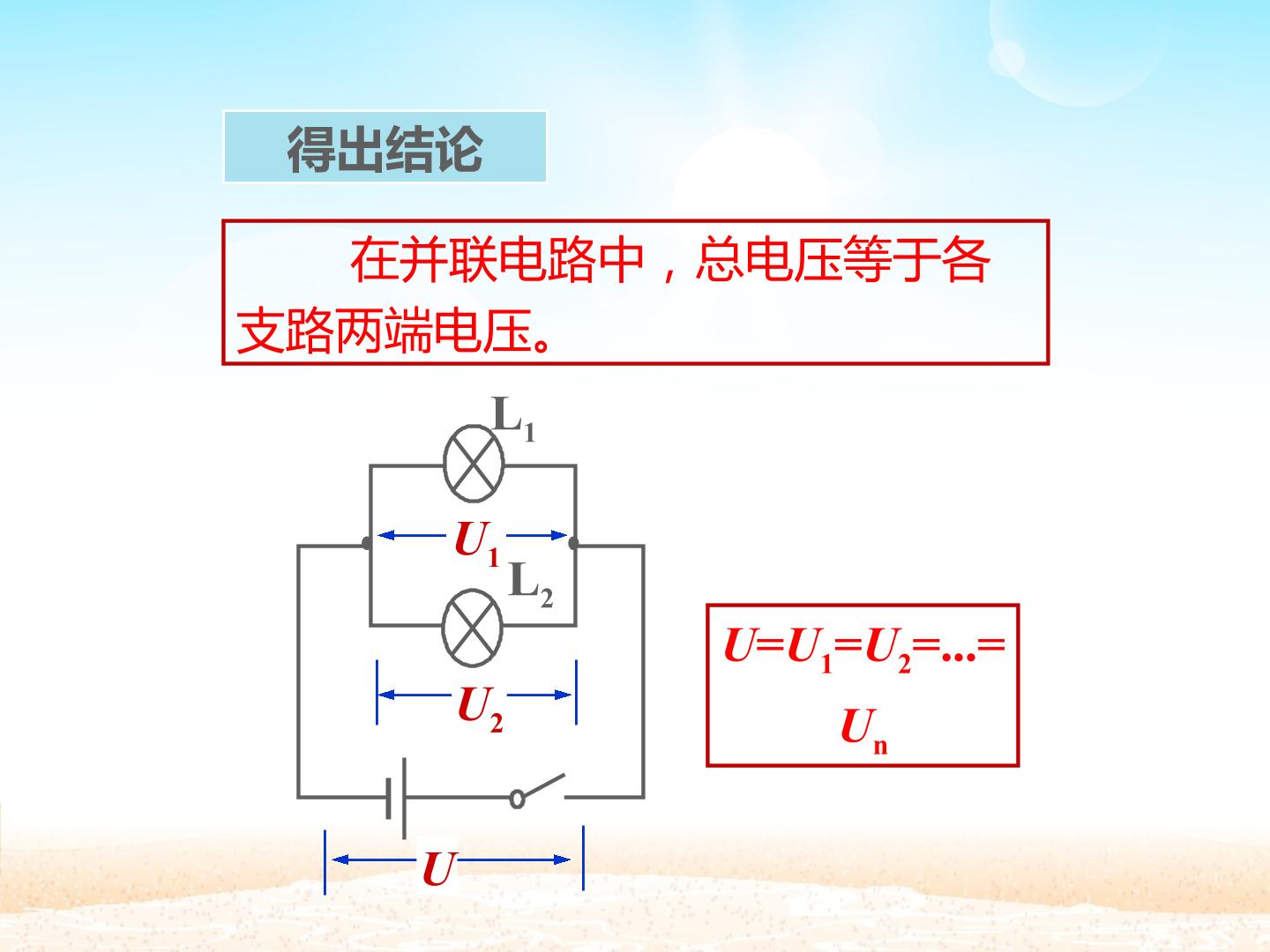

并联电路中,电路两端的总电压与各支路两端的电压有什么关系?

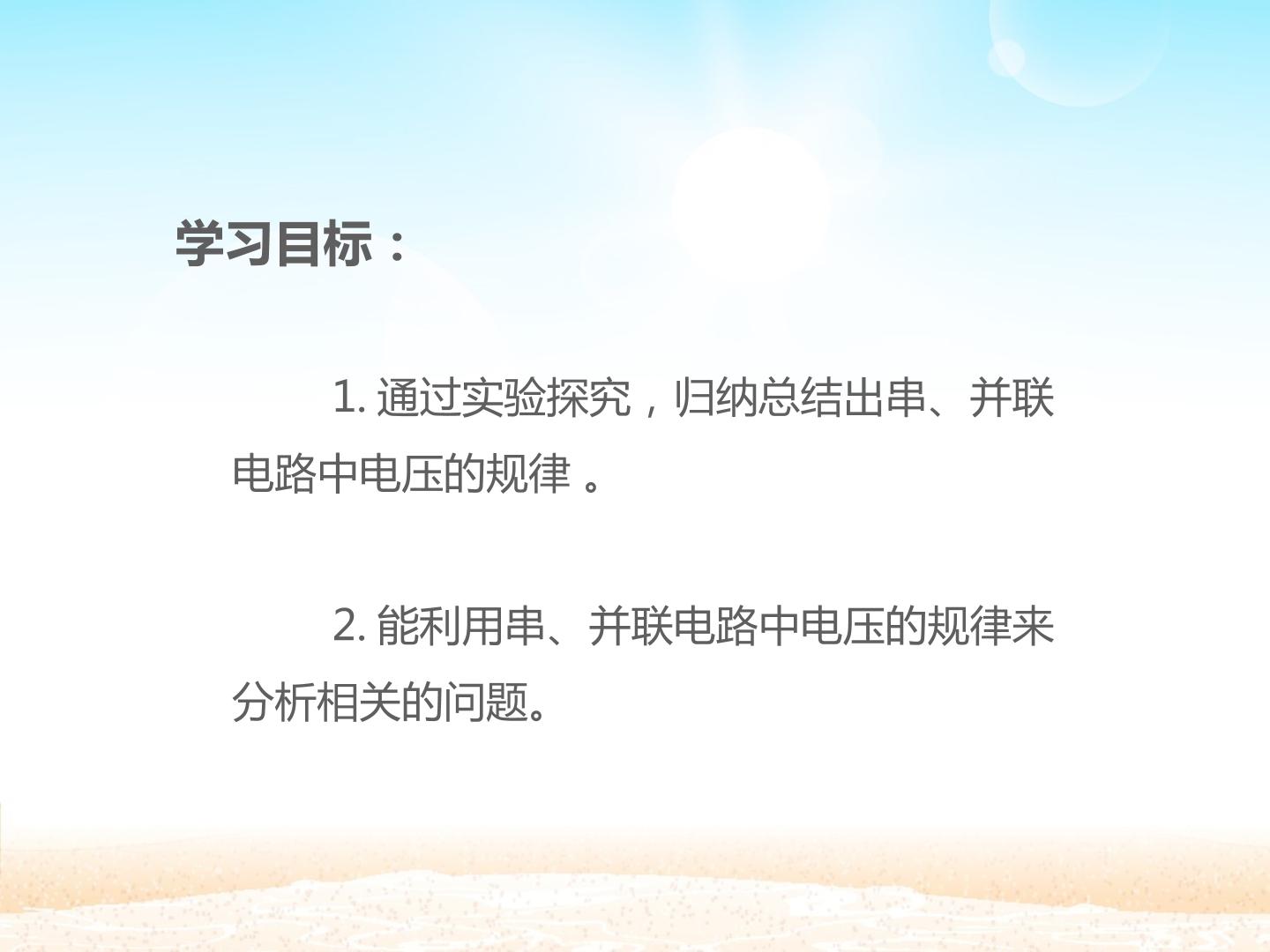

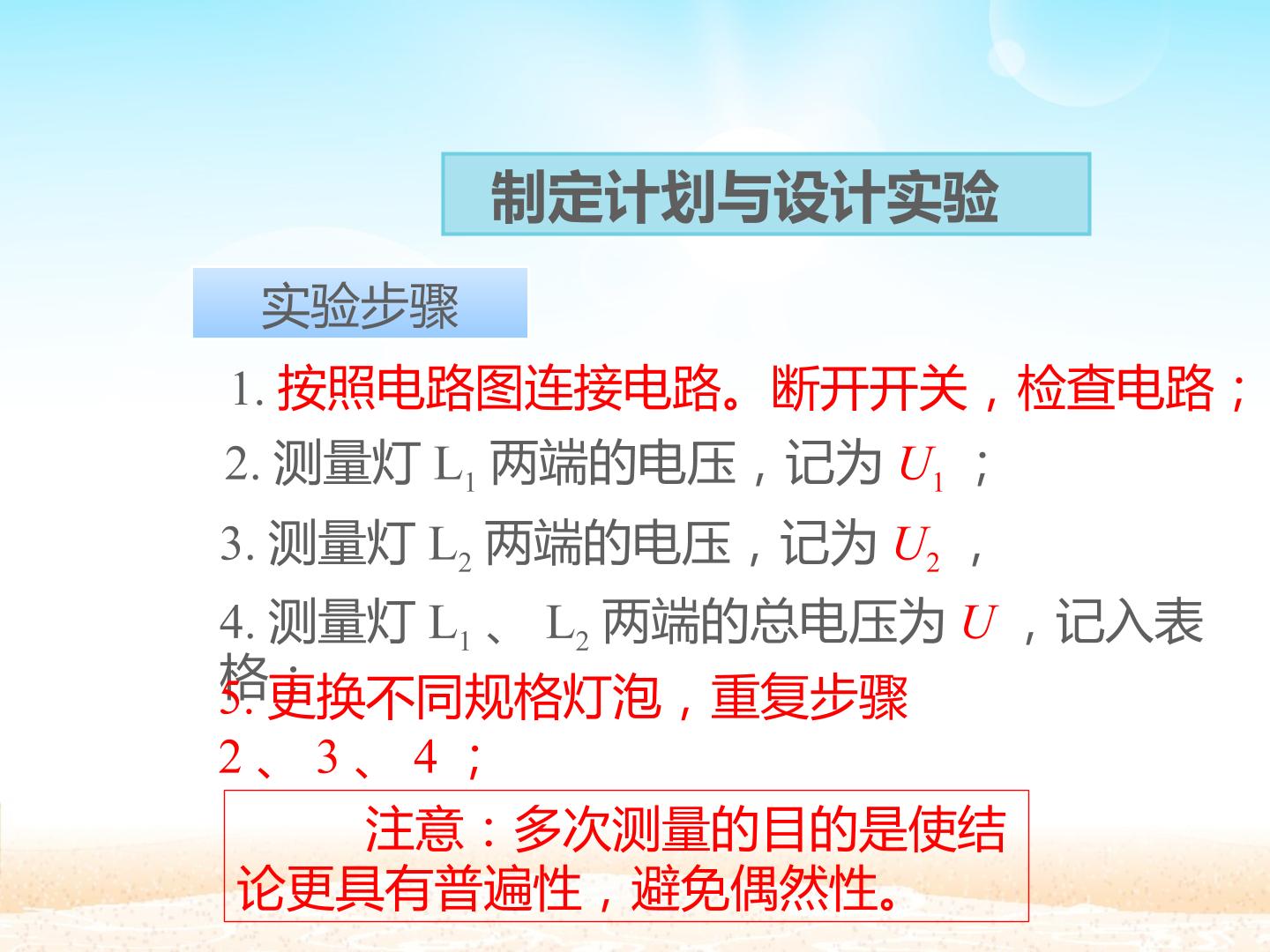

1.通过实验探究,归纳总结出串、并联电路中电压的规律 。 2.能利用串、并联电路中电压的规律来分析相关的问题。

学习目标:

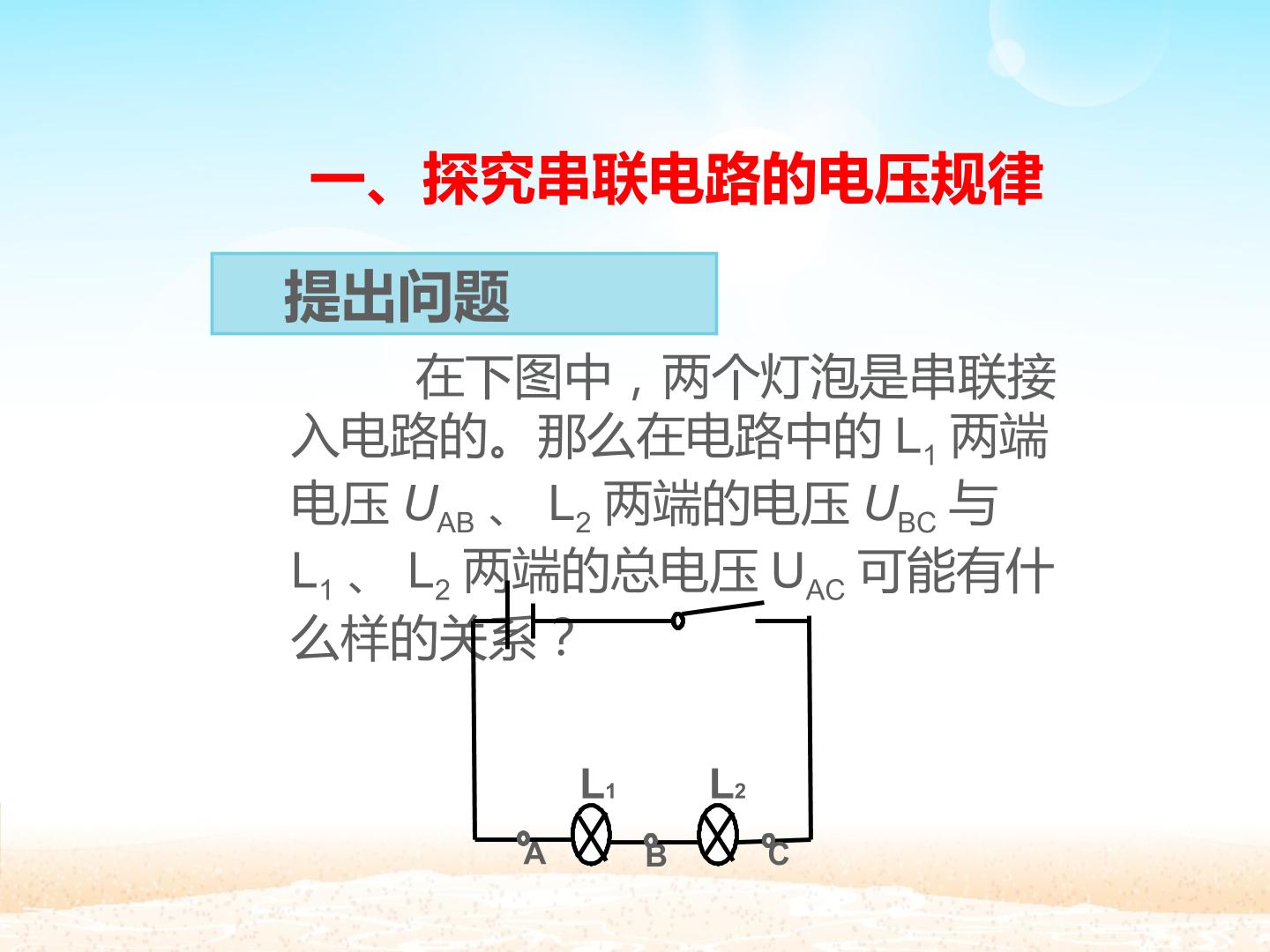

提出问题

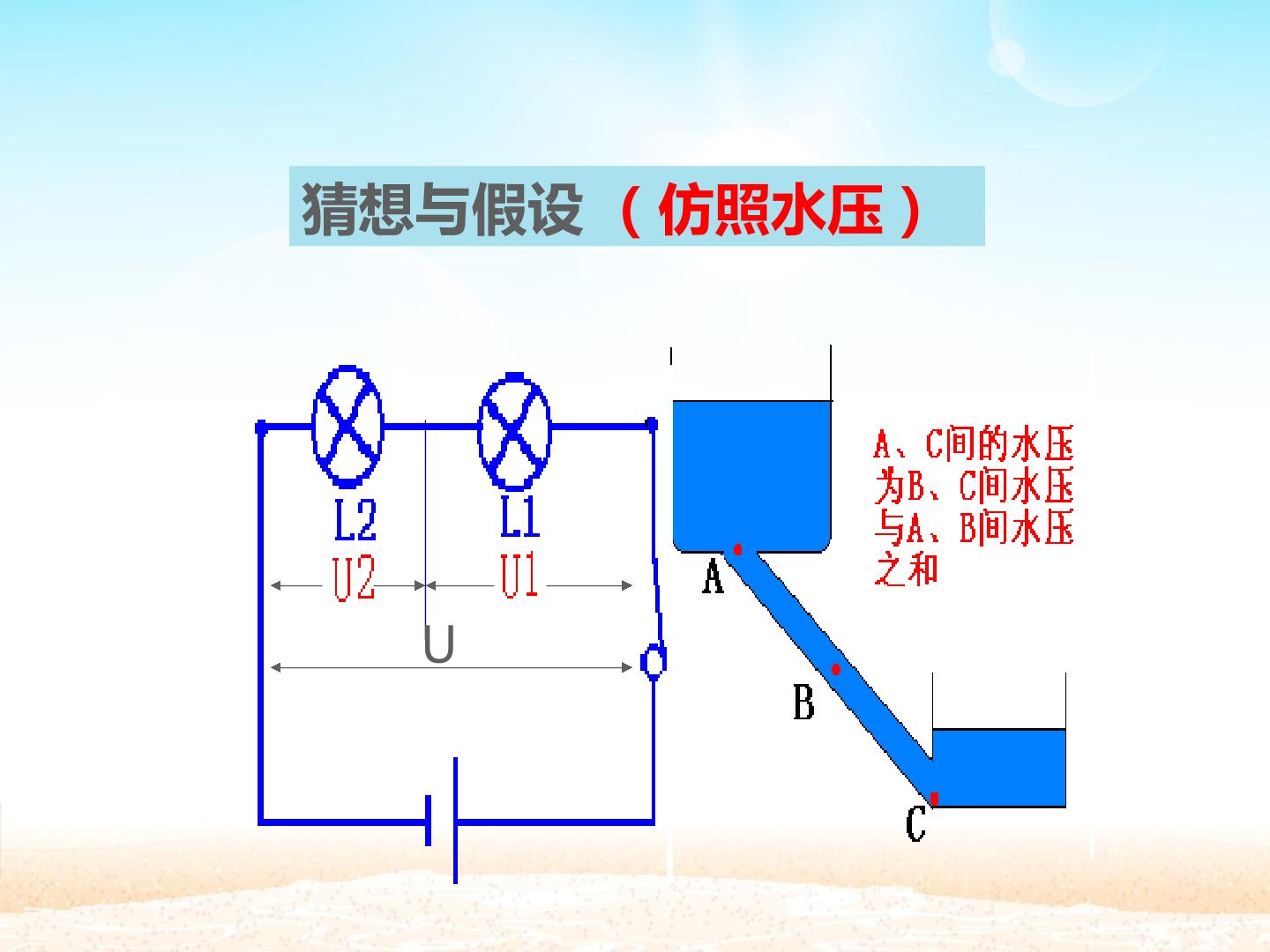

在下图中,两个灯泡是串联接入电路的。那么在电路中的L1两端电压、L2两端的电压与L1、L2两端的总电压可能有什么样的关系?

<

<
