欧姆定律在串、并联电路中的应用

更新时间:2021-09-23 提供商:网龙网络公司 下载类型:免费下载

文件大小:0.53 MB 分辨率:960*720 文件类型:PPTX

标签: 网龙、 教学资源、 优选、 课件、 正规教育、 物理、 高效备授课、 文档、 K12、 九年级、 课件、 全一册、 初中、 ZYK、 基础学科、 3级、 文档、 素材类型、 模板素材、 素材资源、 人民教育出版社(人教版)、 ZYKB、 课件模板素材、 微软pptx幻灯片

一键领取课件

课件介绍

这是一套关于《欧姆定律在串、并联电路中的应用》的素材,格式为PPTX,文件大小为0.53 MB,页数为18页,请使用101教育PPT软件打开使用;

欧姆定律在串、并联电路中的应用

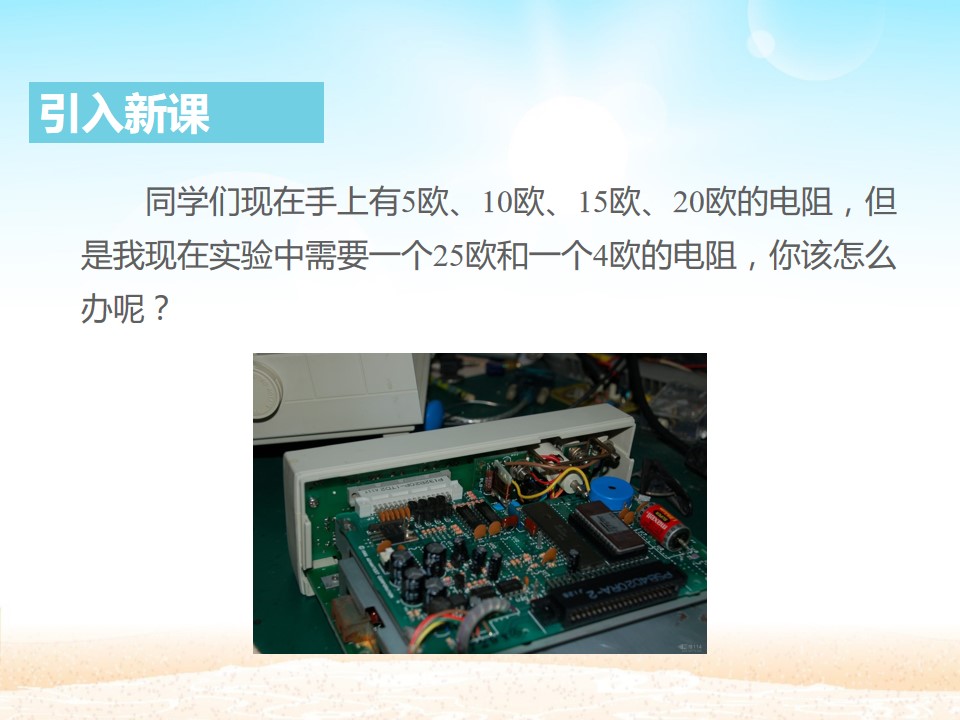

同学们现在手上有5欧、10欧、15欧、20欧的电阻,但是我现在实验中需要一个25欧和一个4欧的电阻,你该怎么办呢?

引入新课

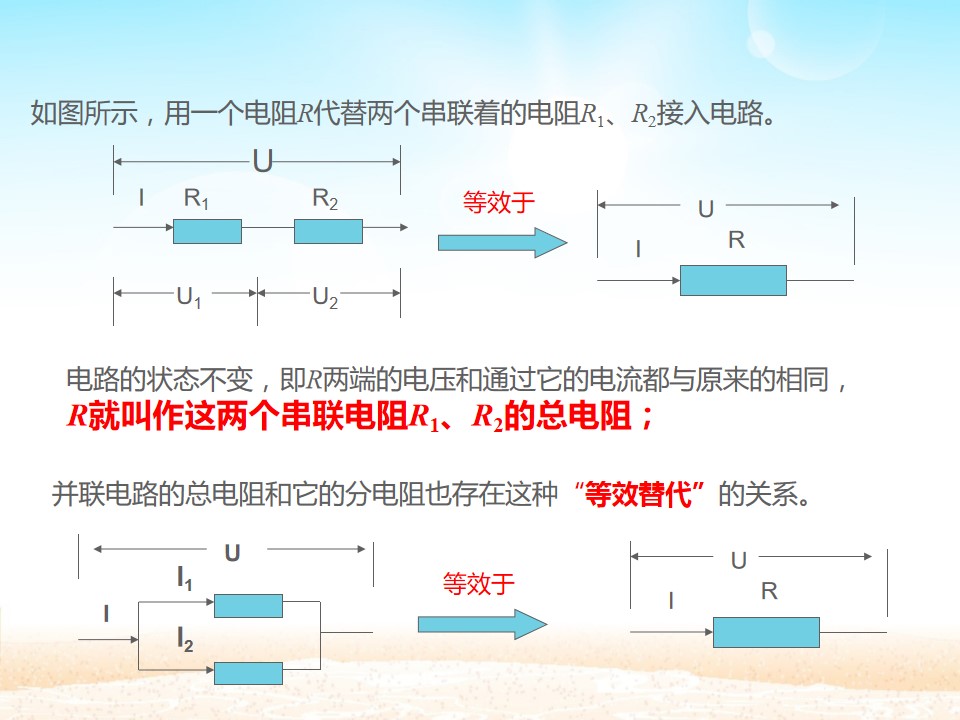

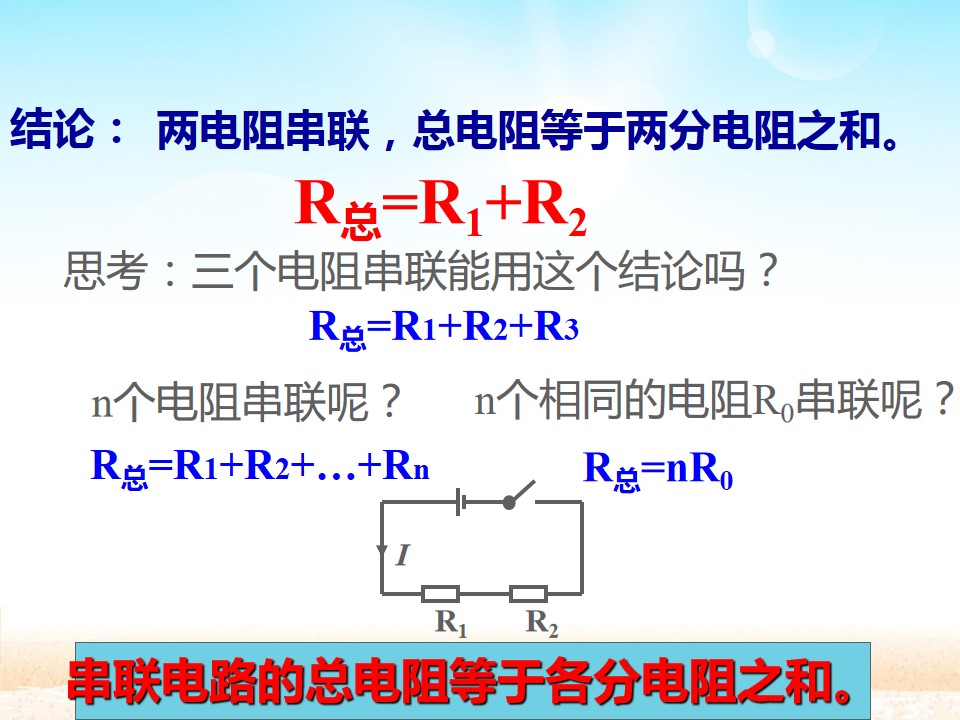

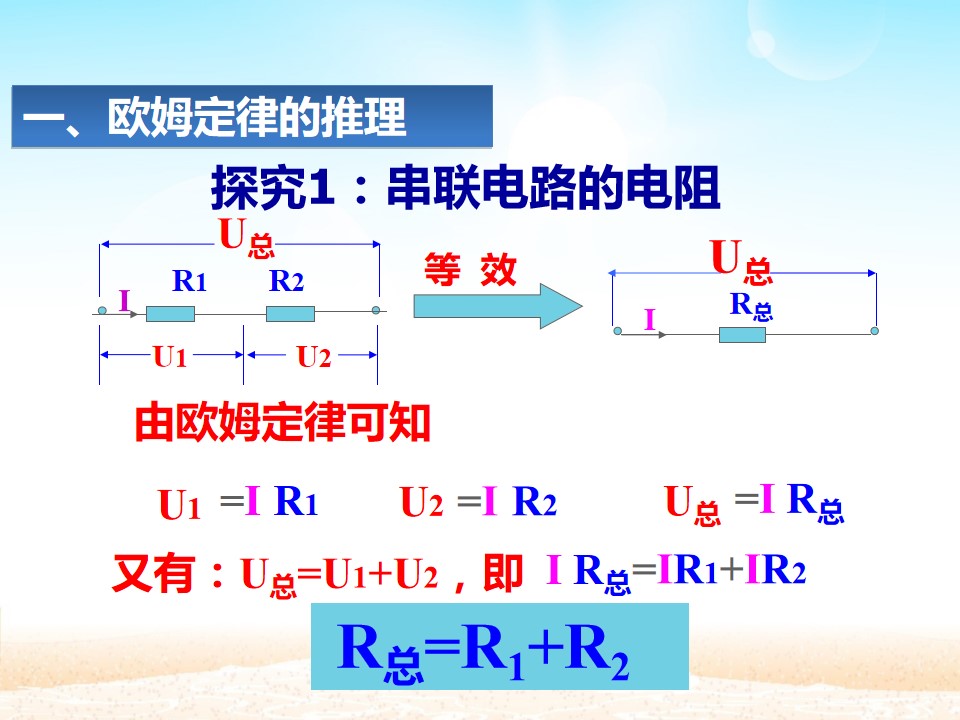

如图所示,用一个电阻R代替两个串联着的电阻R1、R2接入电路。

电路的状态不变,即R两端的电压和通过它的电流都与原来的相同,

<就叫作这两个串联电阻R1、R2的总电阻;

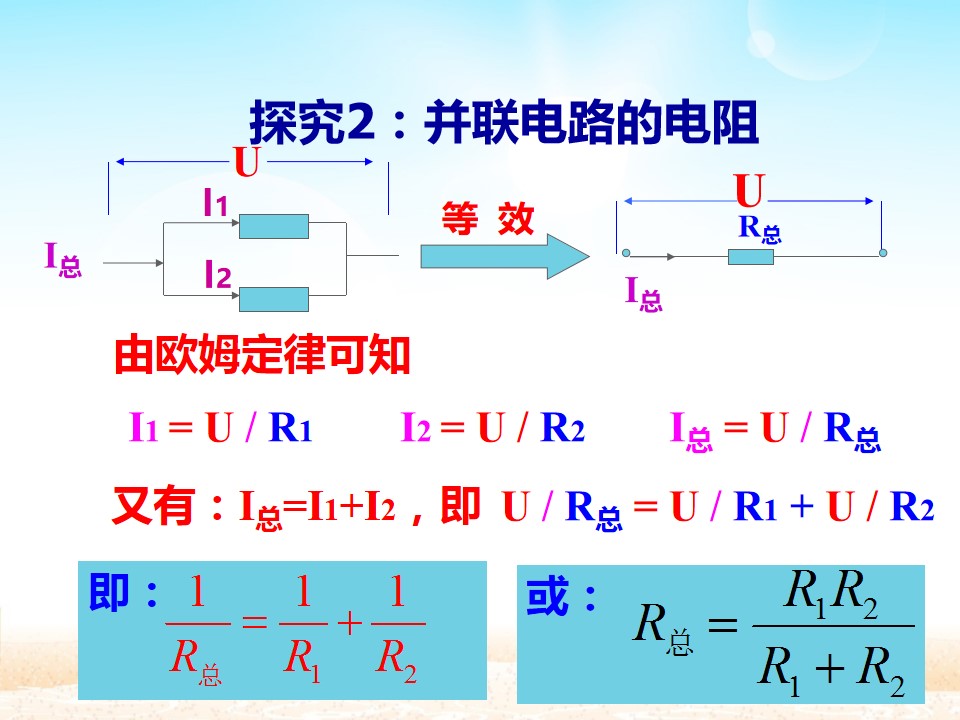

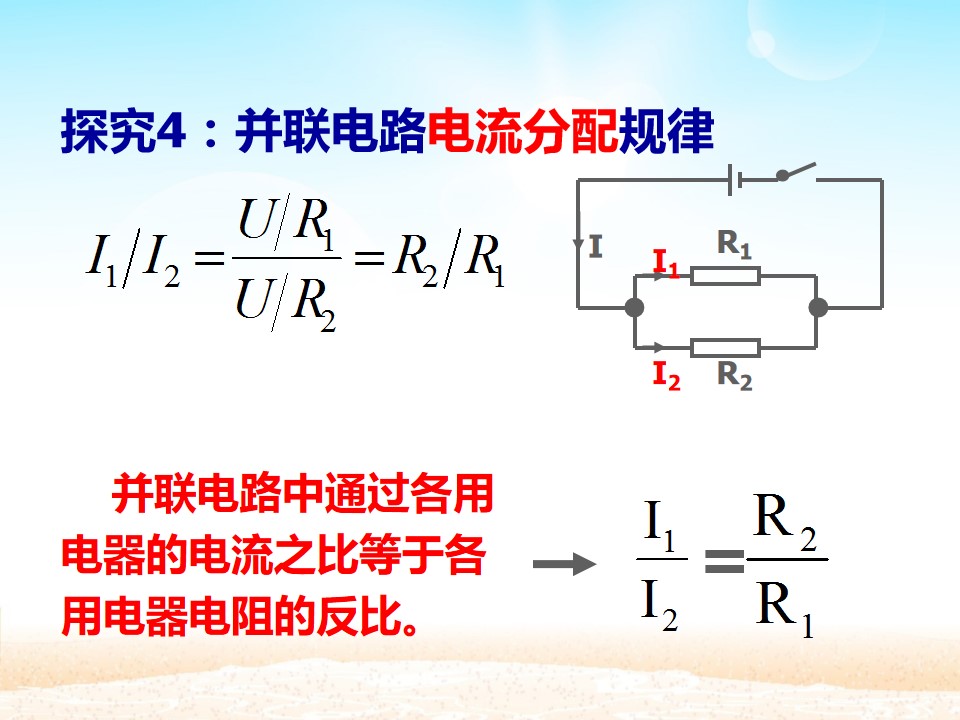

并联电路的总电阻和它的分电阻也存在这种“等效替代”的关系。

等效于
