第十七章 从指南针到磁浮列车 复习课件
【例1】（2014·河南）在一块有机玻璃板上，安装一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后铁屑的分布如图所示。图中A、B点相比_____，点磁场较强。实验中_____（选填“能”或“不能”）用铜屑代替铁屑显示磁场分布。

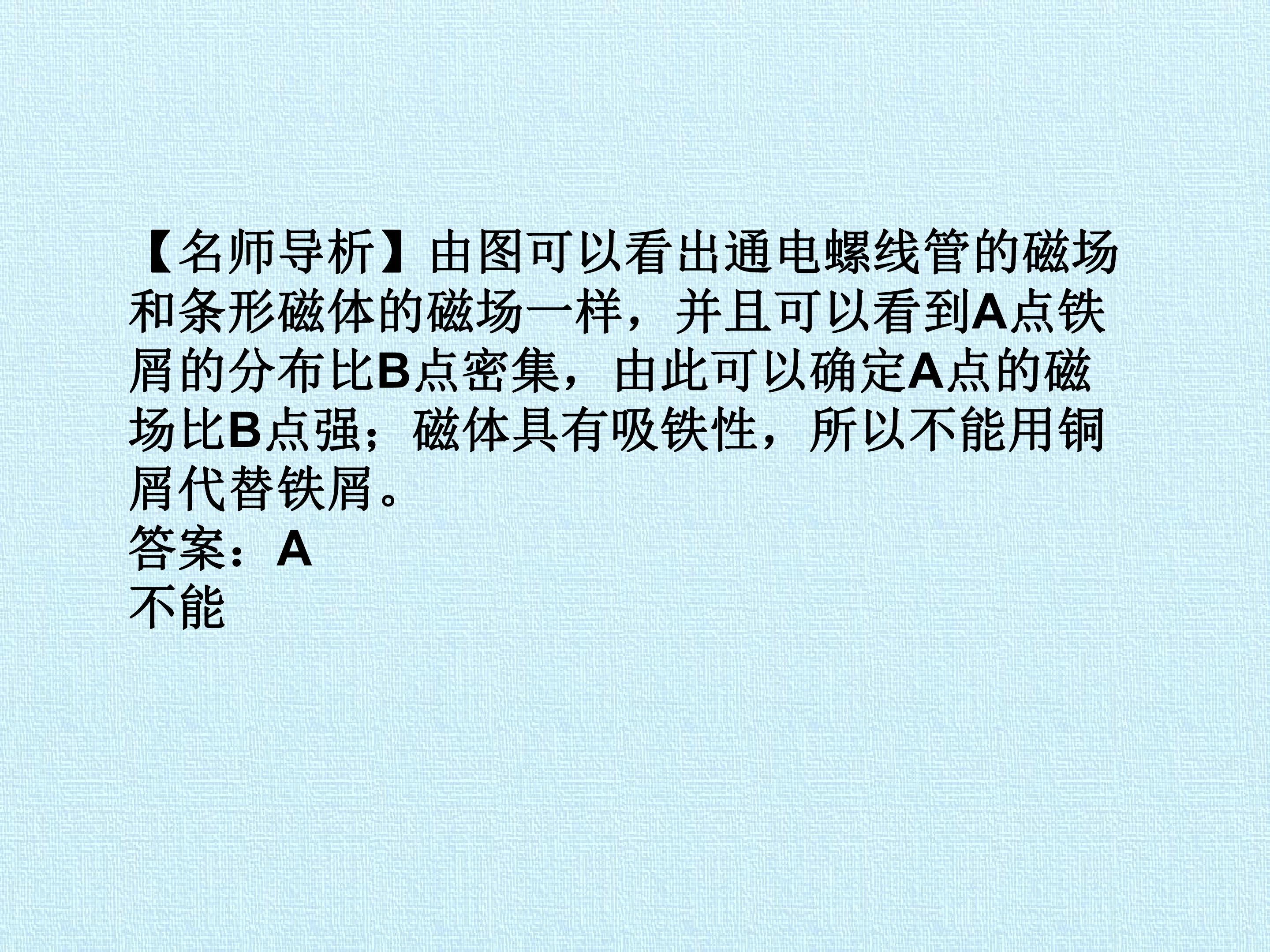

【名师导析】由图可以看出通电螺线管的磁场和条形磁体的磁场一样，并且可以看到A点铁屑的分布比B点密集，由此可以确定A点的磁场比B点强；磁体具有吸铁性，所以不能用铜屑代替铁屑。答案：A不能

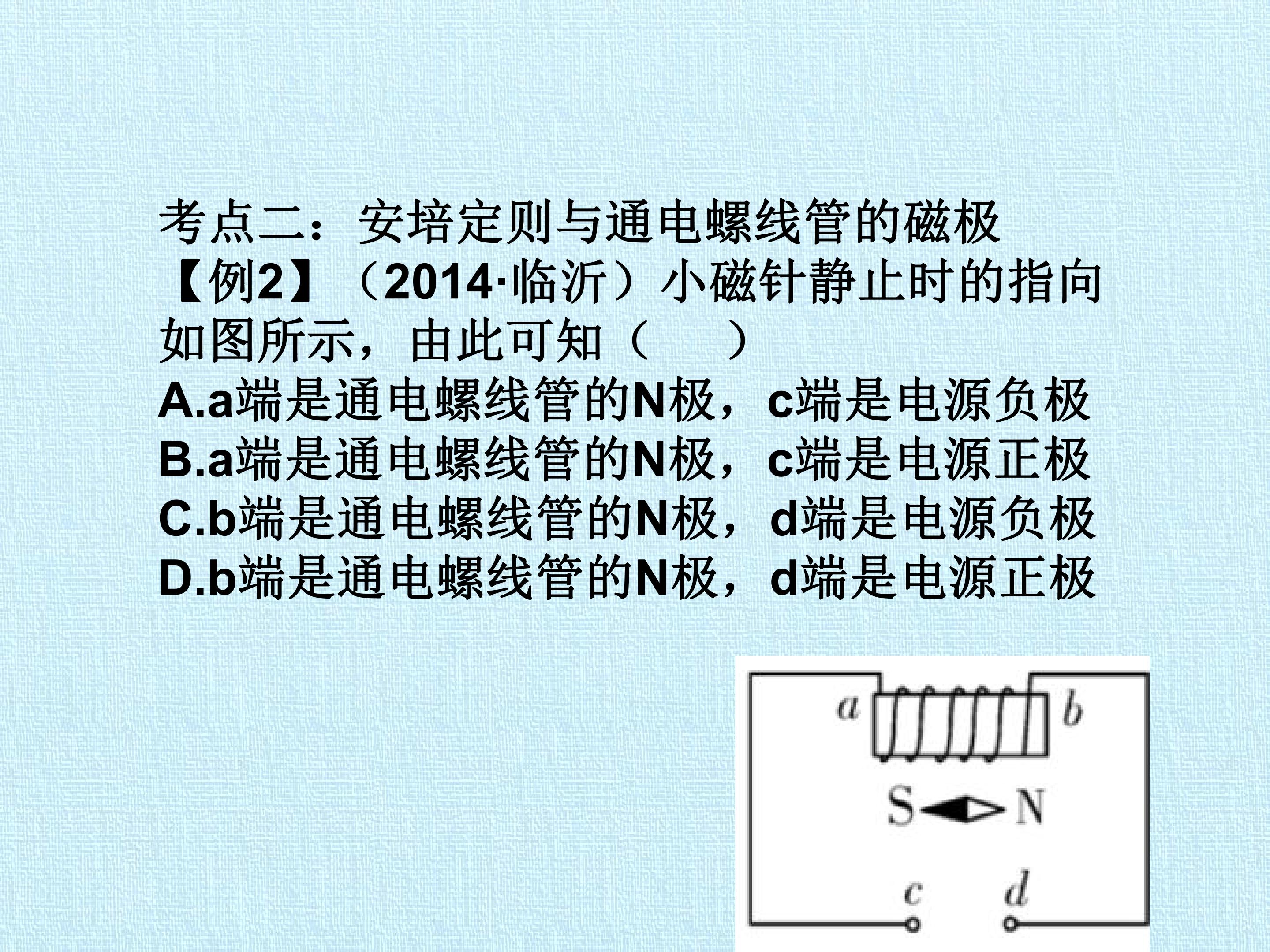

考点二：安培定则与通电螺线管的磁极【例2】（2014·临沂）小磁针静止时的指向如图所示，由此可知（ ）A.a端是通电螺线管的N极，c端是电源负极B.a端是通电螺线管的N极，c端是电源正极C.b端是通电螺线管的N极，d端是电源负极D.b端是通电螺线管的N极，d端是电源正极

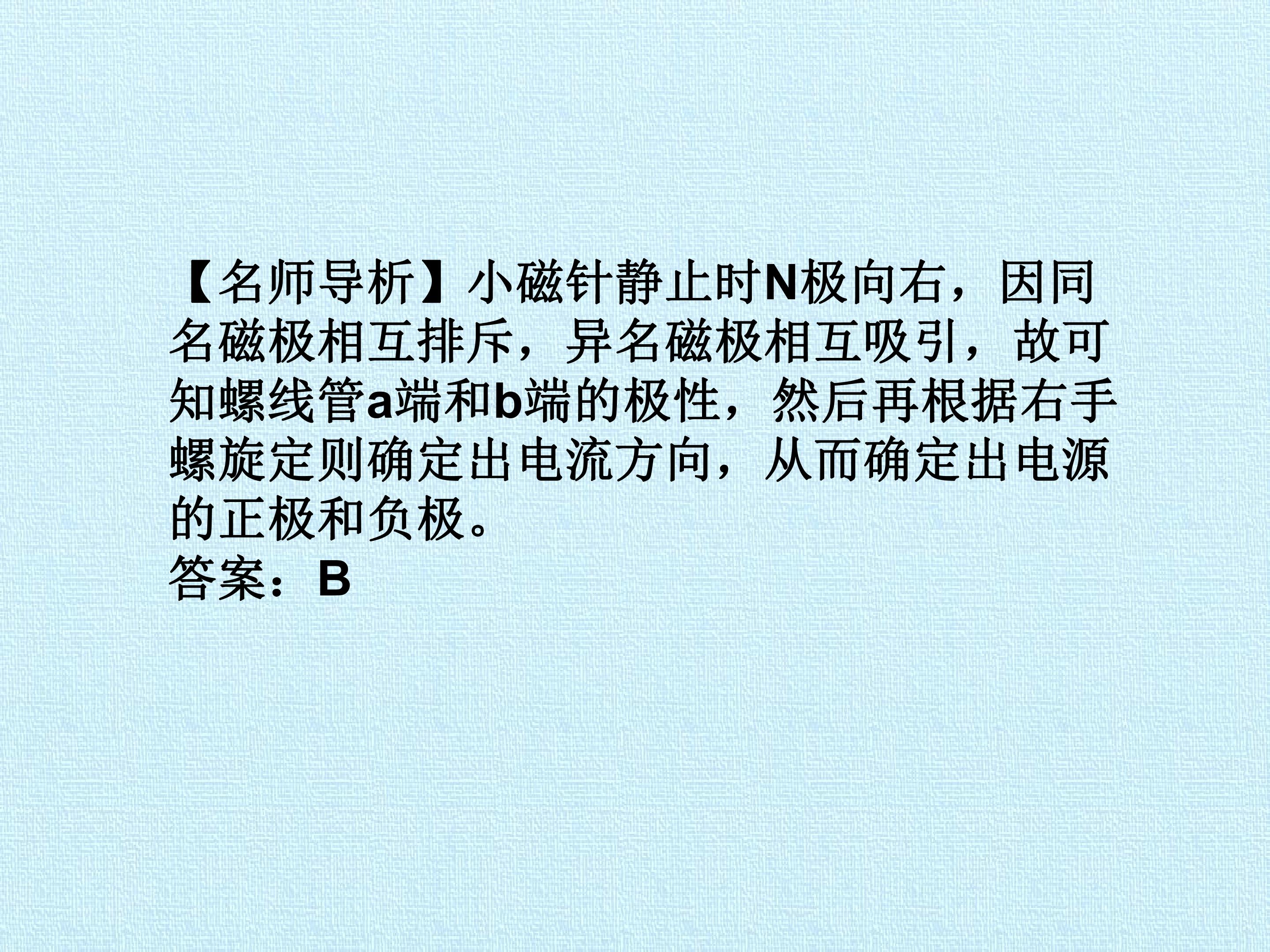

【名师导析】小磁针静止时N极向右，因同名磁极相互排斥，异名磁极相互吸引，故可知螺线管a端和b端的极性，然后再根据右手螺旋定则确定出电流方向，从而确定出电源的正极和负极。答案：B

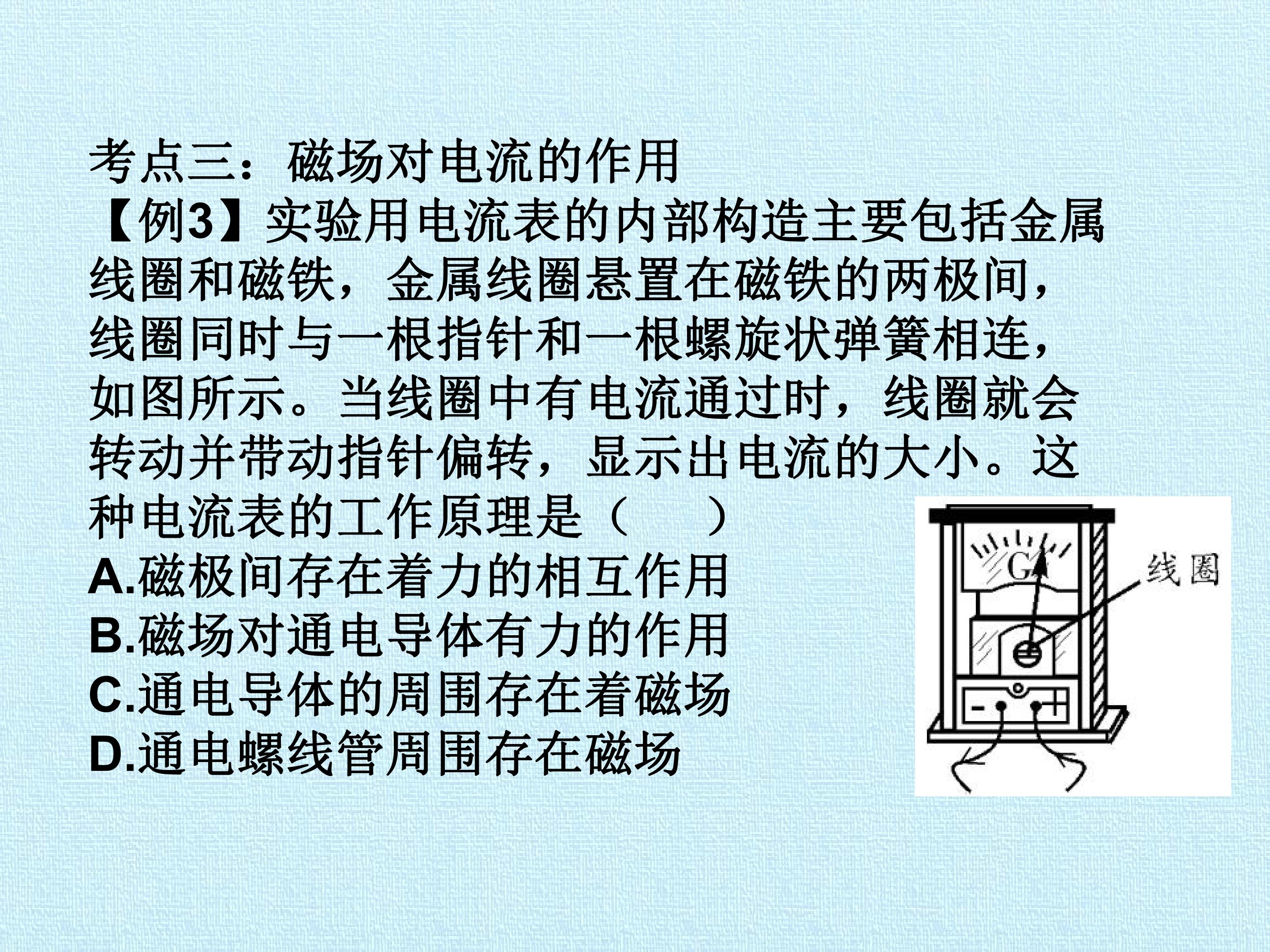

考点三：磁场对电流的作用【例3】实验用电流表的内部构造主要包括金属线圈和磁铁，金属线圈悬置在磁铁的两极间，线圈同时与一根指针和一根螺旋状弹簧相连，如图所示。当线圈中有电流通过时，线圈就会转动并带动指针偏转，显示出电流的大小。这种电流表的工作原理是（ ）A.磁极间存在着力的相互作用B.磁场对通电导体有力的作用C.通电导体的周围存在着磁场D.通电螺线管周围存在磁场

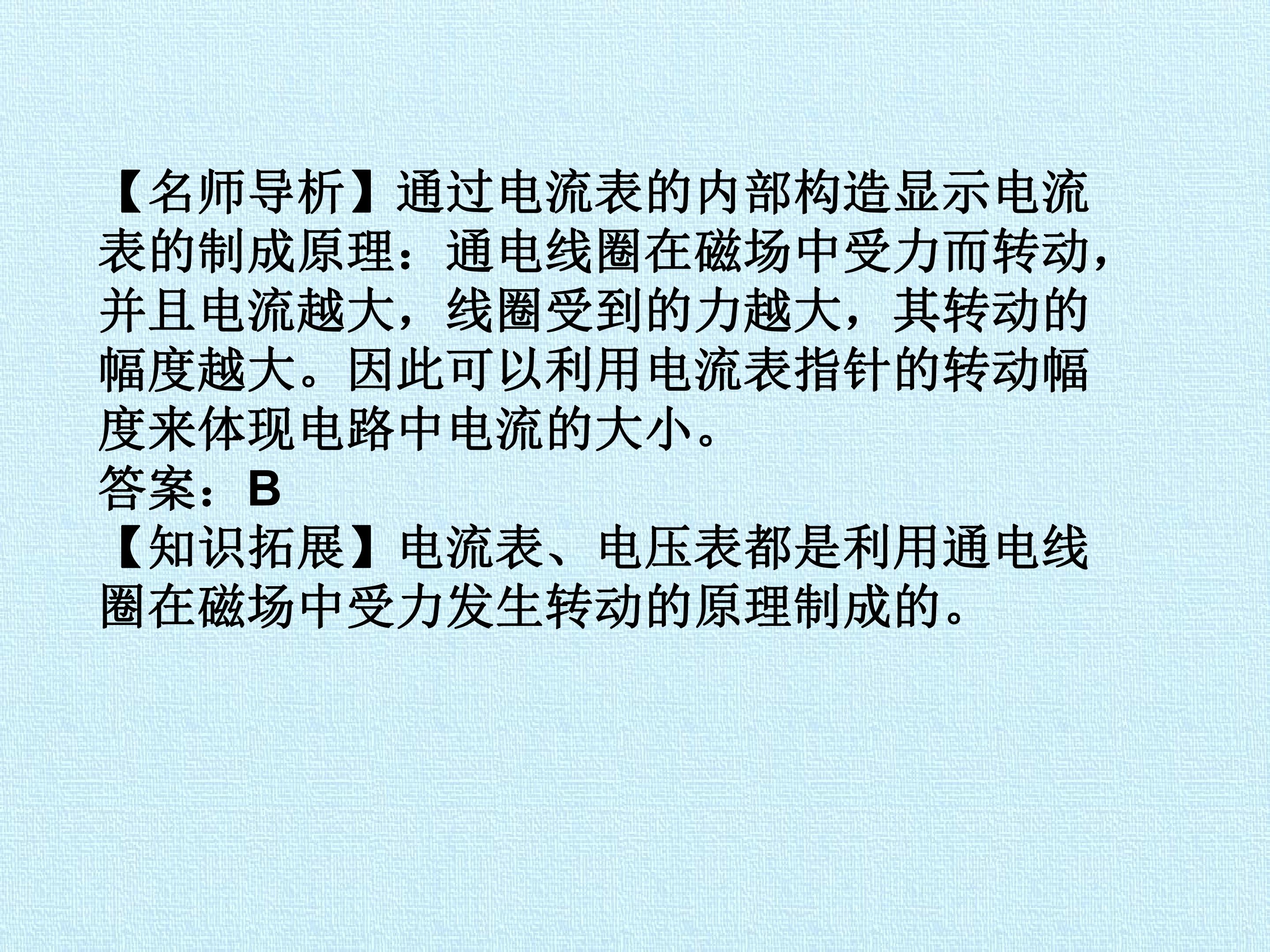

【名师导析】通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大。因此可以利用电流表指针的转动幅度来体现电路中电流的大小。答案：B 【知识拓展】电流表、电压表都是利用通电线圈在磁场中受力发生转动的原理制成的。

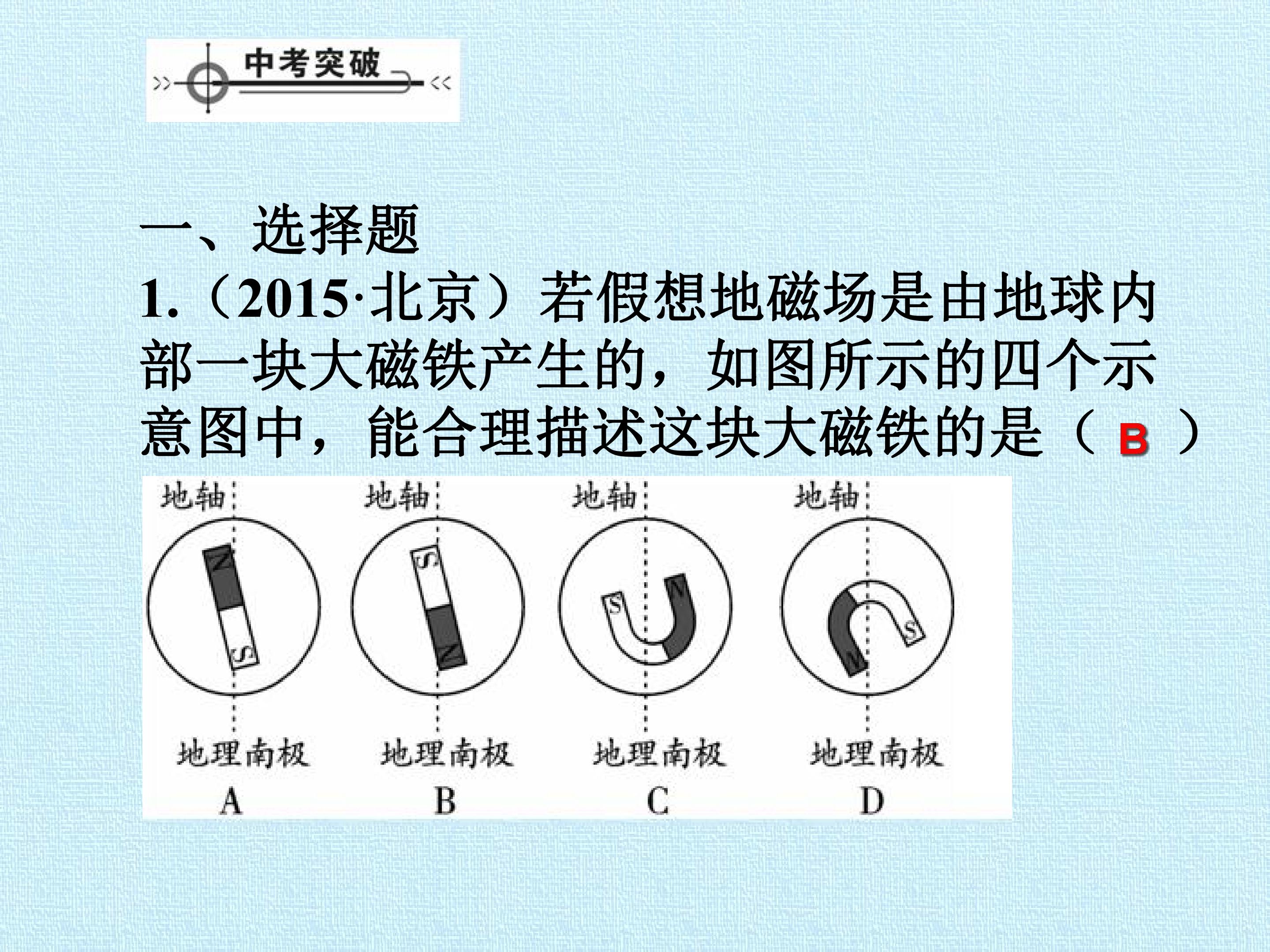

一、选择题1.（2015·北京）若假想地磁场是由地球内部一块大磁铁产生的，如图所示的四个示意图中，能合理描述这块大磁铁的是（ ）
B

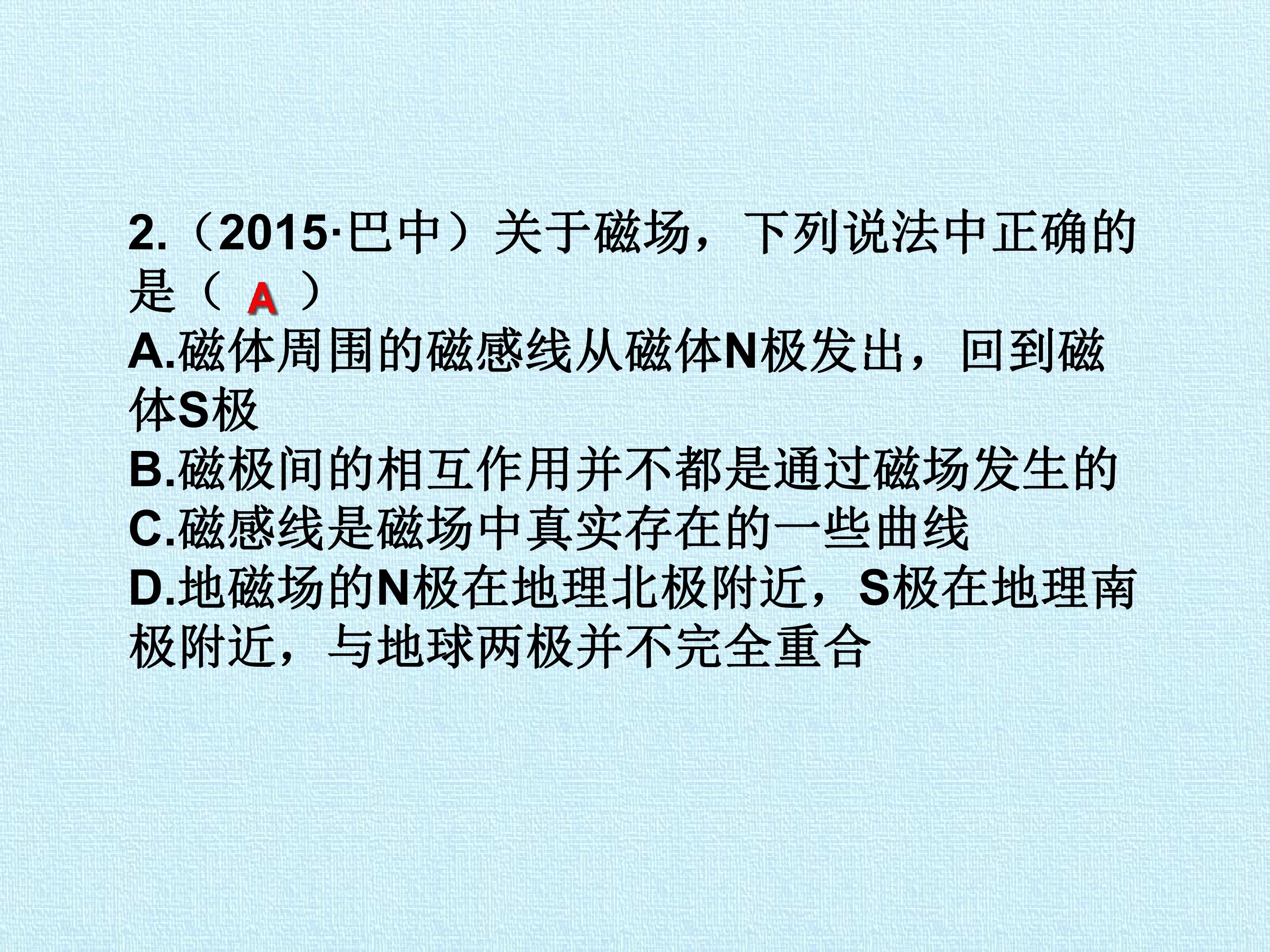

2.（2015·巴中）关于磁场，下列说法中正确的是（ ）A.磁体周围的磁感线从磁体N极发出，回到磁体S极B.磁极间的相互作用并不都是通过磁场发生的C.磁感线是磁场中真实存在的一些曲线D.地磁场的N极在地理北极附近，S极在地理南极附近，与地球两极并不完全重合
