科学测量：用多用电表测量电学量

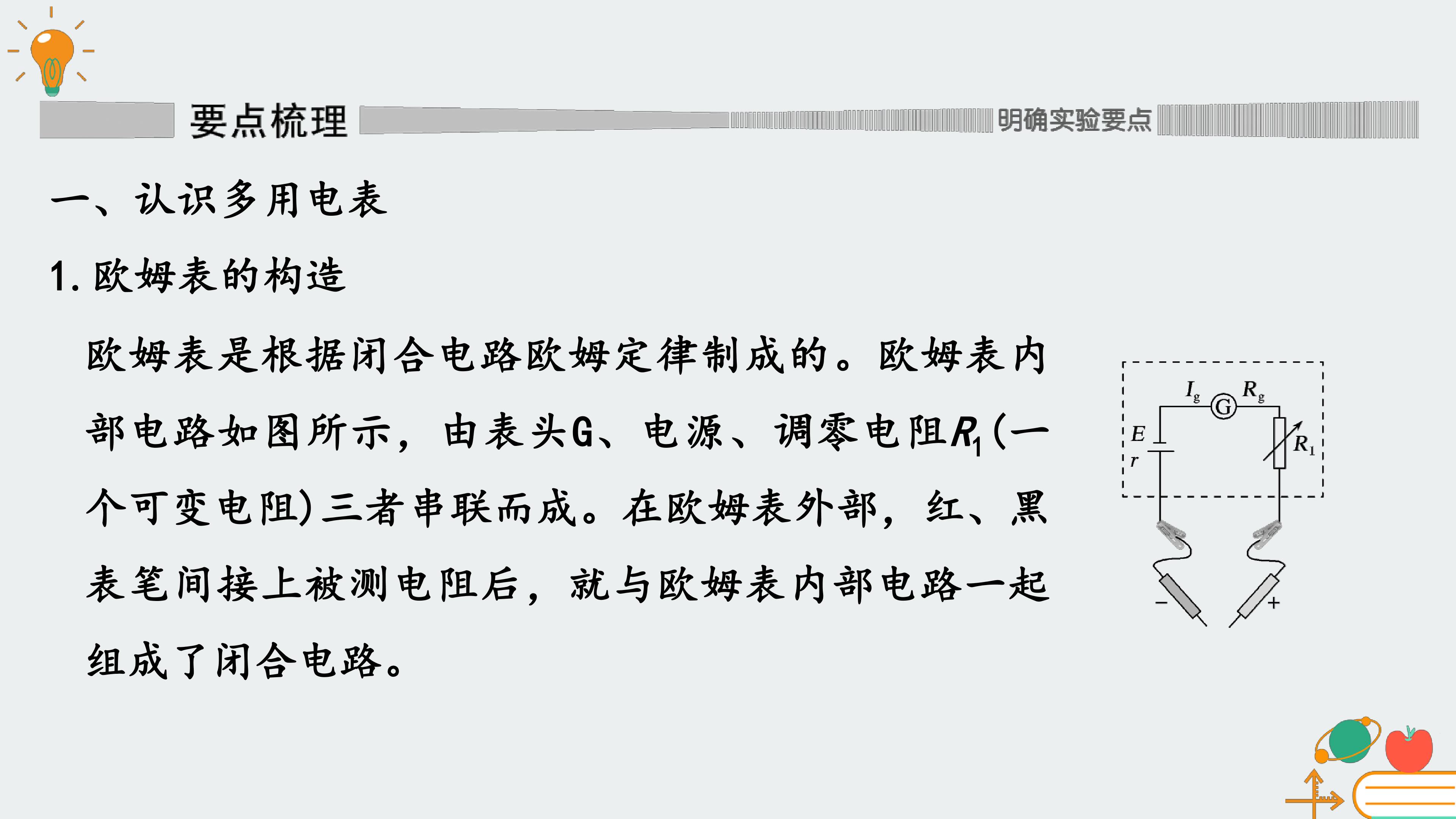

一、认识多用电表1.欧姆表的构造

欧姆表是根据闭合电路欧姆定律制成的。欧姆表内部电路如图所示，由表头G、电源、调零电阻R1(一个可变电阻)三者串联而成。在欧姆表外部，红、黑表笔间接上被测电阻后，就与欧姆表内部电路一起组成了闭合电路。

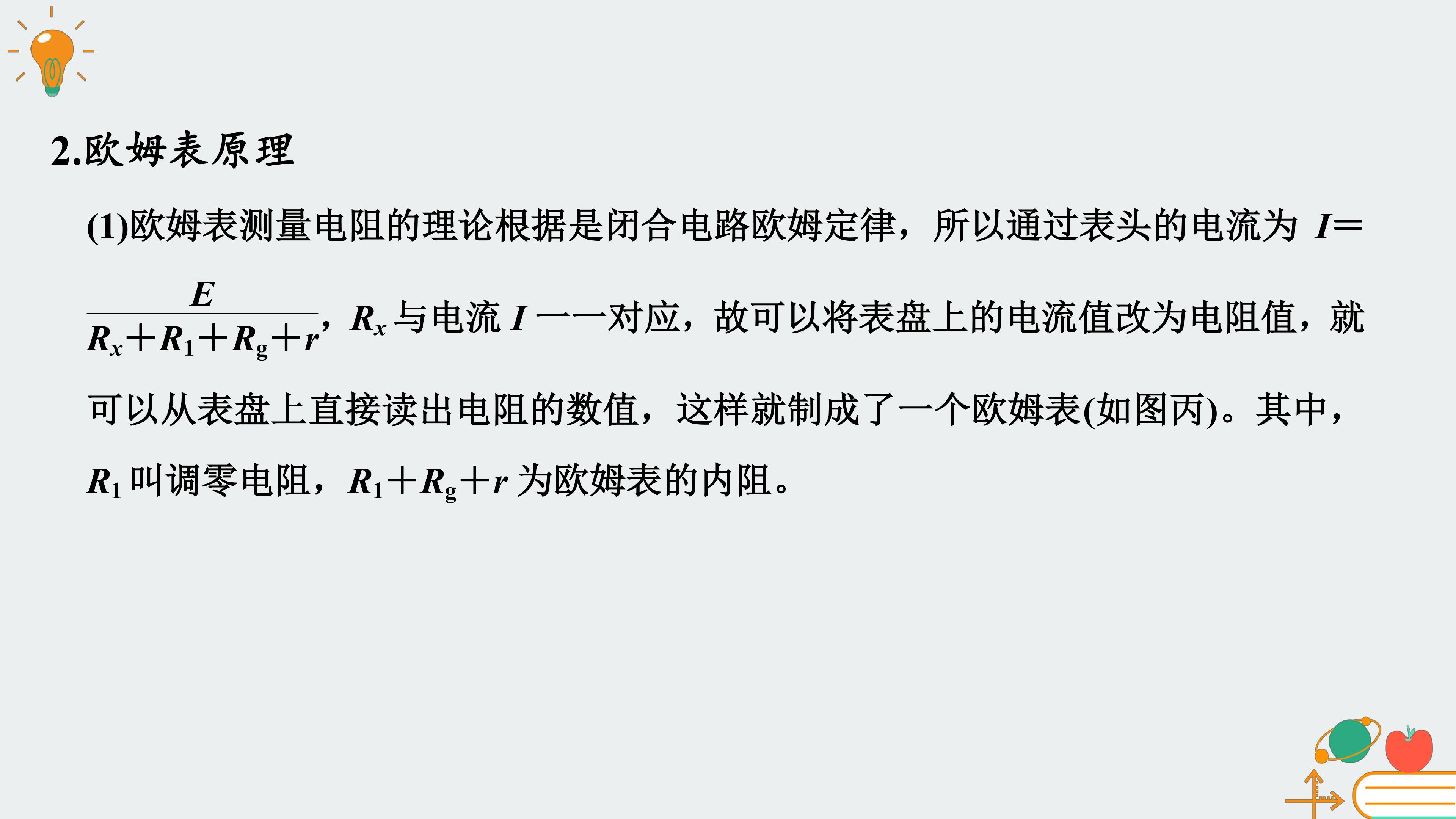

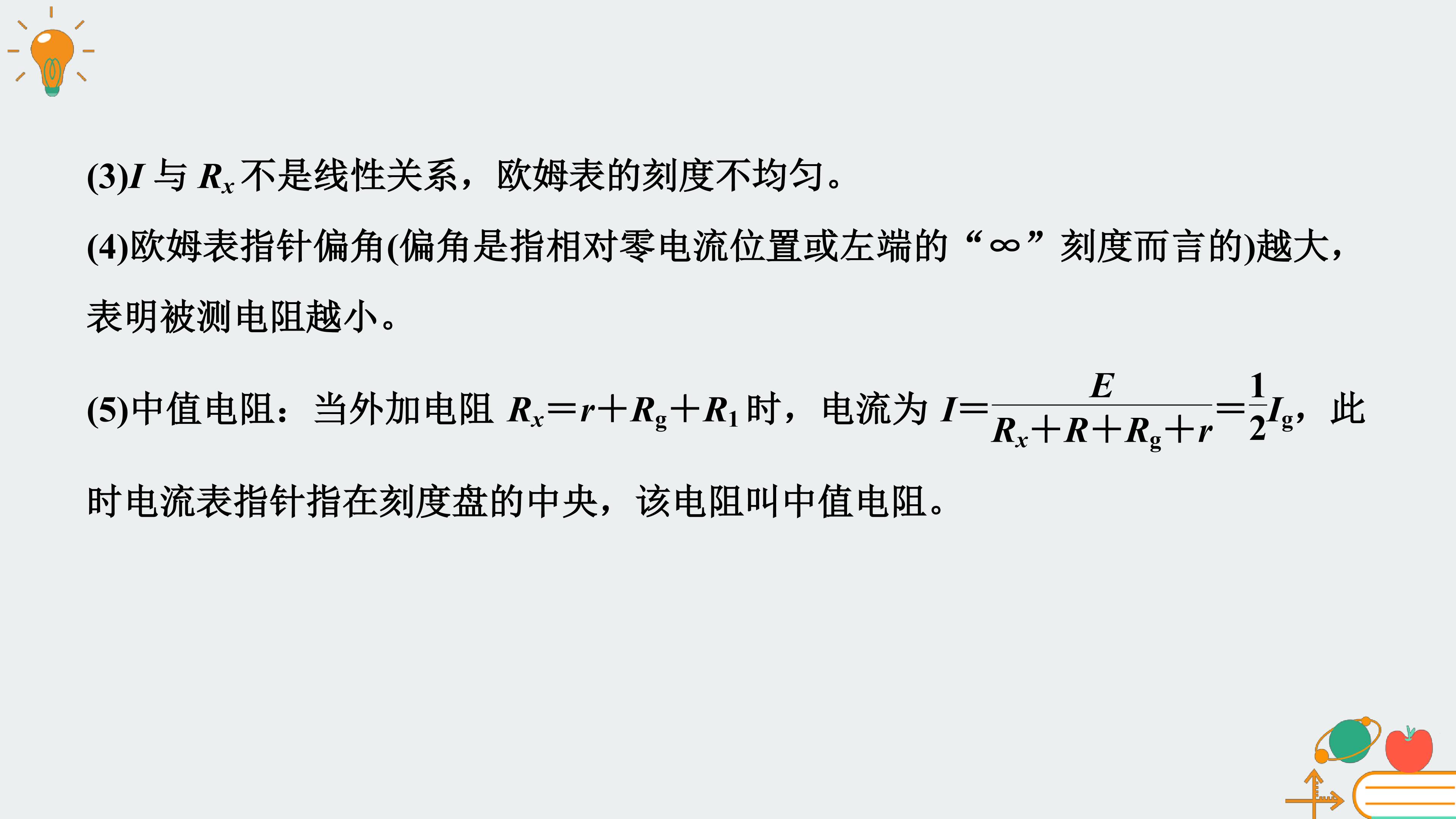

<.欧姆表原理

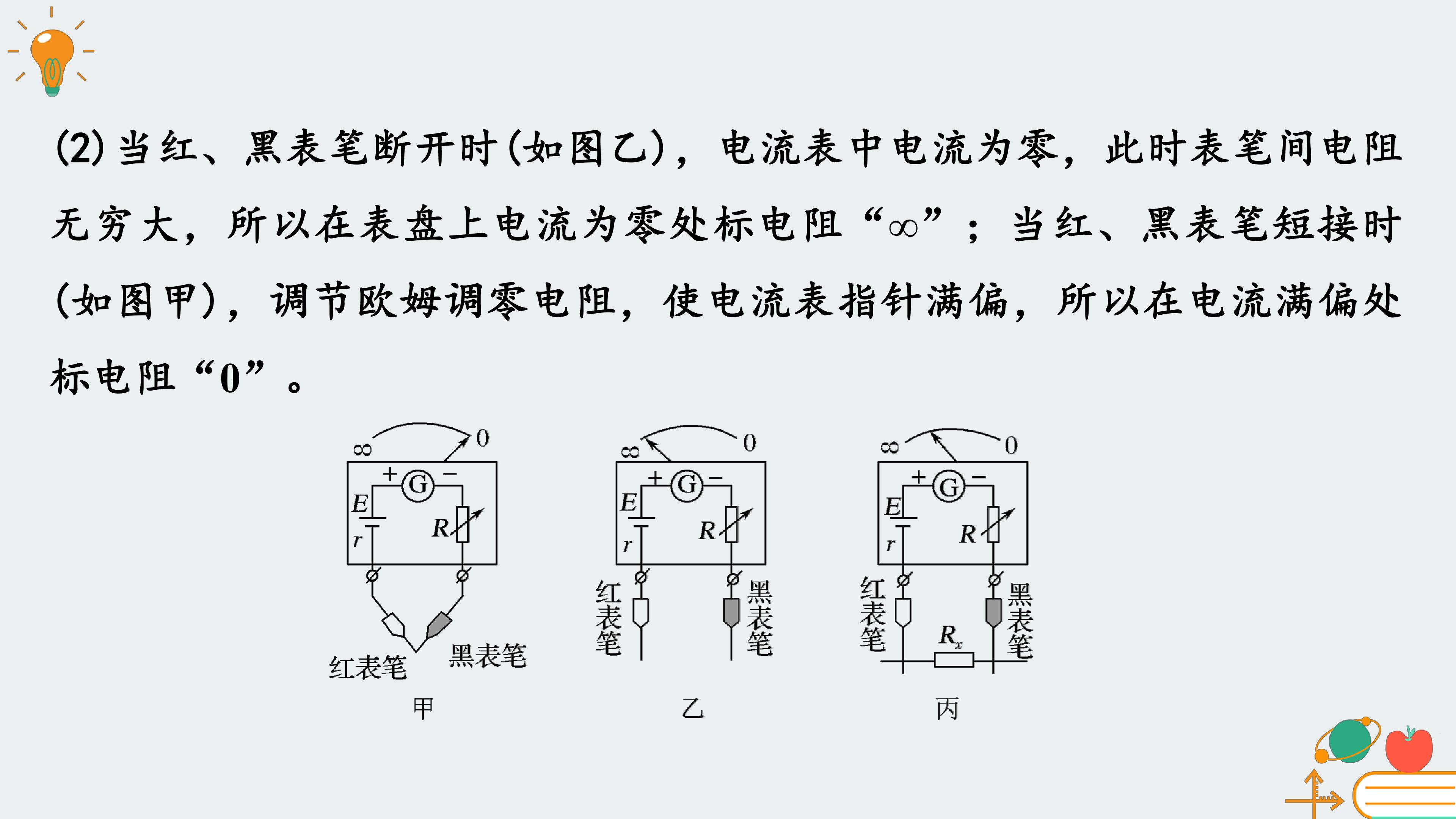

(2)当红、黑表笔断开时(如图乙)，电流表中电流为零，此时表笔间电阻无穷大，所以在表盘上电流为零处标电阻“∞”；当红、黑表笔短接时(如图甲)，调节欧姆调零电阻，使电流表指针满偏，所以在电流满偏处标电阻“0”。

<.多用电表的外部结构

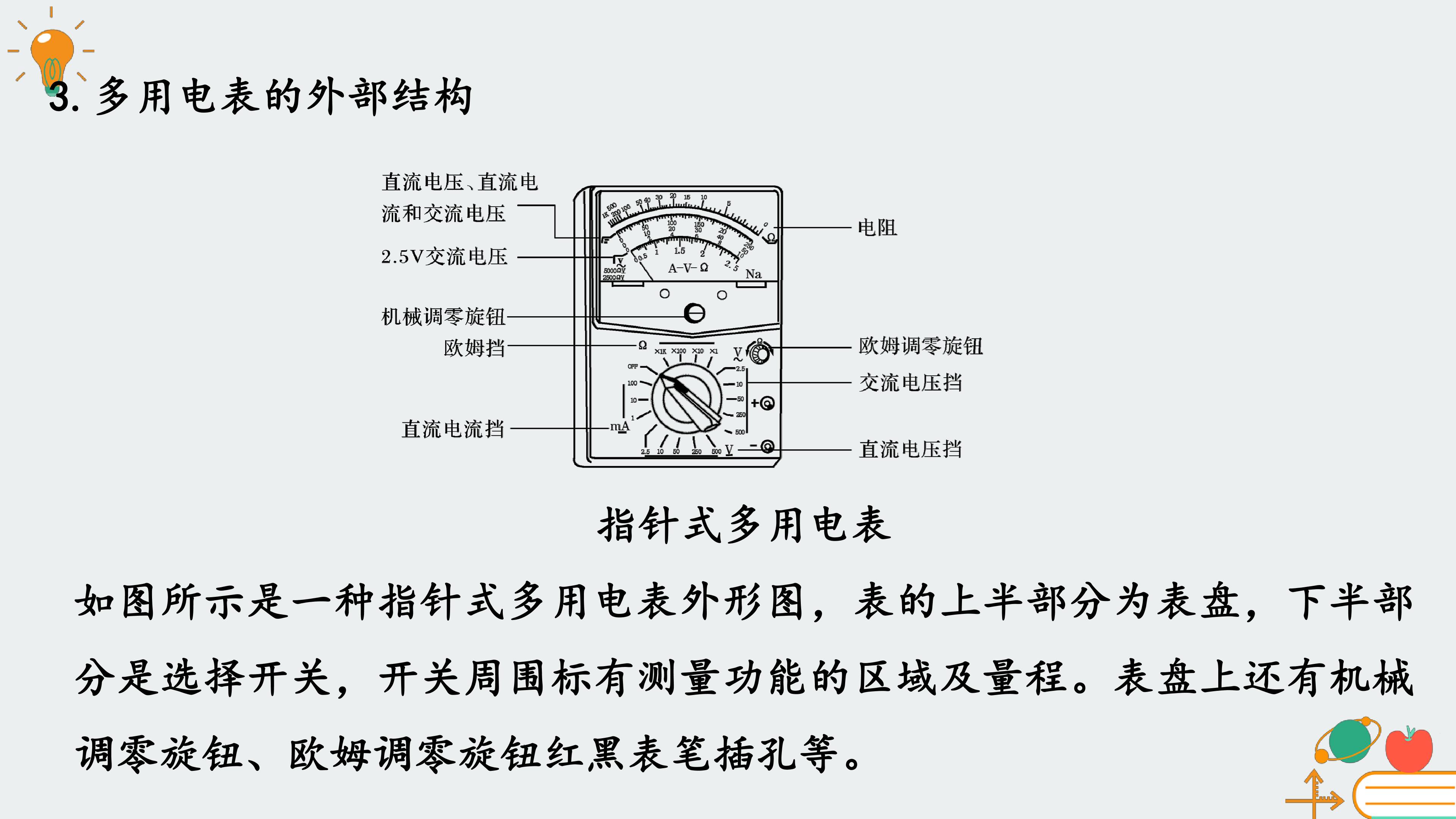

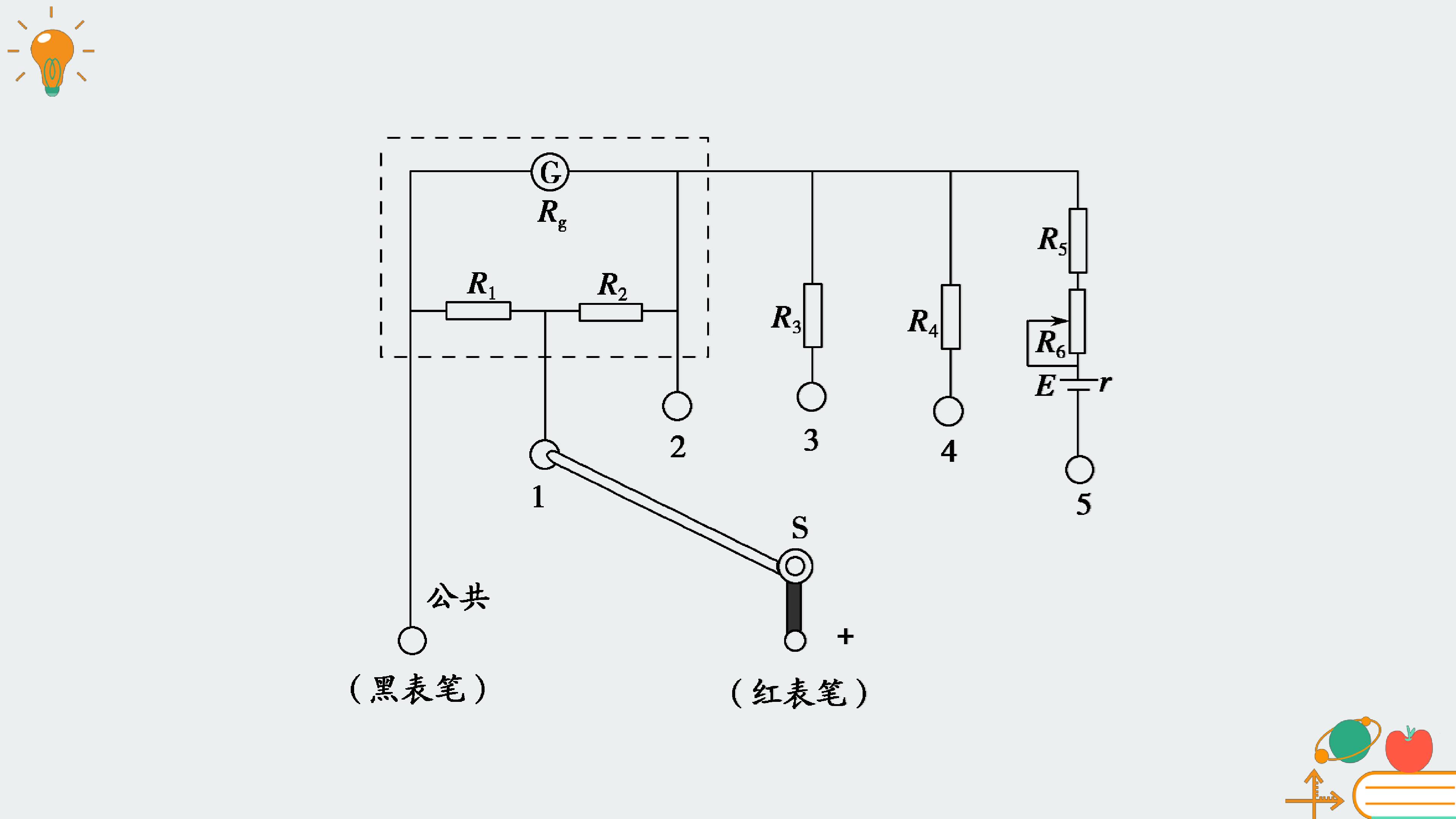

指针式多用电表如图所示是一种指针式多用电表外形图，表的上半部分为表盘，下半部分是选择开关，开关周围标有测量功能的区域及量程。表盘上还有机械调零旋钮、欧姆调零旋钮红黑表笔插孔等。

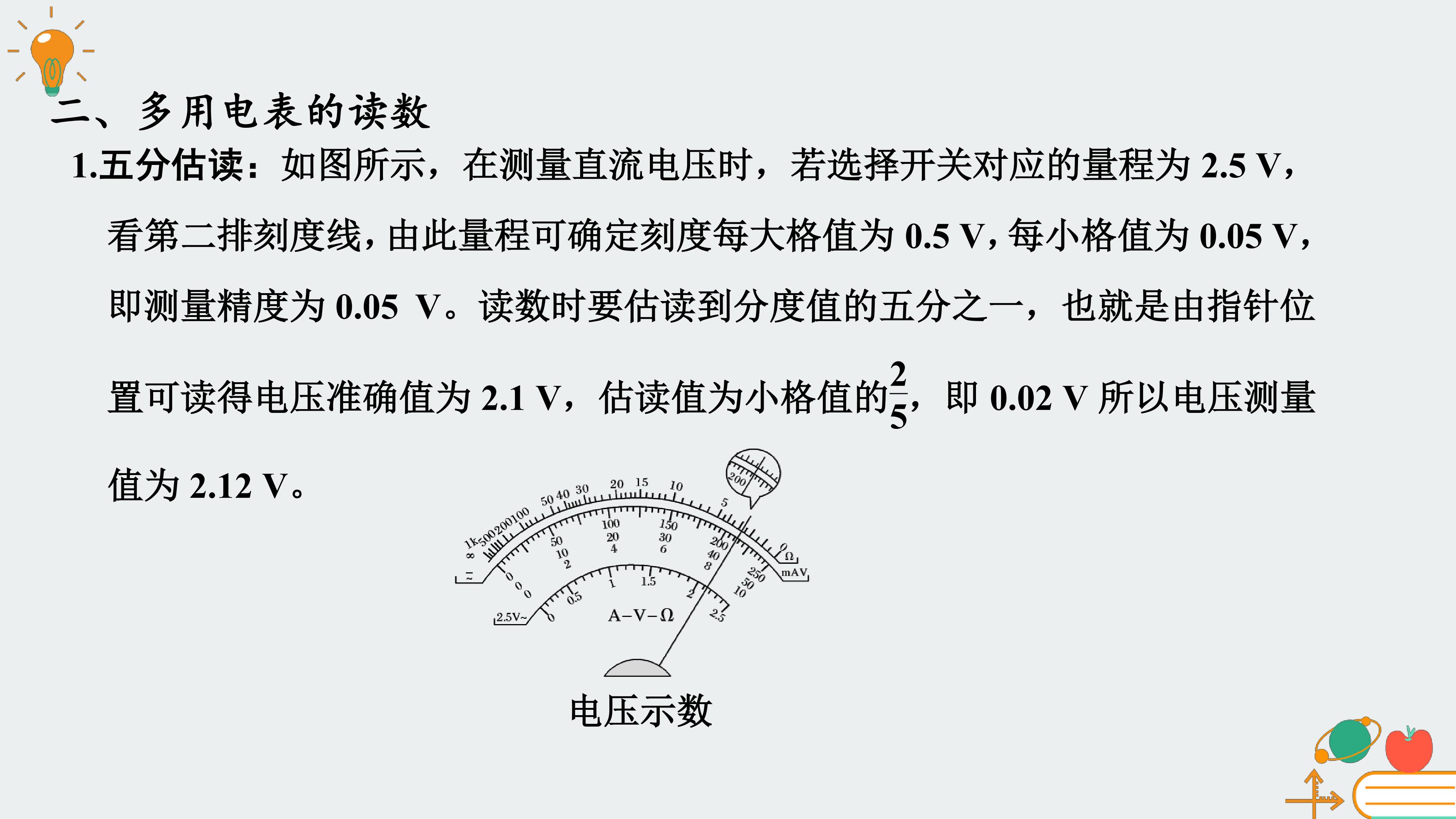

二、多用电表的读数

电压示数

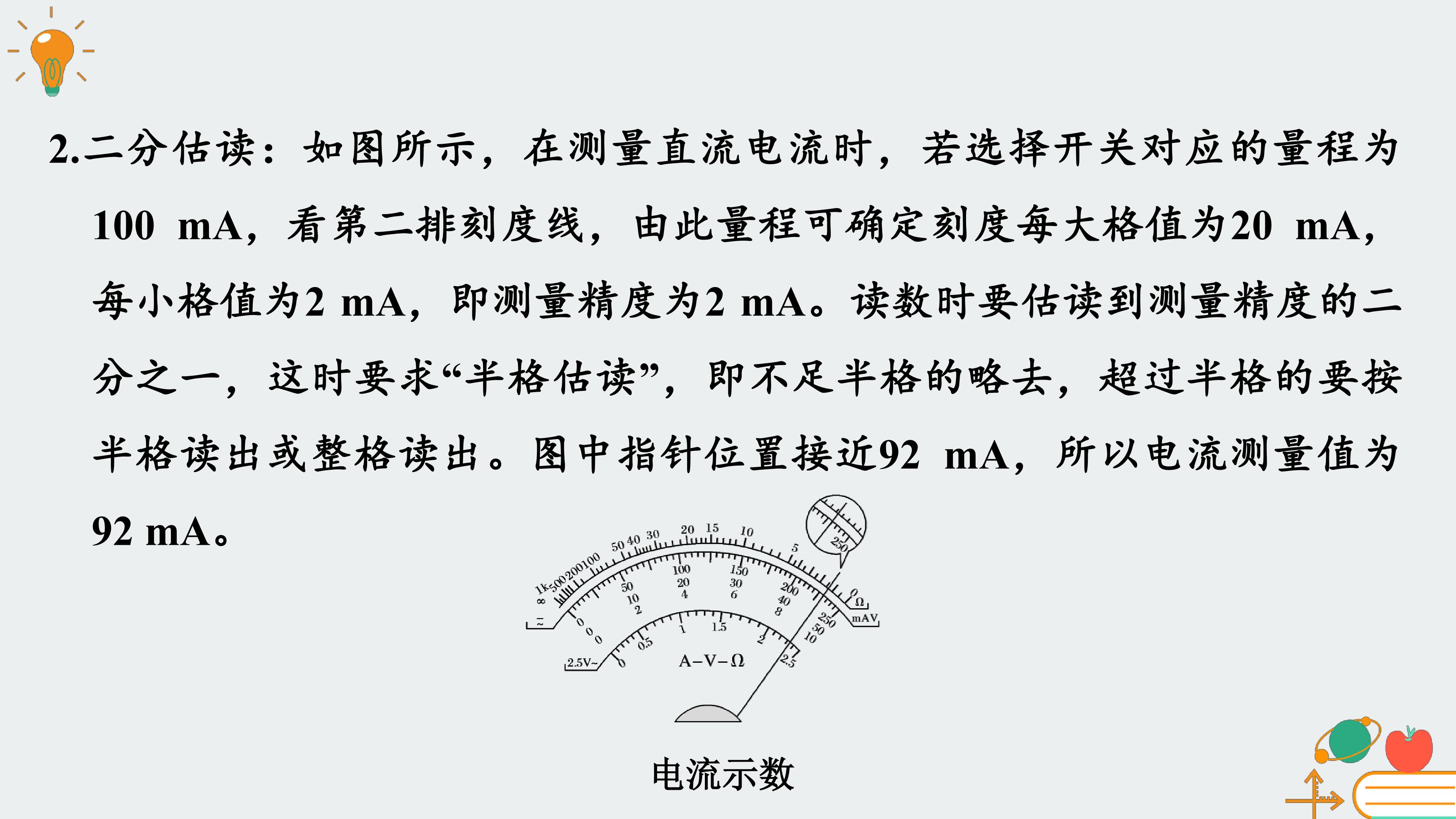

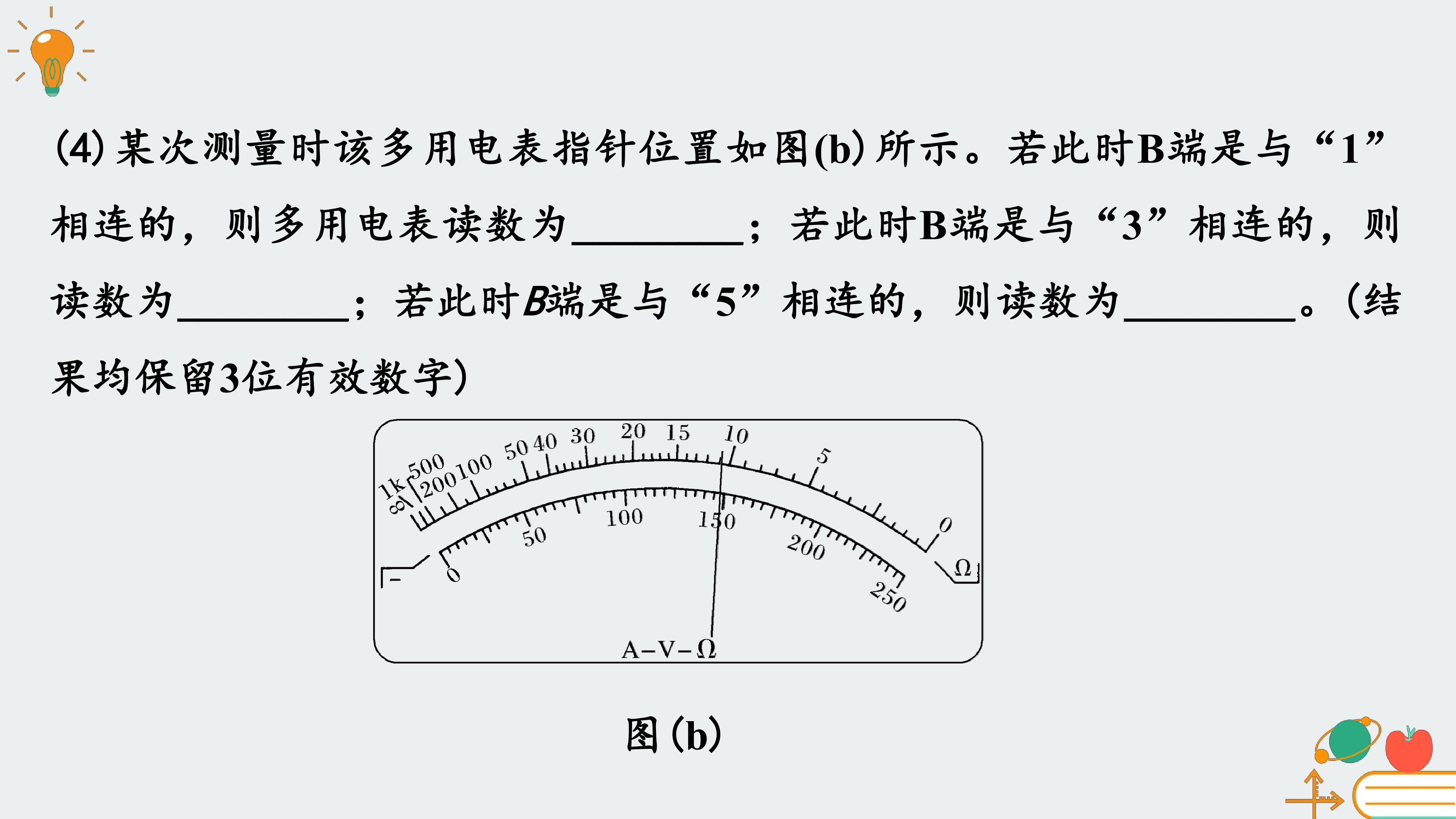

<.二分估读：如图所示，在测量直流电流时，若选择开关对应的量程为，看第二排刻度线，由此量程可确定刻度每大格值为，每小格值为，即测量精度为。读数时要估读到测量精度的二分之一，这时要求“半格估读”，即不足半格的略去，超过半格的要按半格读出或整格读出。图中指针位置接近，所以电流测量值为。
