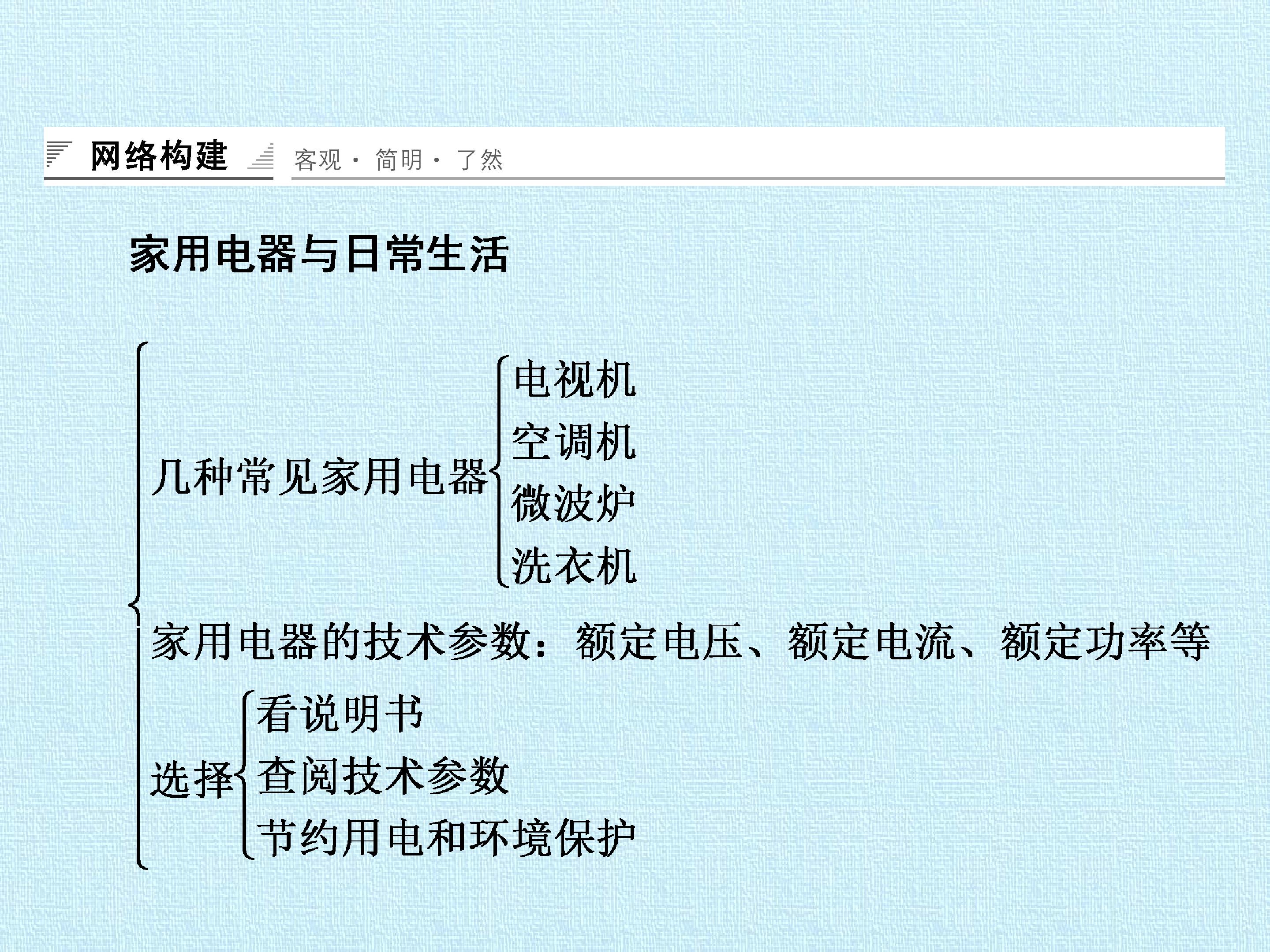

第四章 家用电器与日常生活复习课件

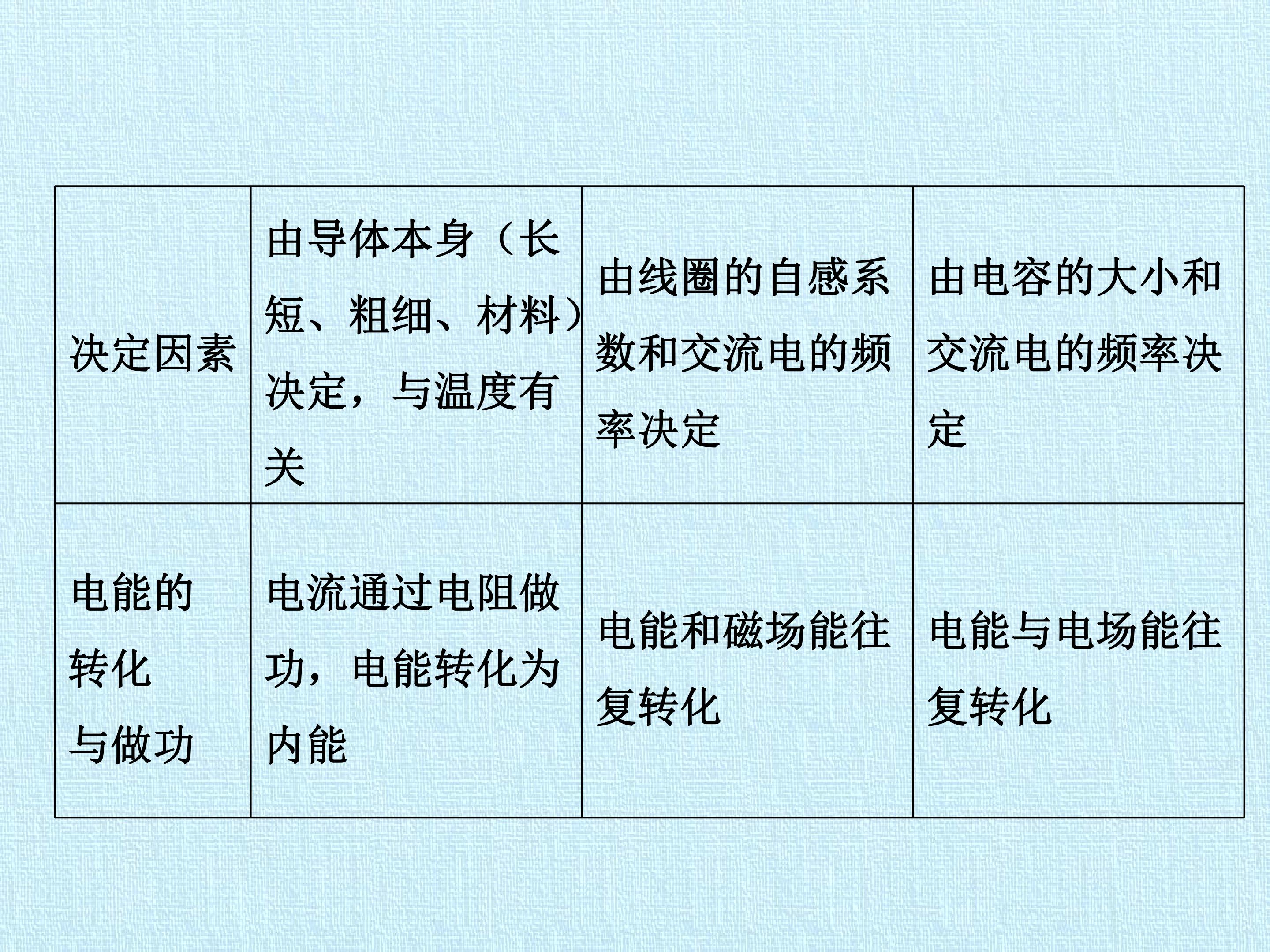

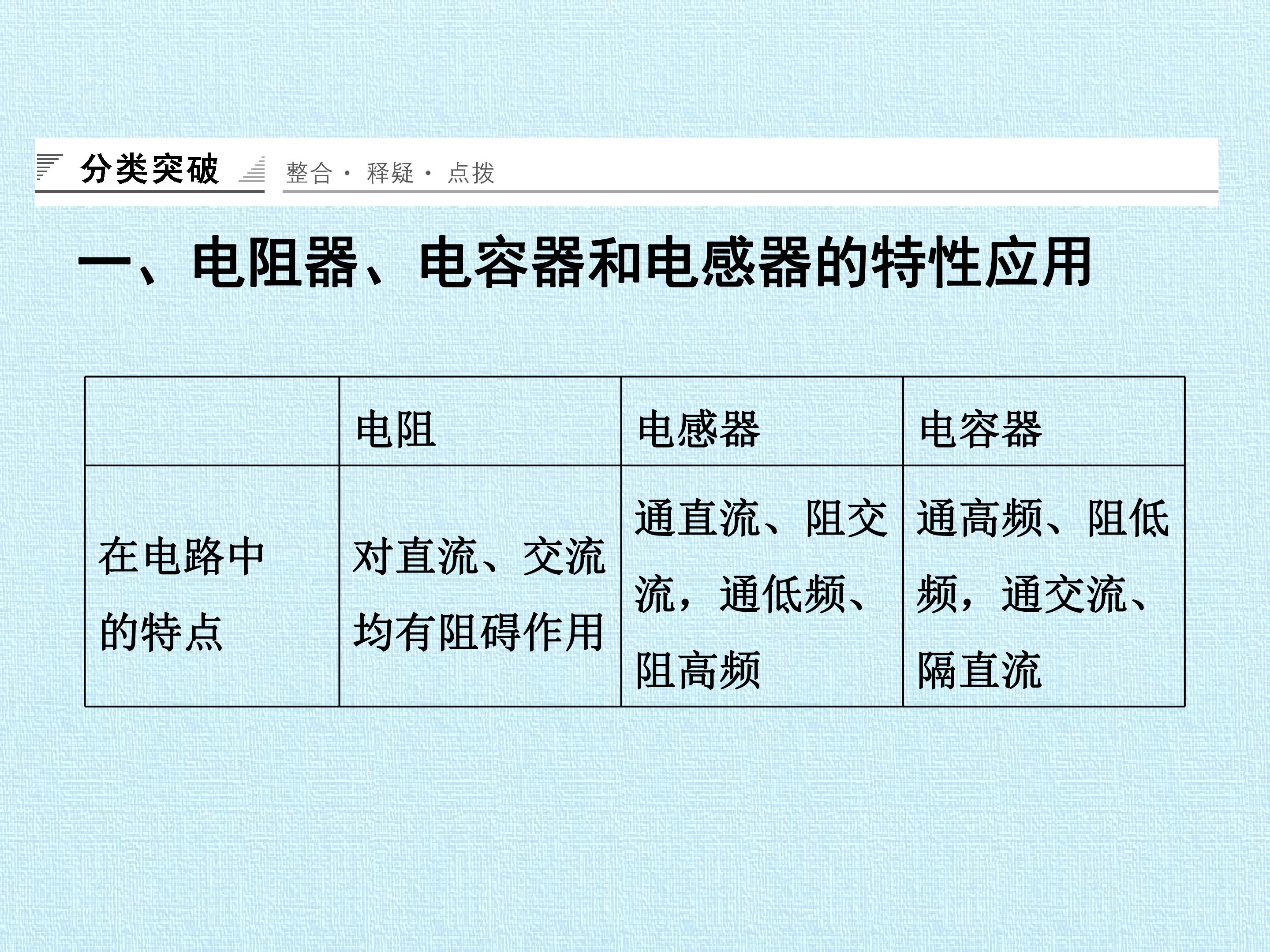

一、电阻器、电容器和电感器的特性应用

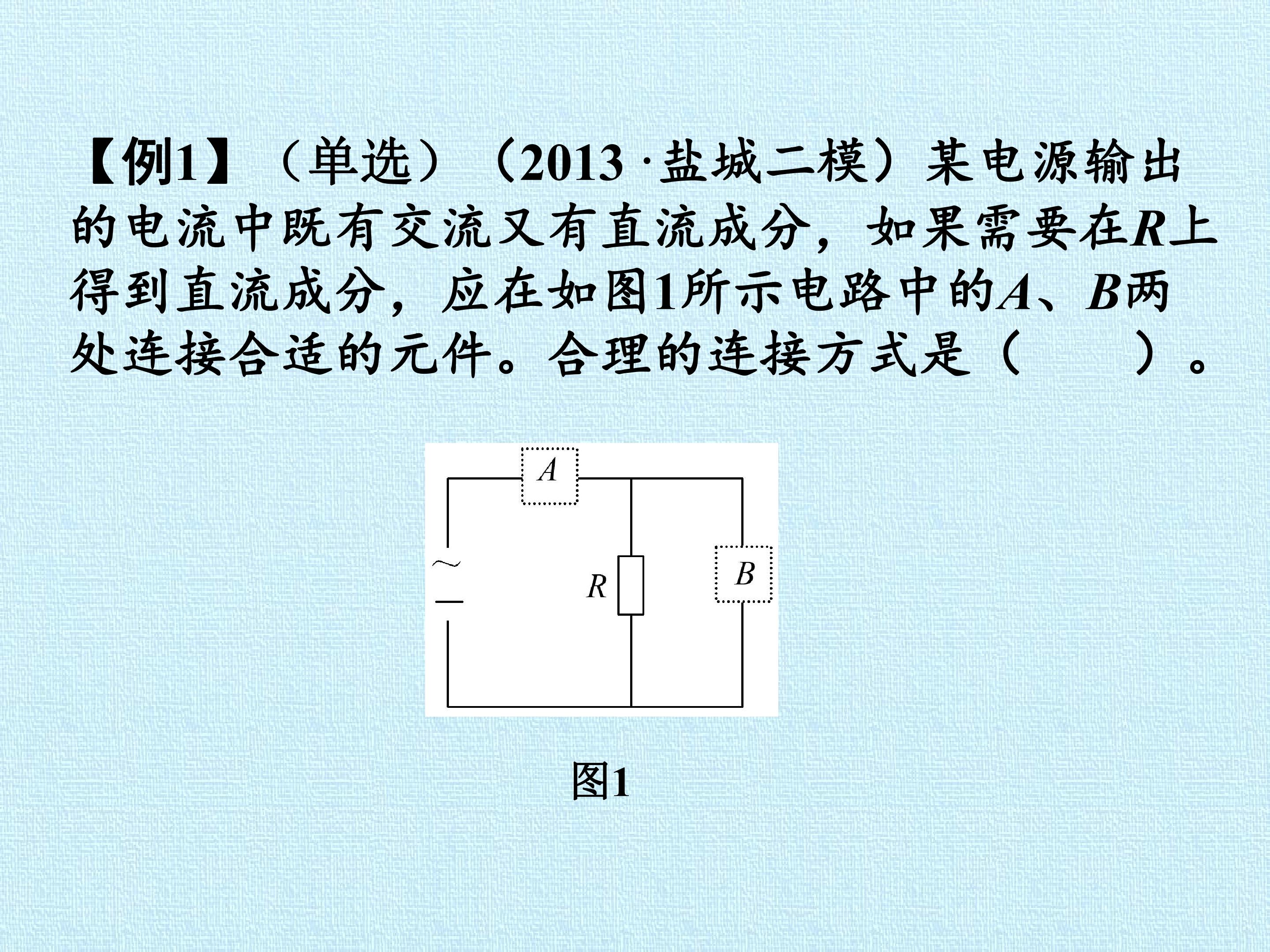

【例1】（单选）（·盐城二模）某电源输出的电流中既有交流又有直流成分，如果需要在R上得到直流成分，应在如图1所示电路中的A、B两处连接合适的元件。合理的连接方式是（ ）。
图1

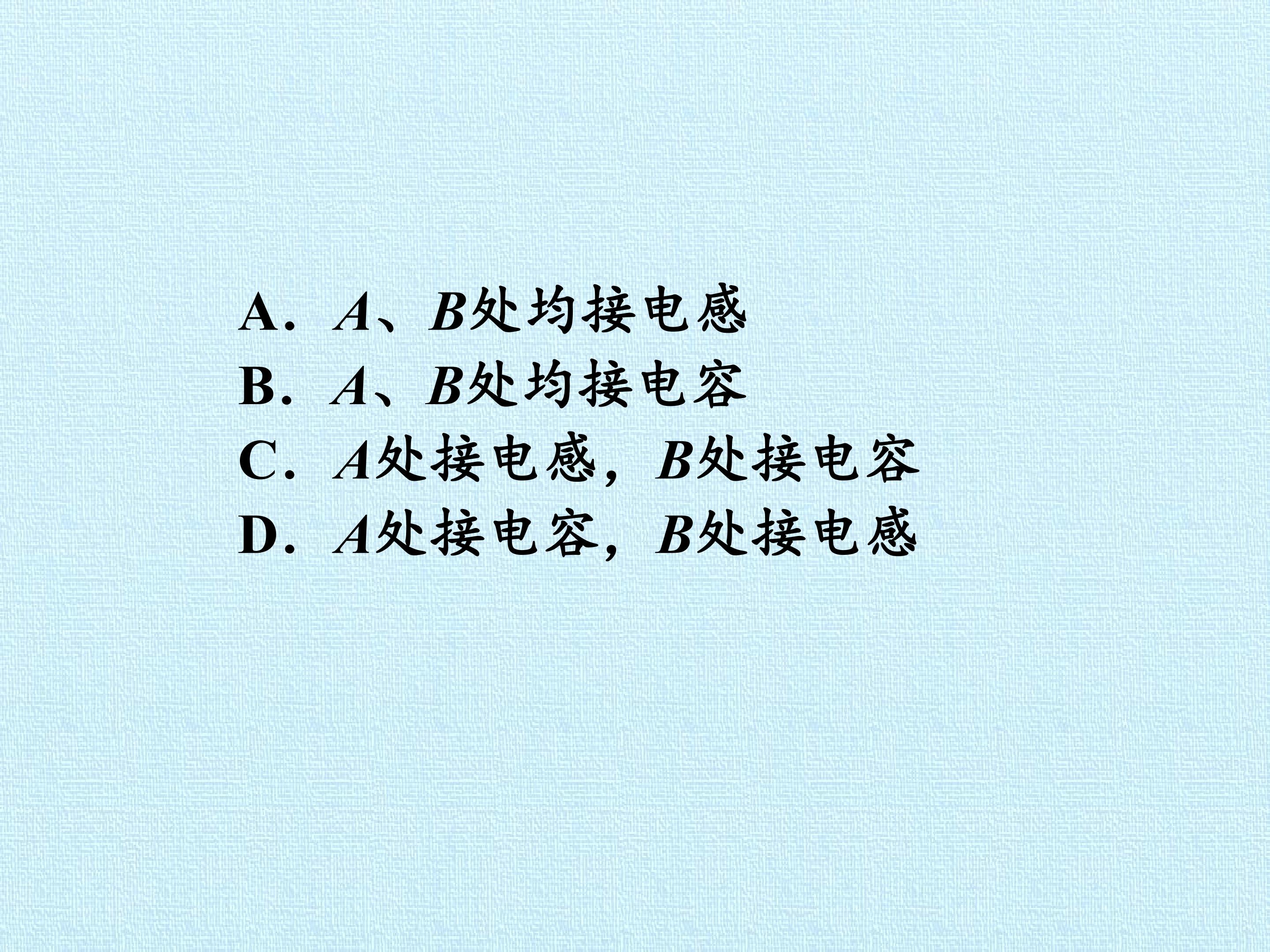

<．A、B处均接电感B．A、B处均接电容C．A处接电感，B处接电容D．A处接电容，B处接电感

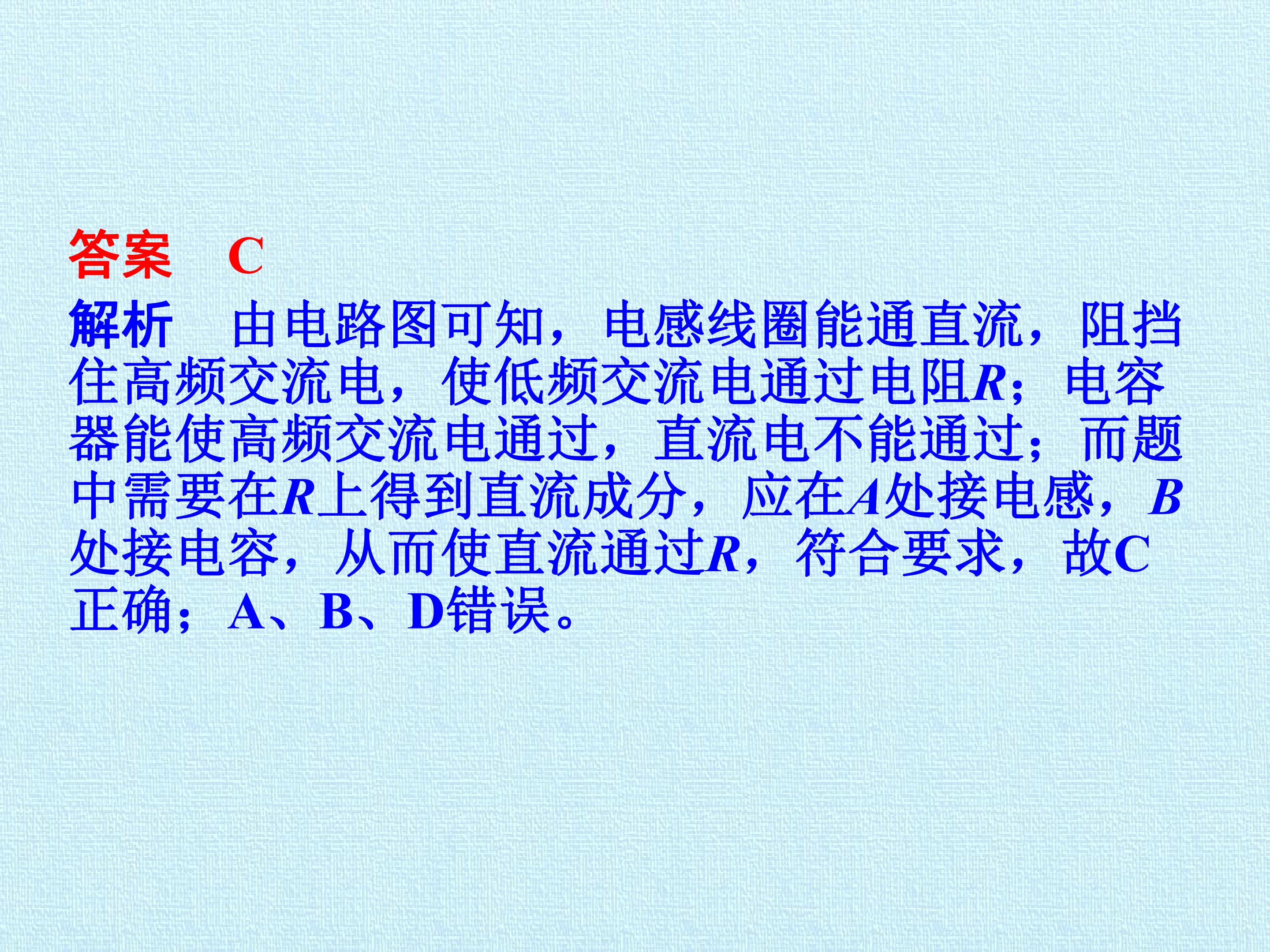

答案 C解析 由电路图可知，电感线圈能通直流，阻挡住高频交流电，使低频交流电通过电阻R；电容器能使高频交流电通过，直流电不能通过；而题中需要在R上得到直流成分，应在A处接电感，B处接电容，从而使直流通过R，符合要求，故C正确；A、B、D错误。

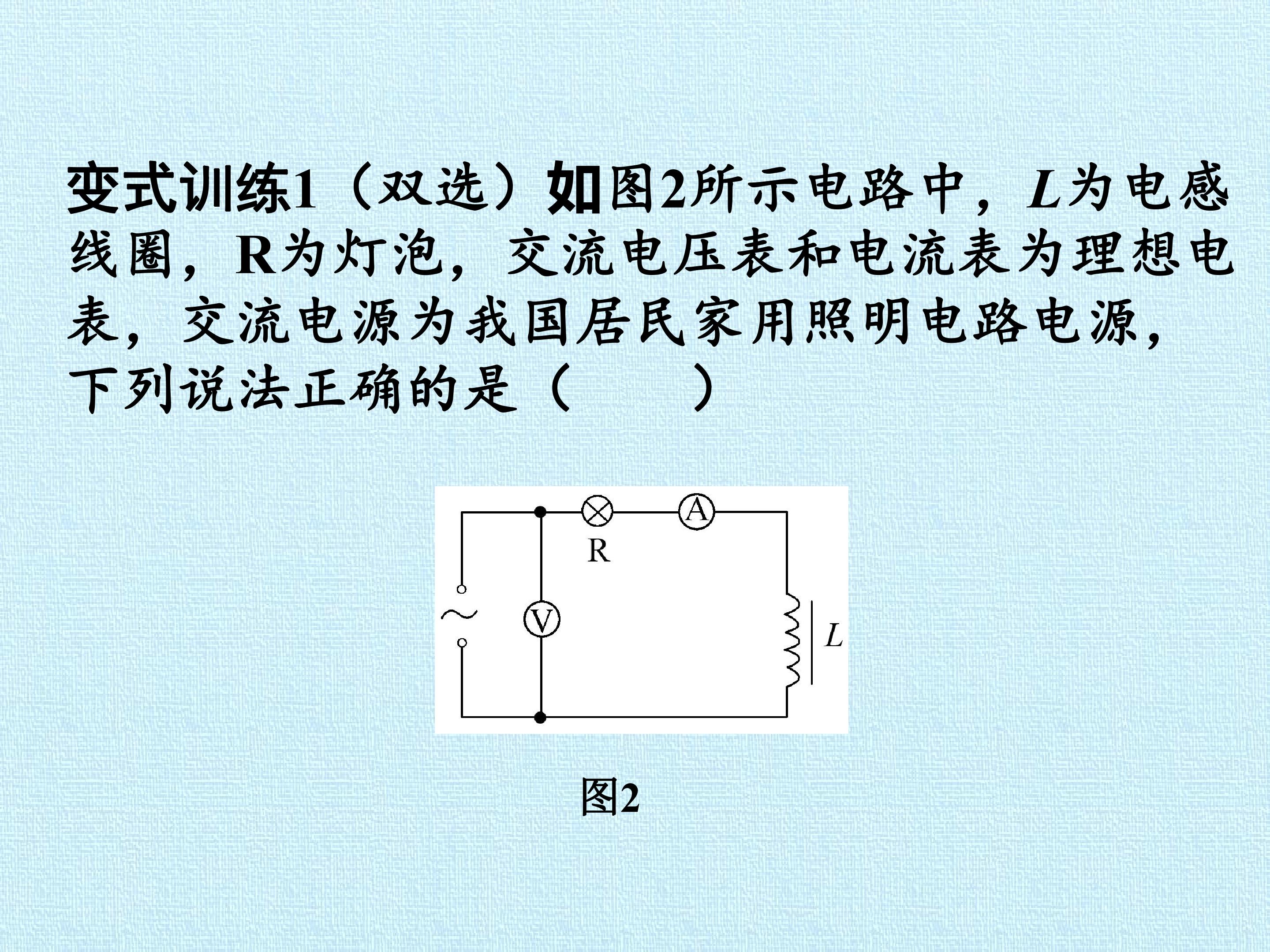

变式训练1（双选）如图2所示电路中，L为电感线圈，R为灯泡，交流电压表和电流表为理想电表，交流电源为我国居民家用照明电路电源，下列说法正确的是（）
图2

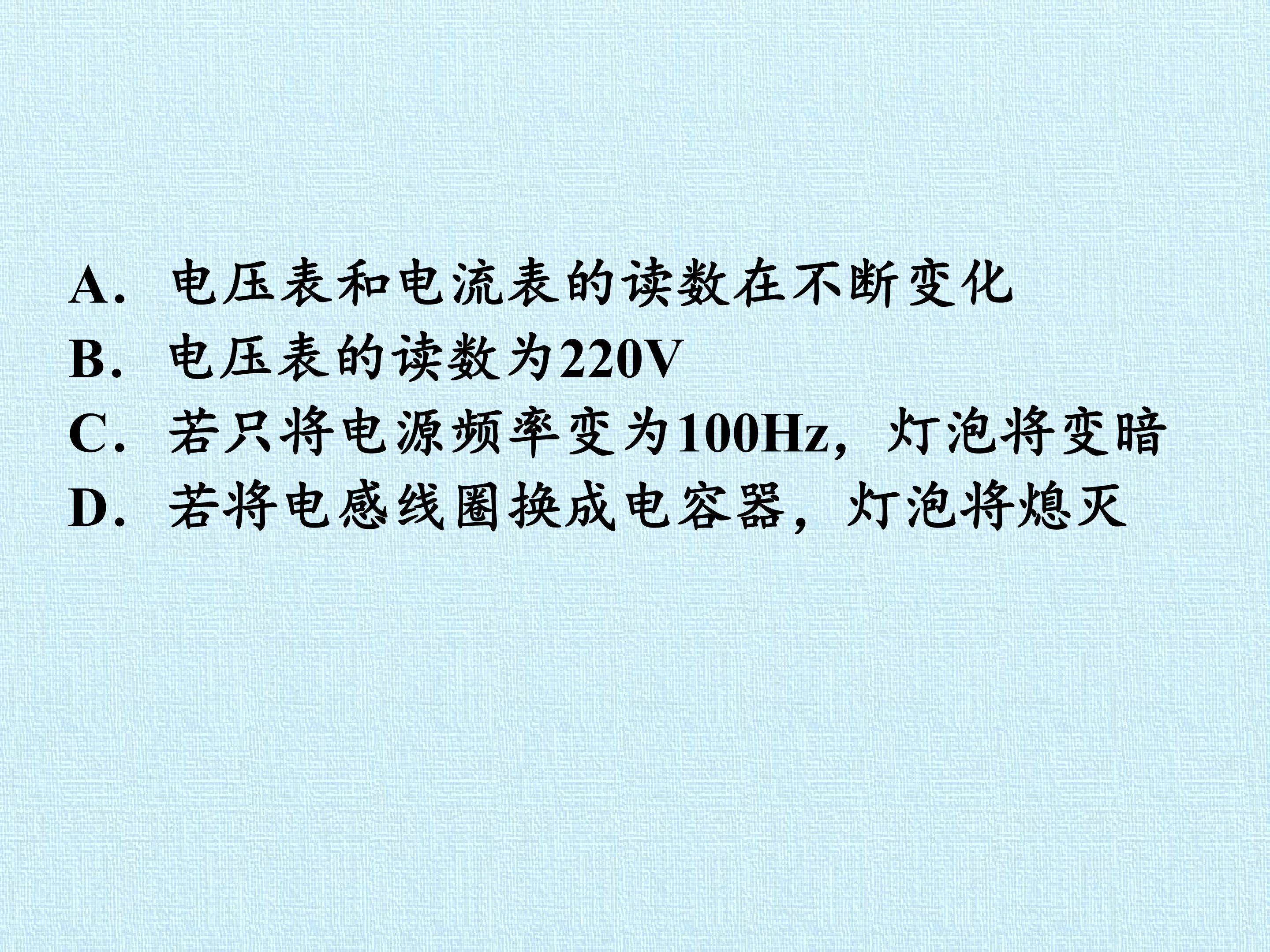

<．电压表和电流表的读数在不断变化B．电压表的读数为．若只将电源频率变为，灯泡将变暗D．若将电感线圈换成电容器，灯泡将熄灭

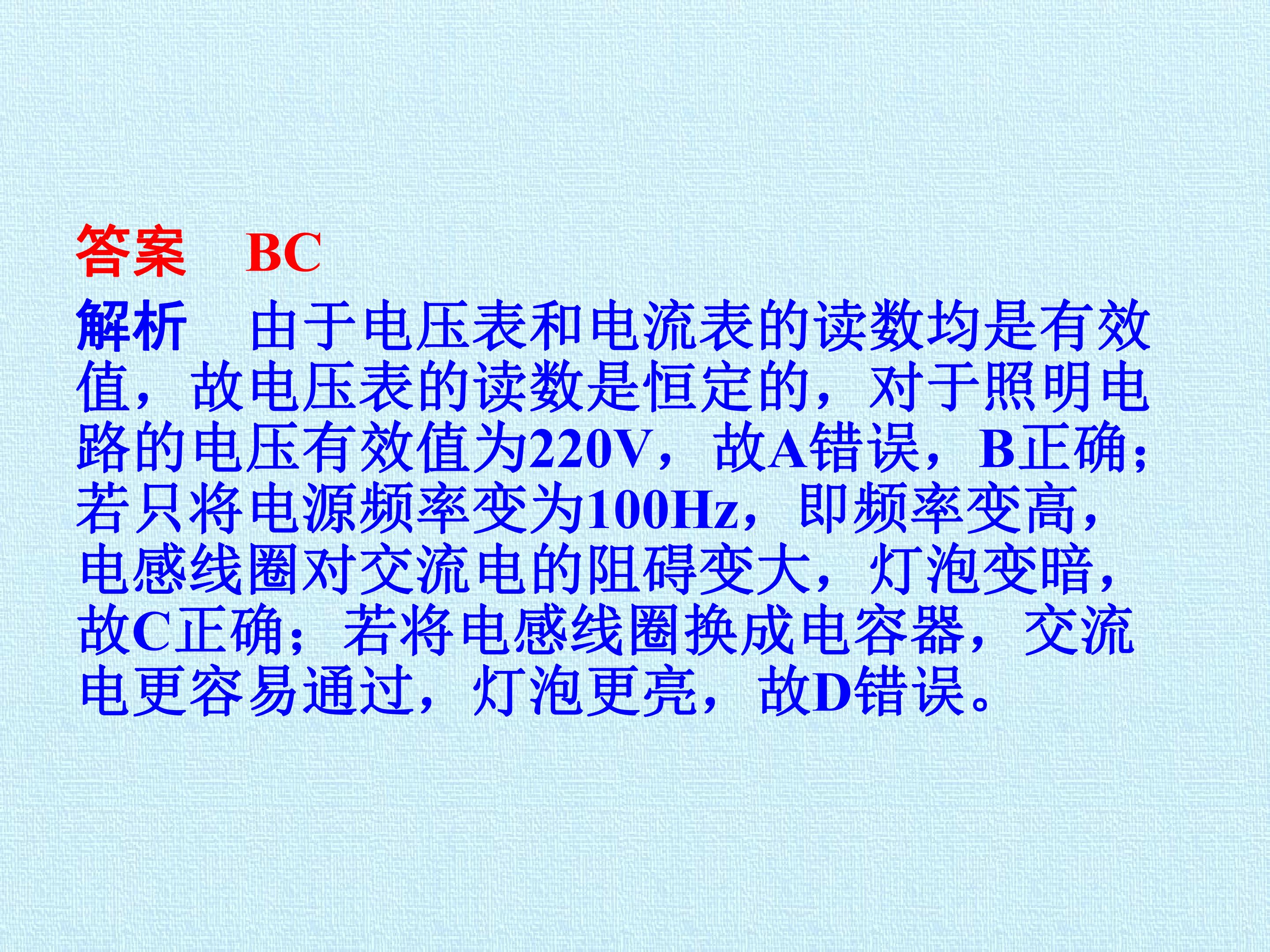

答案 BC解析 由于电压表和电流表的读数均是有效值，故电压表的读数是恒定的，对于照明电路的电压有效值为，故A错误，B正确；若只将电源频率变为，即频率变高，电感线圈对交流电的阻碍变大，灯泡变暗，故C正确；若将电感线圈换成电容器，交流电更容易通过，灯泡更亮，故D错误。
