第三章 电磁振荡与电磁波 复习课件
电磁波

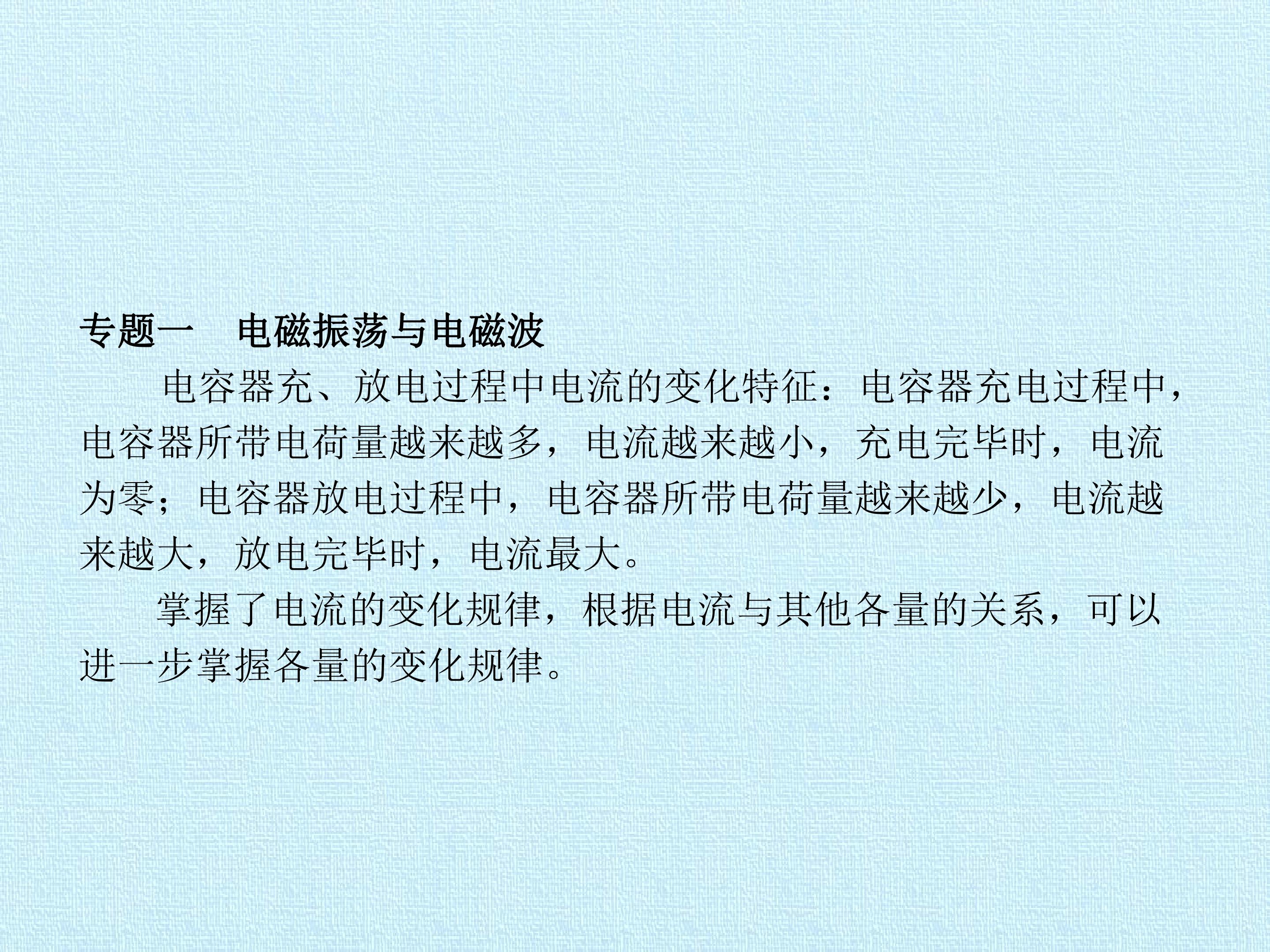

专题一 电磁振荡与电磁波 电容器充、放电过程中电流的变化特征：电容器充电过程中，电容器所带电荷量越来越多，电流越来越小，充电完毕时，电流为零；电容器放电过程中，电容器所带电荷量越来越少，电流越来越大，放电完毕时，电流最大。 掌握了电流的变化规律，根据电流与其他各量的关系，可以进一步掌握各量的变化规律。

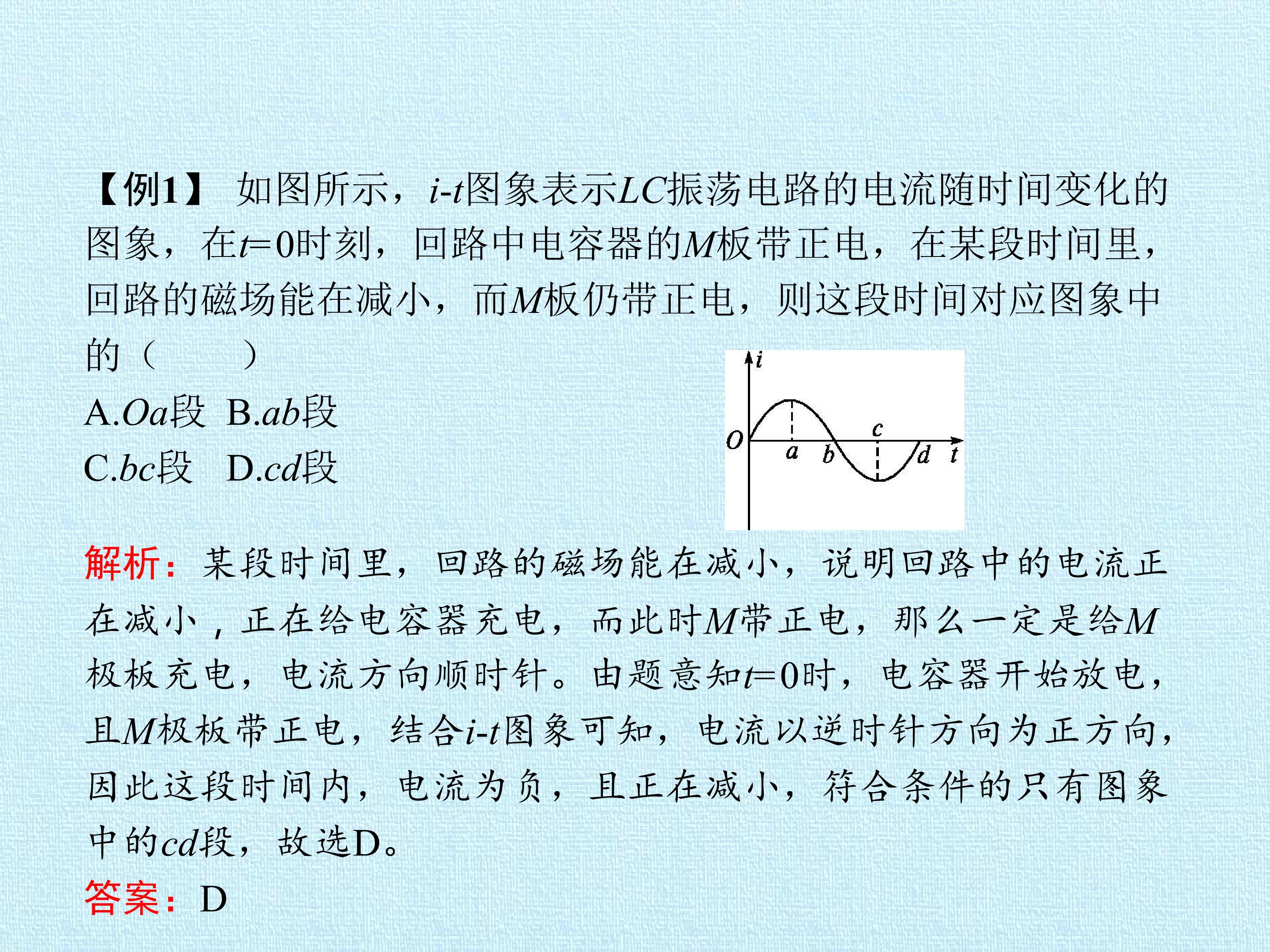

【例1】 如图所示，图象表示LC振荡电路的电流随时间变化的图象，在时刻，回路中电容器的M板带正电，在某段时间里，回路的磁场能在减小，而M板仍带正电，则这段时间对应图象中的（）段 段段 段
解析：某段时间里，回路的磁场能在减小，说明回路中的电流正在减小，正在给电容器充电，而此时M带正电，那么一定是给M极板充电，电流方向顺时针。由题意知时，电容器开始放电，且M极板带正电，结合图象可知，电流以逆时针方向为正方向，因此这段时间内，电流为负，且正在减小，符合条件的只有图象中的cd段，故选D。答案：D

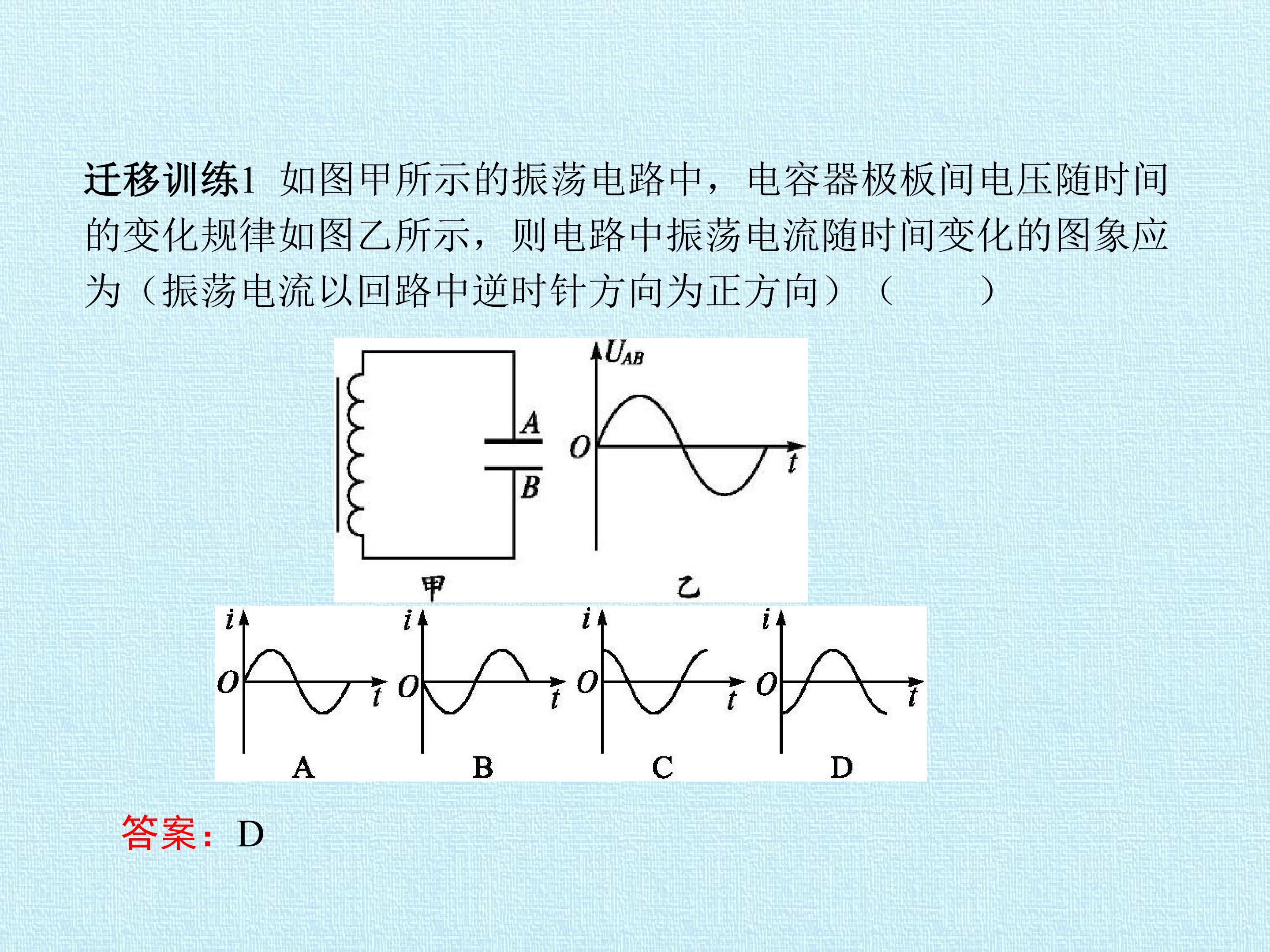

迁移训练1 如图甲所示的振荡电路中，电容器极板间电压随时间的变化规律如图乙所示，则电路中振荡电流随时间变化的图象应为（振荡电流以回路中逆时针方向为正方向）（）
答案：D

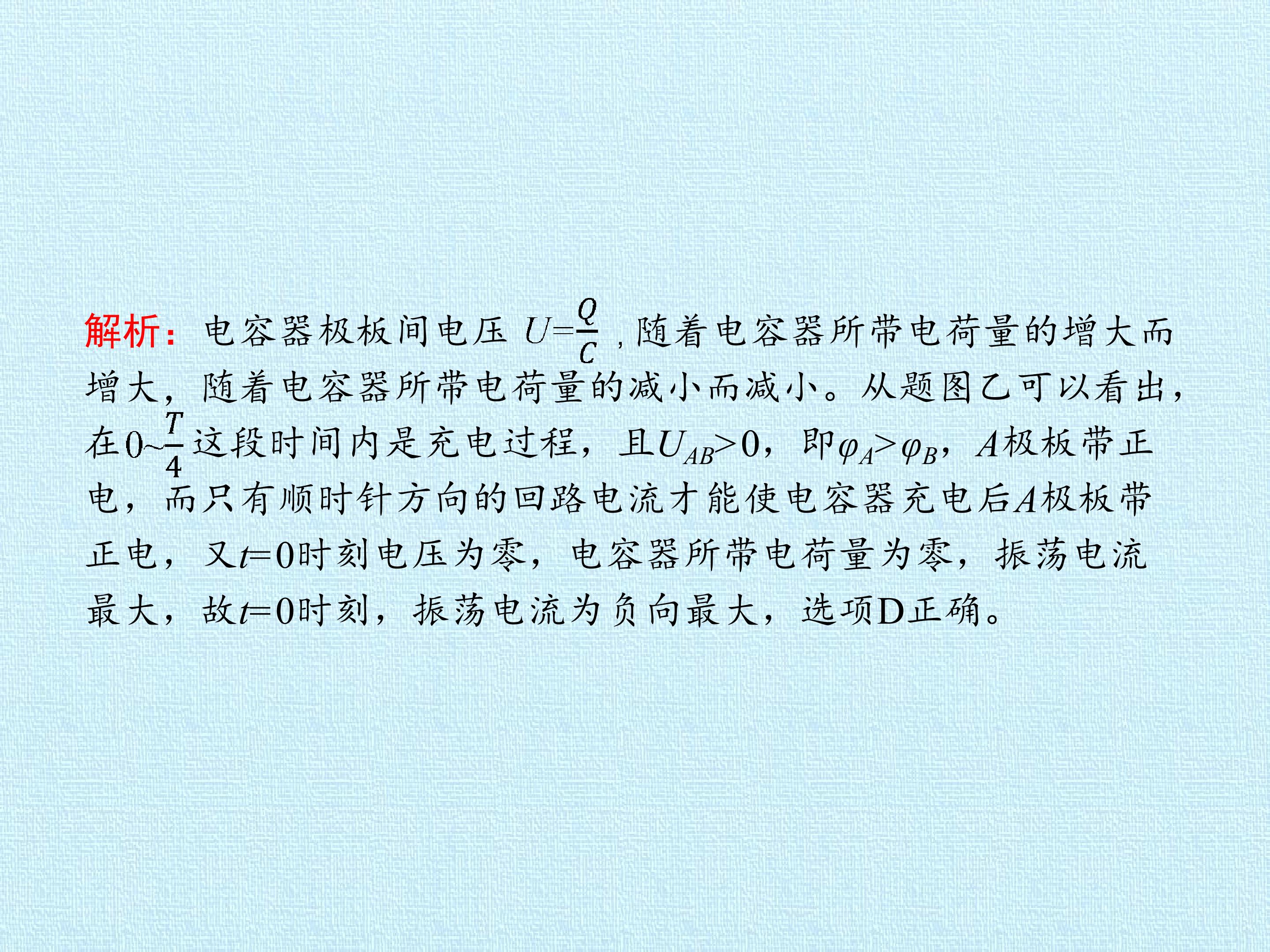

解析：电容器极板间电压 ，随着电容器所带电荷量的增大而增大，随着电容器所带电荷量的减小而减小。从题图乙可以看出，在 这段时间内是充电过程，且，即φA>φB，A极板带正电，而只有顺时针方向的回路电流才能使电容器充电后A极板带正电，又时刻电压为零，电容器所带电荷量为零，振荡电流最大，故时刻，振荡电流为负向最大，选项D正确。
