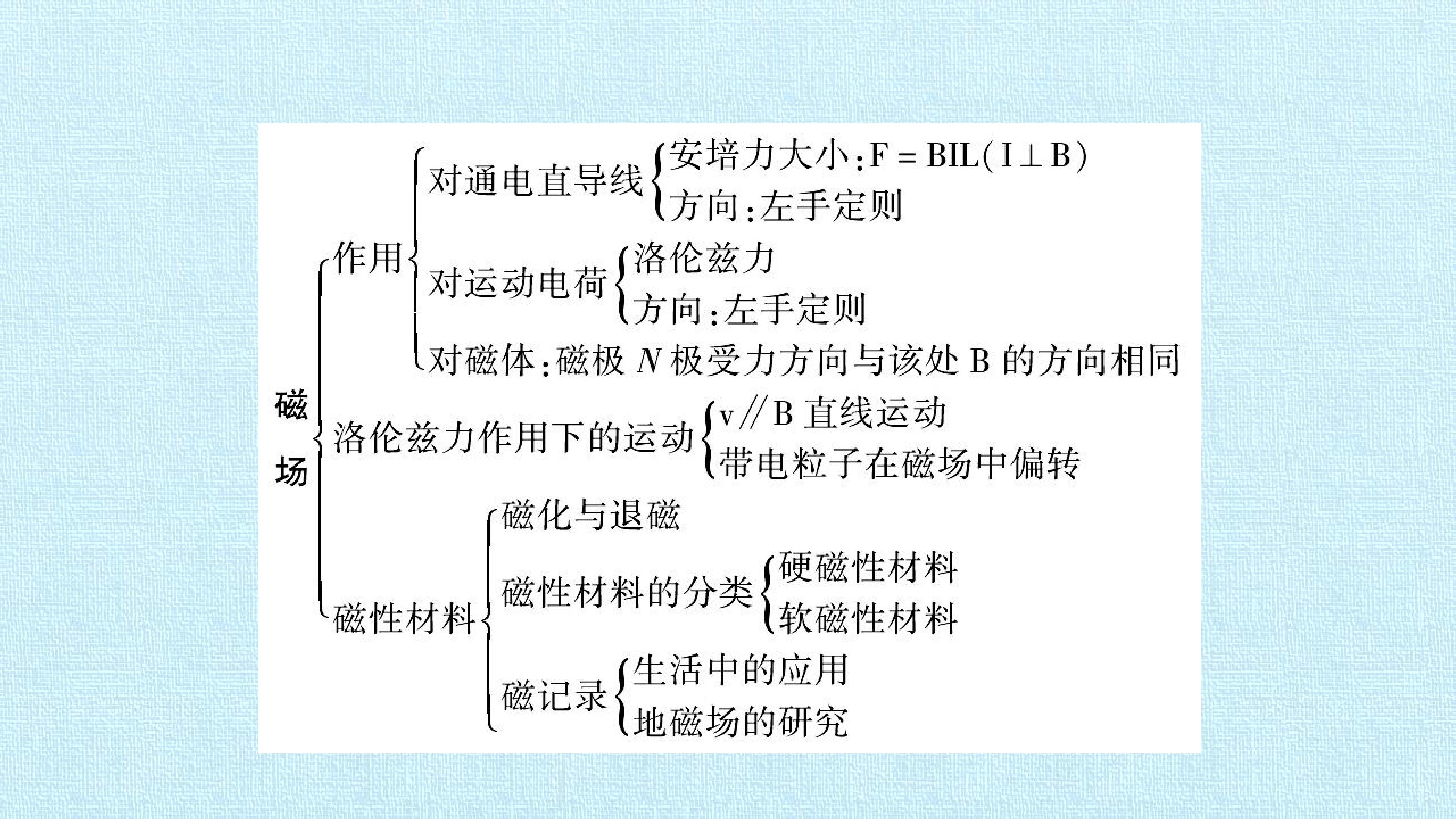

第二章 磁场复习课件

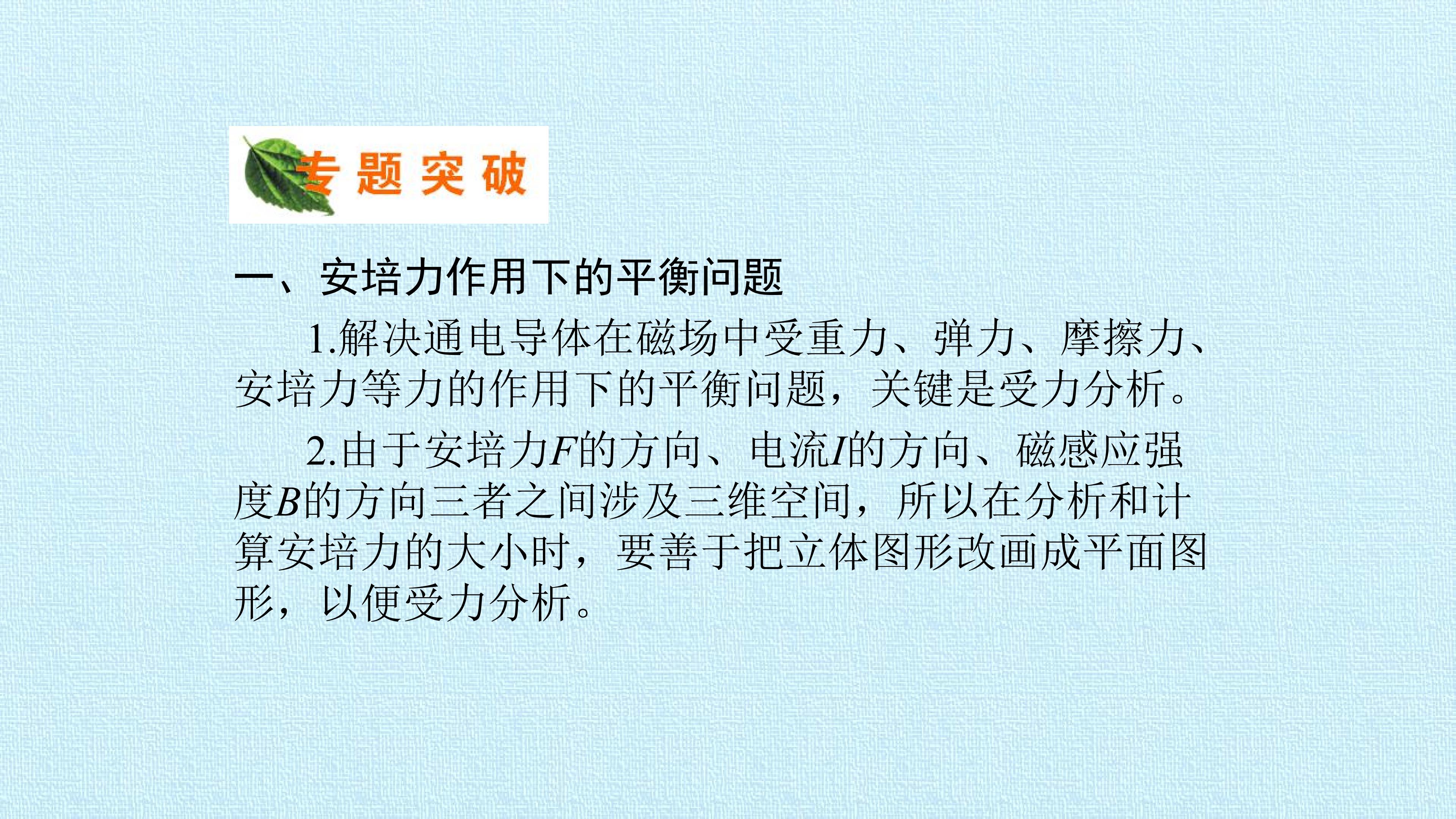

一、安培力作用下的平衡问题1.解决通电导体在磁场中受重力、弹力、摩擦力、安培力等力的作用下的平衡问题，关键是受力分析。2.由于安培力F的方向、电流I的方向、磁感应强度B的方向三者之间涉及三维空间，所以在分析和计算安培力的大小时，要善于把立体图形改画成平面图形，以便受力分析。

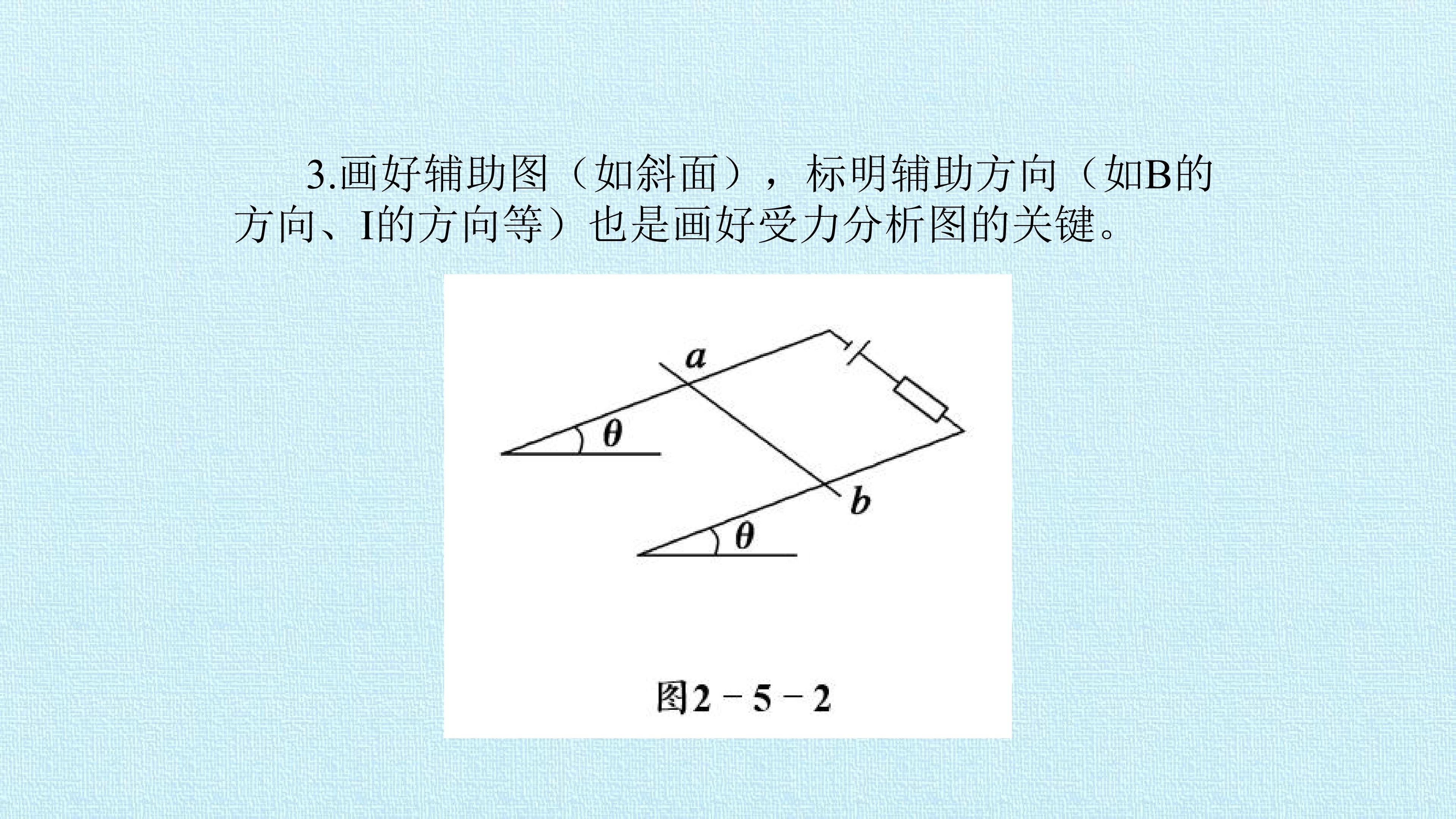

<.画好辅助图（如斜面），标明辅助方向（如B的方向、I的方向等）也是画好受力分析图的关键。

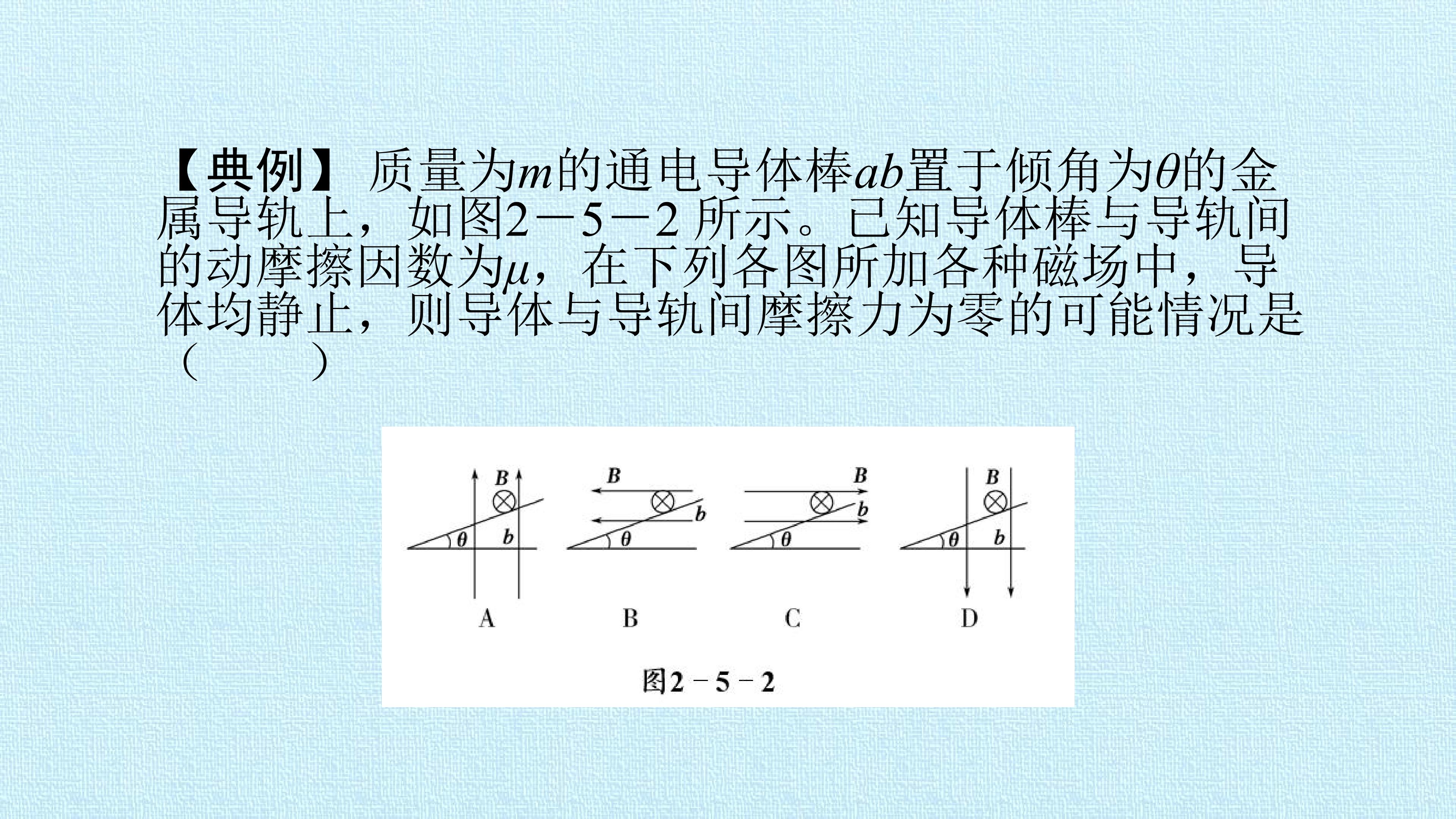

【典例】 质量为m的通电导体棒ab置于倾角为θ的金属导轨上，如图2－5－2 所示。已知导体棒与导轨间的动摩擦因数为μ，在下列各图所加各种磁场中，导体均静止，则导体与导轨间摩擦力为零的可能情况是（）

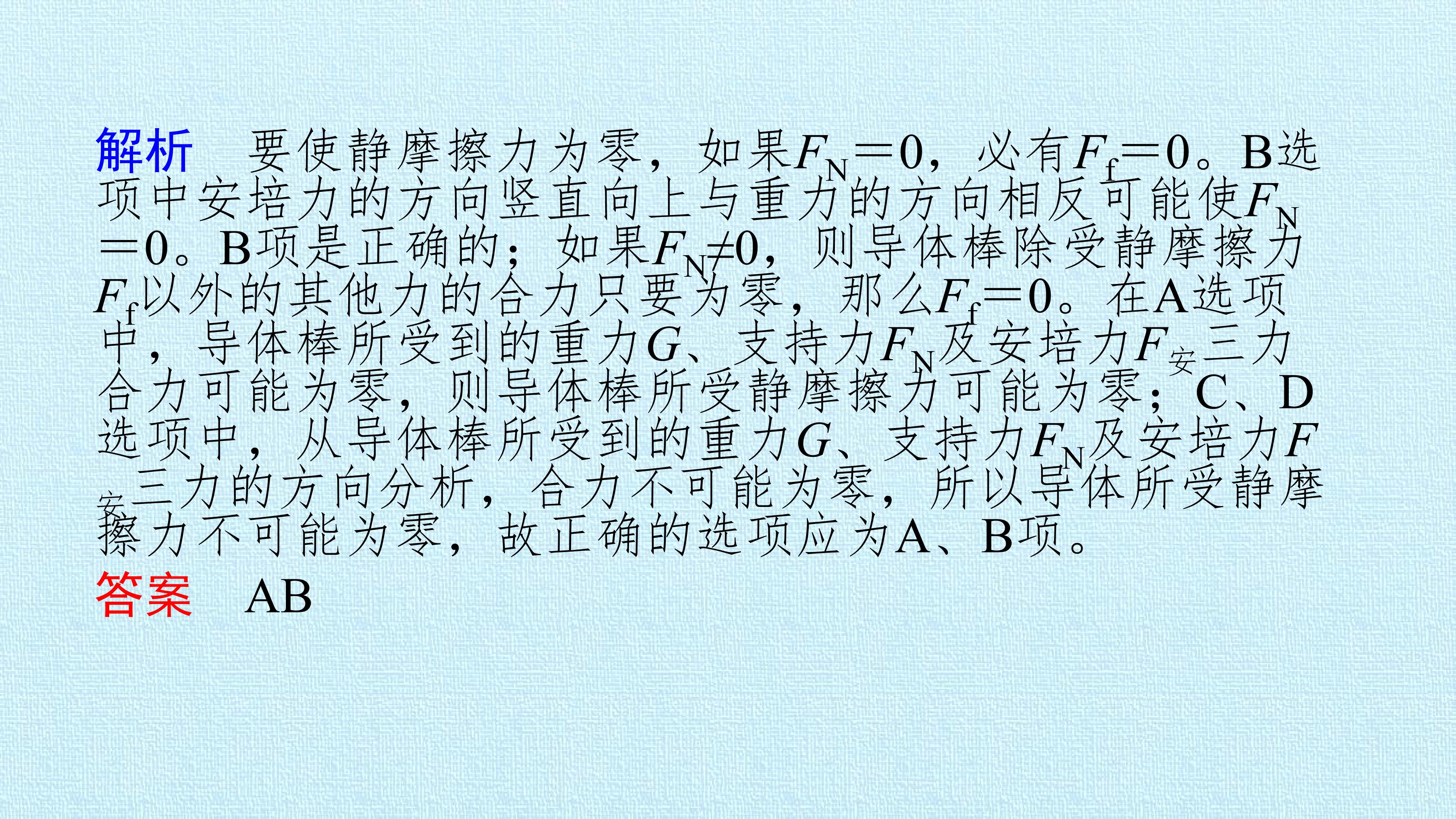

解析 要使静摩擦力为零，如果FN＝0，必有Ff＝0。B选项中安培力的方向竖直向上与重力的方向相反可能使FN＝0。B项是正确的；如果FN≠0，则导体棒除受静摩擦力Ff以外的其他力的合力只要为零，那么Ff＝0。在A选项中，导体棒所受到的重力G、支持力FN及安培力F安三力合力可能为零，则导体棒所受静摩擦力可能为零；C、D选项中，从导体棒所受到的重力G、支持力FN及安培力F安三力的方向分析，合力不可能为零，所以导体所受静摩擦力不可能为零，故正确的选项应为A、B项。答案 AB

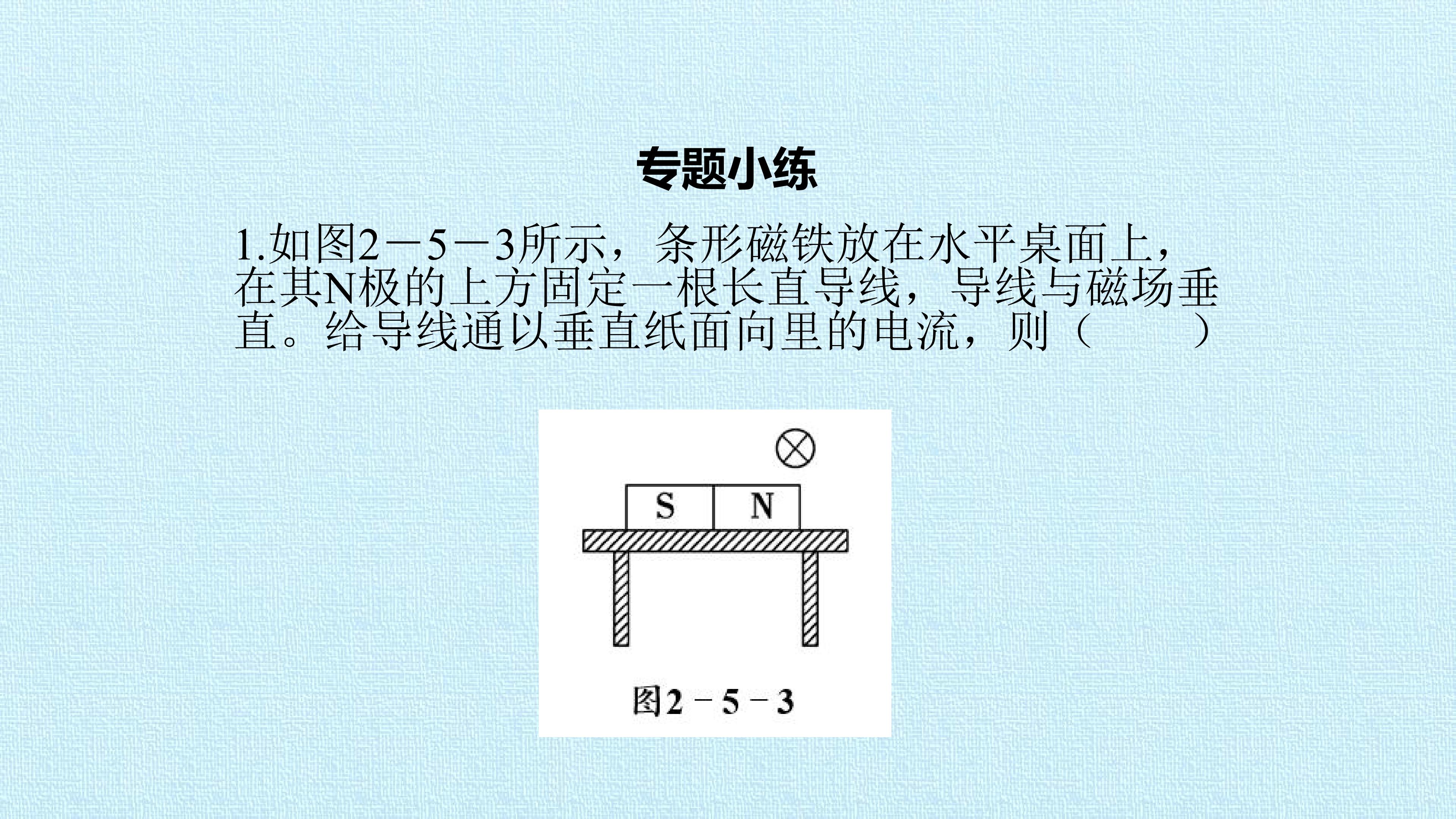

<.如图2－5－3所示，条形磁铁放在水平桌面上，在其N极的上方固定一根长直导线，导线与磁场垂直。给导线通以垂直纸面向里的电流，则（）
专题小练
